Bir elektrik motorunun etiketi, o motorun kimliğidir. Üzerindeki küçük metal plaka, ilk bakışta karmaşık bir rakam ve kısaltma yığını gibi görünse de, aslında motorla ilgili bilmeniz gereken neredeyse her şeyi içerir: gücü, devri, gerilimi, akımı, güç katsayısını, verim sınıfını ve daha fazlasını. Bu etiketi doğru okumak, hem doğru yedek parça siparişi vermek hem de sahada uyumsuzluk yaşamamak için kritik önemdedir. Yanlış okunan tek bir değer, yanlış motorun gelmesine, makinenize oturmamasına ve günlerce süren bir gecikmeye yol açabilir.

Bu rehberde, bir IE3 motor etiketinde yer alan tüm anma değerlerini tek tek ele alıyor; her bir değerin etiketin neresinde bulunduğunu, ne anlama geldiğini ve sipariş aşamasında neden önemli olduğunu alıcı gözüyle açıklıyoruz. Amacımız, eline bir motor etiketi geçen herkesin onu rahatça yorumlayabilmesini ve tedarikçisine eksiksiz bir talep iletebilmesini sağlamaktır.

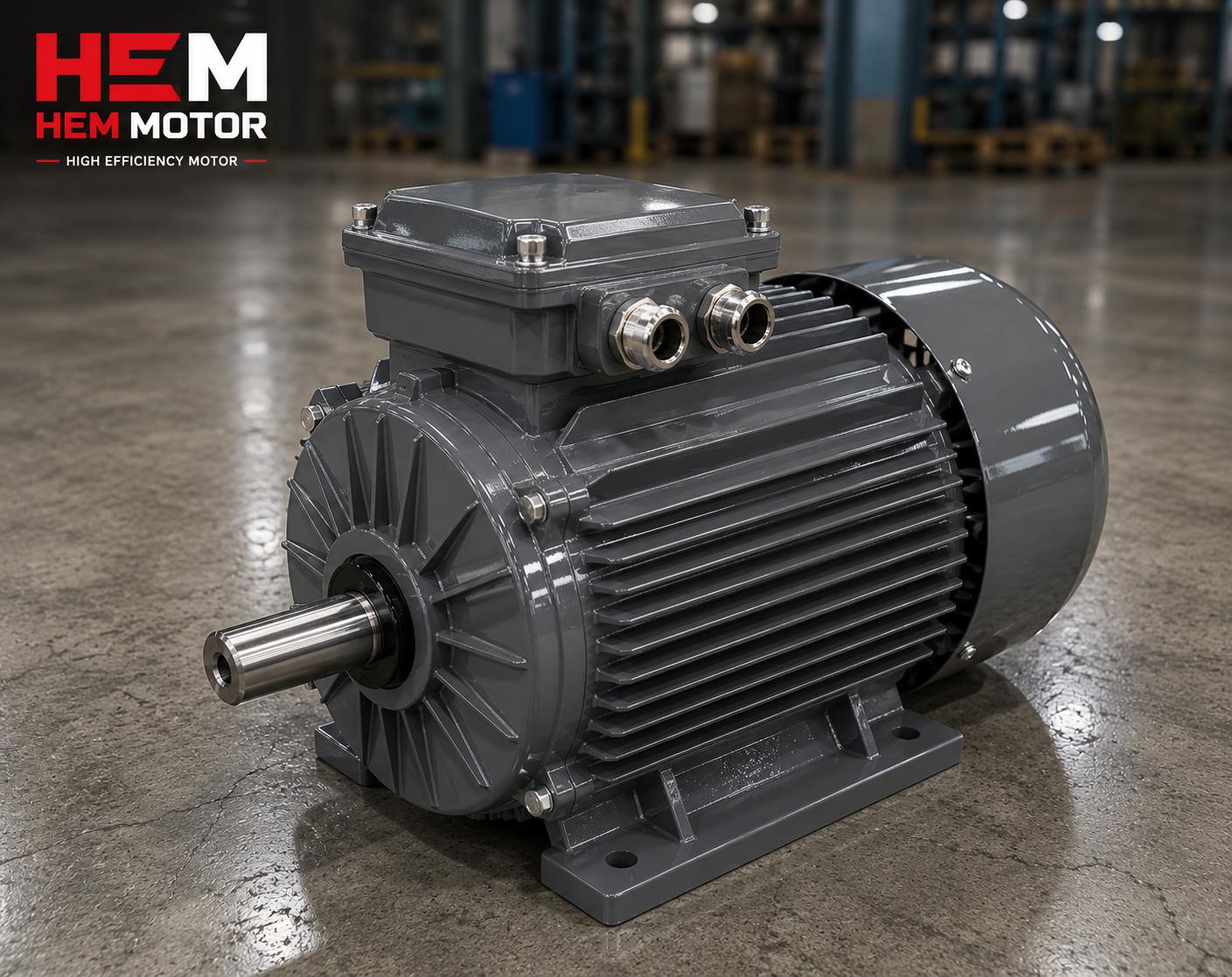

IE3 elektrik motoru etiketi anma değerleri okuma

Etiket Neden Bu Kadar Önemli?

Bir motor arızalandığında ya da yeni bir uygulama için motor seçilirken, doğru karar vermenin en güvenilir kaynağı etikettir. Çünkü etiket, üretici tarafından test edilip onaylanmış nominal (anma) değerleri taşır. Bu değerler tahmin değil, ölçülmüş gerçeklerdir. Doğru bir sipariş için ihtiyaç duyduğunuz bilginin neredeyse tamamı bu küçük plakada bulunur.

Etiketi yanlış okumak ya da bazı değerleri atlamak, tedarik zincirinin tamamını etkiler. Örneğin yalnızca gücü doğru okuyup montaj tipini gözden kaçırmak, doğru güçte ama makinenize takılamayan bir motorun gelmesi demektir. Bu yüzden etiket okuma, parça parça değil, bütünsel bir okuma olmalıdır.

Anma Değerleri Tek Tek

Şimdi tipik bir IE3 motor etiketinde göreceğiniz değerleri sırayla inceleyelim. Her birinin hem teknik anlamını hem de sipariş açısından önemini açıklıyoruz.

1. Güç (kW / HP)

Etiketteki en belirgin değer genellikle motorun anma gücüdür ve kilovat (kW) ile ifade edilir; bazı etiketlerde ayrıca beygir gücü (HP) de yazar. Bu değer, motorun şaftından sürekli olarak verebileceği mekanik gücü gösterir. 1 HP yaklaşık 0,746 kW'a karşılık gelir. Güç, motorun hangi yükü çevirebileceğini belirleyen temel değerdir ve sipariş verirken ilk netleştirilmesi gereken bilgidir.

2. Devir Sayısı (d/dk - rpm)

Devir, motorun şaftının dakikadaki dönüş sayısıdır. Bir asenkron motorda etikette yazan devir, yük altındaki gerçek devirdir ve senkron devrin biraz altındadır (kayma nedeniyle). Örneğin 4 kutuplu bir motorda senkron devir 1500 d/dk iken etikette genellikle 1440-1470 d/dk gibi bir değer görürsünüz. Devir, makinenizin doğru hızda çalışması için kritiktir; aynı güçte ama farklı devirdeki bir motor, uygulamanızı tamamen değiştirebilir.

3. Gerilim (V) ve Bağlantı (Delta / Yıldız)

Gerilim değeri genellikle iki rakam halinde verilir, örneğin 230/400 V. Buradaki çift değer, motorun farklı bağlantı şekillerini gösterir: düşük gerilim üçgen (delta) bağlantıya, yüksek gerilim ise yıldız (star) bağlantıya karşılık gelir. Şebekenizin gerilimine göre doğru bağlantıyı seçmek hayati önemdedir; yanlış bağlantı motoru anında yakabilir. Etiketteki bağlantı şeması (üçgen ve yıldız sembolleri) bu seçimde size yol gösterir.

4. Akım (A)

Anma akımı, motorun anma gücünde ve anma geriliminde çektiği akımdır. Genellikle her gerilim değeri için ayrı akım verilir. Akım değeri, motor koruma elemanlarının (termik röle, sigorta) ve kablo kesitinin doğru seçilmesi için gereklidir. Sahada çekilen akımı bu değerle karşılaştırarak motorun aşırı yüklenip yüklenmediğini de anlayabilirsiniz.

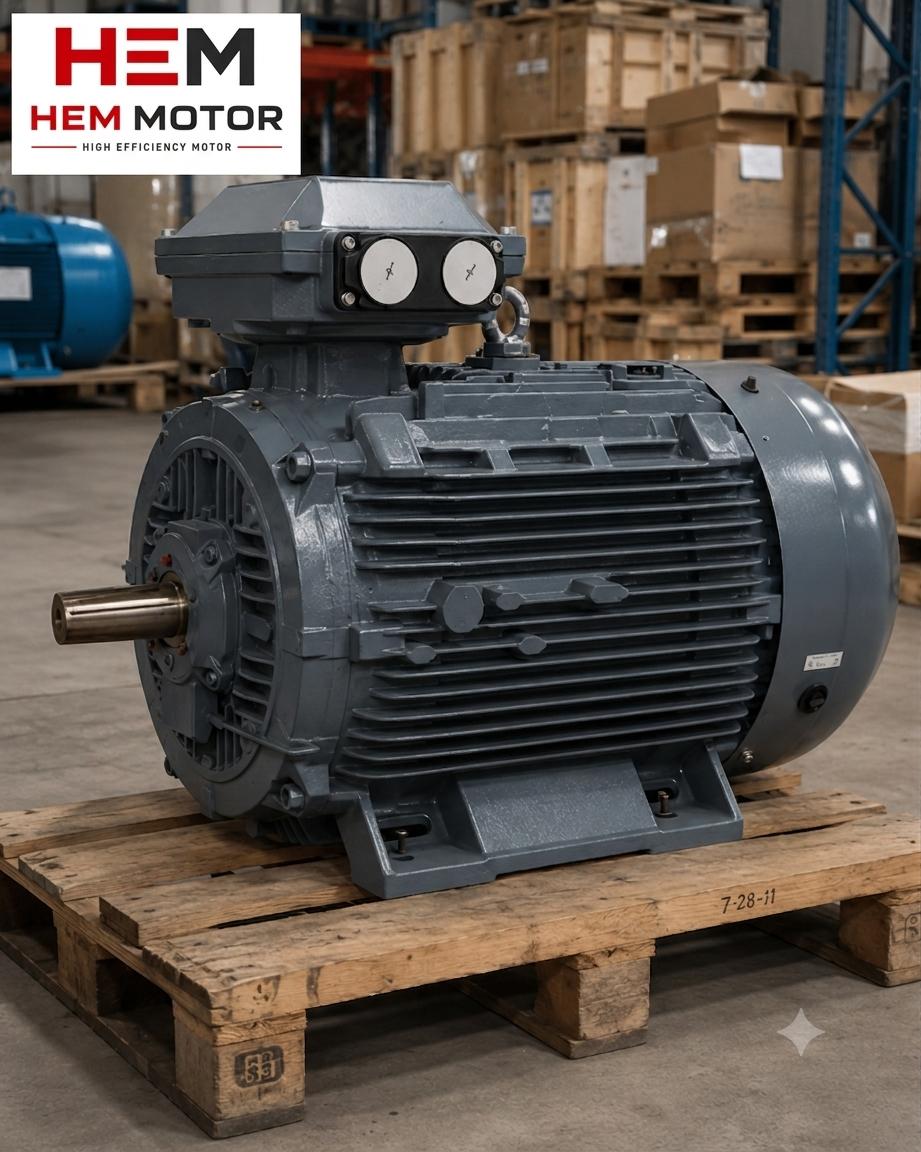

IE3 motor etiketinde cosfi verim ve gerilim değerleri

5. Güç Katsayısı (Cosφ)

Cosφ (güç katsayısı), motorun çektiği görünür gücün ne kadarının gerçek (aktif) güce dönüştüğünü gösterir. 0 ile 1 arasında bir değerdir; ne kadar yüksekse o kadar iyidir. Tipik bir asenkron motorda tam yükte cosφ 0,80-0,88 aralığındadır. Düşük cosφ, şebekeden gereksiz yere fazla akım çekilmesi demektir ve büyük tesislerde reaktif güç cezalarına yol açabilir. Bu yüzden güç katsayısı, enerji maliyetini etkileyen önemli bir değerdir.

6. Verim Sınıfı (IE3) ve Nominal Verim (%)

Modern motor etiketlerinde verim sınıfı (IE - International Efficiency) açıkça belirtilir. IE3 "premium verim" anlamına gelir. Ayrıca etikette motorun nominal verim yüzdesi de yer alır; örneğin tam yükte %92,5 gibi. Verim, motorun çektiği elektriğin ne kadarını faydalı mekanik güce çevirdiğini gösterir. Sürekli çalışan uygulamalarda yüksek verim, yıllar içinde ciddi enerji tasarrufu sağlar; bu yüzden verim sınıfı, satın alma kararının merkezindedir.

7. Frekans (Hz) ve Kutup Sayısı

Frekans, motorun tasarlandığı şebeke frekansını gösterir (genellikle 50 Hz). Kutup sayısı ise devri belirler: 2 kutuplu motor ~3000 d/dk, 4 kutuplu ~1500 d/dk, 6 kutuplu ~1000 d/dk senkron devirde çalışır. Frekans ve kutup sayısı birlikte, motorun temel hız karakterini ortaya koyar.

8. Yalıtım Sınıfı ve Koruma Sınıfı (IP)

Yalıtım sınıfı (örneğin F veya H), sargı izolasyonunun dayanabileceği maksimum sıcaklığı gösterir. F sınıfı çok yaygındır ve yüksek sıcaklık dayanımı sunar. Koruma sınıfı (IP - Ingress Protection), motorun toza ve suya karşı korumasını ifade eder; örneğin IP55 endüstriyel ortamlar için tipiktir. İlk rakam katı cisimlere, ikinci rakam suya karşı korumayı belirtir. Tozlu ya da nemli bir ortamda çalışacaksa, doğru IP sınıfı seçmek motor ömrü için kritiktir.

9. Montaj Tipi ve Gövde (Frame) Boyu

Montaj tipi (örneğin B3 ayaklı, B5 flanşlı, B14 küçük flanşlı), motorun makineye nasıl bağlanacağını belirler. Gövde boyu (frame size), IEC standardına göre belirlenmiş bir numaradır (80, 90, 100, 112, 132...) ve motorun fiziksel ölçülerini, mil yüksekliğini tanımlar. Bu iki değer, motorun makinenize fiziksel olarak oturup oturmayacağını belirler; doğru güçte olsa bile yanlış montaj tipi, motorun kullanılamaması demektir.

10. Ağırlık ve Üretim Bilgileri

Etiket ayrıca motorun ağırlığını, seri numarasını ve üretim bilgilerini de içerebilir. Ağırlık, taşıma ve montaj planlaması için; seri numarası ise garanti ve izlenebilirlik için yararlıdır.

Etiketi Okurken Yapılan Yaygın Hatalar

Etiket okuma sırasında en sık yapılan hatalar, motorla ilgili yanlış kararlara yol açar. Bunların farkında olmak, doğru sipariş için önemlidir.

  • Sadece gücü okumak: Doğru güçte ama yanlış devir veya montaj tipindeki bir motor, uygulamanıza uymaz.
  • Gerilim/bağlantıyı atlamak: Yanlış bağlantı şekli motoru yakabilir; 230/400 V değerini ve bağlantı şemasını mutlaka kontrol edin.
  • Montaj tipini gözden kaçırmak: Ayaklı bir motorun yerine flanşlı sipariş etmek, sahada motorun takılamaması demektir.
  • Verim sınıfını önemsememek: Düşük verimli bir motor, ucuz görünse de yıllar içinde enerji faturasıyla çok daha pahalıya mal olur.

Etiket Bilgileriyle Doğru Sipariş Vermek

Tüm anma değerlerini doğru okuduktan sonra, tedarikçinize ileteceğiniz talep net ve eksiksiz olmalıdır. Bir motor siparişinde iletilmesi gereken temel bilgiler şunlardır: güç (kW), devir (d/dk) veya kutup sayısı, gerilim ve bağlantı tipi, verim sınıfı (IE3), montaj tipi, gövde boyu, IP koruma sınıfı ve yalıtım sınıfı. Bu bilgilerle hazırlanmış bir talep, hem doğru ürünün gelmesini garantiler hem de tedarik sürecini hızlandırır. Güncel elektrik motoru fiyatları ve stok durumu için bu değerleri netleştirip teklif istemeniz en sağlıklı yoldur.

Stok ve tedarik açısından, etiket bilgilerini doğru okuyarak önceden doğru motoru belirlemek, özellikle acil ikame durumlarında bekleme süresini ortadan kaldırır. Geniş ürün yelpazesi için trifaze elektrik motoru ve redüktörlü motor seçeneklerini de değerlendirebilirsiniz.

Çalışma Modu (S1-S8) ve Çevre Sıcaklığı

Bazı IE3 motor etiketlerinde, anma değerlerinin yanında çalışma modu (duty type) bilgisi de yer alır. Bu, motorun nasıl bir yük rejiminde çalışacağını tanımlar. En yaygın görülen S1 (sürekli çalışma) modu, motorun kesintisiz tam yükte çalıştığını gösterir. S2 kısa süreli, S3 ise kesintili periyodik çalışmayı ifade eder. Çalışma modu, motorun ısınma davranışını ve dolayısıyla seçilecek gücü etkiler; sık devreye girip çıkan bir uygulamada S1 değil, periyodik bir mod esas alınmalıdır.

Etiketin köşesinde çoğu zaman çevre sıcaklığı bilgisi de bulunur; standart değer 40 °C'dir. Motor, bu çevre sıcaklığında anma gücünü verebilecek şekilde tasarlanmıştır. Çok daha sıcak bir ortamda (örneğin bir kazan dairesinde) çalışacaksa, motorun gücü düşürülerek (derating) seçilmeli ya da daha yüksek sıcaklık dayanımlı bir model tercih edilmelidir. Aynı şekilde 1000 metrenin üzerindeki rakımlarda da soğutma verimi düştüğü için derating gerekebilir.

Etiket Bilgilerini Belgelemenin Önemi

Bir tesiste çalışan tüm motorların etiket bilgilerini önceden kaydetmek, ileride yaşanabilecek bir arızada zaman kazandıran en pratik yöntemdir. Motor arızalandığında etiket okunamaz hale gelmiş olabilir (yanmış, paslanmış ya da boyanmış). Bu yüzden devreye alma sırasında her motorun gücünü, devrini, gerilimini, frame boyunu ve montaj tipini bir envantere işlemek, acil ikame anında doğru ve hızlı tedarik için paha biçilmez bir kaynaktır. Bu kayıt, aynı zamanda yedek motor stok planlaması için de temel oluşturur.

Sıkça Sorulan Sorular

Etiketteki 230/400 V ne anlama geliyor?

Bu iki değer, motorun iki farklı bağlantı şeklini gösterir. 230 V, üçgen (delta) bağlantıya; 400 V ise yıldız (star) bağlantıya karşılık gelir. Şebekenizin faz-faz gerilimine göre doğru bağlantıyı seçmelisiniz; yaygın 400 V şebekelerde motor yıldız bağlanır. Yanlış bağlantı motora zarar verir.

Etikette yazan devir neden tam 1500 değil de 1440 gibi?

Asenkron motorlarda etiketteki devir, yük altındaki gerçek devirdir. Senkron devir (4 kutuplu için 1500 d/dk) teorik üst sınırdır; motor yük altında bu değerin biraz altında, kayma kadar düşük bir hızda döner. Bu nedenle 4 kutuplu bir motorda 1440-1470 d/dk gibi değerler normaldir.

Verim sınıfını etiketten nasıl anlarım?

Modern etiketlerde verim sınıfı IE2, IE3 veya IE4 olarak açıkça yazılır ve genellikle nominal verim yüzdesi de belirtilir. IE3 "premium verim" sınıfıdır. Etikette IE işareti ve yanındaki yüzde değerini görerek motorun verim seviyesini doğrudan öğrenebilirsiniz.
