Bir elektrik motorunda fan kapağı ve koruma kafesi, çoğu zaman katalogda küçük bir satır gibi görünse de motorun ömrünü, çalışma sıcaklığını ve operatör güvenliğini doğrudan belirleyen kritik bileşenlerdir. Fan kapağı (İngilizce fan cowl) yalnızca dönen fanı kapatan bir parça değildir; aynı zamanda fanın ürettiği soğutma havasını gövde üzerindeki kanatçıklara yönlendirir. Yanlış seçilmiş, tıkanmış veya hasarlı bir fan kapağı, motorun soğumasını engelleyerek sargı sıcaklığını yükseltir ve zamanla izolasyon ömrünü kısaltır. Bu rehberde fan kapağı malzemesi, ek koruma kafesi (finger guard), tekstil ve tozlu ortamlarda iplik-tüy sarmasına karşı önlemler, dikey montajda yağmur şapkası ve doğru sipariş notlarını alıcı gözüyle, seçim odaklı biçimde ele alıyoruz.
HEM Motor olarak pik döküm gövdeli IE3 ve IE4 motorlarımızda standart soğutma yöntemi yüzeyden soğutmalı (TEFC/TEFV) yapıdır; yani arkadaki fan, kapak içinden havayı emerek gövde kanatçıkları boyunca üfler. Bu mimaride fan kapağının doğru seçimi soğutmanın kalbidir. Elektrik motorları ürün gamımız ve doğru kapak konfigürasyonu için seçim sürecini birlikte planlayabiliriz.
Fan Kapağının İki Temel İşlevi: Soğutma Yönlendirme ve Temas Koruması
Standart yüzeyden soğutmalı bir asenkron motorda mil ucuna bağlı bir fan, motor arkasına yerleştirilir. Fan kapağı bu fanın etrafını sararak iki işi aynı anda yapar. Birincisi, fanın ürettiği hava akışını dağılmadan motor gövdesi üzerindeki dökme kanatçıklara doğru yönlendirir; bu sayede soğutma havası kanatçıklar arasından geçerek ısıyı dışarı taşır. İkincisi, hızla dönen fan kanatlarıyla insan teması arasına fiziksel bir bariyer koyar. Soğutma yönteminin standart kodu olan IC411 ile fan kapağı doğrudan ilişkilidir; bu kod, mil ucundaki fanın gövde yüzeyini soğuttuğu kapalı çevrimli yapıyı tarif eder. Soğutma kodlarının ayrıntısını elektrik motoru soğutma yöntemleri IC411 IC416 yazımızda ele aldık.
Fan kapağı tasarımı bozuksa ya da hava giriş gözleri tıkanmışsa, fan dönse bile yeterli hava gövdeye ulaşamaz. Sonuç, sargı sıcaklığının artması ve F sınıfı izolasyonun tasarlanandan daha hızlı yaşlanmasıdır. Bu yüzden fan kapağı sadece bir kapak değil, soğutma sisteminin aktif bir parçasıdır.

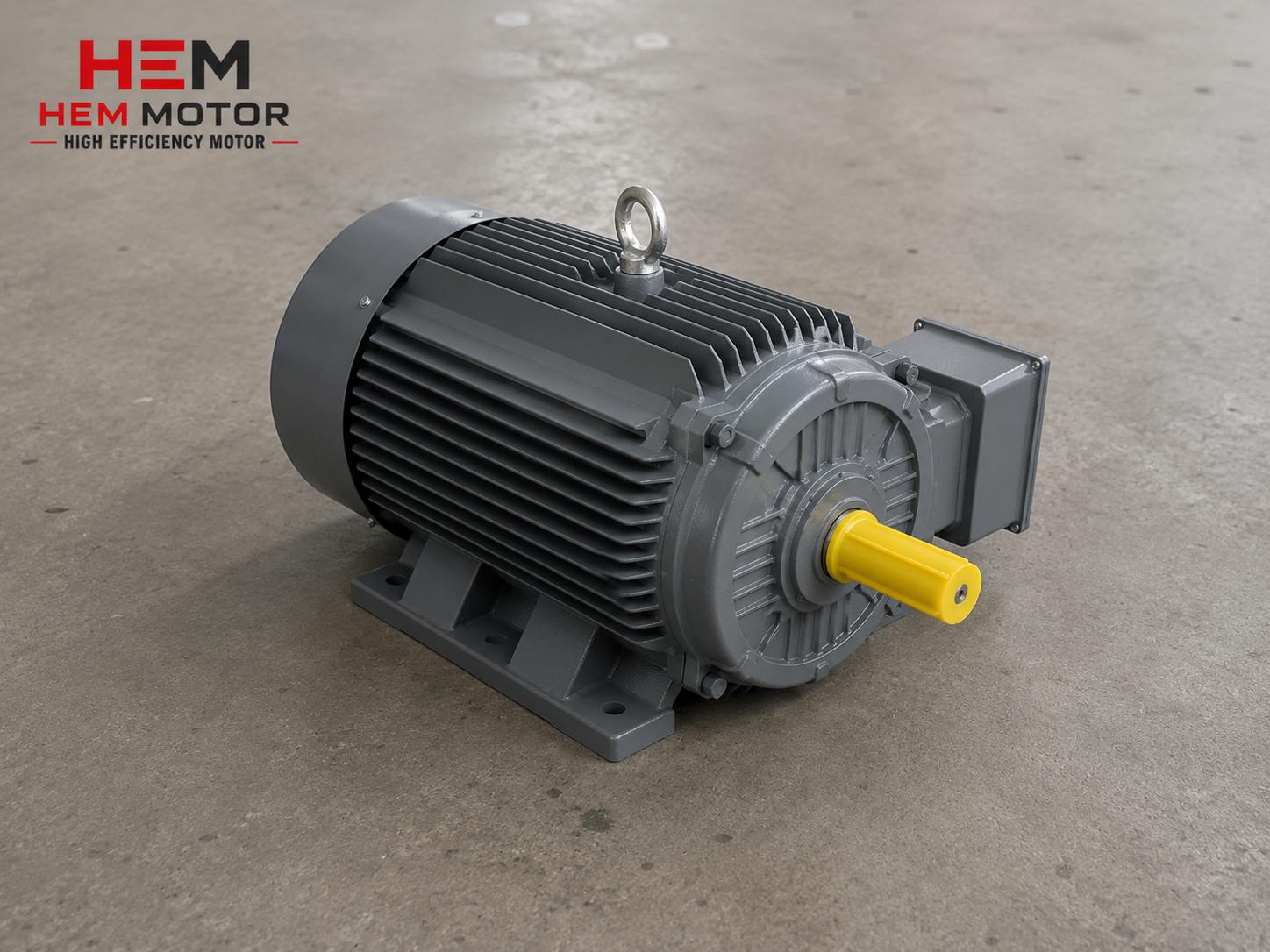

Metal mi Plastik mi? Fan Kapağı Malzeme Seçimi
Fan kapakları tipik olarak iki ana malzemeden üretilir: metal (pik döküm veya preslenmiş sac) ve plastik (genellikle takviyeli polimer). Seçim, ortam koşullarına ve mekanik darbe riskine göre yapılır.
Metal (Pik Döküm / Sac) Fan Kapağı
Pik döküm veya kalın sac fan kapakları, mekanik darbeye, yüksek sıcaklığa ve zorlu saha koşullarına daha dayanıklıdır. Konkasör, maden, taş ocağı ve ağır sanayi gibi darbeli ortamlarda metal kapak tercih edilir. Pik döküm gövdeli motorlarımızın genel dayanım mantığını pik döküm motor soğutma kanatçığı ve kir temizliği yazımızda; sıcak ve tozlu ortamlarda izolasyon sınıfı seçimini ise sıcak tozlu ortam motor izolasyon sınıfı içeriğinde bulabilirsiniz. Metal kapağın dezavantajı ağırlık ve korozyon riskidir; deniz kıyısı gibi tuzlu ortamlarda ek koruma gerekir.
Plastik (Takviyeli Polimer) Fan Kapağı
Plastik fan kapakları hafiftir, korozyona uğramaz ve daha düşük maliyetlidir. Pompa, fan, HVAC ve genel endüstriyel uygulamalarda yaygındır. Ancak yüksek ortam sıcaklığında ve mekanik darbe riskinin yüksek olduğu sahalarda metal kadar dayanıklı değildir. UV'ye maruz açık saha uygulamalarında UV dayanımlı polimer seçilmelidir. Korozyon ve deniz kıyısı koşulları için pik döküm motor deniz kıyısı tuzlu ortam koruma yazımız malzeme seçimini netleştirir.

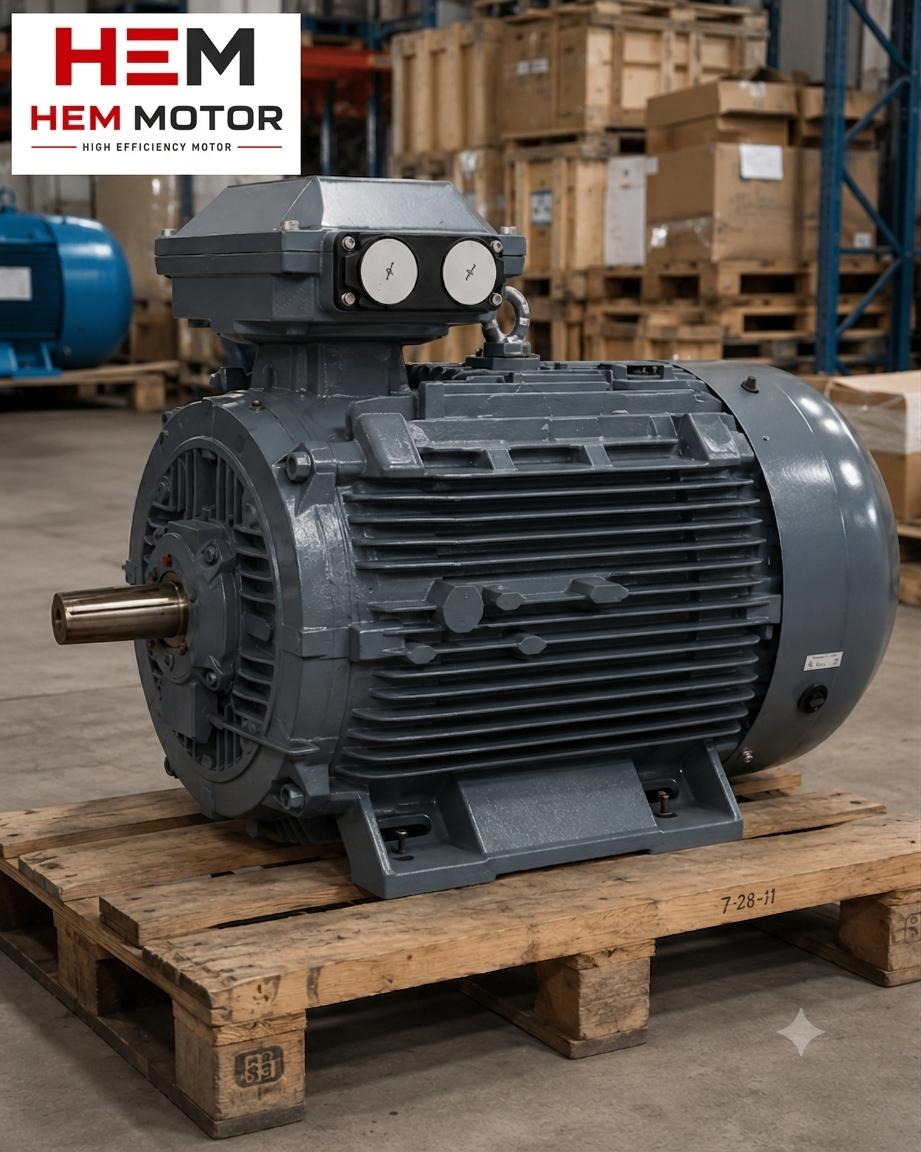

Koruma Kafesi (Finger Guard) ve IP2X Parmak Koruması
Standart fan kapağının hava giriş gözleri görece büyük olabilir. Operatörün veya bakım personelinin parmağının dönen fana ulaşmasını engellemek için fan kapağının arkasına ince delikli bir koruma kafesi (finger guard) eklenir. Bu kafes, IP2X parmak koruması sağlayacak şekilde delik çapı 12,5 mm'nin altında olacak biçimde tasarlanır; standart bir test parmağı geçemez. İnsan trafiğinin yoğun olduğu, korumasız erişimin mümkün olduğu tesislerde finger guard neredeyse zorunludur. IP koruma sınıfı mantığını ve rakamların ne anlama geldiğini elektrik motoru IP koruma sınıfı seçimi yazımızda ayrıntılı anlattık.
Finger guard ek bir hava direnci yaratır; çok sık gözenekli bir kafes hava akışını kısıtlayabilir. Bu yüzden koruma kafesi, hem güvenliği sağlayacak hem de soğutma havasını boğmayacak şekilde dengeli seçilir. Düşük gürültü hedefleyen uygulamalarda kafes geometrisi aerodinamik gürültüyü de etkiler; bu konuyu elektrik motoru gürültü ve titreşim düşük sesli seçim içeriğinde değerlendirebilirsiniz.
Tekstil ve İplik Tesislerinde İplik-Tüy Sarması Sorunu
Tekstil, dokuma, örme ve halı tesisleri fan kapağı seçiminde özel bir kategoridir. Bu ortamlarda havada sürekli iplik tüyü, lif ve toz bulunur. Standart bir fan kapağının gözlerinden bu lifler içeri girer, fan kanatlarına ve gövde kanatçıklarına sarılır. Zamanla biriken iplik-tüy tabakası iki sorun yaratır: hava akışını keserek soğutmayı düşürür ve fanın dengesini bozarak titreşim üretir. Sonuç, motorun aşırı ısınması ve erken arızadır.
Bu nedenle tekstil tesislerinde özel ince gözenekli kapak veya lint screen (tüy eleği) kullanılır. İnce gözenekli ekran lifleri dışarıda tutar; ancak bu ekran düzenli temizlik gerektirir çünkü tüyler ekranın dış yüzeyinde birikir. Tekstil makinelerine özel motor seçimini dokuma örme tekstil makinesi pik döküm motor seçimi yazımızda detaylandırdık. Tekstil tesisinde fan kapağı seçerken temizlik kolaylığı (kolay sökülebilen kafes) ve gözenek boyutu en önemli iki parametredir.
Tozlu Ortamda Kapak Gözlerinin Tıkanması ve Soğutma Kaybı
Çimento, maden, taş kırma, ahşap ve gıda işleme gibi tozlu ortamlarda fan kapağının hava giriş gözleri zamanla tozla tıkanır. Tıkanan gözler, fanın çekebileceği hava miktarını azaltır; soğutma havası gövde kanatçıklarına yeterince ulaşamaz ve motor ısınır. Bu, mekanik bir arıza olmadan, sadece bakımsızlık nedeniyle motorun ömrünü kısaltan en sık karşılaşılan durumlardan biridir.
Tozlu ortamlarda iki strateji birlikte kullanılır. Birincisi, kapak ve kanatçıkların periyodik temizliği; ikincisi, gövde ve yatakların toza karşı daha yüksek sızdırmazlıkla korunmasıdır. Toz sızdırmazlığı için IP65/IP66 seçimini konkasör motor toz sızdırmazlığı IP65 IP66 saha yazımızda; periyodik temizlik ve kontrol takvimini ise elektrik motoru bakım periyodik kontrol takvimi içeriğinde adım adım bulabilirsiniz. Tozlu ortamda fan kapağının temizlik aralığı, sahanın toz yüküne göre haftalık veya günlük olabilir.
Dikey Montaj ve Yağmur Şapkası (Canopy / Rain Cap)
Motor mili yukarı (V1) veya aşağı (V5/V6) dikey monte edildiğinde, fan kapağının üst pozisyonu su girişine açık hale gelebilir. Özellikle mil aşağı, fan kapağı yukarı bakan açık saha uygulamalarında yağmur, kar ve su doğrudan kapak gözlerinden içeri girebilir. Bu durumda fan kapağının üzerine bir yağmur şapkası (canopy, rain cap veya drip cover) eklenir. Bu şapka, suyun dikey olarak kapak içine girmesini önlerken havanın yanlardan emilmesine izin verir.
Dikey montaj konfigürasyonunun seçimini ve sipariş notlarını elektrik motoru dikey montaj V1 V5 mil aşağı seçim ve sipariş yazımızda ele aldık. Açık sahada veya yıkamalı ortamda çalışacak motorlar için yüksek IP koruması ayrıca gerekir; yüksek basınçlı temizlik ve yıkama koşulları için elektrik motorunda IP69K yıkama yüksek basınçlı temizlik seçim içeriğimiz seçim parametrelerini netleştirir. Yağmur şapkası, dikey montajda IP korumasını tamamlayan basit ama kritik bir aksesuardır.
Tek Yönlü mü Çift Yönlü (Bidirectional) mü Fan?
Soğutma fanları iki tiptir. Tek yönlü (unidirectional) fanlar, kanat profili belirli bir dönüş yönü için optimize edilmiştir ve yalnızca o yönde tam soğutma verir. Çift yönlü (bidirectional) fanlar ise düz radyal kanatlara sahiptir ve motor her iki yönde de dönse aynı soğutmayı sağlar. Motorunuz uygulamada ters yönde de çalışacaksa (örneğin bazı konveyör, asansör veya tezgah uygulamaları) çift yönlü fan seçilmelidir. Tek yönlü fanla ters dönen bir motor, beklenenin çok altında hava üfler ve ısınır.
Çift yönlü fanlar genellikle tek yönlü olanlardan biraz daha az verimli ve biraz daha gürültülüdür; bu yüzden dönüş yönü sabitse tek yönlü fan tercih edilir. IE4 verim sınıfında fan tasarımının soğutmaya etkisini IE4 motor soğutma fan tasarımı yazımızda; düşük devirde yetersiz kalan öz fan yerine harici cebri soğutma çözümünü ise IE4 motor harici cebri soğutma fanı düşük devir VFD içeriğinde ele aldık.
Düşük Devir, VFD ve Fan Kapağı İlişkisi
Bir motor VFD (frekans sürücüsü) ile düşük devirde sürekli çalıştırılıyorsa, mil ucuna bağlı öz fan da yavaş döner ve daha az hava üfler. Bu durumda standart fan kapağı içindeki soğutma yetersiz kalabilir. Çözüm, bağımsız çalışan harici bir cebri soğutma fanı (forced cooling, separate ventilation) eklemektir. Bu fan, motor hızından bağımsız sabit devirde havayı kapak içinden gövdeye basar. Düşük devir ihtiyacı olan IE4 uygulamalarında bu konuyu mutlaka değerlendirin. Sessiz ve düşük titreşimli çalışma hedefliyorsanız IE4 motor sessiz düşük titreşim yazımız fan ve kapak seçimini bu açıdan tamamlar.
Fan Kapağı Bakımı, Temizliği ve Sahada Sık Yapılan Hatalar
Fan kapağı doğru seçilse bile bakımsızlık çoğu sorunun kaynağıdır. Sahada en sık karşılaşılan hata, kapağın hiç sökülmeden yıllarca çalıştırılmasıdır. Tozlu, lifli veya yağlı ortamlarda kapak gözlerinde ve gövde kanatçıklarında biriken tabaka, motorun soğutmasını yavaş yavaş düşürür; problem belirgin hale geldiğinde sargı çoktan termal stres altında kalmış olur. Bu yüzden fan kapağı, motorun periyodik bakım planının ayrı bir maddesi olmalıdır.
Temizlik yaparken motor mutlaka durdurulmalı ve elektriksel olarak izole edilmelidir; dönen fana yaklaşmak ciddi yaralanma riski taşır. Kapak söküldüğünde fan kanatlarında çatlak, kırık veya dengesizlik kontrol edilmeli, kanatçık aralarındaki kir basınçlı hava ya da uygun bir fırça ile temizlenmelidir. Basınçlı su kullanılacaksa motorun IP koruma sınıfının buna uygun olduğundan emin olun; aksi halde yatak ve sargıya su girebilir. Bu kontrolleri düzenli bir takvime bağlamak için periyodik bakım kontrol takvimi yazımızdaki adımları kullanabilirsiniz.
İkinci sık hata, hasarlı bir fan kapağının orijinaliyle aynı olmayan, gelişigüzel bir parçayla değiştirilmesidir. Yanlış geometriye sahip bir kapak hava akışını bozar ve soğutmayı düşürür. Yedek parça siparişinde motorun gövde boyu, soğutma kodu (IC411) ve varsa orijinal kapak referansı net verilmelidir. Doğru kapak ve aksesuar eşleştirmesi için elektrik motorları ürün gamımız üzerinden bizimle iletişime geçebilirsiniz.
Gövde Boyuna Göre Fan ve Kapak Boyutu
Fan ve kapak ölçüsü, motorun IEC gövde boyuna (örneğin 90L, 132M, 200L) bağlıdır; her gövde için fan çapı ve kapak derinliği farklıdır. Bu nedenle bir kapak başka bir gövdeye birebir uymaz. Büyük gövdelerde (örneğin 280, 315, 355) fan kütlesi ve ürettiği hava debisi yüksektir; bu motorlarda kapak ve koruma kafesinin hem mekanik dayanımı hem de hava geçiş alanı orantılı büyür. Küçük gövdelerde ise plastik kapak ve hafif kafes çoğu uygulama için yeterlidir. İkame veya yedek kapak alırken gövde boyunu mutlaka doğrulayın; yanlış boy kapak ne tam oturur ne de doğru soğutma sağlar.
Nemli ve Dış Ortamda Kondens Tahliyesi ile İlişki
Dikey ve dış ortam montajında yağmur şapkası su girişini engellese de, sıcaklık değişimleriyle motor içinde yoğuşma (kondens) oluşabilir. Bu nemin gövde içinde birikmemesi için gövdenin en alt noktasında kondens tahliye deliği (drain hole) bulunmalı ve montaj pozisyonuna göre doğru tarafta açık olmalıdır. Fan kapağı ve yağmur şapkası dış suyu, drain deliği iç yoğuşmayı yönetir; ikisi birlikte düşünülmelidir. Bu konuyu pik döküm motor kondens tahliye deliği drain nemli dış ortam yazımızda ayrıntılı işledik.
Ortama Göre Fan Kapağı Seçim Tablosu Mantığı
Doğru fan kapağı seçimi için önce ortamı sınıflandırmak gerekir. Tekstil tesisi için ince gözenekli, kolay temizlenen kapak; tozlu maden ve taş kırma sahası için metal kapak ve sık temizlik; açık saha ve dikey montaj için yağmur şapkalı konfigürasyon; gıda ve yıkamalı ortam için yüksek IP ve paslanmaz/uyumlu malzeme öne çıkar. Genel kategori sayfamız elektrik motorları blog kategorisi üzerinden konuyla ilgili diğer seçim rehberlerine ulaşabilirsiniz. Soğutma kodu IC411 olan standart TEFV motorlarda fan kapağı kritik olduğundan, ortam tanımını sipariş aşamasında net vermek doğru kapağın gelmesini sağlar.
Tüm ürün gamımızı ve uygun konfigürasyonları HEM Motor ana sayfası üzerinden inceleyebilir, uygulamanıza en uygun fan kapağı, koruma kafesi ve aksesuar paketini birlikte belirleyebiliriz.
Sıkça Sorulan Sorular
Fan kapağının gözleri toz nedeniyle tıkanırsa motor zarar görür mü?
Evet. Tıkanan gözler fanın çekebileceği hava miktarını azaltır, soğutma havası gövde kanatçıklarına yeterince ulaşamaz ve sargı sıcaklığı yükselir. Uzun süre devam ederse izolasyon hızla yaşlanır ve motor erken arızalanır. Tozlu ortamlarda kapak ve kanatçıkların düzenli temizliği, sahanın toz yüküne göre haftalık hatta günlük yapılmalıdır.
Tekstil tesisinde standart fan kapağı yeterli olur mu?
Genellikle yetersizdir. Havadaki iplik tüyü standart kapak gözlerinden girip fana ve kanatçıklara sarılır, soğutmayı keser ve titreşim yaratır. Bu ortamlarda ince gözenekli kapak veya lint screen ile kolay sökülüp temizlenebilen koruma kafesi tercih edilmelidir. Gözenek boyutu ve temizlik kolaylığı seçimin iki ana kriteridir.
Dikey monte edilen motorda yağmur şapkası şart mı?
Mil aşağı, fan kapağı yukarı bakacak şekilde açık sahada veya su girişi riski olan ortamda monte ediyorsanız yağmur şapkası (canopy/rain cap) güçlü şekilde önerilir. Şapka, suyun dikey olarak kapak içine girmesini önlerken havanın yanlardan emilmesine izin verir. İç yoğuşma için ayrıca kondens tahliye deliğinin doğru tarafta açık olmasına dikkat edin.
Teklif Alın
Uygulamanızın ortam koşullarına (tekstil, toz, açık saha, gıda, yıkama) en uygun fan kapağı, koruma kafesi (finger guard), lint screen ve yağmur şapkası konfigürasyonunu birlikte belirleyelim. Motorunuzun gövde boyu, montaj pozisyonu ve ortam bilgisini iletmeniz doğru kapağın seçilmesi için yeterlidir. +90 (532) 345 49 86 numarasından bize ulaşabilir veya iletişim sayfamız üzerinden teklif talebinizi iletebilirsiniz. Elektrik motorları ürün gamımızı inceleyerek başlangıç yapabilirsiniz.
Satın Alma ve Sipariş Kontrol Listesi
- Ortam sınıfı (tekstil, tozlu, açık saha, gıda, yıkama) tanımlandı mı?
- Fan kapağı malzemesi (metal pik döküm/sac veya plastik) ortama uygun seçildi mi?
- Operatör erişimi varsa IP2X parmak koruması için finger guard eklendi mi?
- Tekstil/iplik ortamında ince gözenekli kapak veya lint screen belirlendi mi?
- Tozlu ortamda kapağın kolay sökülüp temizlenebilmesi sağlandı mı?
- Dikey montajda (mil yukarı/aşağı) yağmur şapkası ihtiyacı değerlendirildi mi?
- Dönüş yönü ters de olacaksa çift yönlü (bidirectional) fan seçildi mi?
- VFD ile düşük devir çalışmada harici cebri soğutma gerekip gerekmediği kontrol edildi mi?
- Soğutma kodu (IC411) ve gerekli IP sınıfı siparişte belirtildi mi?
- Nemli/dış ortamda kondens tahliye deliğinin doğru tarafta olması istendi mi?
