OSB, MDF ve yonga levha üretimi ile ahşap kurutma fırınları, yüksek sıcaklığın, ince tozun ve sürekli çalışmanın bir arada bulunduğu zorlu sanayi ortamlarıdır. Bu tesislerde elektrik motoru; kurutma fırınının sirkülasyon fanını döndürür, hidrolik presi besler, yonga ve lif taşıyan konveyörleri sürer ve tozlu havayı aspire eder. Her uygulamanın yük profili, sıcaklık koşulu ve toz seviyesi farklıdır; bu yüzden tek tip bir motorla değil, doğru izolasyon sınıfı, IP koruma ve gövde yapısıyla seçilmiş bir motor ailesiyle çalışılmalıdır. Bu yazıda OSB/MDF ve ahşap kurutma fırını uygulamaları için asenkron motor seçimini; fan, pres ve yüksek sıcaklık dayanımı ekseninde ele alıyoruz. HEM Motor olarak 1979'dan bu yana üretim yapan bir elektrik motoru fabrikası kimliğiyle, ahşap levha tesisleri için pik döküm gövdeli, F/H izolasyonlu motorları Türkiye stoğundan hızlı teslimatla tedarik ediyoruz.

OSB MDF ahşap kurutma fırını sirkülasyon fanı asenkron elektrik motoru

Kurutma Fırını Sirkülasyon Fanı: Yüksek Sıcaklık Dayanımı

Ahşap kurutma fırınlarında sıcak hava, levhanın ya da yonganın nemini almak için sürekli sirküle edilir. Bu sıcak havayı dolaştıran sirkülasyon fanının motoru, çoğu zaman fırının içinde veya hemen yanında, yüksek ortam sıcaklığında çalışır. Standart bir motor, etiket gücünü 40°C ortam sıcaklığına göre verir; ortam sıcaklığı yükseldikçe motorun verebileceği güç düşer (derating). Bu nedenle kurutma fırını fan motorunda F veya H sınıfı izolasyon ve gerekirse güç düşümü hesabı şarttır.

F sınıfı izolasyon 155°C, H sınıfı izolasyon ise 180°C sıcaklığa dayanır. Yüksek sıcaklıkta sürekli çalışan fırın fanı motorlarında H sınıfı izolasyon, sargı ömrünü önemli ölçüde uzatır. Yüksek ortam sıcaklığı ve rakımın motor gücüne etkisini, yani derating hesabını yüksek rakım ve sıcak ortamda motor seçimi yazımızda anlattık. Sıcak ve tozlu ortamda izolasyon sınıfının pratik etkisini ise sıcak ve tozlu ortamda motor izolasyon sınıfı yazımızda bulabilirsiniz.

Fan motorunun verimi de uzun vadede önemlidir; fırın fanı yılın büyük bölümünde döndüğü için IE4 süper premium sınıf, enerji maliyetini ciddi biçimde düşürür. IE4 motorların soğutma ve fan tasarımının verime etkisini IE4 motorlarda soğutma ve fan tasarımı yazımızda ele aldık. Fan motoru seçiminde devir de belirleyicidir: büyük çaplı, düşük basınçlı sirkülasyon fanlarında 1000 d/dk (6 kutup) motorlar daha sessiz ve dengeli çalışırken, kompakt yüksek basınçlı fanlarda 1500 veya 3000 d/dk tercih edilir. Santrifüj ve aksiyal fan tiplerine göre güç ve devir seçimini santrifüj ve aksiyal fan motoru seçimi yazımızda karşılaştırmalı anlattık. Fırın fanı sürekli yüksek sıcaklıkta çalıştığından, motorun kendi soğutma fanının ve gövde kanatçıklarının da yüksek ortam sıcaklığında yeterli soğutmayı sağlayacak şekilde seçilmesi gerekir.

Hidrolik Pres ve Pompa Motorları

OSB ve MDF üretiminde, yonga ya da lif tabakası yüksek basınç ve sıcaklık altında preslenir. Bu presin hidrolik ünitesini besleyen pompa motoru, sürekli yük altında ve yüksek basınçta çalışır. Hidrolik pompa motoru sürekli S1 görevde, ısınmaya dayanıklı ve titreşimsiz olmalıdır. Bu motorlarda pik döküm gövde ve F sınıfı izolasyon standart tercihtir.

Presin yük profili, fandan farklıdır: hidrolik pompa sabit basınçta sürekli güç çekerken, pres çevriminde yük değişebilir. Görev tipinin doğru seçimi için elektrik motoru görev tipi seçimi yazımız yol gösterir. Pompa motorunun gücünü doğru hesaplamak için motor gücü hesabı: pompa, fan ve konveyör yazımız pratik bir kaynaktır. Santrifüj pompa uygulamalarında debi ve basma yüksekliğine göre seçim için santrifüj pompa motoru seçimi yazımıza bakabilirsiniz.

Hidrolik pres motorlarında montaj tipi de önemlidir. Pompayı doğrudan flanştan tahrik eden ünitelerde B5 veya B35 montaj, kaplinli sistemlerde ise B3 ayaklı montaj tercih edilir. Montaj tipinin makineye uyması, sızdırmazlık ve titreşim açısından kritiktir; B5 ile B14 arasındaki farkı ve hangisinin makinenize uyacağını makine imalatçıları için hazırladığımız değerlendirmede inceleyebilirsiniz. Pres ünitesi sürekli ve yüksek basınçta çalıştığı için motorun ısınmaya dayanıklı yapıda olması, F sınıfı izolasyon ve kaliteli rulmanla desteklenmesi gerekir. Büyük güçlü pres tahriklerinde 90 kW ve üzeri motorların tedarik ve termin planını ise 90 kW üzeri büyük güç motor tedariki yazımızda ele aldık.

Yonga ve Lif Taşıma: Konveyör Motorları

Ahşap levha tesislerinde yonga, lif ve talaş; bantlı ve helezon konveyörlerle taşınır. Bu konveyör motorları genellikle redüktörle birlikte kullanılır ve yüksek kalkış momenti ister. Dolu bant yükle kalkış yapan bir konveyör motoru, boşta kalkan bir motordan daha fazla başlangıç torku gerektirir. Konveyör bant motorlarının seçim ve acil ikame detaylarını konveyör bant motoru acil ikame yazımızda topladık.

Redüktörle çıkış devrini düşürmek gerektiğinde, motor ile redüktörün IEC bağlantı ölçülerinin uyması şarttır. Sonsuz dişli ve NMRV redüktöre hangi motorun uyduğunu sonsuz dişli redüktöre motor eşleştirme yazımızda anlattık. Redüktörlü motoru ayrı mı yoksa monoblok mu almak gerektiğini ise redüktörlü motor mu ayrı motor + redüktör mü yazımız karşılaştırır.

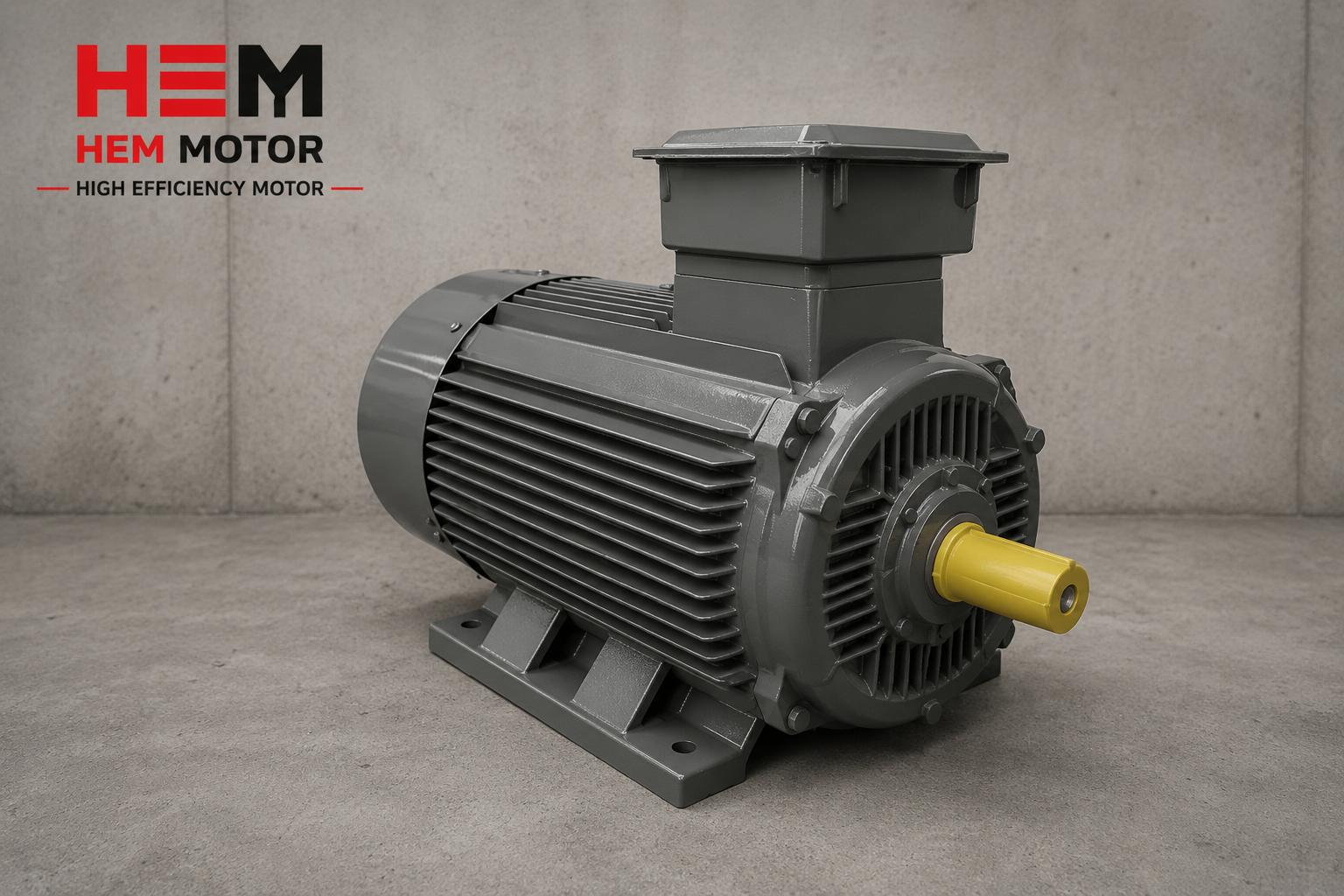

MDF presi hidrolik pompa motoru ve toz ortam IP55 korumalı asenkron motor

Toz Ortam ve IP Koruma: IP55/IP65

Ahşap işleme ve levha üretiminde ortam, ince ahşap tozuyla doludur. Bu toz, motorun soğutma kanatlarına yapışır, fan kapağını tıkar ve sargı arasına girerek izolasyonu zayıflatır. Bu nedenle ahşap tesislerinde IP55 koruma standart, çok yoğun toz olan noktalarda ise IP65 tercih edilir. IP55, toza ve her yönden gelen su jetine karşı koruma sağlar; IP65 ise toza karşı tam sızdırmazlık demektir.

Ahşap tozu yangın ve patlama riski açısından da dikkat ister; toz toplama ve aspirasyon sistemleri bu nedenle kritik öneme sahiptir. Toz toplama ve aspiratör fan motoru seçimini aspiratör ve toz toplama fan motoru seçimi yazımızda ele aldık. IP koruma sınıflarının farkını ve hangi ortamda hangisinin gerektiğini elektrik motorunda IP koruma sınıfı seçimi yazımızda karşılaştırmalı bulabilirsiniz. Soğutma kanatçıklarındaki kir birikiminin verime etkisini ve temizliği ise pik döküm motorda soğutma kanatçıkları ve kir birikimi yazımız anlatır.

Pik Döküm Gövde ve Sürekli Çalışma

Ahşap levha tesisleri çoğunlukla üç vardiya, kesintisiz çalışır. Bu süreklilik, motorun hem termik hem mekanik olarak dayanıklı olmasını gerektirir. Pik döküm gövde; yüksek mekanik dayanım, daha iyi titreşim sönümleme ve uzun ömür sağlar. HEM gamında pik döküm gövde, 0,55 kW – 355 kW arası geniş güç bandında, IE3 ve IE4 verimlilik sınıfında, %100 bakır sargıyla sunulur. Pik döküm ile alüminyum gövde arasındaki farkı pik döküm mü alüminyum gövde mi yazımızda netleştirdik.

Üç vardiya çalışan tesislerde motor filosunun yönetimi ve değişim takvimi de önemlidir; bu konuyu üç vardiya tesislerde motor filosu yönetimi yazımızda ele aldık. Mevcut motor parkının verim sınıfını tespit edip yenileme önceliği belirlemek isteyen tesisler için enerji verimliliği denetimi ve motor envanteri yazımız bütünleyici bir kaynaktır. Tüm pik döküm gamını pik döküm gövdeli elektrik motorları sayfamızdan inceleyebilirsiniz.

Yol Verme ve Devir Kontrolü (VFD)

Büyük güçlü fan ve pres motorlarında doğrudan yol verme, yüksek kalkış akımı nedeniyle şebekeyi zorlar. Bu nedenle yıldız-üçgen, soft starter ya da frekans sürücüsü (VFD) ile yumuşak yol verme tercih edilir. Yol verme yöntemlerini yıldız-üçgen mi softstarter mı yazımızda karşılaştırdık.

Kurutma fırını fanında hava debisini ve dolayısıyla kuruma hızını ayarlamak için VFD ile devir kontrolü çok faydalıdır; fan uygulamalarında VFD, devir düşürüldüğünde küp yasası nedeniyle ciddi enerji tasarrufu sağlar. VFD'nin ne zaman gerektiğini ve nasıl seçileceğini frekans sürücüsü (VFD) ile asenkron motor yazımızda ele aldık. Yüksek verimli motor ile frekans sürücüsünün pompa ve fanda birlikte sağladığı tasarrufu ise yüksek verimli motor + frekans sürücüsü yazımız sayısal mantıkla açıklar.

Tedarik, Termin ve Eşdeğer İkame

Ahşap levha tesisinde fan veya pres motorunun arızası, tüm üretim hattının durması anlamına gelir. Bu yüzden tedarik tarafı kritik önemdedir. En çok aranan güç-devir kombinasyonlarını üretici stoğundan hızlı teslimatla karşılamak, plansız duruşu en aza indirir. Mevcut motorunuzun markası farklı olsa bile, etiket bilgileriyle birebir eşdeğer motoru hazırlamak mümkündür; eşdeğer seçim için eski marka motoru birebir değiştirme yazımıza bakabilirsiniz. Kritik makineler için yedek motoru önceden stoklamak, hattın kesintisiz çalışmasını güvence altına alır; ayrıntılar kritik yedek motor listesi yazımızda.

Doğru ve hızlı teklif almak için iletmeniz gereken bilgileri teklif isterken verilecek bilgiler yazımız özetler. Büyük güçlü pres ve fan motorlarının nakliye ve devreye alma planını da önceden yapmak gerekir; teslim kontrollerini nakliye hasar kontrol listesi, ilk çalıştırmayı ise motor devreye alma kontrol listesi yazımızda bulabilirsiniz.

Levha Hattının Diğer Motorları: Elek, Tutkal ve Kesim

OSB ve MDF üretiminde fan, pres ve konveyörün dışında da çok sayıda motor görev alır. Yonga ve lif boyutlandırmada elekler ve değirmenler; tutkal ve reçine dozajında karıştırıcı ve dozaj pompaları; levhanın ebatlanmasında ise kesim ve zımpara hattı motorları kullanılır. Bu uygulamaların her biri farklı bir yük profili ve devir ister. Örneğin zımpara hattı yüksek devirde sessiz ve düşük titreşimli çalışmalı, dozaj pompası ise sürekli ve hassas debide dönmelidir. Benzer karton ve ambalaj hatlarındaki motor seçim mantığını oluklu mukavva ve karton kutu fabrikası motorları yazımızda, mobilya üretimindeki CNC ve toz aspirasyon tahriklerini ise mobilya fabrikası elektrik motorları yazımızda bulabilirsiniz.

Bu kadar çeşitli motorun tek bir tesiste yönetilmesi, ürün ailesinin geniş ve stoklu olmasını gerektirir. Genel sanayi tahriklerinde genel maksatlı sanayi tipi motorlar, yüksek verim önceliğinde ise yüksek verimli elektrik motorları gamımız geniş bir seçim sunar. Ağaç işleme atölyesi kurarken hangi makineye hangi motorun gerektiğini madde madde görmek için ağaç işleme atölyesi motor ihtiyaç listesi yazımız pratik bir kontrol listesidir.

Rulman, Bakım ve Uzun Ömür

Sürekli çalışan ve tozlu ortamda dönen motorlarda rulman, en kritik aşınma noktasıdır. İnce ahşap tozu mil keçesinden içeri sızdığında rulman ömrü kısalır; bu nedenle yağ keçesi ve sızdırmazlık kalitesi önemlidir. Pik döküm motorlarda rulman ve yatak ömrünün satın almada hangi kalite işaretleriyle değerlendirileceğini pik döküm motorlarda rulman ve yatak ömrü yazımızda anlattık. Düzenli gresleme ve periyodik kontrol, plansız duruşları büyük ölçüde azaltır; bakım takvimini elektrik motoru bakım ve periyodik kontrol takvimi yazımızda topladık. Doğru ürünle başlamak bakımı da kolaylaştırır; bu yüzden ahşap levha hattında baştan F/H izolasyonlu, IP korumalı ve pik döküm gövdeli motor seçmek, uzun vadede toplam sahip olma maliyetini düşürür.

OSB/MDF ve Kurutma Fırını Motor Seçim Kontrol Listesi

  • İzolasyon: Fırın fanında F sınıfı standart, yüksek sıcaklıkta H sınıfı.
  • Güç düşümü: Yüksek ortam sıcaklığında derating hesabı yapılmalı.
  • Koruma sınıfı: Tozlu ortamda IP55 standart, yoğun tozda IP65.
  • Gövde: Pik döküm — sürekli çalışmaya ve titreşime dayanım.
  • Görev tipi: Fan, pres ve pompa için sürekli S1 görev.
  • Yol verme: Büyük güçte soft starter / yıldız-üçgen.
  • Devir kontrolü: Fırın fanında VFD ile enerji tasarrufu.
  • Konveyör: Yüksek kalkış momenti ve uygun redüktör eşleştirmesi.
  • Tedarik: Üretici stoğu, hızlı teslimat ve eşdeğer ikame.

Sıkça Sorulan Sorular

Kurutma fırını fan motorunda F mi H mi izolasyon gerekli?

Ortam sıcaklığına bağlıdır. Orta sıcaklıktaki fırınlarda F sınıfı (155°C) izolasyon yeterli olabilir; ancak motor fırının çok sıcak bölgesinde veya yüksek ortam sıcaklığında çalışıyorsa H sınıfı (180°C) izolasyon sargı ömrünü önemli ölçüde uzatır. Ayrıca yüksek ortam sıcaklığında motorun verebileceği güç düştüğü için derating hesabı yapılmalı, gerekirse bir üst güç seçilmelidir.

Ahşap tozlu ortamda hangi IP koruma sınıfı uygundur?

Genel ahşap işleme ve levha üretim ortamında IP55 koruma standarttır; toza ve her yönden gelen su jetine karşı koruma sağlar. Çok yoğun ince toz bulunan noktalarda IP65 (toza karşı tam sızdırmazlık) tercih edilir. Toz birikimi soğutmayı engellediği için, IP korumanın yanında soğutma kanatçıklarının düzenli temizliği de motor ömrü için önemlidir.

Fırın fanı motorunda VFD kullanmak mantıklı mı?

Evet. Kurutma fırını fanında VFD ile devir kontrolü, hem kuruma hızını proses ihtiyacına göre ayarlamayı sağlar hem de ciddi enerji tasarrufu getirir. Fan uygulamalarında devir düştüğünde güç tüketimi küp yasasıyla azaldığı için, kısmi debide çalışan bir fan motoru VFD ile önemli oranda daha az enerji harcar. Yüksek verimli motor ile birlikte kullanıldığında tasarruf daha da artar.

Teklif Alın

OSB, MDF ve ahşap kurutma fırını tesisinizin fan, pres, pompa ve konveyör motorlarını tek bir tedarikçiden, doğru izolasyon sınıfı ve IP koruma ile planlamak ister misiniz? Mevcut motorlarınızın etiket bilgilerini veya makine üreticinizin önerdiği güç-devir değerlerini iletin; pik döküm gövdeli, F/H izolasyonlu motorları gerekiyorsa VFD önerisiyle birlikte tek teklifte sunalım. HEM Motor olarak 0,55 – 355 kW arası IE3/IE4 motorları Türkiye stoğundan hızlı sevkiyatla tedarik ediyoruz. Hemen +90 (532) 345 49 86 numarasından bize ulaşın veya iletişim sayfamızdaki formu doldurun; teknik ekibimiz ahşap levha hattınız için en uygun motor seçimini sizinle birlikte planlasın.
