Oluklu mukavva ve karton kutu fabrikaları, sürekli çalışan bir üretim hattı üzerine kuruludur: kağıt rulosu oluk makinesine girer, yapıştırılır, kurutulur, kesilir, dilimlenir ve sonunda kutu haline getirilir. Bu hattın her istasyonu farklı bir motor karakteristiği ister; oluk makinesinin sürekli S1 görev tipinden, kesim ve dilimleme ünitelerinin yüksek devirli çalışmasına, toz aspirasyon fanlarının dış ortam korumasına kadar her noktada doğru elektrik motoru seçimi hattın verimini doğrudan belirler. Bu rehberde oluklu mukavva ve karton kutu fabrikası elektrik motorlarını istasyon istasyon ele alıyor, hangi güç, devir, gövde ve IP korumasının nereye uyduğunu ve stoktan hızlı tedarik için nasıl doğru sipariş verileceğini anlatıyoruz.

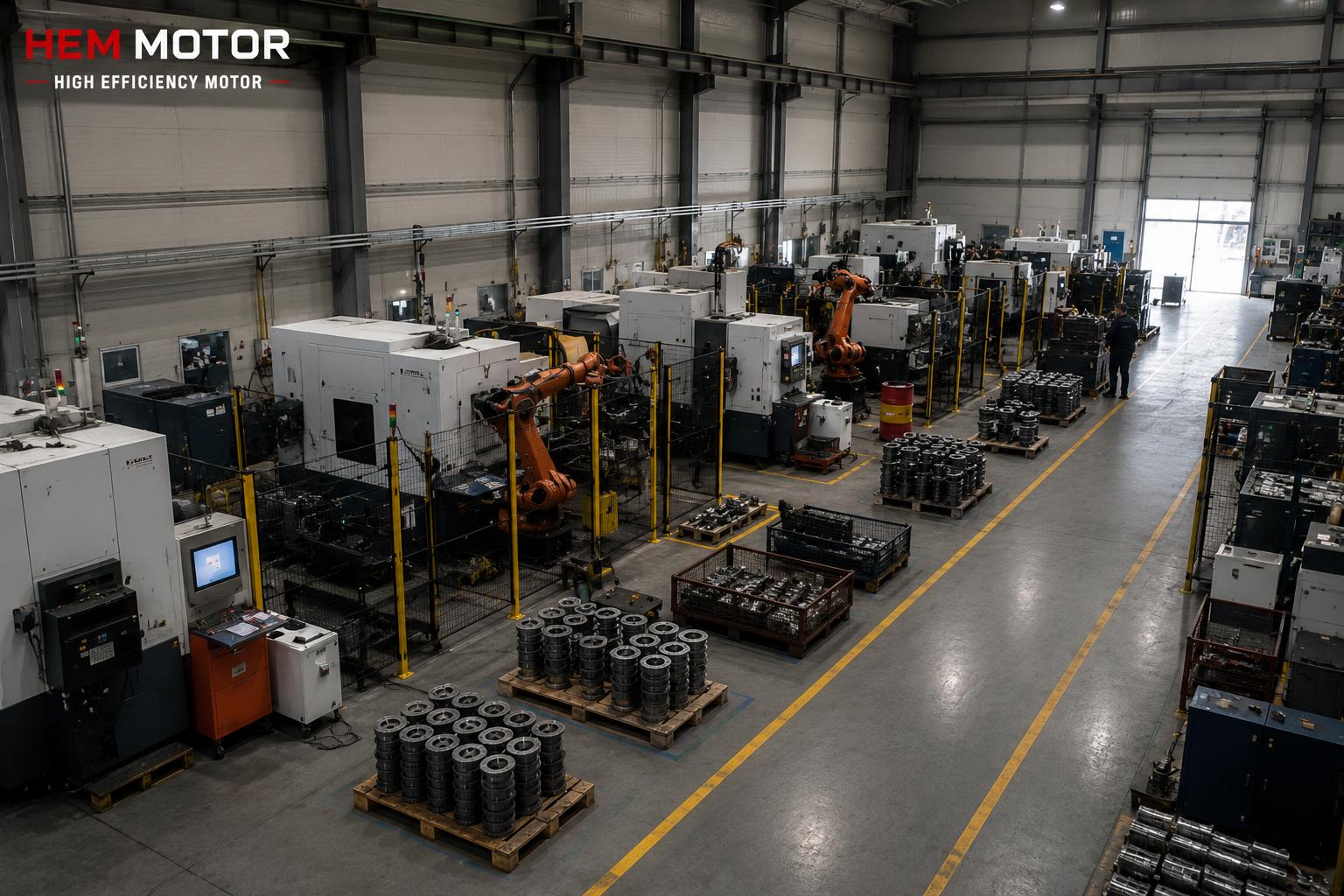

Oluklu mukavva fabrikasında oluk makinesi ve yapıştırma hattı elektrik motorları

Oluklu Mukavva Üretim Hattında Motor Haritası

Bir oluklu mukavva tesisi tek bir makineden değil, birbirine senkron çalışan onlarca tahrik ünitesinden oluşur. Üretim planlamasında her motorun yük profili ayrı düşünülmelidir, çünkü tek bir istasyonun durması tüm hattı durdurur. Motor envanterinizi çıkarırken istasyonları şu ana gruplara ayırmak işinizi kolaylaştırır:

  • Oluk makinesi (corrugator) tahriki: Kağıdı oluklayan ve tek/çift yüzlü mukavvayı oluşturan ana grup. Sürekli ve dengeli tork ister, kesintisiz S1 görev tipinde çalışır.
  • Yapıştırma (glue) ünitesi: Nişasta bazlı tutkalı kontrollü hızda süren silindir tahrikleri. Hassas devir ve düşük titreşim önemlidir.
  • Kurutma ve ısıtma plakaları besleme grupları: Hat hızıyla senkron çalışan çekme ve besleme motorları.
  • Kesim ve dilimleme (slitter-scorer, cut-off): Yüksek devirli, hassas pozisyonlu tahrikler.
  • Toz ve fire aspirasyonu: Karton tozunu ve kesim firelerini toplayan fan ve aspiratör motorları.
  • Konveyör ve istifleme: Kesilen levhaları taşıyan bant ve elevatör tahrikleri.

Bu gruplar arasında geçiş yaparken motorun yalnızca gücünü değil, görev tipini de doğru tanımlamak gerekir. Sürekli ve aralıklı çalışma farkını ayrıntılı incelemek için görev tipi (S1-S6) seçim rehberimize göz atabilirsiniz.

Oluk Makinesi ve Yapıştırma Tahriki: Sürekli S1 ve Düşük Titreşim

Oluk makinesi, tesisin kalbidir ve günün büyük bölümünde durmadan çalışır. Bu yüzden ana tahrik motorları sürekli çalışmaya uygun S1 görev tipinde, F sınıfı izolasyonlu ve IP55 korumalı seçilmelidir. Hat hızının yüksek olduğu modern tesislerde bu motorlar genellikle frekans sürücüsü (VFD) ile sürülür; böylece kağıt cinsine ve gramajına göre hat hızı kademesiz ayarlanabilir.

Güç ve Devir Seçimi

Oluk makinesi ana tahriki, makine boyutuna göre 30 kW ile 132 kW aralığında geniş bir banda yayılır. Çekme ve besleme grupları genellikle 4 kutuplu (1500 d/dk) motorlarla çalışır, çünkü bu devir hem yeterli torku hem de redüktörle uyumlu çıkış devrini sağlar. Yapıştırma silindirleri ise daha düşük çıkış devri gerektirdiğinden, çoğu zaman sonsuz dişli redüktörler veya helisel sonsuz dişli redüktörler ile birlikte kullanılır. Motor + redüktör kombinasyonunda çıkış devri ve torku doğru hesaplamak için monoblok redüktörlü motor seçim yazımız yol göstericidir.

Verimlilik: IE3 mü IE4 mü?

Oluk makinesi gibi günde 16-24 saat çalışan ana tahriklerde, enerji maliyeti motorun satın alma maliyetinin çok üzerine çıkar. Bu nedenle bu istasyonlarda IE4 Süper Premium motorlar hızlı geri ödeme sağlar. Daha az çalışan yardımcı istasyonlarda ise IE3 motorlar dengeli bir tercihtir. Mevzuatın hangi güçte hangi verim sınıfını zorunlu kıldığını verimlilik zorunluluğu yazımızda netleştirdik. Genel bir kural olarak 0,75 kW üzeri sürekli çalışan motorlarda en az IE3, çok yüksek çalışma saatli kritik tahriklerde ise IE4 önerilir.

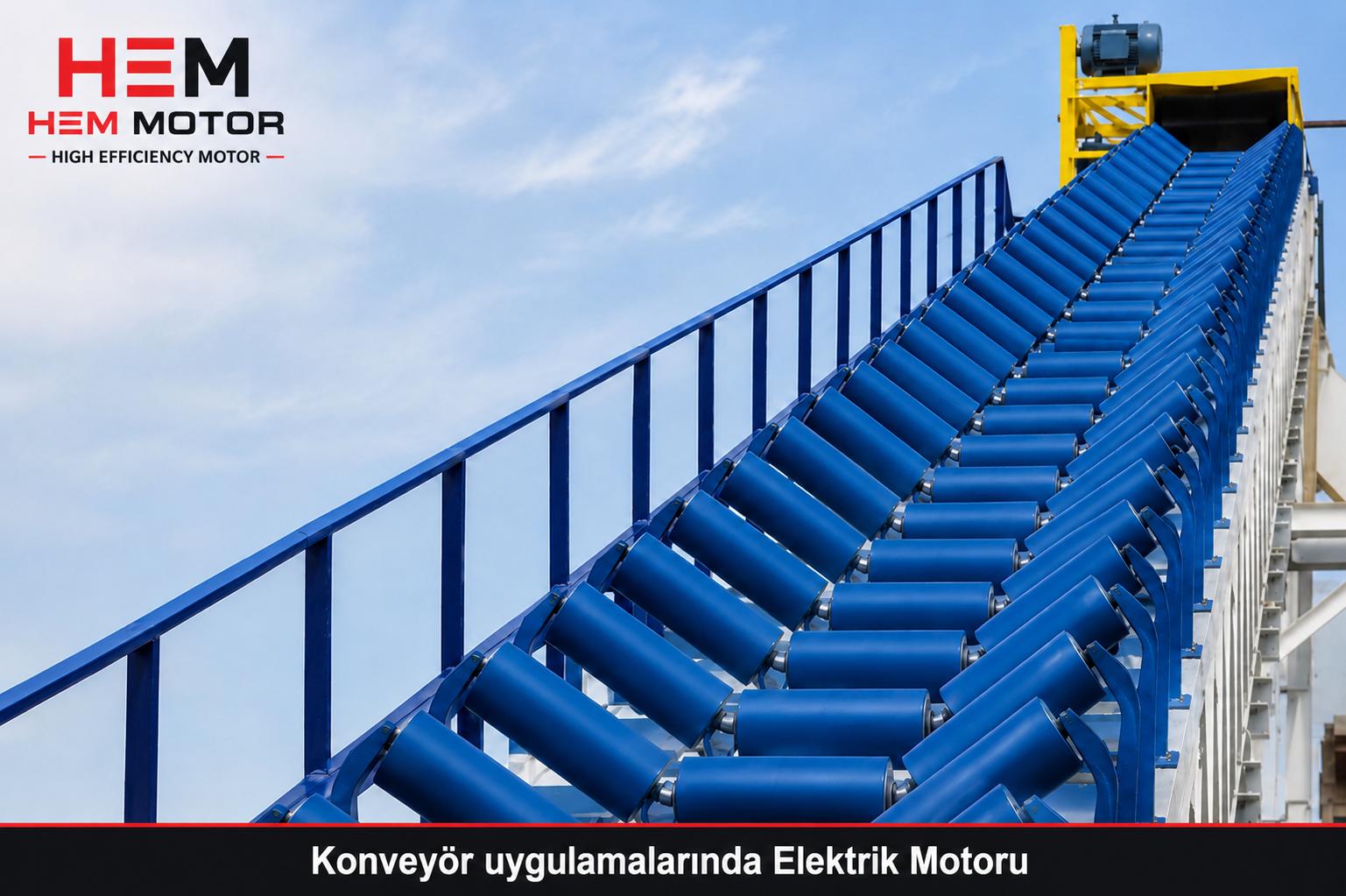

Karton kutu fabrikasında kesim, dilimleme ve toz aspirasyon fan motorları

Kesim, Dilimleme ve Konveyör Tahrikleri

Kesim ve dilimleme istasyonları (slitter-scorer, rotary cut-off), oluklu levhayı sipariş ölçüsünde kesip oluk açan yüksek hassasiyetli ünitelerdir. Bu tahriklerde önemli olan yalnızca güç değil, devre cevap hızı ve düşük titreşimdir. Titreşimli bir motor, kesim kenarında çapak ve ölçü sapması oluşturur. Bu yüzden bu istasyonlarda dengelenmiş rotorlu, düşük titreşimli motorlar tercih edilir; konuyu gürültü ve titreşim yazımızda ayrıntılandırdık.

Konveyör ve istifleme bantları ise genellikle 4 veya 6 kutuplu motorlarla, redüktörlü olarak çalışır. Bu noktada B5 flanşlı veya B35 ayaklı-flanşlı bağlantı tipleri yaygındır; doğru montaj tipini seçmek için bağlantı şekilleri sayfamızı inceleyebilirsiniz. Kağıt ve ambalaj hatlarındaki tork ve süreklilik gereksinimlerini daha geniş ele aldığımız kağıt ve ambalaj fabrikası motor seçimi yazımız bu hat için tamamlayıcıdır.

Toz ve Fire Aspirasyonu: Fan Motorlarında Doğru Seçim

Oluklu mukavva üretiminde kesim ve dilimleme sırasında ciddi miktarda karton tozu ve fire açığa çıkar. Bu tozun toplanması, hem yangın güvenliği hem de makine ömrü açısından kritiktir. Aspirasyon fanları ve siklon besleme blowerları, sürekli çalışan, tozlu ortama açık motorlardır; bu nedenle en az IP55 koruma ve iyi soğutma şarttır. Toz birikimi soğutmayı engellediğinde motor aşırı ısınır, bu yüzden periyodik temizlik planlanmalıdır.

Aspiratör ve toz toplama fanlarının güç ve devir seçimini, debi-basınç eşleştirmesiyle birlikte aspiratör ve toz toplama fan motoru yazımızda ayrıntılı anlattık. Tozlu ve fireli ortamda gövde malzemesi olarak pik döküm tercih ediliyorsa, korozyon ve dayanım açısından sıcak ve tozlu ortamda motor seçimi yazımız da incelenmelidir.

IP Koruma Sınıfı

Tesis içindeki temiz alanlarda IP55 yeterli olurken, doğrudan toz püskürtmesine maruz aspirasyon hatlarında ve dış ortama açık fan gruplarında IP65 değerlendirilebilir. IP55 ve IP65 arasındaki farkı ve nerede hangisinin gerektiğini IP koruma sınıfı seçim yazımızda bulabilirsiniz.

İkame Motor ve Acil Tedarik

Oluklu mukavva hatları durduğunda saatlik üretim kaybı yüksektir. Bu yüzden kritik istasyonların yedek motorlarını stokta bulundurmak akıllıca bir önlemdir. Hangi güçlerin yedekte tutulması gerektiğini kritik yedek motor listesi yazımızda ele aldık. Mevcut bir motoru birebir değiştirirken etiket bilgisinden doğru eşleştirme yapmak, yanlış motor gelmesini önler; bu konuda konveyör bant motoru acil ikame yazımız pratik bir kontrol listesi sunar.

HEM Motor olarak oluklu mukavva ve karton kutu fabrikalarına IE3 ve IE4 verimlilik sınıfında, 0,55 kW ile 355 kW arasında geniş bir güç aralığında, pik döküm ve alüminyum gövde seçenekleriyle motor tedarik ediyoruz. Tüm motorlarımız %100 bakır sargılı, F sınıfı izolasyonlu ve IP55 korumalıdır.

Tek Yüz, Çift Yüz ve Kombine Hat Tahriklerinde Senkron

Oluklu mukavva üretiminde tek yüz (single facer), çift yüz (double backer) ve köprü (bridge) bölümleri ardışık çalışır ve aralarındaki hız uyumu hattın stabilitesini belirler. Tek yüz biriminde oluk silindirleri ile baskı silindiri arasındaki çevresel hız farkı, oluğun düzgün oluşmasını etkiler; bu yüzden bu bölümün tahrik motoru, hat hızıyla orantılı ve kararlı devir üretmelidir. Çift yüz biriminde ise alt ve üst kâğıt, ısıtma plakaları üzerinde köprü hızına uyumlu çekilir. Bu üç bölüm arasındaki senkron kaybı, ya kâğıdın gevşemesine ya da gerilip kopmasına yol açar.

Bu senkronu sağlamak için modern hatlarda her ana bölüm ayrı motor ve ayrı frekans sürücüsüyle sürülür; bölümler arası hız oranı kontrol sisteminden ayarlanır. Bu yapıda motorun devir kararlılığı kadar, sürücüyle uyumu da önemlidir. Sürücü ile çalışan motorlarda izolasyon ve rulman tercihini neden ayrı değerlendirmek gerektiğini VFD ile asenkron motor yazımızda ele aldık. Köprü bölümündeki ara stok (festoon) hareketini dengeleyen motorlar ise düşük ataletli ve hızlı cevaplı seçilir; bu, kâğıt birikimini ve boşalmasını yumuşak yönetmeyi sağlar.

Hat hızı arttıkça motorların ısı yükü de artar. Sürekli yüksek hızda çalışan tek yüz ve çift yüz tahriklerinde, motorun anma gücünü hat tepe hızına göre değil, ortalama sürekli yüke göre doğru boyutlandırmak önemlidir. Aşırı büyük seçilen motor kısmi yükte verimini düşürürken, küçük seçilen motor sürekli ısınır. Doğru boyutlandırmayı ve yük oranının verime etkisini yük oranı ve doğru boyutlandırma yazımızda sayısal örneklerle açıkladık.

Klişe Baskı (Flexo) ve Kutu Yapım Hattı Motorları

Oluklu levha üretildikten sonra kutu yapım hattına (flexo folder gluer, die-cutter, oluklama-katlama-yapıştırma) geçer. Bu makineler baskı, kesim kalıbı, katlama ve yapıştırma istasyonlarından oluşur ve her biri farklı bir motor karakteristiği ister. Flekso baskı istasyonunda renk kaydının (register) tutması için devir kararlılığı, tıpkı klasik baskıda olduğu gibi kritiktir; bu yüzden bu tahrikler düşük titreşimli ve sürücü kontrollü seçilir. Kesim kalıbı (die-cutter) istasyonunda ise ani yük değişimleri olur; kalıbın levhayı kestiği anda moment yükselir, bu darbeli yüke dayanıklı motor gerekir.

Kutu yapım hattının katlama ve yapıştırma bölümleri genellikle redüktörlü ve düşük çıkış devirli çalışır. Bu noktada motor + redüktör kombinasyonunun çıkış torkunu doğru hesaplamak, kutunun düzgün katlanması için belirleyicidir. Orta güçlerde sonsuz dişli redüktörler, daha yüksek torkta ve sürekli hatta ise helisel sonsuz dişli redüktörler tercih edilir. Hattın tamamında verim önemliyse, sürekli çalışan istasyonlarda verimli elektrik motorları gamı değerlendirilebilir.

Kutu yapım hattında ürün geçişleri sık olduğundan, makineler gün içinde defalarca durur ve kalkar. Bu kalkış-duruş sıklığı motorun görev tipini etkiler; sürekli S1 yerine sık başlatmalı bir profil söz konusu olduğunda, motorun ısı dengesini ve kalkış akımını yönetmek önem kazanır. Bu konuyu daha geniş ele aldığımız görev tipi seçim yazımız, kutu yapım hattı motorları için doğru profili belirlemenize yardımcı olur. Doğru montaj tipini seçmek de hattaki akuple bağlantılar için önemlidir; bağlantı şekilleri sayfamızda B3, B5 ve B35 seçeneklerini karşılaştırabilirsiniz.

Sipariş Öncesi Toplanması Gereken Hat Verileri

Oluklu mukavva tesisleri için doğru motor teklifi vermek, ortam tahminiyle değil somut hat verisiyle mümkündür. Bir motoru eşleştirmeden önce şu bilgileri toplamak, hem yanlış teslimatı önler hem de termin süresini kısaltır: mevcut motorun etiketindeki güç (kW), devir (d/dk), gerilim ve bağlantı tipi; makinenin hat hızı ve işlediği kâğıt gramaj aralığı; tahrikin sürekli mi yoksa sık başlatmalı mı çalıştığı; ortamdaki toz ve nem yükü. Bu verilerle motorun gücü, kutup sayısı, gövde boyu ve IP koruması birlikte belirlenir.

Özellikle ikame siparişlerinde mevcut motorun gövde boyu (IEC frame), mil çapı ve flanş ölçüleri birebir eşleşmelidir; aksi halde motor mekanik olarak makineye oturmaz. Etiket bilgisinden doğru eşleştirme yapmanın kontrol listesini yanlış motor gelmesini önleyin yazımızda adım adım verdik. Birden fazla istasyon için aynı anda motor alınacaksa, toplu alımda maliyet ve teslimat avantajını toptan alımda maliyet düşürme yazımızda ele aldık.

Oluklu mukavva ve karton kutu tesisleri çoğunlukla çok vardiya çalışır; bu da motorların yıllık çalışma saatini ve dolayısıyla enerji maliyetini yükseltir. Bu nedenle ana tahriklerde verim sınıfı kararı, yalnızca satın alma fiyatına değil toplam sahip olma maliyetine göre verilmelidir. Yüksek çalışma saatli bir tesiste verimli motorun kendini ne kadar sürede amorti ettiğini görmek için toplam sahip olma maliyeti (TCO) yazımız yol gösterir.

Son olarak, oluklu mukavva hattındaki motorların büyük kısmı pik döküm gövde ile tedarik edilir; çünkü pik döküm hem mekanik darbeye hem de sürekli titreşime alüminyuma göre daha dayanıklı bir taban sunar. Tozlu ve sürekli çalışan bu ortamda gövde malzemesinin doğru seçimi, motorun saha ömrünü doğrudan etkiler. Pik döküm ve alüminyum gövde arasındaki farkı, hangi ortamda hangisinin tercih edilmesi gerektiğiyle birlikte pik döküm mü alüminyum gövde mi yazımızda ayrıntılı karşılaştırdık. Tesisinizdeki her istasyonun yük ve ortam koşulunu birlikte değerlendirerek, doğru gövde ve verim sınıfını içeren bütüncül bir motor listesi oluşturmanıza yardımcı oluyoruz.

Sıkça Sorulan Sorular

Oluk makinesi ana tahriki için hangi güç ve devir uygundur?

Oluk makinesi ana tahriki makine boyutuna göre genellikle 30-132 kW aralığında, 4 kutuplu (1500 d/dk) motorlarla çalışır. Sürekli üretim için S1 görev tipi, F sınıfı izolasyon ve IP55 koruma standarttır. Hat hızını kademesiz ayarlamak için motor genellikle frekans sürücüsüyle birlikte tedarik edilir. Doğru güç, makinenizin hat hızına ve kağıt gramajına göre belirlenir; bize makine etiketi ve hat verilerinizi iletirseniz uygun motoru öneririz.

Toz aspirasyon fanları için IP55 yeterli mi yoksa IP65 mi gerekir?

Tesis içindeki normal aspirasyon fanlarında F sınıfı izolasyonlu IP55 motorlar yeterlidir. Ancak doğrudan yoğun toz püskürtmesine maruz hatlarda, dış ortama açık fan gruplarında veya nemli alanlarda IP65 koruma önerilir. Soğutma kanatçıklarına toz biriktiğinde motor ısınır, bu nedenle koruma sınıfı kadar düzenli temizlik de önemlidir.

Kesim ve dilimleme motorlarında neden düşük titreşim önemlidir?

Kesim ve dilimleme istasyonları ölçü hassasiyeti yüksek ünitelerdir. Titreşimli bir motor kesim kenarında çapak, ölçü sapması ve oluk açma hatası oluşturur; ayrıca rulman ömrünü kısaltır. Bu yüzden bu istasyonlarda dengelenmiş rotorlu, düşük titreşim sınıfına sahip motorlar tercih edilir. Bu, hem ürün kalitesini hem de makine ömrünü doğrudan iyileştirir.
