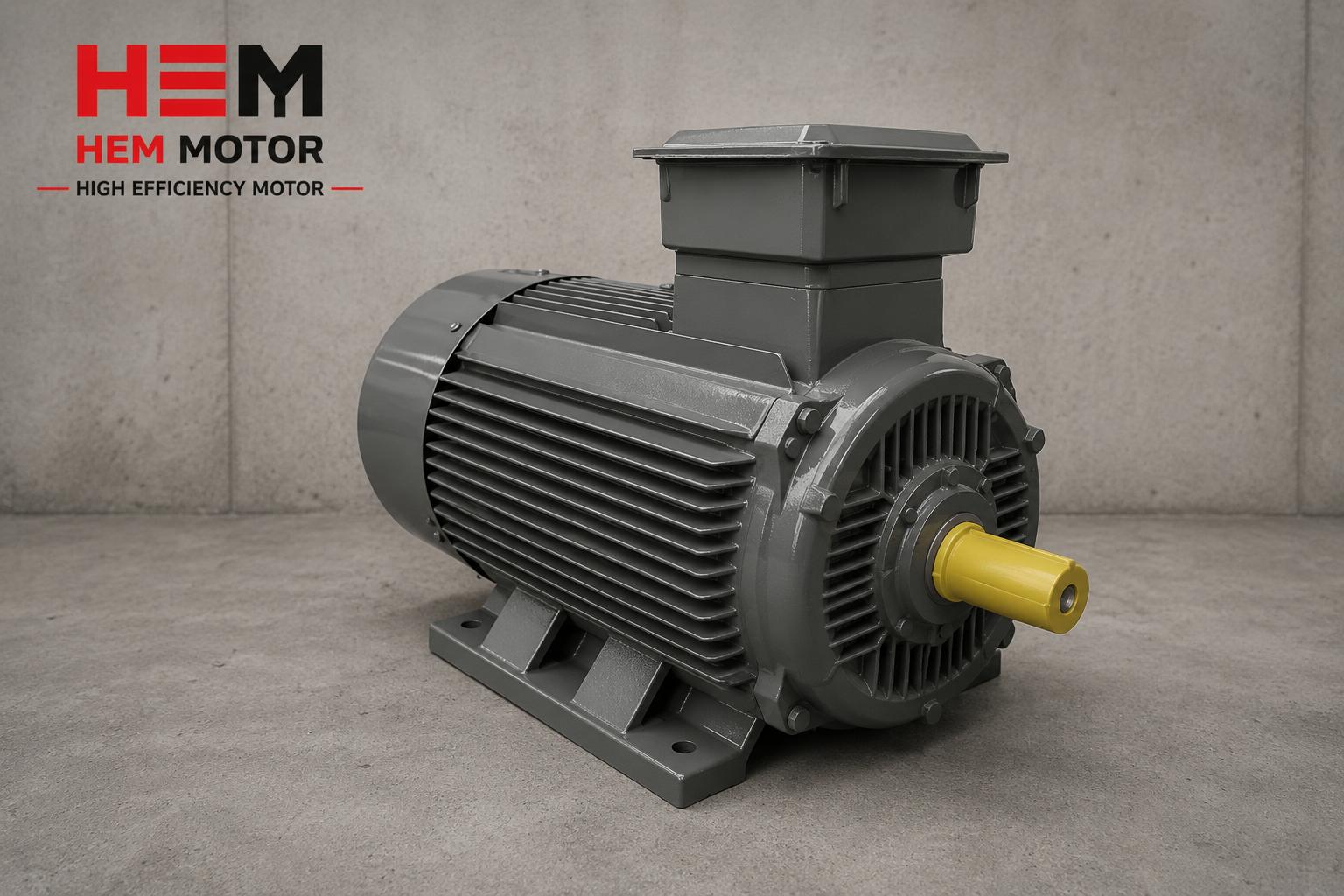

Pik döküm motor gövdesinde kaburga (rib) tasarımı, soğutma kanatçıkları ve rijitlik

Motor Gövdesinde Kaburga Nedir, Ne İşe Yarar?

Kaburga (rib), gövde yüzeyinden çıkıntı yapan, döküm sırasında gövdeyle tek parça oluşturulan ince duvarlardır. Pik döküm motorlarda kaburgalar iki temel işlevi yerine getirir. Birincisi termaldir: dış yüzeydeki kaburgalar (soğutma kanatçıkları), gövdenin hava ile temas eden yüzey alanını artırarak motorun ürettiği ısının dışarı atılmasını kolaylaştırır. İkincisi mekaniktir: kaburgalar gövdenin atalet momentini ve eğilme direncini artırarak, malzeme miktarını fazla artırmadan gövdeyi çok daha rijit hale getirir. Yani aynı kaburga, hem soğutmaya hem dayanıma hizmet eden çift görevli bir tasarım unsurudur. Bu çift işlev, kaburga tasarımını bir motorun en ekonomik mühendislik çözümlerinden biri yapar: tek bir döküm hamlesiyle hem ısı atımı hem rijitlik aynı anda kazanılır, ek parça veya ek montaj gerektirmez.

Kaburgaların yönü ve yerleşimi de işlevlerine göre değişir. Dış soğutma kanatçıkları genellikle motorun eksenine paralel uzanır; çünkü arka fanın üflediği hava bu yönde aktığında kanatçıklar arasından engelsiz geçer ve ısıyı verimli süpürür. Gövde rijitliğini sağlayan yapısal kaburgalar ise daha çok yük taşıyan yönlerde, ayak bölgeleri ve flanş çevresinde yoğunlaşır. Bu nedenle bir gövdedeki kaburga deseni, mühendislik kararlarının görünür bir haritasıdır; rastgele değil, amaca yönelik yerleştirilir.

Pik dökümün bu işlev için tercih edilmesinin nedeni, malzemenin doğasıdır. Pik döküm (cast iron), yüksek mekanik dayanım ve mükemmel titreşim sönümleme özelliği sunar; karmaşık kaburga geometrilerini tek parça olarak dökmeye de elverişlidir. Pik dökümün alüminyuma göre avantajlarını ve hangi ortamda hangisinin tercih edilmesi gerektiğini pik döküm mü alüminyum gövde mi yazısında ayrıntılı ele aldık. Gövde malzemesinin tüm gamımızda standart sunulduğu pik döküm gövde boyu ve güç eşleşmesi yazısı ise doğru gövde seçimine yardımcı olur.

Dış Soğutma Kaburgaları ve Isı Atımı

Bir elektrik motorunda üretilen kayıp ısı, sargı izolasyonunun ve rulmanların ömrünü doğrudan etkiler. Bu ısının dışarı atılmasının ana yolu, gövde yüzeyinden havaya ısı transferidir. Dış kaburgalar (soğutma kanatçıkları) tam burada devreye girer: kanatçık sayısı, yüksekliği ve aralığı arttıkça gövdenin ısı atan yüzey alanı büyür. Arka fan, bu kanatçıkların üzerinden hava üfleyerek (IC411 tipi yüzeyden soğutma) ısı atımını ciddi biçimde artırır. Motor soğutma yöntemlerini ve IC411/IC416 farkını elektrik motoru soğutma yöntemleri yazısında inceleyebilirsiniz.

Burada kritik bir denge vardır. Çok sık ve derin kanatçıklar yüzey alanını artırır ama kanatçıklar arası boşluk fazla daralırsa toz ve kir birikir; bu da soğutmayı tıkar. İyi tasarlanmış bir kaburga geometrisi, hem yeterli yüzey alanı sağlar hem de hava akışının kanatçıklar arasında rahatça dolaşmasına izin verir. Tozlu ortamlarda kanatçık arası kir birikiminin soğutmaya etkisini ve temizliğin önemini pik döküm motorda soğutma kanatçıkları ve kir birikimi yazısında ele aldık. Fan kapağının kanatçıklar üzerindeki hava akışını yönlendirme görevini ise fan kapağı ve koruma kafesi seçimi yazısında bulabilirsiniz.

İç Kaburgalar ve Gövde Rijitliği

Bir motor gövdesinin rijitliği (eğilmeye ve burulmaya karşı direnci), motorun çalışma kalitesini doğrudan belirler. Rijit bir gövde, stator paketini sağlam tutar, hava aralığını (rotor ile stator arasındaki boşluğu) sabit korur ve titreşimleri sönümler. Gövde yeterince rijit değilse, yük altında hafif deformasyonlar bile hava aralığını bozar, gürültü ve titreşim artar, rulman yükleri dengesizleşir ve ömür kısalır. İşte iç ve gövde boyunca uzanan kaburgalar, malzeme ağırlığını fazla artırmadan bu rijitliği sağlayan ana unsurdur.

Pik dökümün üstün titreşim sönümleme özelliği, kaburgalı tasarımla birleştiğinde özellikle ağır ve darbeli yüklerde belirgin bir avantaja dönüşür. Konkasör, değirmen, pres gibi darbeli uygulamalarda gövde rijitliği kritik öneme sahiptir; bu konuyu pik döküm gövdeli motorda darbe dayanımı ve gövde rijitliği yazısında derinlemesine işledik. Titreşimin kabul edilebilir sınırlarını ve balansla ilişkisini ise ISO 10816/20816 titreşim ve balans yazısı netleştirir.

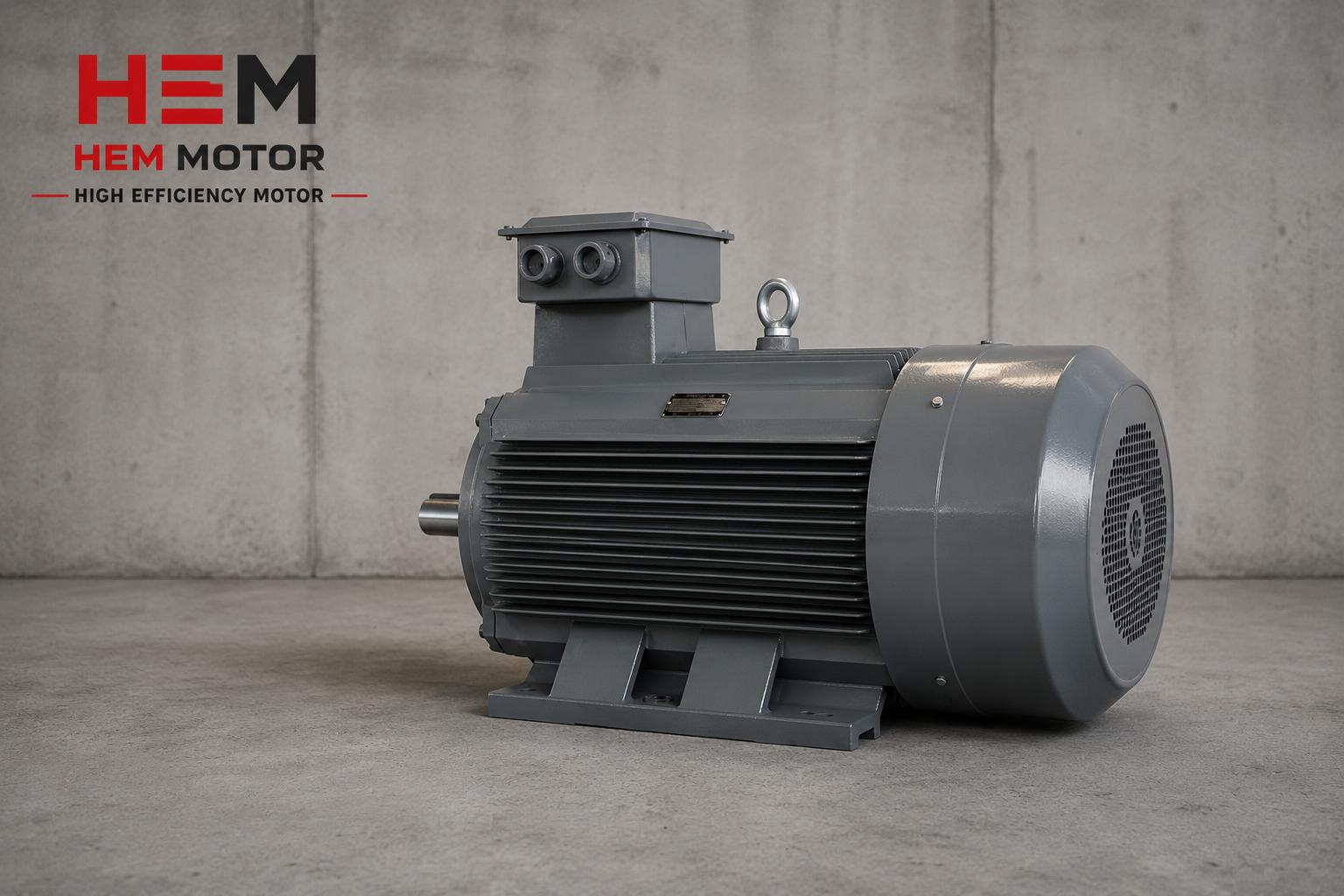

İç döküm kaburgaların gövde rijitliğine ve titreşim sönümlemeye katkısı

Kaburga Geometrisinin Titreşim ve Dayanıma Katkısı

Kaburgaların yalnızca varlığı değil, geometrisi de önemlidir. Kaburganın yüksekliği, kalınlığı, kök yarıçapı (gövdeyle birleştiği yerdeki yuvarlatma) ve dağılımı, hem dayanımı hem de döküm kalitesini etkiler. Keskin köşeli, ani kesit değişimi olan kaburgalar gerilim yığılmasına ve döküm sırasında çatlama riskine yol açar. İyi tasarlanmış kaburgalar ise kök yarıçaplarıyla yumuşak geçişler içerir; bu hem dökümü kolaylaştırır hem de yük altında çatlama riskini azaltır. Düzgün dağıtılmış kaburgalar, gövdenin doğal titreşim frekanslarını çalışma devrinden uzaklaştırarak rezonans riskini de düşürür. Rezonans, gövdenin doğal frekansı motorun döner kısmının frekansıyla çakıştığında ortaya çıkar ve titreşimi tehlikeli düzeyde büyütebilir; iyi bir kaburga dağılımı gövdeyi sertleştirerek doğal frekansı yukarı taşır ve bu çakışmayı önler.

Kaburga geometrisi ayrıca gövdedeki ısının dağılımını da etkiler. İyi tasarlanmış kaburgalar, sıcak bölgelerden (örneğin sargının yoğunlaştığı orta gövde) ısıyı çevreye yayarak sıcak nokta oluşumunu azaltır. Sıcak noktalar, sargı izolasyonunun yerel olarak hızla yaşlanmasına yol açan en sinsi ömür düşmanlarındandır. Sargı sıcaklığını noktasal izlemek ve sıcak nokta riskini erken yakalamak için PT100 ve PTC termistör ile sıcaklık izleme yazısı pratik bir çözüm sunar.

Bu nedenle kaburga geometrisi, döküm kalitesinin de bir aynasıdır. Düzgün, simetrik ve pürüzsüz kaburgalar; kaliteli kalıp ve kontrollü döküm sürecinin işaretidir. Döküm kalitesinin gözeneklilik, cidar kalınlığı gibi göstergelerini pik döküm motorda döküm kalitesi yazısında ayrıntılı bulabilirsiniz. Gövdenin işleme toleransı ve merkezleme kalitesini ise gövde işleme, tolerans ve merkezleme yazısı ele alır.

Kaliteli Kaburga ile Zayıf Kaburgayı Ayırt Etmek

Alıcı için en pratik soru şudur: iyi bir kaburga tasarımını gözle nasıl anlarım? Birkaç somut işaret yardımcı olur. Kaliteli bir pik döküm gövdede kaburgalar düzgün ve simetrik dağılmıştır, kalınlıkları tutarlıdır, yüzeyleri pürüzsüzdür ve kök bölgelerinde yumuşak yuvarlatmalar görülür. Zayıf bir gövdede ise kaburgalar ince ve seyrektir, kalınlıkları düzensizdir, yüzeyde döküm hataları (gözenek, çapak, kaçık) bulunur ve kök bölgeleri keskindir. Ayrıca, hafifletilmiş bir gövde elde tutulduğunda beklenenden hafif gelir; bu, cidar kalınlığının ve kaburga kütlesinin düşürüldüğünün işareti olabilir. Maliyet düşürmek için cidarı ve kaburgayı inceltmek, kısa vadede ucuz bir motor verir ama uzun vadede hem soğutma hem rijitlik açısından bedel ödetir.

Bir başka pratik kontrol, gövdeyi hafifçe tıklatıp çıkan sesi dinlemektir. Kaliteli, gözeneksiz ve düzgün dökülmüş bir pik gövde, net ve tok bir ses verir; içinde döküm boşlukları veya gözeneklilik bulunan zayıf bir gövde ise daha boğuk ve çatlak bir ses çıkarır. Bu basit yöntem laboratuvar testinin yerini tutmaz ama saha koşullarında alıcıya hızlı bir fikir verir. Etiket bilgisiyle gövde boyunu ve beklenen ağırlığı karşılaştırmak için anma plakası ve etiket okuma rehberi ile gövde-güç eşleşmesini doğrulayabilirsiniz.

Bu görsel ipuçları, motorun ömrü ve dayanımı hakkında önemli bilgi verir. Gövde kalitesinin erken arızayı nasıl önlediğini elektrik motoru ömrü ve erken arıza nedenleri yazısında, teslim sırasında gövde ve etiket kontrolünü ise elektrik motoru teslim ve kabul muayenesi yazısında bulabilirsiniz. Pik döküm gövdeli motorlarda gövde boyu ve ağırlık ilişkisini ise IEC 56-355 gövde büyüklükleri ve ağırlık yazısı açıklar.

Kaburga Tasarımının Ömre ve Bakıma Etkisi

İyi bir kaburga tasarımı, motorun ömrünü dolaylı ama güçlü biçimde uzatır. Daha iyi soğuyan bir gövde, sargı izolasyonunu ve rulmanları daha düşük sıcaklıkta tutar; bu doğrudan ömür demektir. Daha rijit bir gövde, hava aralığını sabit tutarak titreşimi azaltır ve rulman yüklerini dengeler. Yani kaburga tasarımı yalnızca bir görünüm meselesi değil, ömrü ve güvenilirliği belirleyen bir mühendislik unsurudur.

Bakım açısından da kaburgalar önemlidir: kanatçıklar arası kir birikimi soğutmayı bozduğunda motor aşırı ısınır ve ömrü kısalır. Bu yüzden tozlu ortamlarda düzenli kanatçık temizliği bakım planına dâhil edilmelidir. Genel bakım takvimi için elektrik motoru bakımı ve periyodik kontrol takvimi, sıcak ve tozlu ortamda doğru gövde ve izolasyon seçimi için ise sıcak ve tozlu ortamda motor yazısı yol gösterir. Açık saha ve korozyon koruması için pik döküm motorlarda korozyon koruması yazısı tamamlayıcı olacaktır. Tüm gövde seçeneklerimiz ve elektrik motoru çözümlerimiz ana sayfamızdan incelenebilir.

Kaburga, Topraklama Civatası ve Mekanik Bağlantı Noktaları

Pik döküm gövdedeki kaburgalar yalnızca soğutma ve rijitlik sağlamaz; aynı zamanda gövdeye eklenen mekanik bağlantı noktalarının (topraklama civatası, kaldırma mapası, klemens kutusu oturma yüzeyi) sağlam bir zemine oturmasını mümkün kılar. Kalın ve düzgün dökülmüş bir gövde, topraklama civatasının güvenli sıkılmasına ve elektriksel güvenliğin sağlanmasına imkân verir. Topraklama ve elektriksel güvenliğin doğru kurulumunu pik döküm motorda topraklama ve elektriksel güvenlik yazısında ele aldık.

Aynı şekilde, gövdedeki kaldırma mapası bölgesi de yeterli et kalınlığı ve kaburga desteği gerektirir; aksi halde ağır motorun vinçle kaldırılması sırasında risk doğar. Motorun ağırlığını, kaldırma noktalarını ve güvenli taşımayı kaldırma mapası ve güvenli taşıma yazısında bulabilirsiniz. Klemens kutusunun gövdeye sağlam ve IP korumalı oturması için ise motor klemens kutusu ve kablo bağlantısı yazısı yol gösterir.

Kaburga Tasarımı Hangi Uygulamalarda Daha Belirleyicidir?

Her uygulamada kaburga tasarımının önemi aynı değildir. Hafif ve sabit yüklü, temiz ortamda çalışan küçük güçlü bir motorda kaburga tasarımı daha az kritikken; ağır, darbeli, tozlu veya yüksek ortam sıcaklığında çalışan büyük güçlü motorlarda kaburga tasarımı doğrudan ömrü belirler. Konkasör ve değirmen tahriki, ağır hizmet konveyörler, pres ve kırıcı uygulamaları, hem yüksek ısı yükü hem de mekanik zorlanma içerdiğinden iyi kaburga tasarımına en çok ihtiyaç duyan alanlardır.

Ağır hizmet konveyör tahriki için doğru gövde ve dayanım seçimini ağır hizmet konveyör tahrik motoru yazısında, yüksek ortam sıcaklığında güç düşümünü ise yüksek ortam sıcaklığında pik döküm motor yazısında bulabilirsiniz. Büyük güçlerde pik döküm ile çelik konstrüksiyon gövde arasındaki seçimi ise pik döküm mü çelik konstrüksiyon gövde mi yazısı netleştirir.

Madencilik, taş kırma ve çimento gibi sektörler, kaburga tasarımının önemini en somut hisseden alanlardır. Bu tesislerde motor, hem yüksek ortam sıcaklığında hem yoğun toz altında hem de darbeli yük altında çalışır; üç zorluk aynı anda gövdeyi sınar. İyi kaburga tasarımı, bu koşullarda motorun hem serin kalmasını hem de mekanik olarak ayakta durmasını sağlar. Konkasör ve taş kırma uygulamalarında motor seçimini konkasör ve taş kırma tesisi motor seçimi yazısında, ağır darbeli yükte volan ve atalet konusunu ise darbeli yükte motor seçimi yazısında bulabilirsiniz.

Sıkça Sorulan Sorular

Daha çok kaburga her zaman daha iyi soğutma mı demektir?

Tam olarak değil. Kanatçık sayısı ve yüksekliği yüzey alanını artırır, ancak kanatçıklar arası boşluk çok daralırsa hava akışı zorlaşır ve toz birikimi soğutmayı tıkar. İyi tasarım, yeterli yüzey alanı ile rahat hava akışı arasındaki dengeyi kurar. Bu yüzden yalnızca kanatçık sayısına değil, geometrinin bütününe ve hava akış yönüne bakmak gerekir.

Kaburga tasarımı motorun rijitliğini gerçekten etkiler mi?

Evet, doğrudan etkiler. Gövde boyunca uzanan kaburgalar, malzeme ağırlığını fazla artırmadan gövdenin eğilme ve burulma direncini yükseltir. Rijit bir gövde hava aralığını sabit tutar, titreşimi sönümler ve rulman yüklerini dengeler; bu da daha sessiz çalışma ve daha uzun ömür demektir. Özellikle darbeli ve ağır yüklerde rijitlik belirleyicidir.

Bir motorun kaburga kalitesini siparişten önce nasıl değerlendiririm?

Kaburgaların düzgün ve simetrik dağılımına, kalınlık tutarlılığına, yüzey pürüzsüzlüğüne ve kök bölgelerindeki yumuşak yuvarlatmalara bakın. Gözenek, çapak ve kaçık gibi döküm hataları zayıf kaliteyi işaret eder. Ağırlığın gövde boyuna uygun olması da önemlidir. İhtiyacınızı bizimle paylaşırsanız, uygulamanıza uygun kaliteli pik döküm gövdeli motoru birlikte belirleriz.

Teklif Alın

Uygulamanıza uygun, kaliteli kaburga tasarımına sahip pik döküm gövdeli elektrik motorları için bizimle iletişime geçin. Güç, devir ve gövde seçimini birlikte planlamak üzere +90 (532) 345 49 86 numaralı hattımızdan ulaşabilir veya iletişim sayfamız üzerinden talep oluşturabilirsiniz.

Satın Alma ve Seçim Kontrol Listesi

  • Gövde malzemesini uygulamaya göre seçin (ağır/darbeli yük ve sıcak-tozlu ortam için pik döküm).
  • Dış soğutma kanatçıklarının sayısı, yüksekliği ve hava akış yönünü değerlendirin.
  • Kaburgaların düzgün, simetrik dağılımını ve kalınlık tutarlılığını gözle kontrol edin.
  • Kök yarıçaplarının yumuşak (keskin değil) olduğunu ve döküm hatası bulunmadığını doğrulayın.
  • Gövde ağırlığının gövde boyuna uygun olduğundan emin olun (aşırı hafiflik şüphe nedenidir).
  • Tozlu ortamda kanatçık arası temizliği bakım planına ekleyin.
  • İzolasyon sınıfı (F/H) ve IP koruma sınıfını ortama göre belirleyin.
  • Teslim alırken gövdeyi, kaburgaları ve etiketi muayene edin; hasar ve döküm kusuru arayın.
