Pik döküm gövdeli bir elektrik motorunda dış görünüm sağlam olsa da, torku makineye gerçekten aktaran parça mildir. Mil, motorun ürettiği döndürme momentini kaplin, kasnak ya da redüktör girişine ileten can damarıdır ve yapıldığı çeliğin kalitesi, motorun ağır yükte ne kadar güvenilir çalışacağını doğrudan belirler. Bu yazıda pik döküm motorlarda mil malzemesini — en yaygın C45 (1.0503) ıslah çeliği ile alaşımlı çelikler arasındaki farkı, akma/çekme dayanımını, kama yuvasını, yorulma davranışını ve büyük güçte alaşımlı mil gerekliliğini alıcı gözüyle ele alıyoruz. Bu yazı, mil çapı ve kama ölçüsü konusundan farklı olarak doğrudan malzeme ve çelik kalitesi odağındadır.

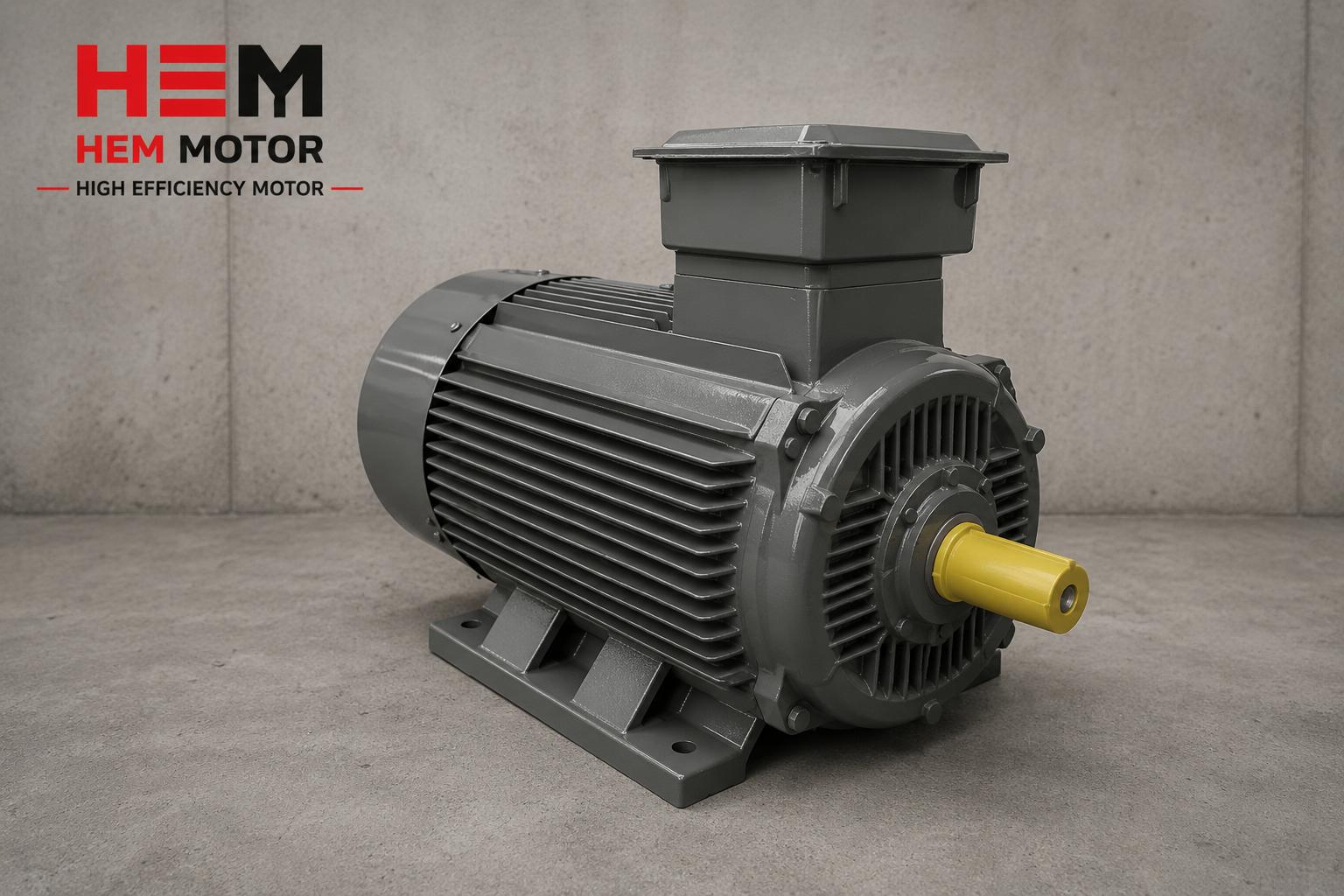

Pik döküm motorda C45 ıslah çeliği mil ve kama yuvası kesiti

Motor Mili Neden Kritik Bir Parçadır?

Mil; tork iletimi, kaplin/kasnak yükleri, kama basıncı ve rulman yataklarının taşıdığı radyal-eksenel kuvvetlerin tamamını üstlenir. Bir motorun gövdesi ne kadar sağlam olursa olsun, mili yetersiz çelikten yapılmışsa ağır yükte burulabilir, kama yuvası ezilebilir ya da yorulma çatlağıyla kırılabilir. Pik döküm gövdenin sağladığı rijitlik ve darbe dayanımı konusunda pik döküm gövdede darbe dayanımı ve rijitlik yazımız bilgi verir; milin mekanik eşleştirmesi (çap, kama, kaplin) için ise pik döküm motorda mil çapı, kama ve kaplin yazısı tamamlayıcıdır. Bu yazıda ise çeliğin kendisine odaklanıyoruz.

C45 (1.0503) Islah Çeliği Nedir?

Elektrik motorlarında milin standart malzemesi genellikle C45 kalite karbon çeliğidir (DIN 1.0503, yaklaşık AISI 1045 karşılığı). C45, orta karbonlu bir “ıslah çeliği”dir; yani su verme + temperleme (quench & temper) işlemiyle dayanımı ve tokluğu dengeli biçimde artırılabilir. Bu sayede:

  • İyi bir akma ve çekme dayanımı sunar,
  • Kama yuvası ve mil yüzeyi işlenebilir kalitededir,
  • Maliyet/performans dengesi yüksektir,
  • Standart ve orta güçlü motorların büyük çoğunluğu için yeterli güvenliği sağlar.

Bu nedenle C45, IEC standart gövdelerde yaygın mil malzemesidir. Verim sınıfından bağımsız olarak — ister IE3, ister IE4 motor olsun — mil çeliği aynı mühendislik mantığıyla seçilir.

Akma ve Çekme Dayanımı: Tork İletiminde Ne Anlama Gelir?

Mil torku ilettiğinde gövdesinde burulma (kayma) gerilmesi oluşur. Çeliğin akma dayanımı, milin kalıcı şekil değiştirmeye (burulup eğri kalmaya) karşı direncini; çekme dayanımı ise kopmaya karşı nihai sınırı belirler. C45 ıslah edildiğinde akma dayanımı belirgin biçimde yükselir; bu da aynı çapta daha yüksek tork iletebilmek demektir. Tork-güç-devir ilişkisini ve milin neyi taşıdığını anlamak için IE3 motorda anma momenti hesabı ve asenkron motor moment sınıfları yazıları faydalıdır. Özellikle yüksek kalkış momenti ve darbeli yükte mil, anma torkunun çok üzerinde tepe yüklere maruz kalır.

Kama Yuvası: En Çok Zorlanan Bölge

Tork, milden kaplin/kasnağa çoğunlukla bir kama (key) üzerinden aktarılır. Kama yuvasının köşeleri, milin en yüksek gerilme yığılması (çentik etkisi) yaşadığı bölgedir ve yorulma çatlakları çoğunlukla buradan başlar. Kalitesiz ya da düşük dayanımlı çelikte:

  • Kama yuvası kenarları zamanla ezilir, boşluk büyür,
  • Boşluk arttıkça darbeli yüklenme oluşur ve çatlak ilerler,
  • Sonuçta mil kama hizasından kırılabilir.

Bu yüzden kama yuvası işçiliği ve milin çelik kalitesi birlikte değerlendirilmelidir. Kaplin tipi seçiminin mile binen yükü nasıl etkilediğini esnek mi rijit mi kaplin seçimi yazısında, mil hizalamasının yorulmaya etkisini ise aynı yazıda bulabilirsiniz. Kasnak-kayış tahrikinde radyal yükün mile etkisi için motor devri ve kasnak-kayış ile hız ayarı yazısına bakın.

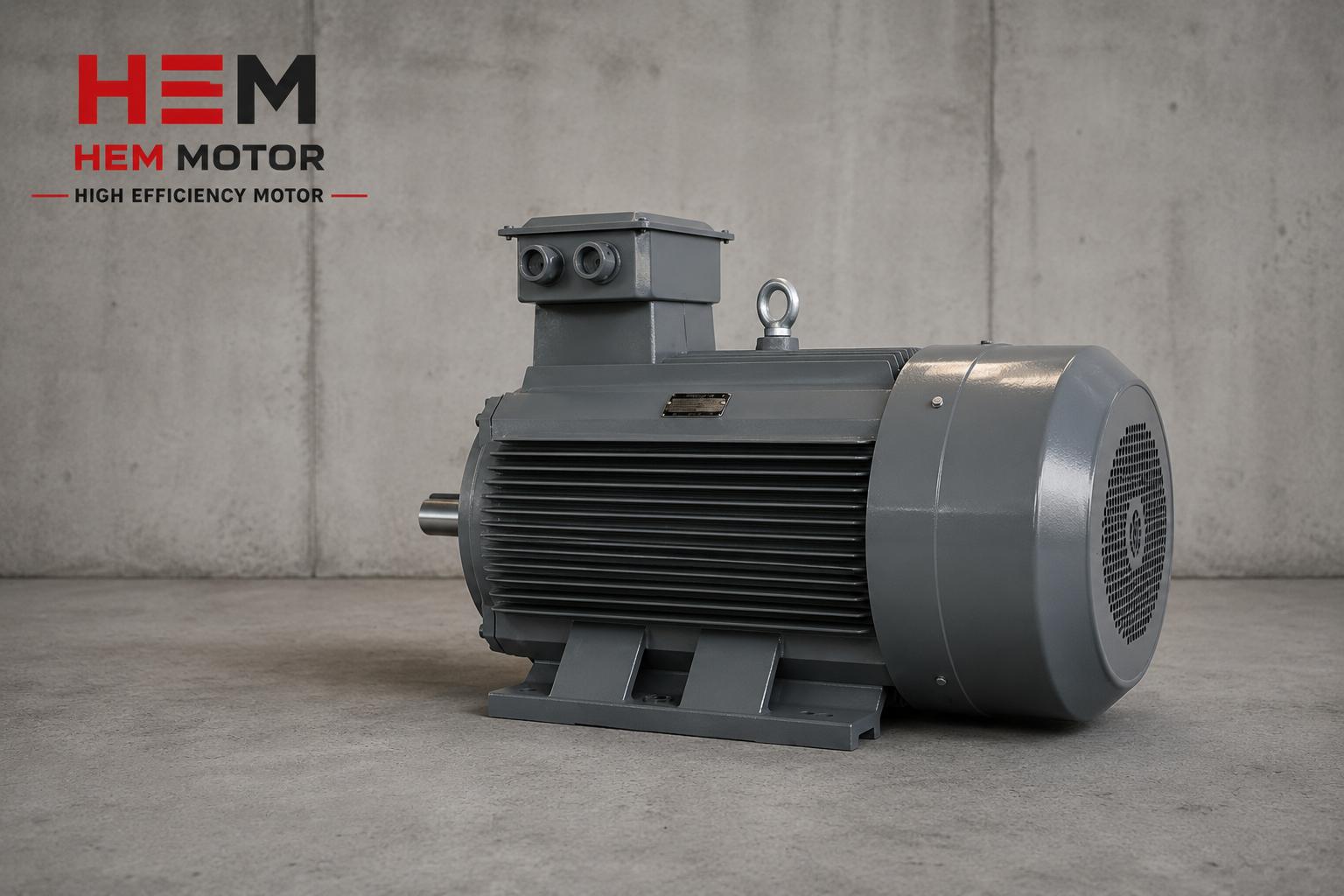

Büyük güçlü pik döküm motorda alaşımlı çelik mil ve yorulma kontrolü

Yorulma (Fatigue): Sessiz Kırılmanın Asıl Nedeni

Motor mili dönerken, kasnak/kaplin radyal yükü altında milin her dönüşünde gerilme yön değiştirir — bu “döner eğilme” yüklemesidir. Mil hiçbir an kopma sınırına ulaşmasa bile, milyonlarca çevrim sonunda yorulma çatlağı oluşabilir. Yorulma dayanımı; çeliğin kalitesine, yüzey işçiliğine (çiziksiz, pürüzsüz yüzey), çentik bölgelerine (kama, çap geçişleri, kanal) ve ısıl işleme bağlıdır. İyi ıslah edilmiş C45 ya da alaşımlı çelik, düzgün işlenmiş yüzeyle çok daha yüksek yorulma ömrü verir. Titreşim ve dengesizlik yorulmayı hızlandırır; bu nedenle titreşim ve balans (ISO 10816/20816) ve rotor çubuğu kırılması ve kalite yazıları kalite kontrolü için önemlidir.

Ne Zaman Alaşımlı Çelik Mil Gerekir?

C45 birçok uygulama için yeterli olsa da, şu durumlarda alaşımlı (örneğin krom-molibden, 42CrMo4 / 1.7225 sınıfı) ıslah çeliği tercih edilir:

Alaşımlı çelik, daha yüksek akma dayanımı ve daha iyi yorulma ömrü sunarak büyük güçte ve ağır hizmette güvenlik payı sağlar.

Kalitesiz Milin Riskleri ve Maliyeti

Düşük kaliteli ya da yanlış ısıl işlem görmüş bir mil; gövde sağlam görünse bile motorun zayıf halkasıdır. Olası sonuçlar: kama yuvasının ezilmesi, milin eğilip titreşim yapması, rulman yataklarının erken bozulması ve en kötüsü milin kırılmasıyla beklenmedik üretim duruşu. Bir konveyör ya da kritik hat motorunda bu duruşun maliyeti, milin malzeme farkından kat kat fazladır. Duruş maliyetini ve ikame planlamasını motor arızası ve duruş maliyeti ile konveyör bant motoru acil ikame yazılarında ele aldık.

Alıcı Olarak Mil Kalitesini Nasıl Kontrol Edersiniz?

Mil çeliği gözle tam anlaşılmaz; bu yüzden tedarikçiden bilgi istemek gerekir:

  • Mil malzemesi belirtiliyor mu? (C45 / 1.0503 veya alaşımlı, ör. 42CrMo4)
  • Islah (su verme + temper) uygulanmış mı?
  • Büyük güç/ağır hizmette alaşımlı mil seçeneği sunuluyor mu?
  • Kama yuvası işçiliği ve yüzey kalitesi (çentik, çapak) düzgün mü?
  • Milde gözle çatlak, ezik, pas çukuru var mı?

Teslim alırken yapılan kalite muayenesini elektrik motoru teslim ve kabul muayenesi yazısı, genel kalite işaretlerini ise elektrik motoru ömrü ve erken arıza nedenleri yazısı kapsar. Daha fazla model için pik döküm gövdeli motorlar kategorimize ve tüm ürünler için ana sayfamıza bakabilirsiniz.

Mil Ucu İşçiliği ve Yüzey Kalitesinin Yorulmaya Etkisi

Mil çeliğinin kalitesi kadar, milin nasıl işlendiği de yorulma ömrünü belirler. Çap geçişlerindeki keskin köşeler, derin tornalama izleri, çapaklı kama yuvası kenarları ve pas çukurları birer “çentik” gibi davranarak gerilmeyi yerel olarak büyütür ve çatlağın başlangıç noktası olur. İyi bir milde çap geçişleri yumuşak yarıçaplarla (radius) yapılır, yüzey pürüzsüz işlenir ve kama yuvası köşeleri temizdir. Bu nedenle aynı C45 çeliğinden yapılmış iki mil bile, işçilik farkıyla çok farklı yorulma ömrü verebilir. Alıcı olarak mil ucunu gözle incelerken keskin köşe, derin iz ve çapak aramak, kaliteyi anlamanın pratik bir yoludur. Gövde tarafındaki işleme ve tolerans kalitesini gövdede işleme, tolerans ve merkezleme yazısı, mil-rulman yatağı ilişkisini ise rulman ve yatak ömrü yazısı tamamlar.

Dik Montaj ve Eksenel Yükte Mil

Mil yalnızca burulma (tork) değil, montaj tipine göre eksenel ve radyal kuvvetler de taşır. Dikey montajlı (mil aşağı, V1/V5) motorlarda milin üzerine binen eksenel yük, yatak ve mil tasarımını etkiler; bu uygulamalarda mil malzemesi ve yatak seçimi birlikte değerlendirilir. Dik montaj seçimini dikey montajlı motor seçimi (V1/V5) yazısı, kaldırma ve montaj öncesi kontrolü ise kaldırma mapası ve güvenli taşıma yazısı ele alır. Flanş tipi ve bağlantı ölçülerinin doğru sipariş için önemini flanş tipi (FF/FT) ve delik ölçüleri yazısında bulabilirsiniz.

Sektörel Örnekler: Mil Hangi Uygulamada Daha Çok Zorlanır?

Mil dayanımının kritikleştiği uygulamalar genellikle yüksek tork, darbe ve sürekli ağır hizmet içerir. Ağır hizmet konveyör tahriklerinde mil sürekli yüksek tork iletir; bkz. ağır hizmet konveyör tahrik motoru. Tekstil ve dokuma makinelerinde düşük titreşim ve sürekli hat önemlidir; bkz. tekstil makinesi için pik döküm motor. Pres, kırma ve değirmen gibi darbeli uygulamalarda ise mil, anma torkunun çok üzerindeki tepe yüklere maruz kaldığı için alaşımlı çelik mil tercih edilir; bkz. çekiçli değirmen motoru seçimi. Pik döküm gövdenin mı yoksa çelik konstrüksiyonun mu seçileceği büyük güçte ayrı bir karardır; bkz. pik döküm mü çelik konstrüksiyon mu.

Sıkça Sorulan Sorular

C45 mil her motor için yeterli mi?

Standart ve orta güçlü uygulamaların büyük çoğunluğunda iyi ıslah edilmiş C45 mil yeterli ve güvenlidir. Ancak büyük güç, yüksek kalkış momenti, ağır darbeli yük veya yoğun dur-kalk içeren uygulamalarda alaşımlı çelik mil daha yüksek güvenlik payı sağlar.

Alaşımlı mil ile C45 mili dışarıdan ayırt edebilir miyim?

Gözle güvenilir biçimde ayırt etmek mümkün değildir; malzeme tedarikçinin teknik dokümanından doğrulanmalıdır. Bu yüzden teklif aşamasında mil malzemesini ve ısıl işlemi açıkça sormak en doğrusudur.

Mil neden çoğunlukla kama yuvasından kırılır?

Kama yuvasının köşeleri çentik etkisiyle en yüksek gerilme yığılmasının olduğu bölgedir ve yorulma çatlakları genellikle buradan başlar. Düzgün işlenmiş yuva, kaliteli çelik ve doğru kaplin/hizalama bu riski belirgin biçimde azaltır.

Topraklama ve Elektriksel Güvenlik Açısından Mil

Mil, mekanik bir parça olmasının yanında elektriksel güvenlik açısından da dikkate alınır. Özellikle sürücüyle (VFD) beslenen motorlarda mil üzerinde yatak (bearing) akımı oluşabilir; bu akım, rulman bilyalarında erken aşınmaya yol açar. Bu durumda yalıtımlı rulman ya da mil topraklama fırçası gibi önlemler değerlendirilir. Doğru topraklama, hem güvenliği sağlar hem de mil-yatak sistemini korur. Konuyu topraklama ve elektriksel güvenlik ve VFD ve yatak akımı koruması yazısı ele alır. Mil, motorun mekanik canı olduğu kadar, doğru korunduğunda uzun ömrün de teminatıdır.

Korozyon, Yağ Keçesi ve Milin Korunması

Mil çeliğinin dayanımı kadar, milin korozyondan korunması da uzun ömür için önemlidir. Açık sahada, nemli ya da tuzlu ortamda çalışan motorlarda mil yüzeyinde oluşan pas çukurları birer çentik gibi davranarak yorulma dayanımını düşürebilir. Bu nedenle mil ucu, montaj öncesi koruyucu kaplama ile saklanır ve yağ keçesi, milin gövdeye girdiği noktadan toz ve nemin içeri sızmasını engeller. Yağ keçesinin doğru çalışması, hem milin hem de rulman yatağının korunmasını sağlar. Tozlu ve yağlı ortamda sızdırmazlığı yağ keçesi ve sızdırmazlık, açık saha ve korozyonu korozyon koruması ve açık saha kullanımı, deniz ve kıyı ortamını ise tuzlu ortamda koruma seçimi yazısı ele alır. Nemli ortamda yoğuşma suyunun birikmemesi için kondens tahliye deliği yazısına da göz atabilirsiniz. Kısacası, kaliteli bir milin değeri ancak doğru korumayla uzun yıllar korunur.

Mil Çapı ile Malzeme İlişkisi: İkisi Birlikte Değerlendirilir

Bir milin tork kapasitesi yalnızca çeliğin kalitesine değil, aynı zamanda çapına bağlıdır; çünkü burulma dayanımı mil çapının küpüyle artar. Bu nedenle malzeme ve çap birlikte düşünülür: küçük çaplı bir mil, üstün bir çelikle bile büyük torkları güvenle iletemeyebilir; büyük çaplı bir mil ise standart C45 ile dahi geniş bir güvenlik payı sağlar. IEC standart gövdelerde her güç sınıfına karşılık gelen mil çapı bellidir ve büyük gövdelerde çap büyür. Bu yüzden ikame ya da muadil motor seçerken hem mil çapının hem de malzemenin uyumu kontrol edilmelidir. Standart gövde-mil çapı ilişkisini IE3 motorda mil çapı ve gövde tablosu ve pik döküm gövde büyüklükleri (IEC 56-355) yazıları ele alır. Eski bir markayı birebir değiştirirken mil çapı ve kama ölçüsünün önemi için eski marka motoru birebir değiştirme ve mil çapı ve kama ölçüleri yazılarına bakabilirsiniz. Özetle: doğru tork iletimi, kaliteli çelik + yeterli çap + temiz işçilik üçlüsünün birlikte sağlanmasıyla mümkündür.

Teklif Alın

Uygulamanızın güç, devir ve yük profiline göre doğru mil malzemesine (C45 veya alaşımlı) sahip pik döküm motoru birlikte belirleyelim. İhtiyacınızı paylaşın; tork iletiminde güvenli mili olan motoru önerelim. Hızlı teklif için +90 (532) 345 49 86 numarasından arayın veya iletişim sayfamızdan yazın.

Satın Alma ve Seçim Kontrol Listesi

  • Mil malzemesi belirtildi mi? (C45 / 1.0503 veya alaşımlı)
  • Islah (su verme + temperleme) uygulandı mı?
  • Uygulama büyük güç/ağır hizmet mi? Alaşımlı mil gerekiyor mu?
  • İletilecek tork (anma + tepe/kalkış) hesaplandı mı?
  • Kama yuvası işçiliği ve mil yüzeyi muayene edildi mi?
  • Kaplin/kasnak yükü ve mil hizalaması planlandı mı?
  • Titreşim/balans kabul değerleri belirlendi mi?
  • Kritik hatsa yedek/ikame motor planı var mı?
