Fan ve Aspiratör Motorunda Konsol (Overhung) Çark Yükü: Mil Eğilmesi, Yataklama ve Doğru Seçim

Fan ve aspiratör uygulamalarında çark çoğu zaman doğrudan motorun mil ucuna takılır. Kayış-kasnak ara elemanı kullanılmayan bu doğrudan akuple (direct-coupled) düzende çarkın tüm ağırlığı, motorun ön kapağından dışarı uzanan mil ucunda konsol yük olarak asılı kalır. Mühendislikte bu yükleme biçimine overhung load (asılı/konsol yük) denir ve çark merkezinin yatak düzlemine olan uzaklığı arttıkça mile bindirdiği eğilme momenti hızla büyür. Standart bir elektrik motoru ise temelde döndürme momenti üretmek için tasarlanmıştır; mil ucuna asılan büyük bir santrifüj çarkın doğurduğu radyal yükü ve eğilme zorlamasını taşımak ayrı bir mühendislik konusudur. Fan motorunu yanlış seçtiğinizde milin sehimi artar, ön rulman erken yorulur, hava aralığı bozulur ve titreşim seviyesi yükselir. Bu yazıda overhung çark yükünün mile ve yataklamaya nasıl bindiğini, mil çapı ve sehim ilişkisini, takviyeli rulman/yatak ünitesi seçimini ve doğru fan-aspiratör motoru alımının kriterlerini ayrıntılı şekilde ele alıyoruz.

Konsol (Overhung) Çark Yükü Nedir?

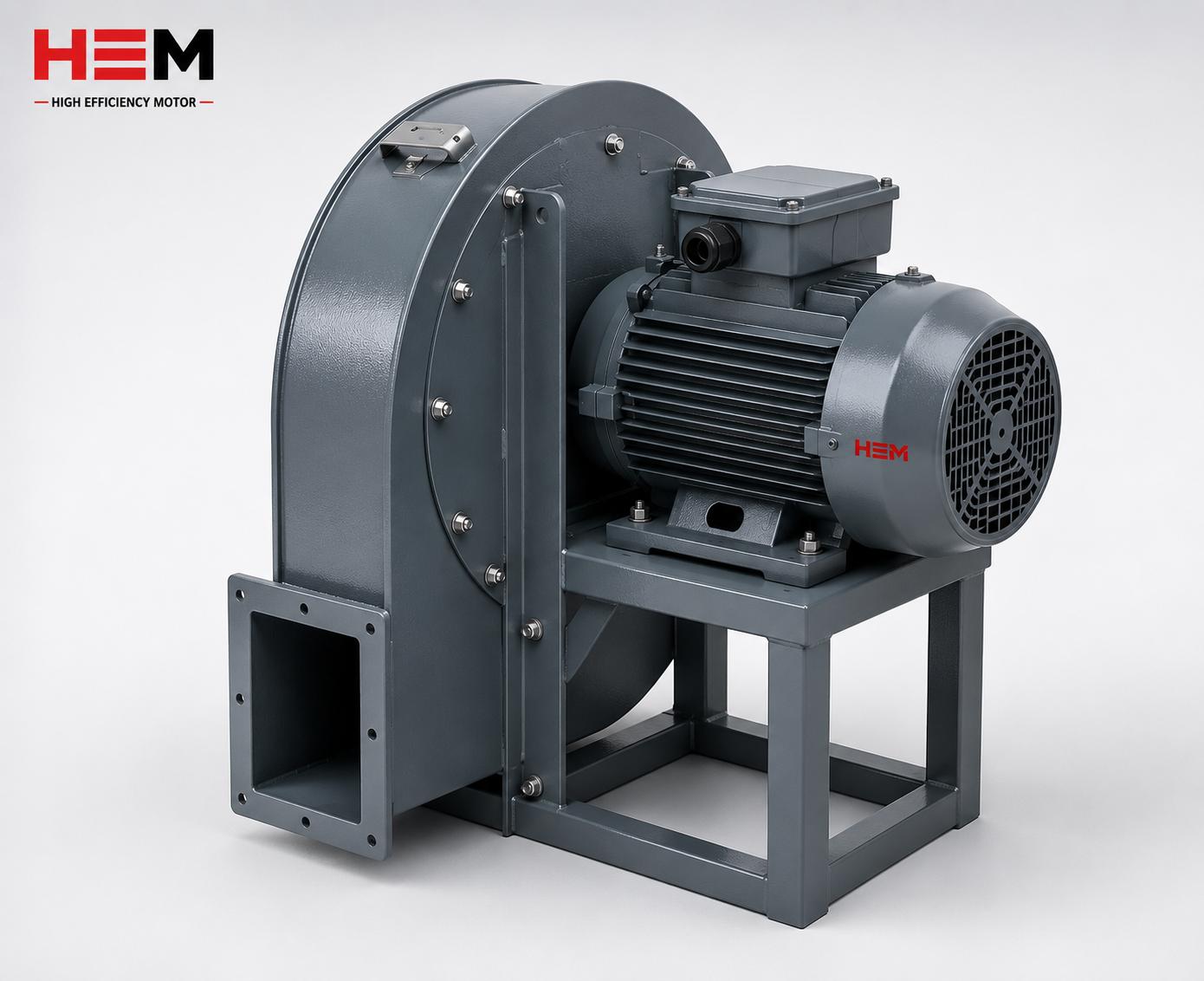

Bir santrifüj fan ya da aspiratör çarkı, motorun mil ucuna kama ve göbek üzerinden takıldığında çarkın kütle merkezi yatak düzleminin dışında, havada kalır. Çark dönerken üretilen statik ağırlık ve dinamik dengesizlik kuvvetleri, mil ucundan yataklara doğru bir kaldıraç gibi aktarılır. Yatak düzlemine olan mesafe (overhung mesafesi) ile çark ağırlığının çarpımı, mile bindirilen eğilme momentini verir. Bu moment iki şeyi aynı anda zorlar: milin kendisini (eğilme/sehim) ve özellikle çarka en yakın olan ön (D-tarafı) rulmanı (radyal yük).

Aspiratör uygulamalarında durum daha da zorlayıcıdır. Toz, talaş, duman ya da partikül taşıyan akışkan çarka zamanla yapışır, balansı bozar ve dengesizlik kuvvetini büyütür. Bu yüzden fan/aspiratör motoru seçilirken yalnızca güç ve devir değil, çarkın ağırlığı, çapı, kütle merkezi mesafesi ve dengesizlik toleransı da hesaba katılmalıdır.

Eğilme Momenti ve Radyal Yük İlişkisi

Konsol yükün mile bindirdiği zorlanma, hem milin eğilme momenti olarak hem de ön rulmanın radyal yükü olarak görülür. Mesafe arttıkça (uzun çark göbeği, ara flanş, geniş çark) moment doğrusal büyür; çark ağırlığı arttıkça yine doğrusal büyür. Bu nedenle aynı güçteki iki motor arasında, çark yükünü taşıyabilen güçlendirilmiş mil ve yataklamaya sahip olanı tercih edilmelidir.

• Statik yük: Çarkın kendi ağırlığı, mil ucundan yatağa kaldıraç etkisiyle bindirir.
• Dinamik yük: Balanssızlık devirle birlikte (frekansın karesiyle orantılı) artan merkezkaç kuvveti üretir.
• Termal etki: Sıcak gaz aspirasyonunda mil ve yatak genleşmesi yük dağılımını değiştirir.

Tablodaki değerler genel eğilimi gösterir: düşük devirde (yüksek kutup sayısında) izin verilen konsol yük artar, çünkü merkezkaç kuvveti devrin karesiyle düşer. Yani aynı çarkı 1500 d/d'de taşıyabilen bir motor, 3000 d/d'de aynı çarkı çok daha büyük dinamik yükle karşılar. Bu, fan seçiminde 4 ve 6 kutuplu motorların neden bu kadar yaygın olduğunu açıklar.

Mil Çapı ve Sehim

Mil çapı, konsol yük altında milin ne kadar eğileceğini belirleyen en kritik parametredir. Milin sehimi (eğilme miktarı), çapın dördüncü kuvvetiyle ters orantılıdır; yani çapı bir miktar büyütmek sehimi çok ciddi oranda azaltır. Sehim arttığında çark, fan gövdesine ya da emiş ağzına temas edebilir, hava aralığı bozulur ve rotor-stator merkezlemesi kaçar. Bu nedenle ağır çarklarda standart milden daha kalın, güçlendirilmiş mil uçlu motorlar tercih edilir.

Mil ucunun uzunluğu da önemlidir: uzun mil ucu, çarkı yatak düzleminden uzaklaştırarak overhung mesafesini büyütür ve hem sehimi hem rulman yükünü artırır. İdeali, çark göbeğini mümkün olduğunca yatağa yakın konumlandırmak ve gereksiz ara parça kullanmamaktır. Mil hizalama ve radyal-eksenel yük sınırlarıyla ilgili detaylar için milde radyal ve eksenel yük sınırı rehberimize göz atabilirsiniz.

Yataklama: Takviyeli Rulman ve Yatak Ünitesi Seçimi

Overhung yükün en büyük etkisi, çarka en yakın ön rulman üzerindedir. Standart bir genel amaçlı motorda her iki yatakta da derin oluklu bilyalı rulman bulunur. Ancak ağır konsol yüklerde ön yatakta daha büyük kapasiteli bir rulman, hatta bazı ağır fan uygulamalarında silindirik makaralı rulman (NU tipi) tercih edilir. Silindirik makaralı rulman, radyal yük taşıma kapasitesi açısından aynı boyuttaki bilyalı rulmandan çok daha yüksektir ve konsol fan yüküne uygundur.

• Derin oluklu bilyalı rulman: Standart, hafif-orta çark yükü için yeterli.
• Silindirik makaralı rulman (ön yatak): Yüksek radyal/overhung yük için, ağır çarklarda.
• Artırılmış yağlama / yeniden gresleme nipeli: Sürekli yüklü fanlarda rulman ömrünü uzatır.
• C3 boşluklu rulman: Sıcak gaz aspirasyonunda termal genleşmeyi tolere eder.

Rulmanın doğru greslenmesi ömrü doğrudan etkiler; gres tipi, NLGI kıvamı ve yağlama aralığı için rulman gresleme rehberimiz ayrıntılı bilgi verir. Rulman tipinin yük ve ömre etkisini ise asenkron motorda rulman tipi ve ömrü yazımızda bulabilirsiniz.

Denge (Balans) ve Titreşim

Konsol çark yükünde dinamik kuvvetin büyük kısmı dengesizlikten gelir. Çarkın iyi balanslanmış olması, motorun yataklarına binen titreşim yükünü ciddi biçimde azaltır. Aspiratörlerde çarka biriken toz/talaş zamanla balansı bozduğu için periyodik temizlik ve gerektiğinde yeniden balans şarttır. Motor tarafında da düşük titreşim sınıfı (örneğin balans kalite sınıfı yüksek) seçmek, sistemin toplam titreşimini düşürür. Titreşim kabul sınırları için ISO 10816/20816 titreşim ve balans rehberimiz referans alınabilir; düşük sesli çalışma içinse gürültü ve titreşim yazımız faydalıdır.

Konsol çark uygulamasında titreşim, yalnızca konfor meselesi değildir; mile ve yataklara binen dinamik yükün doğrudan göstergesidir. Yükselen titreşim, dengesizlik, gevşek bağlantı, çark aşınması veya rulman hasarının erken habercisidir. Bu yüzden devreye alma sırasında ve periyodik bakımda titreşim ölçümü yapmak, fan motorunun ömrünü korumak için en etkili yöntemlerden biridir. Stoktan gelen bir motorun teslim/kabul aşamasında titreşim, dönüş yönü ve izolasyon kontrolü için teslim ve kabul muayenesi rehberimiz kullanılabilir. İyi balanslanmış bir çark ve düşük titreşim sınıflı bir motor, overhung yük altında bile uzun ve sessiz bir çalışma ömrü sağlar.

Doğru Fan/Aspiratör Motoru Seçimi

Doğru seçim, yalnızca kataloğa bakıp güç ve devir eşleştirmekten ibaret değildir. Konsol çark uygulamasında motoru seçerken şu adımları izlemek gerekir:

• Çarkın ağırlığını, çapını ve kütle merkezinin mil ucu yatağına mesafesini belirleyin.
• Çalışma devrini (kutup sayısı) seçin; mümkünse yüksek devir yerine 4/6 kutup tercih ederek dinamik yükü düşürün.
• Bu yük ve devirde motorun izin verilen overhung yük sınırını aşmadığını doğrulayın.
• Gerekiyorsa güçlendirilmiş mil ve ön yatakta silindirik makaralı rulman opsiyonu isteyin.
• Sıcak/tozlu ortamda IP koruma, C3 boşluk ve uygun gres tipi belirtin.

Aspiratör ve toz toplama uygulamasında çark seçimi ile motor uyumu hakkında aspiratör ve toz toplama fan motoru yazımız, santrifüj-aksiyal fan farkı içinse santrifüj ve aksiyal fan motoru seçimi rehberimiz ek bir kaynaktır.

Doğrudan Akuple, Kayışlı ve Ara Yataklı Düzenlerin Karşılaştırması

Fan ve aspiratör tahrikinde çarkın motora bağlanış biçimi, overhung yükün ne kadarının doğrudan motor miline bineceğini belirler. Üç temel düzen vardır ve her biri farklı seçim sonucu doğurur:

• Doğrudan akuple (çark mil ucunda): En kompakt ve en ucuz çözümdür ama tüm konsol yük doğrudan motor miline ve ön rulmana biner. Bu nedenle motor mili ve yatağı bu yüke göre seçilmek zorundadır.
• Kaplinli (ayrı fan mili + kaplin): Çark, kendi yataklarında dönen ayrı bir mile takılır; motor yalnızca tork iletir. Overhung yük motora binmez, ama montaj ve hizalama hassasiyeti artar.
• Kayış-kasnak tahrikli: Devir oranı esnekliği sağlar; ancak kayış gerginliği motor miline ayrı bir radyal yük bindirir. Bu durumda overhung yük yerine kayış çekme yükü hesaba katılmalıdır.

Doğrudan akuple düzende motoru doğru seçmek, ileride çark ile fan gövdesi arasında temas, milde kalıcı eğrilme ve yatakta erken hasar gibi pahalı arızaları önler. Kaplin tercih edilecekse esnek ve rijit kaplin arasındaki farkı bilmek önemlidir; bu konuda kaplin seçimi ve mil hizalama yazımız yol gösterir.

Montaj Konumunun Konsol Yüke Etkisi

Fan motoru yatay (B3/B5) ya da dikey (V1/V5) monte edilebilir. Dikey montajda, özellikle mil aşağı bakıyorsa, çarkın ağırlığı milin eksenel yönüne de bir bileşen ekler ve yağ keçesi ile yatak yükü farklılaşır. Yatay montajda overhung yük tamamen radyal kalır; dikeyde ise statik ağırlık eksenel yatağa biner. Bu yüzden dikey fan uygulamalarında montaj konumunu sipariş aşamasında net belirtmek gerekir. Dikey montaj ve mil aşağı konumun keçe/yatak seçimine etkisi için dikey montajlı motor seçimi rehberimize bakabilirsiniz. Montaj kodlarını doğru okumak içinse IM montaj kodu yazımız faydalıdır.

Aspiratörde Sıcaklık, Toz ve Koruma

Aspiratör motorları çoğu zaman tozlu, sıcak veya nemli ortamlarda çalışır. Sıcak gaz tahliyesinde mil ve yatak genleştiği için C3 boşluklu rulman ve uygun gres tipi şarttır. Tozlu ortamda IP koruma sınıfı yükseltilmeli, gerekirse fan kapağı ve koruma kafesi toz/iplik sarmasına karşı seçilmelidir. Bu konularda fan kapağı ve koruma kafesi yazımız ile IP koruma sınıfı seçimi rehberimiz ayrıntılı bilgi sunar. Doğru sızdırmazlık için mil yağ keçesi ve V-ring conta seçimi de göz ardı edilmemelidir.

Aşırı isınma fan motorlarında sık görülen bir sorundur; özellikle düşük devirde sürekli çalışan aspiratörlerde cebri (harici) soğutma fanı gerekebilir. Sürekli ağır hizmette motorun sıcaklık sınıfı, servis faktörü ve soğutma yöntemi birlikte değerlendirilmelidir. Yanlış seçilen bir fan motoru hem verim kaybeder hem de yatak gresinin ömrünü kısaltarak bakım maliyetini artırır.

Rulman Ömrü (L10) ve Overhung Yük İlişkisi

Rulman ömrü, üzerine binen yükle yakından ilgilidir. Hesaplanan nominal ömür (L10), uygulanan eşdeğer dinamik yükün küpüyle ters orantılıdır; yani rulmana binen radyal yük iki katına çıktığında teorik ömür yaklaşık sekiz kat azalır. Bu çarpıcı ilişki, overhung yükü doğru hesaplamanın neden bu kadar kritik olduğunu gösterir. Konsol mesafesini birkaç santim kısaltmak ya da bir gövde büyük motor seçmek, ön rulmana binen yükü düşürerek ömrü kat kat uzatabilir. Bu nedenle fan/aspiratör motoru seçiminde sadece "döner mi" sorusu değil, "kaç yıl sorunsuz döner" sorusu da sorulmalıdır.

Pratikte ön rulmanın yükü hesaplanırken çark ağırlığı, dengesizlik kuvveti ve varsa kayış çekme yükü birlikte değerlendirilir. Sürekli ağır hizmet uygulamalarında (örneğin endüstriyel duman tahliye veya proses aspiratörü) yeniden greslenebilir büyük yataklı, güçlendirilmiş milli bir motor, başlangıçta biraz daha maliyetli olsa da toplam sahip olma maliyetini düşürür. Duman tahliye fanları gibi kritik uygulamalarda doğru tedarik için duman tahliye fan motoru tedarik rehberimiz ek bir başvuru kaynağıdır.

Sipariş Öncesi Özet Kontrol Listesi

• Çark ağırlığı, çapı ve kütle merkezi mesafesi ölçüldü mü?
• Seçilen kutup/devir için izin verilen overhung yük sınırı doğrulandı mı?
• Mil çapı ve mil ucu uzunluğu çark göbeğine uygun mu?
• Ön yatakta takviyeli (silindirik makaralı) rulman gerekiyor mu?
• Ortam sıcak/tozlu ise IP koruma, C3 boşluk ve gres tipi belirtildi mi?
• Montaj konumu (B3/B5/V1/V5) sipariş notunda var mı?

Sıkça Sorulan Sorular

Fan çarkını doğrudan mil ucuna takmak motoru zorlar mı?

Evet, çark mil ucuna asılı (konsol) olduğu için ağırlığı ve dengesizliği eğilme momenti ve radyal yük olarak mile ve ön rulmana biner. Çark ağır ya da mil ucundan uzaktaysa güçlendirilmiş mil ve takviyeli yataklama gerekir; aksi halde mil sehimi ve erken rulman aşınması görülür.

Aynı çark için 2 kutup mu 4 kutup motor mu daha güvenli?

Dinamik (merkezkaç) yük devrin karesiyle arttığından, aynı çark düşük devirde (4 veya 6 kutupta) çok daha az dinamik yük üretir. Bu yüzden ağır santrifüj çarklarda mümkün olduğunca düşük devirli motor tercih etmek, yatak ömrünü ve titreşim performansını iyileştirir.

Aspiratörde çarka toz birikmesi neden önemli?

Çarka biriken toz/talaş dengesizliği büyütür ve titreşimi artırır; bu da yatağa binen dinamik yükü ve gürültüyü yükseltir. Periyodik temizlik ve gerektiğinde yeniden balans, hem rulman ömrünü hem de motorun sessiz çalışmasını korur.
