Marangoz atölyenizdeki şerit testerenin yanında, tahıl değirmeninizin elevatör hattında veya dökümhanenizin taşlama bölümünde bir aspirasyon sistemi çalışıyorsa, o sistemin kalbi fan motorudur. Toz toplama ve aspirasyon uygulamalarında yanlış seçilmiş bir motor ya emiş gücünü yetersiz bırakır ya da tozlu ortamda hızla arızalanır. Bu yazıda fan motoru seçimini özellikle toz toplama ve aspirasyon sistemleri için ele alıyoruz: tozlu koşullarda hangi koruma sınıfı gerekir, sürekli çalışma için hangi çalışma tipi zorunludur, hız hava debisiyle nasıl ilişkilidir ve radyal ile santrifüj fanlar için doğru motor nasıl belirlenir. HEM Motor olarak hem üretici hem satıcı kimliğimizle aspirasyon sistemlerine uygun fan motorlarını stoktan hızlıca temin ediyoruz.

Genel havalandırma ve duman tahliyesi uygulamalarından farklı olarak bu yazı özellikle toz toplama ve aspirasyon için kaleme alınmıştır. HVAC projeleri ve acil duman tahliye sistemlerinin dinamikleri farklıdır; HVAC fan motoru tedariki ve duman tahliye fan motorları hakkındaki ayrı yazılarımızı inceleyebilirsiniz. Burada odağımız, tozun, talaşın ve partikülün yoğun olduğu ve motorun bütün gün boyunca kesintisiz çalıştığı endüstriyel aspirasyon hatlarıdır.

Toz toplama ve aspirasyon sistemi için IP55 korumalı radyal fan motoru

Toz Toplama Sistemlerinde Fan Motorunun Rolü

Bir toz toplama sistemi emiş davlumbazları, kanal ağı, filtre ünitesi (torba veya kartuş filtre) ve bu hava akışını sağlayan fandan oluşur. Fanı döndüren motor, sistemin tükettiği enerjinin neredeyse tamamından sorumludur. Bu nedenle motor seçimi yalnızca "kaç kW" sorusu değildir; ortamın ne kadar tozlu olduğu, çalışma süresi ve gereken hava debisi gibi parametreler motor tipini doğrudan belirler. Aspirasyon hatlarında motor genellikle bir radyal (santrifüj) fanı tahrik eder, çünkü radyal fanlar tozlu havayı yüksek basınçla uzun kanal güzergâhları boyunca itme karakterine sahiptir. Bir aspirasyon sisteminde yanlış fan motoru seçmek bir dizi sorunu zincirleme tetikler: gücü düşük bir motor, filtre tıkandıkça emişini kaybeder ve toz çalışma alanında birikir; gereğinden büyük bir motor ise gereksiz yere enerji harcar ve yatırım maliyetini yükseltir. İşte bu yüzden motoru sistemin gerçek hava debisi ve basınç gereksinimine uyacak şekilde eşleştirmek, hem performansı hem işletme maliyetini doğrudan belirler.

Marangoz Atölyeleri ve Mobilya Üretimi

Marangoz atölyelerinde şerit testereler, planyalar, kalibre zımparalar ve frezeler yoğun talaş ve ince toz üretir. Bu tozu ortamdan sürekli olarak çekmek hem işçi sağlığı hem de yangın güvenliği açısından zorunludur. Burada fan motoru bütün gün kesintisiz çalışır, dolayısıyla sürekli çalışma rejimine (S1) ve tozlu ortama dayanan IP55 koruma sınıfına uygun olmalıdır. Bir marangoz atölyesi kurarken gereken motorları topluca ele alan marangoz atölyesi motor ihtiyaç listesi yazımız, aspirasyon dışındaki diğer makine motorlarını da ele alır.

Tahıl, Değirmen ve Yem Tesisleri

Un değirmenlerinde, yem fabrikalarında ve tahıl işleme tesislerinde aspirasyon, hem ürün taşıma hem de toz kontrolü için kritiktir. Bu tesislerde un tozu ve tahıl tozu hem patlama riski taşır hem de ekipmanı aşındırır. Burada da aspirasyon ve fan motorları S1 sürekli çalışmaya uygun ve IP55 korumalı olmalıdır. Tüm değirmen ve yem tesisi motorlarını yem fabrikası ve değirmen motorları yazımızda inceleyebilirsiniz.

Dökümhane, Taşlama ve Metal İşleme

Dökümhanelerde kum ve metal tozu, taşlama ile zımpara bölümlerinde ise metal partikülleri yoğun aspirasyon gerektirir. Bu ortamlarda toz hem aşındırıcı hem ağırdır; bu nedenle fan ve motor daha yüksek basınç ve sağlam bir yapı ister. Bu zorlu koşullarda dökme demir gövdeli, IP55 korumalı ve takviyeli rulmanlı motorlar tercih edilir. Metal tozu iletken olduğu ve klemens kutusuna sızdığında kısa devre riski oluşturduğu için, sağlam sızdırmazlığa sahip motorlar da bu sektörde özellikle önemlidir. Dökümhane ve taşlama hatlarındaki aspirasyon fanı genellikle yüksek statik basınca karşı çalıştığından, motorun da bu sürekli yüksek yükü taşıyabilecek bir güçte ve sağlam bir gövdede olması beklenir.

Tozlu Ortamda Motor Koruması: Neden IP55?

Bir toz toplama sisteminin motoru, tanım gereği tozlu bir ortamda çalışır. Motora giren ince toz sargıları yalıtır, soğutmayı engeller ve rulmanları aşındırır. Bu nedenle IP55 koruma sınıfı, aspirasyon ve toz toplama uygulamalarında standart olarak kabul edilir. IP55, motorun toza karşı korunmuş ve her yönden gelen su jetlerine dayanıklı olduğu anlamına gelir. Özellikle çok ince ve yoğun tozun bulunduğu ortamlarda (örneğin un veya ağaç tozu), soğutma fan kapağı ile klemens kutusu contalarının sağlamlığı da önemlidir. Endüstriyel fan motoru serimiz tam da bu amaçla IP55 koruma, F sınıfı yalıtım ve ağır hizmet tipi rulman yapısıyla üretilmektedir.

Çok daha tozlu veya nemli özel ortamlarda IP55 üzerindeki koruma sınıfları da (örneğin IP56/IP65) istenebilir. Uygulamanızın gerçekte hangi koruma sınıfını gerektirdiğini doğru belirlemek, hem gereksiz maliyetten kaçınmanızı hem de motorun erken arızalanmasını önlemenizi sağlar. Bu konuda dökme demir mi alüminyum gövde mi yazımız, gövde ve koruma seçimini ortam koşullarına göre yönlendirir.

Sürekli Çalışma: S1 Çalışma Tipi Neden Şarttır?

Toz toplama sistemleri genellikle üretim boyunca, yani vardiya süresince kesintisiz çalışır. Motor saatlerce, hatta günlerce durmadan döner. Bu nedenle fan motorunun sürekli çalışma tipine, yani S1 çalışma rejimine uygun olması şarttır. S1, motorun ısıl dengeye ulaşana kadar nominal gücünde sürekli çalışabileceğini ifade eder. Aralıklı çalışma için tasarlanmış bir motoru sürekli bir aspirasyon hattında kullanmak aşırı ısınmaya ve erken sargı arızasına yol açar.

HEM'in havalandırma elektrik motorları serisi radyal fan, salyangoz fan ve genel havalandırma uygulamaları için, S1 sürekli çalışmaya uygun, %100 bakır sargılı ve dökme demir gövdeli olarak üretilir. Sürekli çalışan bir sistemde verim sınıfı da doğrudan elektrik faturasına yansır; bu yüzden IE4 motor ve IE3 seçenekleri uzun vadede önemli tasarruf sağlar. Fan uygulamalarında verim sınıfının etkisini pompa, fan ve kompresörde IE4 eşiği yazımızda ayrıntılı olarak ele aldık.

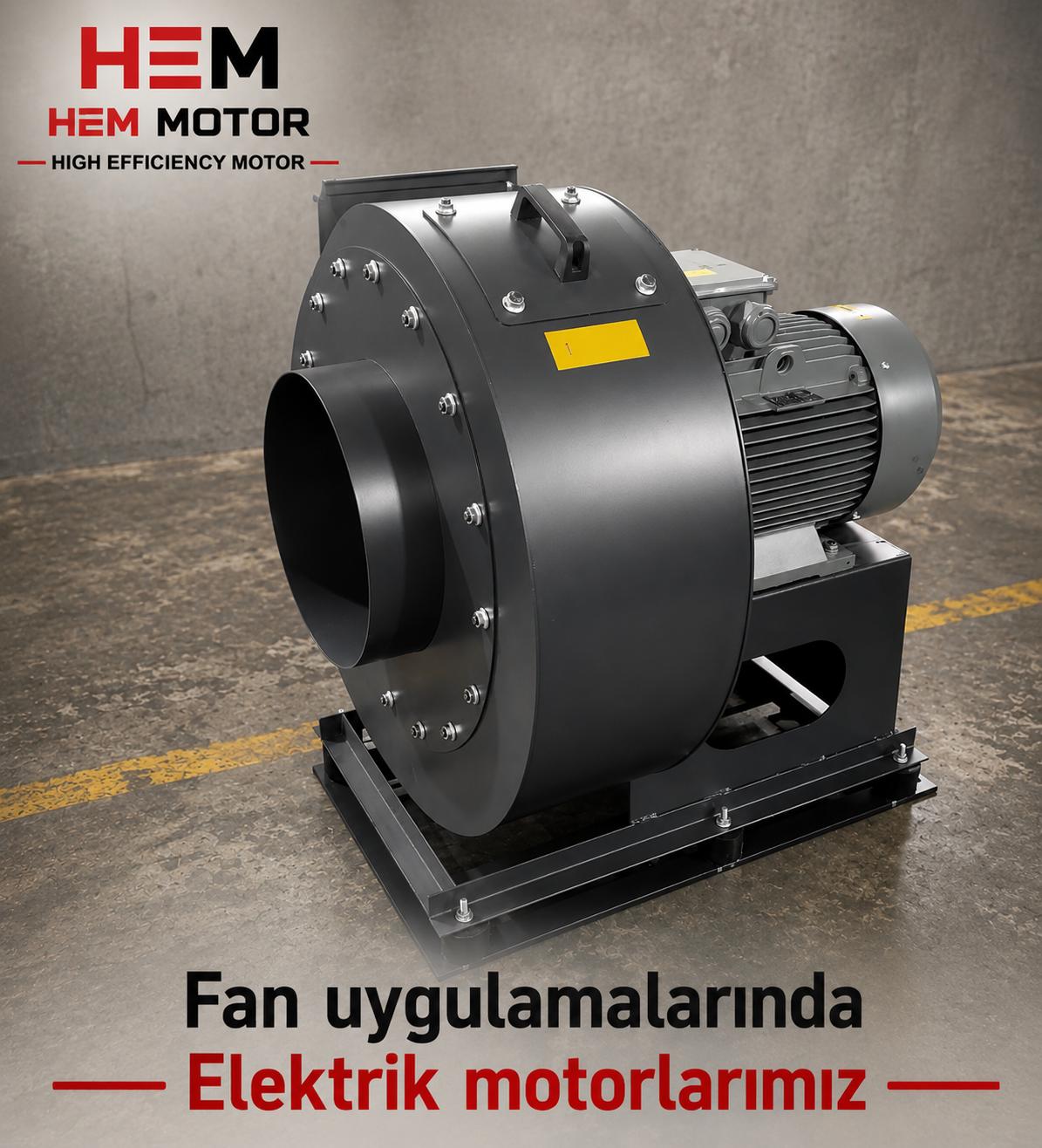

Ağaç atölyesi ve değirmen aspirasyon hattında sürekli çalışan S1 fan motoru

Hız-Hava Debisi İlişkisi: Doğru Motor Hızını Seçmek

Bir aspirasyon sisteminde motor hızı, fanın sağladığı hava debisini (hava hacmini) ve basıncı doğrudan belirler. Fan kanunlarına göre hava debisi hızla doğru orantılı, basınç hızın karesiyle ve güç hızın küpüyle değişir. Bu durum, hız seçiminin enerji tüketimini ne kadar etkilediğini açıkça gösterir. Pratikte aspirasyon ve toz toplama uygulamalarında en sık kullanılan hızlar şöyledir:

  • 3000 d/dk (2 kutup): Yüksek hızlı, yüksek debili aspiratörler ve kompakt fan uygulamaları. Yüksek emiş gereken noktalarda tercih edilir.
  • 1500 d/dk (4 kutup): Çoğu genel aspirasyon ve radyal fan uygulaması için en dengeli seçim; verim ve gürültü açısından ideal.
  • 1000 d/dk (6 kutup): Büyük çaplı fanlar ve daha sessiz çalışma gereken sistemler için.

Doğru hızı seçmek için sistemin gerektirdiği hava debisi ve basınç değerlerini bilmeniz gerekir. Yanlış hızda motor ya yetersiz emiş sağlar ya da gereğinden fazla enerji tüketir. Kutup sayısı ve hız seçiminde kararsızsanız, asenkron motor kutup seçimi rehberimiz net bir çerçeve sunar. Fan motoru çoğunlukla bir trifaze motor olduğundan, üç fazlı şebeke bağlantısı ve doğru dönüş yönü, seçimin kendisi kadar önemlidir.

Radyal (Santrifüj) Fan mı, Aksiyal Fan mı?

Toz toplama sistemlerinde fan tipi de motor seçimini etkiler. İki ana tip vardır:

  • Radyal (santrifüj) fan: Havayı 90 derece yönlendirerek yüksek basınç üretir. Uzun kanal güzergâhlarında, filtreli sistemlerde ve yüksek dirençli aspirasyonda tercih edilir. Toz toplama sistemlerinin büyük çoğunluğu radyal fan kullanır.
  • Aksiyal fan: Havayı eksen boyunca iter, yüksek debi ancak düşük basınç sağlar. Genel havalandırma ve soğutma için daha uygundur; yüksek dirençli toz hatlarında yetersiz kalır.

Toz toplama ve aspirasyonda ağırlıklı olarak radyal fanlar kullanıldığından, motor da bu fanın gerektirdiği basınç ve süreklilik koşullarına göre seçilir. Salyangoz gövdeli radyal fanlarda B3 ayaklı veya B5 flanşlı motorlar yaygın olarak kullanılır. B5 mi B14 mü rehberimiz montaj tipi seçimini kolaylaştırır.

Motorun fana bağlanma şekli de seçimi etkiler. Doğrudan akuplajlı sistemlerde (motor mili doğrudan fan çarkına bağlı) motor hızı fan hızına eşittir; bu durumda istenen debiyi doğru hızda bir motorla elde etmeniz gerekir. Kayış-kasnak tahrikli sistemlerde fan hızı kasnak oranıyla ayarlanabilir, böylece standart hızlı bir motorla farklı fan hızları elde edilir. Doğrudan akuplajlı sistemler daha sessiz olup daha az bakım gerektirse de, kayış-kasnak sistemleri hız esnekliği sunar. Aspirasyon hattınızın tasarımına bağlı olarak bu iki yöntemden biri seçilir ve motor buna göre boyutlandırılır.

Tozlu Ortamda Motor Ömrünü Uzatan Uygulamalar

Ömür söz konusu olduğunda doğru motoru seçmek, onu tozlu ortamda doğru kullanmak kadar önemlidir. Aspirasyon hatlarında motor ömrünü uzatan uygulamalar şunlardır:

  • Soğutma fan kapağını temiz tutun: Motorun arka soğutma fanının ızgarası tozla tıkanırsa motor yeterince soğuyamaz ve aşırı ısınır. Periyodik temizlik basit ama çok etkilidir.
  • Klemens sızdırmazlığını kontrol edin: Klemens kutusuna giren toz, bağlantılarda kıvılcım ve kısa devre riski oluşturur. Conta ve kablo rakorlarının sağlamlığı korunmalıdır.
  • Rulman bakımını takip edin: Tozlu ve ağır hizmet uygulamalarında rulman, motorun en çok aşınan parçasıdır. Takviyeli rulman yapısı ve düzenli kontrol ömrü uzatır.
  • Doğru güçte çalıştırın: Filtre tıkandıkça sistem direnci artar; motor sürekli aşırı yüklenirse ısınır. Filtre bakımı motorun ömrünü de korur.

Bu uygulamalar, özellikle ağaç tozu ve un tozu gibi ince partiküllerin yoğun olduğu ortamlarda motor arızalarını gözle görülür şekilde azaltır. Tozlu ortamlar için tasarlanmış dökme demir gövdeli, IP55 korumalı motorlar da bu bakım yükünü en aza indirir.

Aspirasyon Hattı için Doğru Motoru Stoktan Temin Etmek

Bir toz toplama sistemindeki fan motoru arızalandığında sistem durur ve üretim ortamı hızla tozla dolar; bu hem işçi sağlığı hem de süreklilik açısından kabul edilemez. Bu nedenle aspirasyon ve fan motorlarında hızlı değişim kritiktir. HEM Motor olarak en çok talep edilen güç ve hız kombinasyonlarında endüstriyel fan motorlarını ve havalandırma motorlarını stokta hazır tutuyoruz. Tüm verimli motor seçeneklerini verimli elektrik motorları kategorimizde görebilirsiniz. Acil bir değişimde mevcut motorun etiket bilgilerini paylaşmanız, doğru motoru en kısa sürede temin etmemizi sağlar.

Aspirasyon Fan Motoru Seçimi için Özet Kontrol Listesi

Bir toz toplama sistemi için fan motoru seçerken şu noktaları netleştirin: ortamın tozluluğuna uygun koruma sınıfı (genellikle IP55), sürekli çalışma için S1 çalışma tipi, sistemin hava debisi ve basınç gereksinimine uygun hız (genellikle 1500 veya 3000 d/dk), fan tipine uygun montaj (B3/B5) ve sürekli çalışma nedeniyle yüksek verim sınıfı (IE3/IE4). Doğru güç ve gövde eşleştirmesi için gövde boyu ve güç eşleştirme rehberimiz, ne çok küçük ne de çok büyük bir motor seçmenize yardımcı olur. Mevcut bir aspiratör motorunu yeniliyorsanız, eski marka motorun doğrudan muadili yazımız sizi etiket bilgilerinden birebir eşleştirmede yönlendirir.

Sıkça Sorulan Sorular

Toz toplama fan motoru için hangi koruma sınıfı gereklidir?

Aspirasyon ve toz toplama uygulamalarında standart olarak IP55 koruma sınıfı önerilir. IP55, motorun toza karşı korunmuş ve su jetlerine dayanıklı olduğu anlamına gelir. Çok ince ve yoğun tozun bulunduğu ortamlarda veya nemli özel ortamlarda IP55 üzerindeki sınıflar da istenebilir. Uygulamanızın tozluluk ve nem koşullarını bize iletirseniz, doğru koruma sınıfını birlikte belirleriz.

Bir aspiratör motoru neden sürekli çalışmaya (S1) uygun olmalıdır?

Toz toplama sistemleri vardiya boyunca kesintisiz çalışır. S1 çalışma tipi, motorun nominal gücünde ve ısıl dengede sürekli çalışabileceğini gösterir. Aralıklı çalışma için tasarlanmış bir motor sürekli bir aspirasyon hattında aşırı ısınır ve sargısı erken arızalanır. Bu nedenle S1 sürekli çalışma rejimi aspirasyon ve fan motorları için şarttır.

Fan motorunun gücünü nasıl belirlerim?

Fan motorunun gücü istenen hava debisine, sistem basıncına (kanal ve filtre direnci) ve fanın verimine bağlıdır. Mevcut bir sistemi yeniliyorsanız, eski motorun etiket değerleri (kW, hız, gövde) başlangıç noktasıdır. Yeni bir sistemde fan üreticisinin hava debisi-basınç eğrisi belirleyicidir. Sistem bilgilerinizi veya mevcut motorun etiketini bize gönderin; motoru doğru güç, hız ve koruma sınıfında birlikte seçelim. Gücü gereğinden büyük seçmek hem ilk yatırımı hem de enerji tüketimini gereksiz yere artırır; küçük seçmek ise yetersiz emiş ve erken arıza getirir. Doğru güç eşleştirmesi, aspirasyon sisteminizin uzun yıllar verimli çalışmasının anahtarıdır.
