Bir elektrik motorunun klemens kutusunu ilk açtığınızda gördüğünüz altı uç ve birkaç köprü parçası, aslında motorun hangi gerilimde çalışacağını belirleyen en kritik karardır. Aynı motor, doğru köprülemeyle 230 V'ta da 400 V'ta da çalışabilir; ama yanlış köprüleme yaparsanız ya motor güç veremez ya da sargı yanar. Bu yazıda üç fazlı motorun klemens bağlantısını, U1-V1-W1 ve U2-V2-W2 uçlarını, etiketteki 230/400V (Δ/Y) ifadesini doğru okumayı ve hangi gerilimde yıldız (Y) ya da üçgen (Δ) köprüleme yapacağınızı adım adım anlatıyoruz. Dikkat: Bu konu, motoru yumuşak kaldırmak için kullanılan yıldız-üçgen yol vermeden farklıdır; burada amaç şebeke gerilimine göre doğru köprüleme seçimidir.

Üç fazlı elektrik motoru klemens kutusu altı uç ve köprü bağlantısı

Klemens Kutusunda Altı Uç Ne Anlama Gelir?

Üç fazlı asenkron motorun içinde üç ayrı sargı vardır. Her sargının iki ucu klemens tablasına çıkar; toplam altı uç eder. Bu uçlar standarda göre şöyle adlandırılır: sargı başları U1, V1, W1; sargı sonları U2, V2, W2. Klemens tablasında bu altı vida belirli bir düzende dizilidir ve aralarına yerleştirilen pirinç köprü parçaları, sargıların birbirine nasıl bağlanacağını belirler. Bu köprüleme iki temel şekilde yapılır: yıldız (Y) veya üçgen (Δ). Klemens kutusu ve kablo bağlantısının doğru yapılması kadar IP korumasının korunması da önemlidir; bunu klemens kutusu ve kablo bağlantısı yazısında ele aldık.

Yıldız (Y) Köprüleme

Yıldız bağlantıda üç sargının sonları (U2, V2, W2) tek bir köprü ile birbirine bağlanır; bu ortak nokta nötr (yıldız noktası) olur. Şebeke faz iletkenleri ise U1, V1, W1 uçlarına gelir. Yıldızda her sargının üzerine düşen gerilim, hat geriliminin √3 (yaklaşık 1,73) katı azdır. Yani 400 V hat geriliminde her sargı yaklaşık 230 V görür.

Üçgen (Δ) Köprüleme

Üçgen bağlantıda her sargının sonu bir sonraki sargının başına bağlanır (U1-W2, V1-U2, W1-V2 köprüleri). Şebeke fazları da bu birleşme noktalarına gelir. Üçgende her sargı tam hat gerilimini görür. Yani 230 V hat geriliminde her sargı 230 V'a maruz kalır.

Etikette 230/400V (Δ/Y) İfadesi Nasıl Okunur?

Motor etiketinde çoğu zaman 230/400 V Δ/Y şeklinde bir ifade görürsünüz. Bunun anlamı şudur: motor üçgen (Δ) bağlandığında 230 V şebekede, yıldız (Y) bağlandığında 400 V şebekede çalışmak üzere tasarlanmıştır. Buradaki mantık her zaman aynıdır: küçük gerilim üçgene, büyük gerilim yıldıza karşılık gelir; çünkü sargının gördüğü gerilim her iki durumda da aynı (bu örnekte 230 V) kalmalıdır. Etiketi doğru okumak siparişin de temelidir; IE3 motor etiketini okuma ve elektrik motoru kataloğu nasıl okunur yazıları bu konuda tamamlayıcıdır.

Bazı büyük güçlü motorlarda etikette 400/690 V Δ/Y yazar. Bu motor 400 V şebekede üçgen, 690 V şebekede yıldız bağlanır. 690 V uygulamalarını ayrıca 690V asenkron motor seçimi yazısında inceleyebilirsiniz.

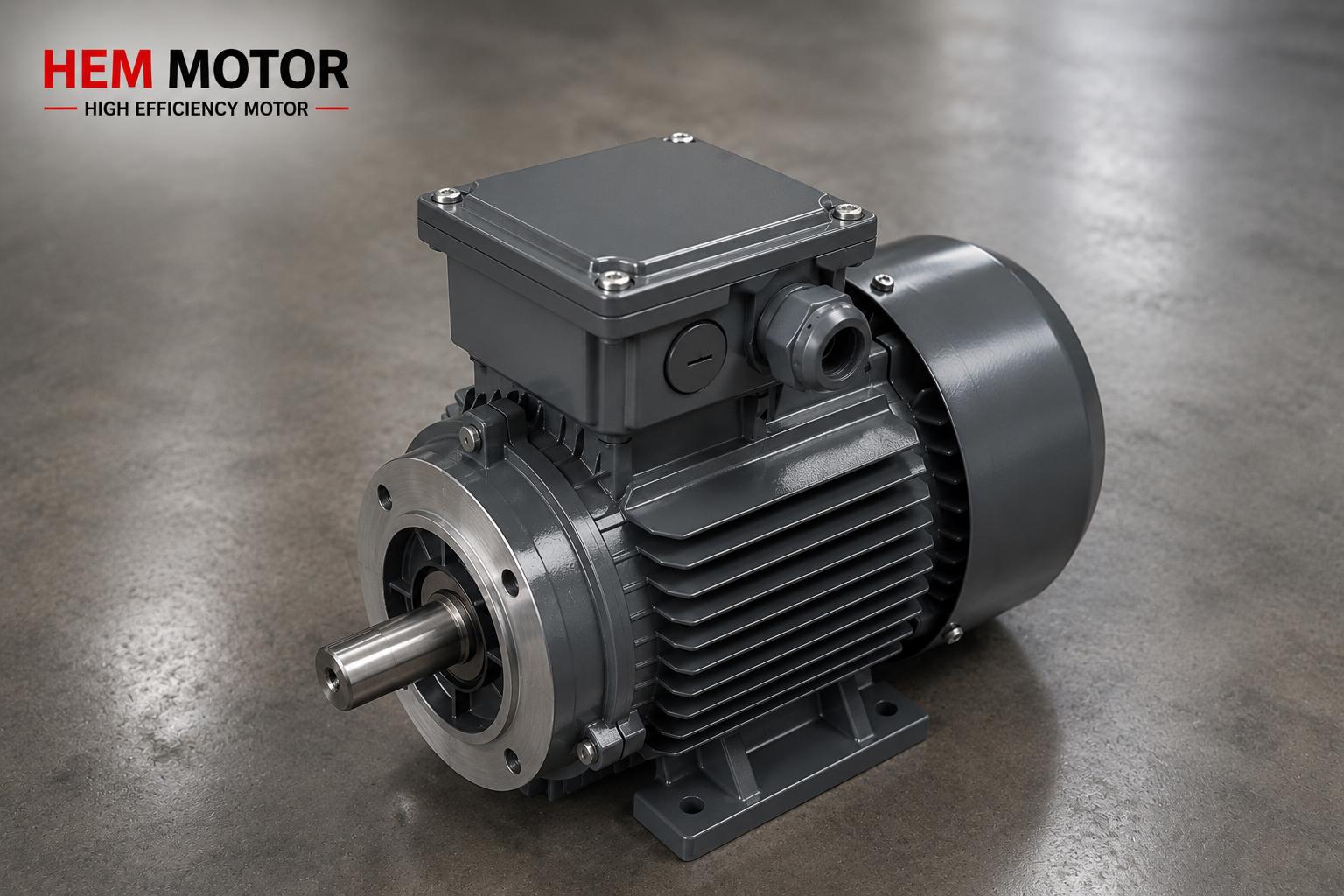

Motor etiketinde 230/400V Delta-Yıldız ifadesi ve köprü dizilimi

Hangi Gerilimde Hangi Köprüleme?

Türkiye'de en yaygın senaryo, etiketinde 230/400 V Δ/Y yazan bir motorun 400 V'luk üç fazlı şebekeye yıldız bağlanmasıdır. Bu nedenle çoğu sanayi motoru fabrikadan yıldız köprülü gelir. Kararı netleştirelim:

  • 400 V üç fazlı şebeke + etiket 230/400V: Yıldız (Y) köprüleme yapılır. U2-V2-W2 birleştirilir, fazlar U1-V1-W1'e gelir.
  • 230 V üç fazlı şebeke + etiket 230/400V: Üçgen (Δ) köprüleme yapılır. Sargı sonları komşu sargı başlarına bağlanır.
  • 400 V şebeke + etiket 400/690V: Üçgen (Δ) köprüleme yapılır.

Şebeke gerilimi her zaman etiketteki iki değerden birine uymalıdır. Gerilim toleransı ve şebeke dalgalanması yazısında 380/400/415 V farklarını ele aldık; bu farklar tolerans içindedir, köprülemeyi değiştirmez.

Yanlış Köprüleme Riskleri

Köprülemeyi karıştırmak motor için en tehlikeli hatalardandır:

400 V'ta Yıldız Yerine Üçgen Bağlamak

Eğer 230/400V etiketli motoru 400 V şebekede yanlışlıkla üçgen bağlarsanız, her sargı 230 V yerine 400 V görür. Bu, sargıya √3 katı fazla gerilim demektir; akım fırlar, sargı aşırı ısınır ve kısa sürede yanar. Bu tür aşırı ısınmayı erkenden yakalamak için PT100 ve PTC termistör ile sıcaklık izleme ve doğru termik koruma önemlidir.

230 V'ta Üçgen Yerine Yıldız Bağlamak

Bu durumda her sargı gereğinden düşük gerilim görür; motor zayıf çalışır, tork düşer ve yük altında zorlanır. Yanmaz ama beklenen gücü vermez.

Yanlış bağlantı kadar yanlış faz sırası da sorun yaratır; dönüş yönü için dönüş yönü ve faz sırası yazısına bakın. Devreye almadan önce tüm bağlantıları devreye alma ve ilk çalıştırma kontrol listesi ile teyit edin.

Köprüleme ile Yol Verme Karıştırılmamalı

Birçok kişi yıldız-üçgen denince yol vermeyi düşünür. Oysa bu yazıdaki konu, motoru şebeke gerilimine göre sabit bir köprülemeyle bağlamaktır. Yıldız-üçgen yol vermede ise motor önce yıldızda kalkar, sonra otomatik olarak üçgene geçirilir; amaç kalkış akımını düşürmektir. Bu ayrı konuyu yol verme: yıldız-üçgen mi softstarter mı ve yıldız-üçgen bağlantı şeması yazılarında ayrıntılı işledik. Yol verme için motorun üçgen çalışma gerilimi şebekeye eşit olmalıdır; yani 400 V şebekede yıldız-üçgen yol verme yapmak için motorun 400 V'ta üçgen çalışan (yani 400/690V etiketli) tipte olması gerekir.

Doğru Motoru Seçmek

Klemens esnekliği, motoru farklı şebekelerde kullanabilmenizi sağlar. HEM Motor verimli elektrik motorları, IE3 ve IE4 serileri standart 230/400V veya 400/690V seçenekleriyle gelir. Monofaze ihtiyaçlarınız için ise monofaze mi trifaze mi ve 220V ve 380V motorlarda HP-kW eşleşme yazıları yol gösterir. Trifaze motoru tek fazlı şebekede çalıştırma konusu için trifaze motoru 220V monofaze şebekede çalıştırmak yazımıza bakın.

Klemens Kutusunda Topraklama ve Kablo Bağlantısı

Doğru köprüleme kadar önemli bir diğer konu, klemens kutusundaki topraklama ve kablo girişidir. Motor gövdesi mutlaka topraklanmalı; çoğu motorda klemens kutusu içinde veya gövde üzerinde özel bir topraklama vidası bulunur. Topraklama, elektriksel güvenliğin temelidir ve asla atlanmamalıdır; konuyu topraklama ve elektriksel güvenlik yazısında ele aldık. Kablo girişinde doğru rakor (kablo bağlantı elemanı) kullanmak, klemens kutusunun IP koruma sınıfını korur; yanlış rakor toz ve nem girişine, dolayısıyla kısa devreye yol açar. Bu detayı klemens kutusu ve kablo bağlantısı ile IP koruma sınıfı seçimi yazılarında bulabilirsiniz.

Kablo kesiti motorun anma akımına uygun seçilmeli; ince kesit ısınma ve gerilim düşümü yaratır. Klemens vidalarını uygun tork ile sıkmak da önemlidir; gevşek bağlantı temas direnci, ısınma ve kıvılcım demektir. Tüm bu kontroller devreye almadan önce yapılmalıdır.

Köprüleme ve Verim İlişkisi

Doğru köprüleme yalnızca motorun çalışmasını değil, verimli çalışmasını da sağlar. Yanlış gerilimde çalışan bir motor, anma değerlerinin dışına çıkar; verimi düşer, güç faktörü bozulur ve gereksiz enerji harcar. Özellikle yüksek verim sınıfı motorlarda (IE3/IE4) bu kayıplar daha da belirgindir, çünkü bu motorlar dar bir çalışma noktası için optimize edilmiştir. Verim sınıflarının pratik anlamını IE3 elektrik motoru stok rehberi yazısında ele aldık. Doğru gerilim, doğru köprüleme ve doğru güç bir araya geldiğinde motor hem uzun ömürlü hem de ekonomik çalışır; güç faktörü konusunu güç faktörü ve reaktif yazısında inceleyebilirsiniz.

Sipariş Sırasında Gerilim ve Bağlantı Bilgisi

Motor sipariş ederken şebeke geriliminizi ve istediğiniz bağlantı tipini açıkça belirtmek, yanlış motor gelmesini önler. Çoğu standart motor 230/400V Δ/Y olarak gelir; ancak büyük güçlerde 400/690V tip gerekebilir. Teklif isterken bu bilgiyi vermek, sürecin hızlı ve doğru ilerlemesini sağlar; teklif isterken verilecek bilgiler yazısı bu konuda kontrol listesi sunar. Eski bir motoru değiştiriyorsanız, eski motorun etiketindeki gerilim ve bağlantı bilgisini birebir okumak en güvenli yoldur; eski marka motoru birebir değiştirme yazısı bu adımları anlatır. HEM Motor verimli elektrik motorları gamı, farklı şebeke gerilimlerine uygun klemens seçenekleriyle sunulur.

Büyük Güçlü Motorlarda 400/690V ve Yol Verme

Güç büyüdükçe motorun etiketinde 400/690V Δ/Y ifadesini görme olasılığı artar. Bu motorlar 400 V şebekede üçgen bağlanarak çalışır; 690 V şebekede ise yıldız bağlanır. 690 V'luk sistemlerin avantajı, aynı güçte daha düşük akım çekmesidir; bu da daha ince kablo ve daha küçük kesitli koruma elemanı demektir. Büyük güçlü tesislerde bu önemli bir maliyet ve güvenlik avantajıdır. Konuyu 690V asenkron motor seçimi yazısında ayrıntılı ele aldık. 400/690V etiketli bir motor, 400 V şebekede üçgen çalıştığı için yıldız-üçgen yol vermeye de uygundur; bu sayede büyük motorun kalkış akımı düşürülür. Yol verme yöntemlerini yıldız-üçgen mi softstarter mı yazısında karşılaştırdık. Büyük güçlü motor tedarikinde termin ve devreye alma planını 90 kW üzeri büyük güç motor tedariki yazısında bulabilirsiniz.

Klemens Bağlantısında Sık Yapılan Hatalar

Sahada klemens bağlantısında en sık karşılaşılan hatalar şunlardır: köprüleri yanlış yerleştirmek, şebeke gerilimini ölçmeden bağlamak, gevşek vida bırakmak ve topraklamayı atlamak. Bu hataların her biri ya motoru yakar ya da güvenlik riski yaratır. Genel satın alma ve montaj hatalarını elektrik motoru alırken yapılan hatalar yazısında topladık. Doğru bağlantı için her zaman motorun etiketini ve klemens kapağındaki şemayı esas alın; tahmine veya alışkanlığa göre bağlamayın. Şüphe halinde, motorun anma değerlerini ve bağlantı tipini doğrulamak için motor etiketini okuma yazısına başvurun.

Köprüleme, Güç Faktörü ve Enerji Maliyeti

Doğru köprülenmiş ve doğru gerilimde çalışan bir motor, anma güç faktörü ve anma verimiyle çalışır; bu da en düşük enerji maliyeti demektir. Yanlış gerilimde çalışan motor ise daha fazla reaktif güç çeker, güç faktörü düşer ve işletme reaktif enerji cezasıyla karşılaşabilir. Özellikle çok sayıda motorun bulunduğu tesislerde bu fark, yıllık enerji faturasında ciddi bir kalem oluşturur. Reaktif güç ve güç faktörü konusunu güç faktörü ve reaktif ceza yazısında ele aldık. Doğru bağlantıyla birlikte yüksek verim sınıfı bir motor seçmek, hem köprüleme hem de uzun vadeli enerji tasarrufu açısından en mantıklı yatırımdır; verim sınıfı seçimini IE3 ve IE4 verimlilik zorunluluğu yazısında bulabilirsiniz. Bu nedenle klemens bağlantısı, yalnızca bir montaj detayı değil; motorun ömrünü ve işletme maliyetini etkileyen stratejik bir karardır.

Son olarak, klemens bağlantısı her zaman yetkili bir kişi tarafından, enerji kesilmiş halde ve doğru ekipmanla yapılmalıdır. Köprüleme, gerilim ve topraklama doğru olduğunda motor hem güvenli hem de verimli çalışır. Yeni bir motor alırken şebeke geriliminizi ve istediğiniz bağlantı tipini baştan belirtmek, doğru klemens yapısında bir motorun gelmesini sağlar. HEM Motor IE3 ve IE4 serileri, farklı şebeke gerilimlerine uygun klemens ve köprüleme seçenekleriyle sunulur; böylece motorunuzu doğru gerilimde, güvenle ve verimli şekilde devreye alabilirsiniz. Özetle, klemens kutusundaki birkaç köprü parçası küçük görünse de, motorun hangi gerilimde çalışacağını ve dolayısıyla ömrünü belirler. Doğru okunan bir etiket, doğru ölçülen bir şebeke gerilimi ve doğru yapılan bir köprüleme; sargıyı koruyan, motoru verimli çalıştıran ve beklenmedik arızaları önleyen üç temel adımdır. Bu üç adımı her kurulumda titizlikle uygulamak, hem güvenliği hem de uzun ömrü garanti eder. Doğru köprüleme, motorunuzun ilk günkü performansını yıllar boyunca korumasının temelidir ve hiçbir zaman atlanmamalıdır.

Sıkça Sorulan Sorular

Etiketinde 230/400V yazan motoru 400 V şebekeye nasıl bağlarım?

Yıldız (Y) köprüleme yaparsınız: U2, V2, W2 uçlarını ortak köprüyle birleştirir, şebeke fazlarını U1, V1, W1'e bağlarsınız. Böylece her sargı güvenli şekilde 230 V görür ve motor 400 V şebekede doğru çalışır.

Üçgen bağlasam motor daha güçlü olur mu?

Hayır. Üçgen bağlamak motoru güçlendirmez; sargının gördüğü gerilimi belirler. 400 V şebekede 230/400V motoru üçgen bağlamak sargıyı aşırı gerilime sokar ve yakar. Güç, köprülemeyle değil motorun anma değeriyle ilgilidir.

Köprüleri kaybedersem ne yapmalıyım?

Köprü parçaları standart pirinç bağlantılardır ve yedeği temin edilebilir. Asla gelişigüzel tel veya uygunsuz parça kullanmayın; temas direnci ısınma ve kıvılcım yaratır. Doğru kesitte, motora uygun köprü kullanın ve bağlantıyı tork anahtarıyla sıkın.
