Büyük güçlü tesislerde elektrik motoru seçimi sadece kW ile sınırlı değildir; gerilim seçimi de en az güç kadar belirleyicidir. 690V asenkron motor, özellikle yüksek güçlerde aynı işi daha düşük akımla yapması sayesinde ciddi bir altyapı avantajı sunar. Daha düşük akım, daha ince kablo kesiti, daha küçük pano ekipmanı ve daha az kayıp demektir. Ancak 690V gerilim, doğru bağlantı, doğru sargı tipi ve doğru koruma seçimi gerektirir; yanlış bağlanan bir motor hem performans kaybeder hem de güvenlik riski yaratır. Bu rehber, 690V asenkron motor seçecek büyük güçlü tesislerin sorması gereken tüm teknik ve ticari soruları tek yazıda toplar. HEM Motor, 1979'dan bu yana elektrik motoru üreten bir kuruluş olarak büyük güçlü asenkron motorları IEC standardında, pik döküm gövdeli ve yüksek verimlilik sınıfında stok ve termin güvencesiyle tedarik eder.

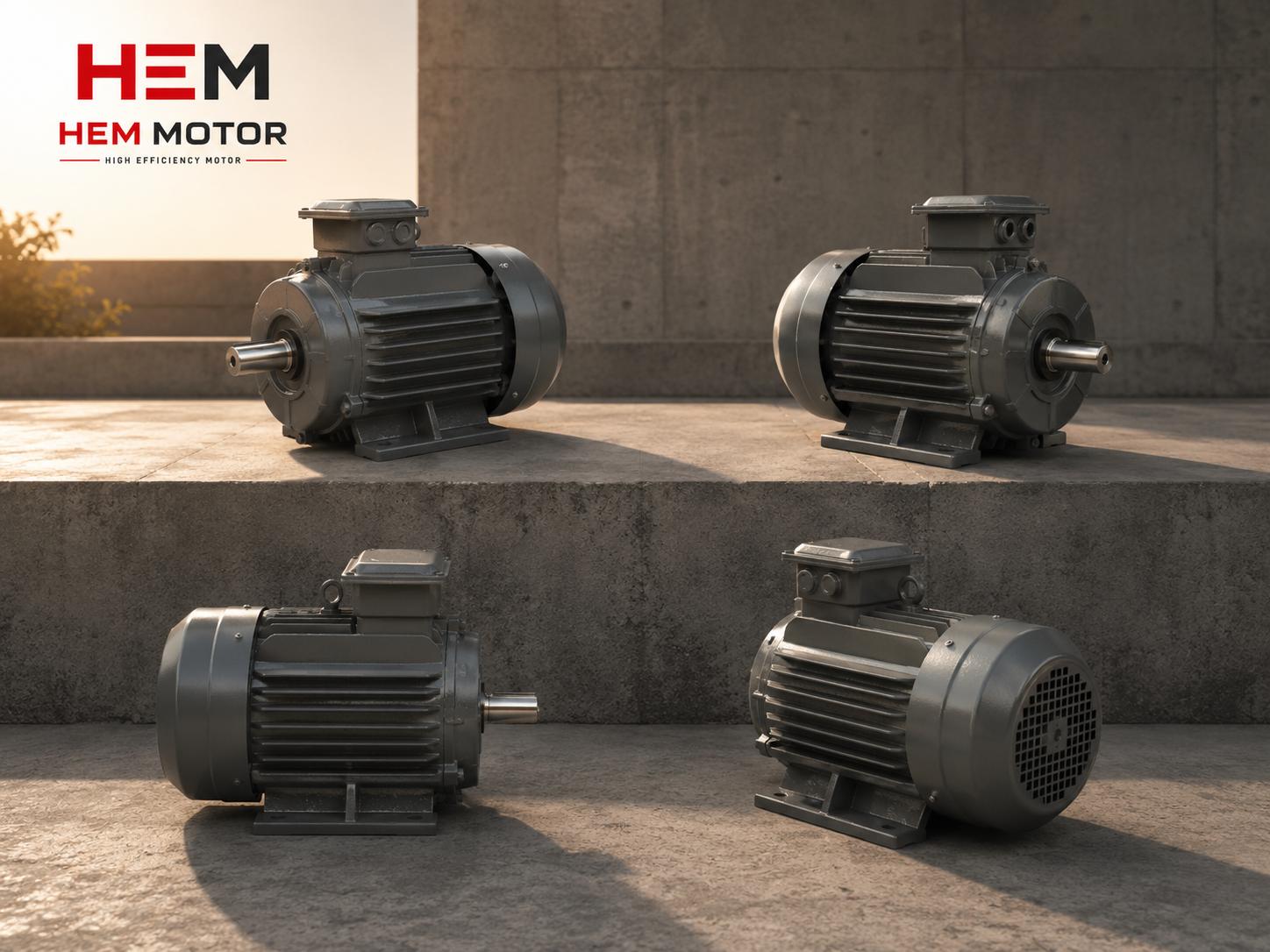

690V asenkron motor büyük güçte düşük akım ve doğru bağlantı seçimi

690V Gerilim Büyük Güçte Neden Avantaj Sağlar?

Elektrik motorunda güç, gerilim ve akımın çarpımıyla ilişkilidir; bu nedenle aynı güçte gerilim yükseldiğinde akım düşer. 400V yerine 690V kullanıldığında, aynı kW gücü yaklaşık yüzde 42 daha düşük akımla elde edilir. Büyük güçlü bir motorda bu fark çok önemlidir: örneğin 400V'ta 350 amper çeken bir motor, 690V'ta yaklaşık 200 amper çeker. Daha düşük akım, kablo kesitinin küçülmesini, pano içindeki bara ve şalterlerin daha küçük seçilebilmesini ve hat üzerindeki iletim kayıplarının azalmasını sağlar. Bu fark, motor sayısı arttıkça ve kablo mesafeleri uzadıkça katlanarak büyür. Büyük bir madencilik veya çimento tesisinde onlarca büyük güç motorunun aynı anda çalıştığı düşünülürse, 690V gerilimin sağladığı toplam akım azalması; daha küçük trafo, daha ince ana besleme kabloları ve daha düşük bakır kaybı olarak işletmeye geri döner. Akımın düşmesi ayrıca kalkış sırasında şebekedeki gerilim çökmesini de hafifletir, bu da aynı hatta bağlı diğer hassas ekipmanların sorunsuz çalışmasına yardımcı olur ve genel sistem kararlılığını artırır. Bu yüzden büyük tesislerde, özellikle 90 kW ve üzeri motorlarda 690V gerilim tercih edilir. Büyük güç motorlarının genel tedarik planını 90 kW üzeri büyük güç motoru tedariki ve 90-132 kW motorlarda 2/4 kutup seçimi kardeş yazılarımızdan inceleyebilirsiniz.

690V ve 400V Karşılaştırması: Akım ve Kablo Kesiti

690V ile 400V arasındaki en somut fark akımda ve dolayısıyla kablo kesitindedir. Akım düştükçe gerekli kablo kesiti küçülür; bu da hem malzeme maliyetini hem montaj kolaylığını etkiler. Uzun kablo mesafelerinin olduğu büyük tesislerde, 690V kullanmak ciddi kablo tasarrufu sağlayabilir. Ayrıca daha düşük akım, kabloda ve bağlantılarda daha az ısınma ve daha az gerilim düşümü demektir. Uzun mesafede kablo kesitini bir kademe küçültebilmek, hem ilk yatırım maliyetini hem de kablo serme işçiliğini azaltır. Bununla birlikte 690V seçimi, tüm pano ve koruma ekipmanının bu gerilim sınıfına uygun olmasını gerektirir; şalterler, kontaktörler ve sürücüler 690V için uygun seçilmelidir. Bu yüzden 690V kararı, yalnızca motor değil tüm elektrik altyapısıyla birlikte planlanmalıdır. Motorun çektiği akımın altyapıyla uyumu, motor gerilim toleransıyla da ilgilidir; şebeke dalgalanmasının motor üzerindeki etkisini gerilim toleransı ve şebeke dalgalanması yazımız açıklar. Gerilim ve faz seçiminin temel mantığını ise monofaze mi trifaze mi: 220V ve 380V motor seçimi yazımız ele alır.

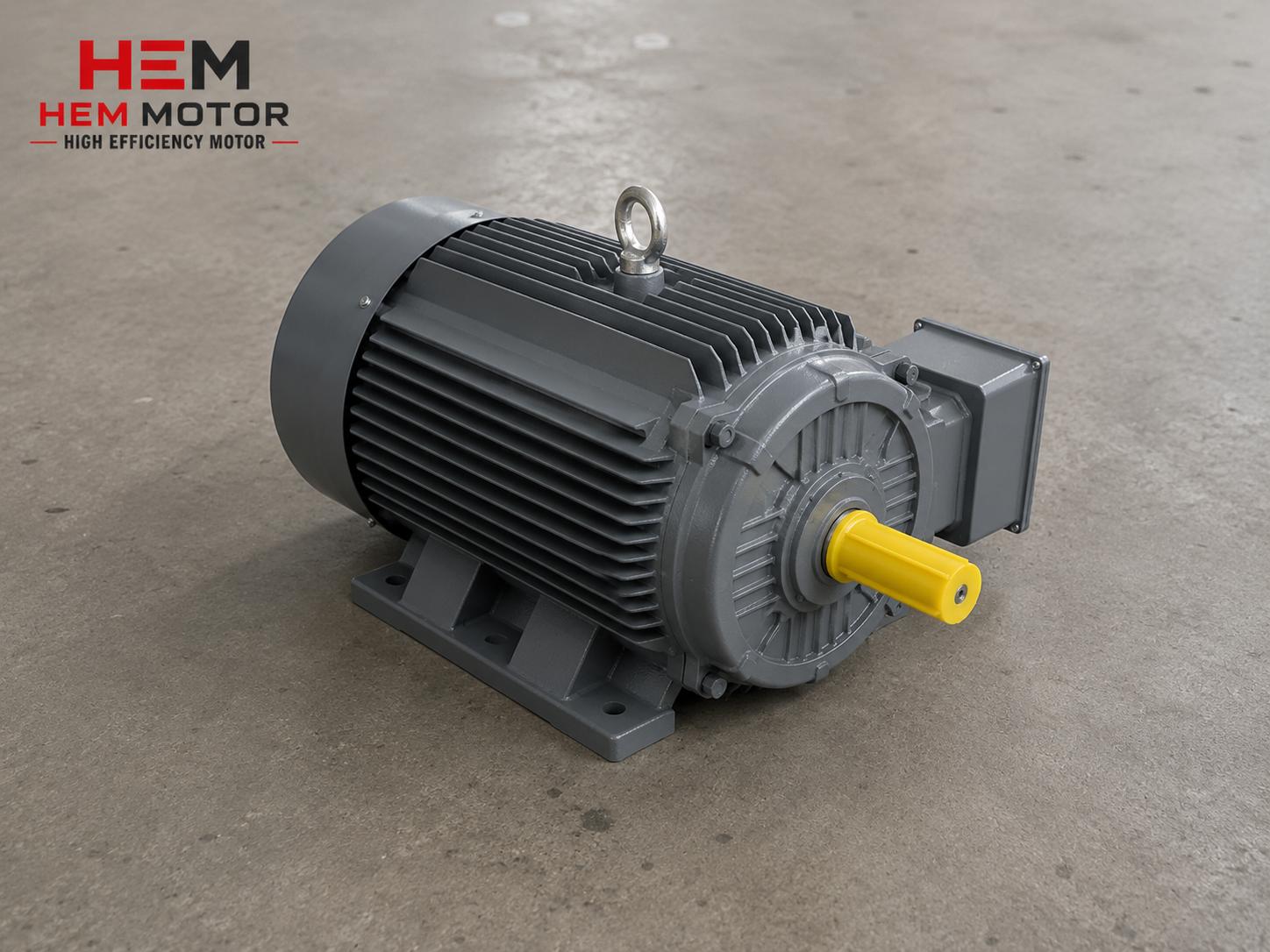

690V ve 400V akım kablo kesiti karşılaştırması ve yıldız bağlantı

Yıldız ve Üçgen Bağlantı: 690V'ta Doğru Seçim

Asenkron motorlarda sargılar yıldız (Y) veya üçgen (Δ) bağlanabilir. Bir motorun etiketinde genellikle iki gerilim değeri yazar; örneğin 400/690V. Bu, motorun üçgen bağlantıda 400V, yıldız bağlantıda ise 690V şebekede çalışabileceği anlamına gelir. Dolayısıyla aynı motor, bağlantı tipine göre farklı şebeke gerilimlerinde kullanılabilir. 690V şebekede çalıştırılacak bir motor yıldız bağlanır; bu durumda her sargıya düşen gerilim azalır ve motor o şebekeye uygun çalışır. Bu nedenle 690V seçiminde, motorun etiket gerilim aralığı ve bağlantı tipi mutlaka kontrol edilmelidir. Yıldız-üçgen bağlantının nasıl yapıldığını adım adım yıldız-üçgen bağlantı şeması yazımızda bulabilirsiniz.

Yol Vermede Yıldız-Üçgen Karışıklığı

Burada önemli bir ayrım vardır: yıldız-üçgen yol verme ile yıldız-üçgen şebeke bağlantısı farklı şeylerdir. Yıldız-üçgen yol verme, motorun kalkış akımını azaltmak için kalkışta yıldız, çalışmada üçgene geçen bir yöntemdir. 690V şebeke bağlantısı ise motorun sürekli yıldız bağlı çalıştığı bir durumdur. Bu iki kavramı karıştırmamak, doğru bağlantı için kritiktir. Pratikte, etiketinde 400Δ/690Y yazan bir motor 690V şebekeye yıldız bağlandığında doğrudan yol verilir; bu motorda ayrıca yıldız-üçgen yol verme yapılamaz, çünkü sargılar zaten yıldız konumdadır. 690V'ta yumuşak kalkış isteniyorsa soft starter veya frekans sürücüsü kullanılır; bu ekipmanlar da 690V gerilim sınıfına uygun seçilmelidir. Bu ayrım, panonun ve yol verme ekipmanının doğru tasarlanması için baştan netleştirilmelidir. Büyük güçte yol verme yöntemini doğru seçmek için yıldız-üçgen mi softstarter mı yazımız ayrıntılı yol gösterir.

IEC Standardı ve Motor Etiketi

690V motorlar IEC standardına uygun üretilir; etiketteki gerilim aralığı, bağlantı tipi, akım ve frekans bilgileri bu standarda göre okunur. Doğru motoru seçmek için etiketteki anma değerlerini doğru anlamak gerekir; özellikle gerilim/bağlantı satırı (örneğin 400Δ/690Y) bu sınıfta en kritik bilgidir. Etiket okuma için IE3 motor etiketini okuma yazımız yol gösterir. Mevcut bir motoru 690V uyumlu bir motorla değiştiriyorsanız, gerilim aralığı ve bağlantı tipinin uyumunu mutlaka kontrol edin; etiket bilgisiyle birebir eşleştirme yazımız yanlış teslimatı önler. Asenkron motorlarda gerçek devir, kayma nedeniyle senkron devirin biraz altındadır; bunu kayma ve gerçek devir yazımız açıklar.

690V Motorda Koruma ve Sıcaklık İzleme

Büyük güçlü 690V motorlarda koruma, hem motor ömrü hem işletme güvenliği açısından kritiktir. Yüksek gerilimde çalışan bu motorlarda izolasyon kalitesi ve doğru topraklama önemlidir; topraklama ve elektriksel güvenlik yazımız bu konuyu ele alır. Sargı sıcaklığını sürekli izlemek için PT100 veya PTC termistör kullanımı büyük güçte yaygındır; PT100 ve PTC termistör ile sıcaklık izleme yazımız bu korumayı açıklar. Stok motorda bağlantı öncesi izolasyon direncini ölçmek de önemlidir; izolasyon direnci ve megger testi yazımız bu kontrolü anlatır. Termik ve sigorta seçiminde ise motorun 690V'taki düşük akımına göre ayar yapılmalıdır; 400V'taki akım değeriyle ayar yapmak yanlış koruma anlamına gelir, doğru ayar için motorun etiketindeki 690V akım değeri esas alınır. Bu konuda termik, röle ve sigorta seçimi yazımız yol gösterir. Stok motorlarda bağlantı öncesi izolasyon direnci ölçümü de önerilir; bu kontrolleri devreye alma sürecinde birlikte planlarız.

Hangi Tesislerde 690V Tercih Edilir?

690V gerilim, genellikle büyük kurulu güce sahip ağır sanayi tesislerinde kullanılır: madencilik, çimento, demir-çelik, büyük kırma-eleme tesisleri ve büyük pompa istasyonları gibi. Bu tesislerde motor güçleri yüksek olduğu için 690V'un sağladığı düşük akım avantajı somut maliyet tasarrufuna dönüşür. Bu tesislerin çoğu sürekli ve ağır hizmet koşullarında çalışır; bu nedenle 690V motorlar da pik döküm gövdeli, yüksek IP korumalı ve dayanıklı rulman yapısına sahip olmalıdır. Sıcak, tozlu ve nemli ortamlarda motor koruması, gerilim sınıfından bağımsız olarak büyük güç motorlarının ömrünü belirleyen temel unsurdur. Konkasör ve taş kırma tesislerinde büyük güçlü tahriklerde bu avantaj öne çıkar; konkasör ve taş kırma tesisi için motor seçimi yazımız bu uygulamaları ele alır. Madencilik sektöründe tedarik güvencesi için madencilikte motor tedarik sözleşmeleri yazımız yol gösterir. Bu sınıftaki asenkron motorların verimi de işletme maliyetini doğrudan etkiler; verim ve kutup sayısı yazımız doğru seçimi destekler.

Verimlilik, Mevzuat ve Doğru Tedarik

690V büyük güç motorları, yüksek çalışma saatli tesislerde ciddi enerji tüketir; bu yüzden verimlilik sınıfı doğrudan elektrik faturasına yansır. Türkiye ve AB mevzuatında belirli güç ve kutup aralıklarında IE3, hatta IE4 verimlilik sınıfı gereklilikleri vardır; doğru sınıfı seçmek için IE3 ve IE4 verimlilik zorunluluğu mevzuatı yazımızı inceleyin. Büyük güç motorlarında doğru boyutlandırma da kritiktir; motor yük oranı ve doğru boyutlandırma yazımız fazla güç almanın dezavantajını açıklar. Pik döküm gövdeli, yüksek verimli asenkron motorlarımızı IE3 ve verimli elektrik motorları ürün sayfalarımızdan inceleyebilirsiniz.

690V büyük güç motorlarında teslim süresi de planlamanın bir parçasıdır. Bu sınıftaki motorlar her zaman raf stoğunda hazır beklemeyebilir; belirli gerilim, bağlantı ve verimlilik kombinasyonlarında termin planlaması gerekebilir. Bu nedenle projenizin montaj takvimini erkenden paylaşmak önemlidir. Kritik bir ana tahrik motoru için yedek bulundurmak da büyük güç sınıfında üretim kaybını önler; hangi güçlerin yedekte tutulması gerektiğini kritik yedek motor listesi ve stok planlama yazımız belirlemenize yardımcı olur. Stok ile üretim siparişi arasındaki farkı ise stoktan teslim mi üretim siparişi mi yazımız açıklar.

Büyük Güçte Kutup Seçimi ve Yol Verme

690V asenkron motorlarda da kutup seçimi uygulamaya göre yapılır. 2 kutuplu motorlar yüksek devir gerektiren büyük pompa ve fanlarda, 4 kutuplu motorlar değirmen, konveyör ve genel ağır sanayi tahriklerinde, 6 ve 8 kutuplu motorlar ise düşük devirli, yüksek tork isteyen uygulamalarda tercih edilir. Düşük devirli büyük güç motorları, redüktör kullanmadan doğrudan tahrik avantajı sağlayabilir; bunu düşük devirli yüksek kutuplu motorlar yazımız açıklar. Düşük devirli asenkron motor seçimini 6 ve 8 kutuplu düşük devirli motor seçimi yazımız ayrıntılandırır.

Büyük güçlü 690V motorlarda yol verme yöntemi de önemlidir. Doğrudan yol verme yüksek kalkış akımı nedeniyle genellikle tercih edilmez; bunun yerine soft starter veya oto-trafo ile yol verme kullanılır. 690V'ta zaten akım düşük olduğu için, doğru yol verme yöntemiyle birlikte kalkış akımı daha da kontrol altına alınır. Yükün atalet momenti yüksekse (büyük fan, değirmen, kırıcı), yol verme yöntemi bu atalet momentine göre seçilmelidir. Yol verme kararını yıldız-üçgen mi softstarter mı yazımız netleştirir.

690V Motor ve Frekans Sürücüsü (VFD)

Büyük güçlü 690V motorlar, değişken devir gereken pompa, fan ve kompresör uygulamalarında frekans sürücüsü (VFD) ile birlikte kullanılır. Frekans sürücüsü, motorun devrini ihtiyaca göre ayarlayarak özellikle pompa ve fanlarda ciddi enerji tasarrufu sağlar. 690V seviyesinde çalışan bir sürücü-motor paketinde, kablo ve sürücü ekipmanının gerilim sınıfına uygun seçilmesi gerekir. Sürücüyle çalışan motorlarda sargı izolasyonunun gerilim darbelerine dayanıklı olması önemlidir. Frekans sürücüsünün ne zaman gerektiğini ve nasıl seçileceğini frekans sürücüsü (VFD) ile asenkron motor yazımız açıklar. Pompa ve fanda sağlanan tasarrufu somut görmek için yüksek verimli motor ve frekans sürücüsü yazımızı inceleyebilirsiniz. Değişken yüklü uygulamalarda sabit tork mu değişken tork mu seçimi de önemlidir; bunu değişken devirli uygulamada motor seçimi yazımız ele alır.

690V Motorun Nakliyesi ve Devreye Alınması

690V motorlar genellikle büyük güçlü ve ağır olduğu için, nakliye ve sahada kaldırma özel dikkat gerektirir. Motor gövdesindeki kaldırma mapalarından vinç veya forklift ile kaldırılmalı, kablo veya mil üzerinden tutulmamalıdır. Nakliye sırasında rulmanların darbe görmemesi için motor sabitlenmelidir; nakliyede hasar kontrol listesi yazımız bu riski azaltır. Devreye almada bağlantı tipinin (yıldız/üçgen) şebeke gerilimine uygun yapıldığı, dönüş yönü ve faz sırasının doğru olduğu kontrol edilmelidir. Tüm devreye alma adımları için devreye alma ve ilk çalıştırma kontrol listesi yazımızı uygulamanızı öneririz. Uzun süre depoda bekleyen büyük güç motorlarında ise nem ve rulman kontrolü için stoklama ve uzun süre bekletme yazımız yol gösterir.

Sıkça Sorulan Sorular

690V motor 400V şebekede çalışır mı?

Bu, motorun etiket gerilim aralığına ve bağlantı tipine bağlıdır. 400/690V etiketli bir motor, üçgen bağlantıda 400V'ta, yıldız bağlantıda 690V'ta çalışır. Sadece 690V için tasarlanmış bir motor 400V şebekede doğru çalışmaz. Doğru bağlantıyı motorun etiket bilgisine göre birlikte belirleriz; bu yüzden sipariş öncesi şebeke geriliminizi ve mevcut motor etiketindeki gerilim/bağlantı satırını paylaşmanız yanlış seçimi önler.

690V kullanmanın en büyük avantajı nedir?

En büyük avantaj, aynı güçte daha düşük akım çekmesidir. Düşük akım, daha ince kablo kesiti, daha küçük pano ekipmanı ve daha az iletim kaybı demektir. Bu avantaj özellikle yüksek güçlü ve uzun kablo mesafeli büyük tesislerde belirgin maliyet tasarrufu sağlar. Ayrıca daha düşük akım, kalkışta şebekedeki gerilim çökmesini de hafifleterek aynı hatta bağlı diğer ekipmanları korur.

690V motorda hangi bağlantı yapılır?

690V şebekede çalıştırılacak bir motor genellikle yıldız (Y) bağlanır; böylece her sargıya düşen gerilim uygun seviyeye iner. Yıldız-üçgen yol verme ile şebeke bağlantısının farklı şeyler olduğunu unutmamak gerekir; bu ayrım pano tasarımında baştan dikkate alınmalıdır. Doğru bağlantıyı şebeke geriliminize ve motor etiketine göre netleştiririz.
