Sanayide motorların çoğu 2 ve 4 kutuplu yüksek ve orta devirde çalışır; ancak bazı uygulamalar düşük devir ve yüksek tork ister. İşte bu noktada 6 kutuplu (yaklaşık 1000 d/dk) ve 8 kutuplu (yaklaşık 750 d/dk) düşük devirli asenkron motorlar devreye girer. Doğru uygulamada düşük devirli motor seçmek, çoğu zaman bir redüktör katmanını ortadan kaldırarak hem yatırımı hem de bakım yükünü azaltır. Bu rehber, karıştırıcı, vinç, değirmen, soğutma kulesi ve benzeri düşük devirli yükler için motor alacak satın alma ve tesis sorumlularına; kutup sayısı, tork, redüktörsüz doğrudan tahrik mantığı ve verim açısından net bir yol haritası sunar. Amacımız teknik bir ders vermek değil, uygulamanıza en uygun düşük devirli motoru doğru seçmenizi sağlamaktır. Düşük devirli motor seçiminde üç bilgi kararı belirler: ihtiyaç duyulan çalışma devri (1000 mü 750 mü), yükün tork karakteristiği (sabit mi darbeli mi) ve doğrudan tahrik mi yoksa redüktörlü çözüm mü tercih edileceği. Bu üç başlık baştan netleştirildiğinde hem doğru motor hem de doğru tahrik yapısı hızla belirlenir.

6 ve 8 kutuplu düşük devirli asenkron motor seçimi ve 1000/750 devir uygulamaları

Kutup Sayısı, Devir ve Tork İlişkisi

Asenkron motorda devir, kutup sayısıyla ters orantılıdır: kutup sayısı arttıkça senkron devir düşer. 50 Hz şebekede 2 kutup yaklaşık 3000 d/dk, 4 kutup 1500 d/dk, 6 kutup 1000 d/dk ve 8 kutup 750 d/dk senkron devir verir. Gerçek devir, kayma nedeniyle bu değerlerin biraz altındadır; örneğin 6 kutuplu bir motor yük altında yaklaşık 960-980 d/dk döner. Kayma ve gerçek devir ilişkisini asenkron motorda kayma ve gerçek devir yazımız ayrıntısıyla açıklar. Burada kritik olan nokta şudur: aynı güçte motorun kutup sayısı arttıkça devir düşer ama ürettiği tork artar. Çünkü güç, tork ile devrin çarpımıyla orantılıdır; devir düşerken aynı gücü korumak için tork yükselir. Bu yüzden düşük devirli yükler için 6 ve 8 kutuplu motorlar doğal bir tercih olur.

Düşük Devirli Motorun Avantajı: Redüktörsüz Doğrudan Tahrik

Düşük devirli motorların en büyük cazibesi, bazı uygulamalarda redüktöre olan ihtiyacı azaltması ya da tamamen ortadan kaldırmasıdır. Yük zaten 1000 ya da 750 d/dk civarında çalışacaksa, 1500 d/dk motoru redüktörle yavaşlatmak yerine doğrudan 6 ya da 8 kutuplu motor takmak; daha az parça, daha az yağ bakımı ve daha az arıza noktası anlamına gelir. Bu doğrudan tahrik mantığını ve avantajlarını düşük devirli (yüksek kutuplu) motorlar: redüktörsüz doğrudan tahrik yazımız kapsamlı biçimde ele alır. Ancak her düşük devir ihtiyacı redüktörsüz çözülemez; çok düşük çıkış devirlerinde redüktör kaçınılmazdır. Redüktörlü mü yoksa ayrı motor + redüktör mü tercih edileceğini redüktörlü motor mu, ayrı motor + redüktör mü yazımız satın alma ve bakım açısından karşılaştırır.

6 Kutup (1000 d/dk): Dengeli Tork ve Sessizlik

6 kutuplu motorlar, 4 kutuplunun gücü ile 8 kutuplunun düşük devri arasında dengeli bir noktadadır. Orta düzeyde yüksek tork, düşük titreşim ve görece sessiz çalışma gerektiren uygulamalar için idealdir. Büyük çaplı fanlar, soğutma kulesi fanları, karıştırıcılar ve bazı konveyör tahrikleri tipik olarak 6 kutuplu motorla çalışır.

8 Kutup (750 d/dk): Çok Yüksek Tork

8 kutuplu motorlar en düşük devirde en yüksek torku üretir. Değirmenler, ağır karıştırıcılar, büyük ve düşük hızlı fanlar ile yüksek tork gerektiren özel tahrikler için tercih edilir. Bu motorlar genellikle redüktör katmanını azaltarak doğrudan tahrik avantajı sağlar. 8 kutuplu motorlar aynı güçte en büyük gövdede geldiğinden, montaj alanı ve nakliye ağırlığı da seçimde göz önünde bulundurulmalıdır. Yüksek tork sayesinde, ağır ve yüksek atalete sahip yükleri yumuşak ve kararlı biçimde döndürmesi bu motorların en belirgin avantajıdır.

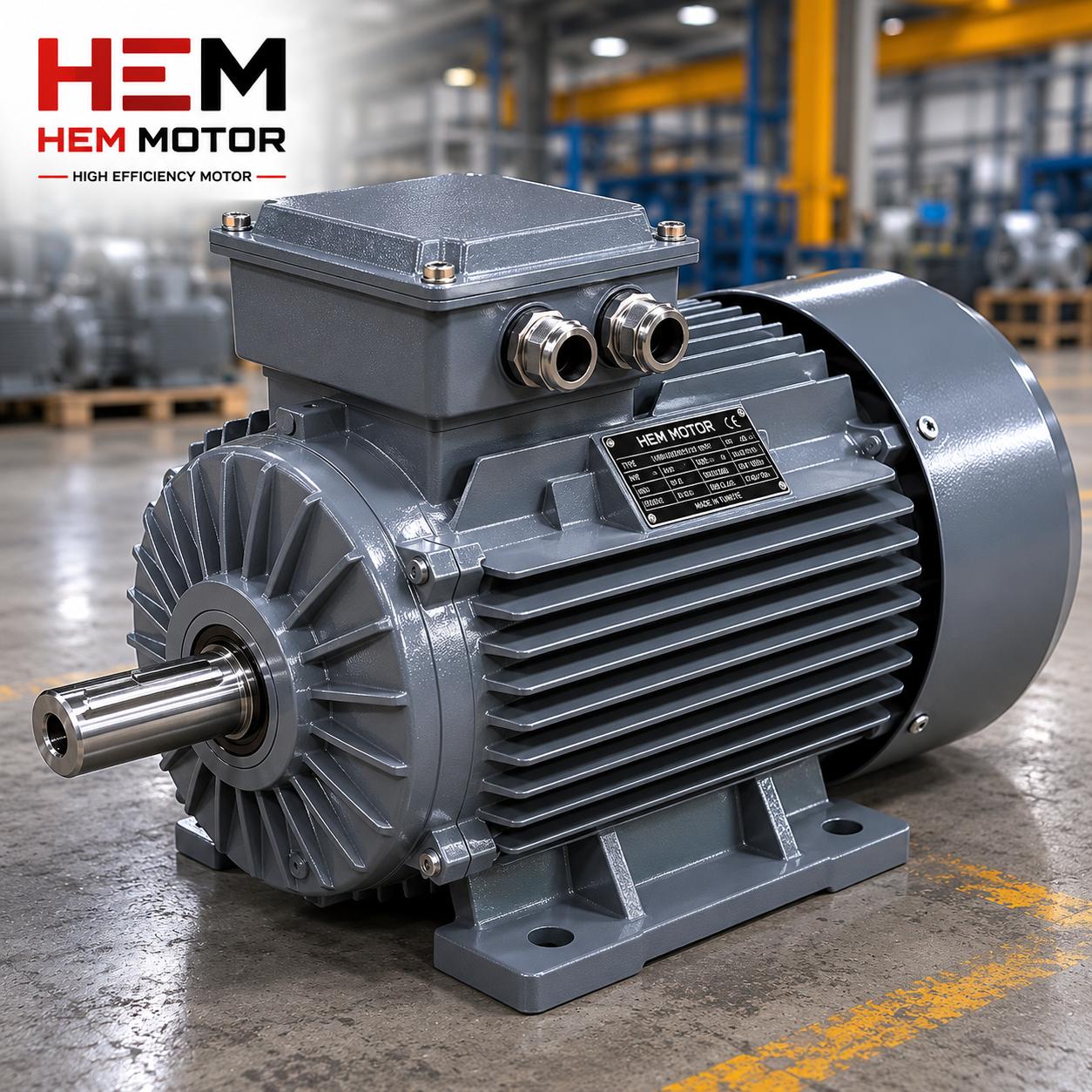

Karıştırıcı, vinç, değirmen ve soğutma kulesinde düşük devirli yüksek torklu motor

Tipik Uygulamalar: Nerede Düşük Devirli Motor Gerekir?

Düşük devirli motorlar belirli bir uygulama grubunda öne çıkar. Karıştırıcı ve mikserler düşük devir ve yüksek tork ister; özellikle viskoz ve yoğun ortamda doğrudan tahrik avantaj sağlar. Vinç ve kaldırma tahriklerinde düşük devir, yükün kontrollü hareketini kolaylaştırır. Değirmen ve öğütme uygulamalarında düşük devir, yüksek tork ile ağır yükü döndürmek için gereklidir; maden ve cevher değirmenlerinde yüksek tork ihtiyacını maden ve cevher değirmeni motorları: yüksek tork ve ağır hizmet tedariki yazımız ayrıntısıyla ele alır. Soğutma kulesi fanları büyük çaplı ve düşük hızlı olduğundan 6 ya da 8 kutuplu motorla sessiz ve verimli çalışır; dış ortam ve IP koruma açısından soğutma kulesi ve chiller fan motorları yazımız yol gösterir. Büyük çaplı fan uygulamalarında devir seçimini santrifüj ve aksiyal fan motoru seçimi yazımız tamamlar. Bu uygulamaların ortak özelliği, yükün doğal çalışma devrinin düşük olması ve yüksek torkun sürekli istenmesidir. Doğru kutup sayısını seçmek, hem gereksiz redüktör maliyetini hem de yüksek devirli motoru zorlama riskini ortadan kaldırır. Tarım ve hayvancılık tesislerindeki büyük fan ve karıştırma uygulamaları da benzer şekilde düşük devirli motorlardan yararlanır.

Verim ve Güç Faktörü

Düşük devirli motorlarda dikkat edilmesi gereken bir konu, verim ve güç faktörünün (cos φ) yüksek devirli motorlara göre tipik olarak biraz daha düşük olmasıdır. Bu, motorun yapısı gereğidir; aynı güçte 8 kutuplu motor, 2 kutuplu motora göre daha büyük gövdede ve genellikle biraz daha düşük güç faktöründe çalışır. Bu nedenle düşük devirli motor seçerken yalnızca devir değil, verim sınıfı ve güç faktörü de değerlendirilmelidir. Kutup sayısının verime etkisini asenkron motorda verim ve kutup sayısı: 2, 4, 6, 8 kutup karşılaştırması yazımız net biçimde gösterir. Düşük güç faktörü reaktif ceza riskini artırabileceğinden, yüksek verimli motorlarda güç faktörü (cos φ) ve reaktif ceza yazımız bu konuda önemli bir uyarı sunar. Sürekli çalışan tesislerde verim sınıfını yükseltmek isteyenler için elektrik motoru IE4 ürün grubumuz düşük devirli seçenekleri de içerir. Buna karşılık, düşük devirli motorun doğru uygulamada bir redüktör katmanını ortadan kaldırması, sistem genelinde toplam verimi olumlu etkileyebilir; çünkü redüktörün kendi verim kaybı da denkleme girer. Bu nedenle yalnızca motorun etiket verimine değil, motor ve tahrik zincirinin birlikte oluşturduğu toplam sistem verimine bakmak daha doğru bir değerlendirme sağlar.

Gövde Boyu ve Mekanik Eşleştirme

Aynı güçte düşük devirli motor, yüksek devirli muadiline göre daha büyük gövdede gelir. Örneğin belirli bir kW değerinde 4 kutuplu motor bir gövde boyundayken, 8 kutuplu aynı güç bir ya da iki kademe büyük gövdede olabilir. Bu, hem fiyatı hem de montaj ölçülerini etkiler. Bu nedenle düşük devirli motor seçerken gövde boyunu ve mekanik bağlantı ölçülerini önceden netleştirmek gerekir. Gövde boyu-güç eşleşmesini pik döküm gövdeli motorlarda gövde boyu ve güç eşleşmesi yazımız ayrıntısıyla ele alır. Mil çapı, kama ve kaplin uyumu için ise pik döküm motorda mil çapı, kama ve kaplin eşleştirme yazımız sipariş öncesi kontrolü kolaylaştırır. Montaj tipi seçenekleri için elektrik motoru bağlantı şekilleri ürün grubumuza göz atabilirsiniz. Daha büyük gövde, aynı zamanda daha yüksek nakliye ağırlığı ve montajda daha dikkatli kaldırma demektir; bu nedenle düşük devirli büyük motorlarda kaide ve taşıma planı önceden hazırlanmalıdır. Mil çapının da gövdeyle birlikte büyüdüğü unutulmamalı, kaplin ve kasnak seçimi buna göre yapılmalıdır.

Doğrudan Tahrik mi Redüktör mü? Karar Noktası

Düşük devirli motor seçiminde en önemli karar, ihtiyaç duyulan çıkış devrinin doğrudan bir motorla mı yoksa redüktörle mi karşılanacağıdır. Eğer çalışma devri 750-1000 d/dk aralığındaysa, 6 ya da 8 kutuplu motor genellikle doğrudan ve ekonomik bir çözümdür. Ancak çok daha düşük çıkış devri (örneğin 50-100 d/dk) gerekiyorsa, motorun tek başına bu devri sağlaması mümkün değildir; bu durumda redüktör kaçınılmazdır. Bu durumda da düşük devirli bir motoru redüktöre bağlamak, daha küçük bir redüksiyon oranıyla aynı çıkış devrine ulaşmayı sağlar. Sonsuz dişli redüktöre hangi motorun uyduğunu sonsuz dişli ve NMRV redüktöre hangi elektrik motoru uyar yazımız IEC gövde ve flanş eşleştirmesiyle açıklar. Verimli motoru redüktörle birleştirmenin kazancını ise IE4 motoru redüktörle kullanmak: verimli motor + redüktör kombinasyonunda kazanç yazımız ele alır. Bu konudaki diğer rehberlere asenkron/AC motorlar blog kategorimizden ulaşabilirsiniz.

Yol Verme ve Kalkış Davranışı

Düşük devirli motorlar yüksek tork ürettiğinden, kalkışta da güçlü bir başlangıç momenti sağlar. Bu, karıştırıcı ve değirmen gibi yüksek atalete sahip yükleri döndürmek için avantajdır. Ancak yüksek güçteki 6 ve 8 kutuplu motorlarda doğrudan yol verme (DOL) yine yüksek kalkış akımı çeker; bu nedenle belirli güçlerin üzerinde yıldız-üçgen ya da yumuşak yol verici (soft starter) tercih edilir. Hangi yöntemin ne zaman doğru olduğunu AC asenkron motorlarda yol verme: yıldız-üçgen mi softstarter mı yazımız ayrıntısıyla açıklar. Karıştırıcı ve değirmen gibi yüksek atalet ve darbeli yük taşıyan uygulamalarda motorun moment sınıfı da önemlidir; yüke göre doğru moment sınıfını seçmek için asenkron motor moment sınıfları (Design N/H) ve kalkış momenti yazımız belirleyici kriterleri sunar. Yol vermeyle birlikte koruma donanımının da motorla planlanması, sürekli çalışan tahriklerde arıza riskini azaltır.

Vinç ve kaldırma uygulamalarında düşük devirin yanı sıra frenli motor ihtiyacı da gündeme gelebilir; yükün kontrollü durdurulması için fren motoru gerektiğinde IE4 frenli (fren) motor tedariki: konveyör ve vinç uygulamaları yazımız doğru seçimde yol gösterir. Sincap kafesli mi bilezikli mi rotor tercih edileceği de ağır kalkışlı yüklerde önem kazanır; bu konuda sincap kafesli ve bilezikli asenkron motor farkı yazımız hangi yükte hangisinin uygun olduğunu açıklar.

Stok, Tedarik ve İkame

6 ve 8 kutuplu motorlar, 2 ve 4 kutuplu motorlara göre daha az talep gördüğünden stok derinliği uygulamaya göre değişebilir. Bu nedenle düşük devirli motor ihtiyacında erken planlama yapmak, üretim duruşunu önlemek açısından önemlidir. Mevcut bir düşük devirli motoru değiştirirken, etiketteki güç, devir (kutup sayısı), gövde boyu, montaj tipi ve mil çapı bilgileri birebir ikame için yeterlidir. Stoktan teslim ile üretim siparişi arasındaki temin süresi farkını stoktan teslim mi, üretim siparişi mi yazımız netleştirir. Kritik tahriklerde yedek motor bulundurmanın mantığı için kritik yedek motor listesi ve stok planlama yazımıza göz atmanızı öneririz. Yanlış motor gelmesini önlemek için sipariş öncesi etiket eşleştirmesi şarttır; bunu yanlış motor gelmesini önleyin: sipariş öncesi etiket eşleştirmesi yazımızla doğrulayabilirsiniz.

Sıkça Sorulan Sorular

6 kutuplu mu 8 kutuplu mu motor almalıyım?

Karar, ihtiyaç duyulan çalışma devrine ve tork gereksinimine bağlıdır. Çalışma devri 1000 d/dk civarındaysa 6 kutuplu, 750 d/dk civarındaysa 8 kutuplu motor doğru tercihtir. Tork ihtiyacı çok yüksek ve devir mümkün olduğunca düşük olmalıysa 8 kutup öne çıkar. En doğru seçimi yapmak için uygulamanızın çalışma devri ve yük tipini paylaşmanız yeterlidir; uygun kutup sayısını ve gücü birlikte belirleyip stok durumunu hemen bildiririz.

Düşük devirli motor mu yoksa redüktörlü motor mu daha ekonomik?

Bu, ihtiyaç duyulan çıkış devrine bağlıdır. Çalışma devri 750-1000 d/dk aralığındaysa, doğrudan 6 ya da 8 kutuplu motor genellikle daha az parça ve daha az bakım demektir; bu durumda redüktörsüz çözüm ekonomiktir. Ancak çok daha düşük çıkış devri gerekiyorsa redüktör zorunludur ve bu durumda düşük devirli motorla daha küçük redüksiyon oranı kullanmak avantaj sağlar. Uygulamanızı ve çalışma devrinizi belirtirseniz en uygun çözümü birlikte öneririz.

Düşük devirli motorun verimi neden daha düşük?

Düşük devirli motorlar yapı gereği daha fazla kutup sargısı içerir ve aynı güçte daha büyük gövdede çalışır. Bu, verim ve güç faktörünün yüksek devirli muadiline göre tipik olarak biraz daha düşük olmasına yol açar. Yine de doğru uygulamada düşük devirli motor, redüktör kayıplarını ortadan kaldırarak toplam sistem veriminde avantaj sağlayabilir. Sürekli çalışan tesislerde yüksek verim sınıfı seçmek bu farkı dengeler ve uzun vadeli enerji maliyetini düşürür.

Teklif Alın

6 ve 8 kutuplu düşük devirli asenkron motorda doğru devir, tork ve gövde seçimiyle hızlı tedarik için bize ulaşın. Uygulamanızın çalışma devri, tork ihtiyacı ve montaj bilgisini iletin; doğrudan tahrik mi yoksa redüktörlü çözüm mü gerektiğini birlikte belirleyip net bir teklif hazırlayalım. Telefon: +90 (532) 345 49 86 · İletişim sayfamızdan teklif talebi oluşturun.
