90 ile 132 kW arasındaki motorlar, bir tesisin en pahalı ve en kritik tahriklerini oluşturur; bu güç bandında doğru kutup (devir) seçimi ve doğru tedarik planı, hem yatırım maliyetini hem üretim sürekliliğini doğrudan etkiler. Bu büyüklükte bir motor artık raftan alınıp takılan bir parça değildir: 2 kutuplu mu yoksa 4 kutuplu mu olacağı uygulamaya göre belirlenmeli, yol verme yöntemi planlanmalı, nakliye ve kaldırma önceden organize edilmeli ve devreye alma adım adım yürütülmelidir. Bu yazı, 90-132 kW büyük güç motoru tedarik eden işletmeler için kutup seçimi, yol verme, termin-nakliye-kaldırma ve devreye alma planını netleştiriyor; amacımız bu yüksek bütçeli yatırımı doğru spesifikasyonla, sürpriz yaşamadan tek seferde almanız.

90-132 kW büyük güç elektrik motorunda 2 ve 4 kutup seçimi ve tedarik planı

90-132 kW Bandında 2 Kutup mu 4 Kutup mu?

Bu güç bandında en temel karar devir, yani kutup sayısıdır. Kutup sayısı motorun senkron devrini belirler: 2 kutup ~3000 d/dk, 4 kutup ~1500 d/dk. Seçim tamamen tahrik edilen makineye bağlıdır:

  • 2 kutup (3000 d/dk): Yüksek devir gerektiren santrifüj pompalar, yüksek basınç fanları, kompresörler ve bazı blowerlar. Bu uygulamalar yüksek devirden verim kazanır.
  • 4 kutup (1500 d/dk): Bu güç bandının en yaygın devri; konveyörler, değirmenler, orta devir fan ve pompalar, genel sanayi tahrikleri. Daha yüksek moment ve daha dengeli çalışma sağlar.

Önemli nokta: aynı kW gücünde 2 kutuplu motor daha düşük moment, 4 kutuplu motor daha yüksek moment üretir. Makineniz yüksek moment istiyorsa (konveyör, değirmen) 4 kutup; yüksek devir istiyorsa (santrifüj pompa, kompresör) 2 kutup mantıklıdır. Kutup sayısının uygulamaya etkisini 2, 4, 6 kutup seçimi yazımızda, verim-kutup ilişkisini ise verim ve kutup sayısı yazımızda detaylandırdık.

Kutup seçiminin bir başka boyutu da gövde boyudur. Aynı kW gücünde, kutup sayısı arttıkça (devir düştükçe) motorun gövdesi büyür ve ağırlaşır; çünkü düşük devirde aynı gücü üretmek için daha büyük bir motor gerekir. Yani 132 kW gücünde 4 kutuplu bir motor, 2 kutuplu eşdeğerinden daha büyük gövdeli ve ağır olur. Bu, hem montaj alanını hem nakliye ve kaldırma planını etkiler. Bu yüzden kutup seçimi yapılırken sadece devir ve moment değil, ortaya çıkacak gövde boyu, ağırlık ve montaj alanı da hesaba katılmalıdır. Mevcut bir motoru değiştiriyorsanız yeni motorun gövde boyunun temele ve makine bağlantısına uyması ayrıca kontrol edilmelidir.

Mevcut motoru değiştirirken kutup sabit kalır

Arızalanan bir 90-132 kW motoru yenilerken kutup sayısını (devri) değiştirmemelisiniz; makine o devre göre tasarlanmıştır. Mevcut motorun etiketindeki devir bilgisi siparişin temelidir. Yanlış devirde motor makineyi ya çalıştıramaz ya aşırı yükler; etiketle birebir eşleştirmenin önemini etiketle birebir eşleştirme yazımızda anlattık.

Yol Verme: 90 kW Üzerinde Doğrudan Yol Verme Genellikle Yetmez

Bu güç bandında doğrudan yol verme (DOL) çok yüksek kalkış akımı çeker; şebekede gerilim düşümüne, sigorta atmasına ve mekanik şoka yol açabilir. Bu yüzden 90-132 kW motorlarda yol verme yöntemi mutlaka planlanır:

  • Yıldız-üçgen: Kalkış akımını yaklaşık üçte birine düşürür; yükü düşük ataletli ve kalkışta hafif yüklenen uygulamalarda ekonomik çözümdür. Motorun yıldız-üçgene uygun (6 uçlu) bağlanması gerekir.
  • Soft starter: Kalkış akımını ve momentini rampayla kontrol eder; yüksek ataletli ya da yüklü kalkan uygulamalarda (konveyör, değirmen, kompresör) tercih edilir, mekanik şoku azaltır.
  • Frekans sürücüsü (VFD): Kontrollü kalkış + devir ayarı; değişken yük veya enerji tasarrufu istenen yerlerde.

Yıldız-üçgen ile soft starter arasındaki seçimi yıldız-üçgen mi softstarter mı yazımızda karşılaştırdık. Şantiye gibi jeneratörle beslenen yerlerde kalkış akımı ayrı bir kısıt yaratır; jeneratörle çalışan şantiyede motor seçimi yazımız bunu ele alır.

Yol verme yönteminin seçimi sadece elektriksel değil mekanik bir karardır da. Bu güç bandındaki bir motor doğrudan yol verildiğinde, kalkış anında üretilen yüksek moment kaplin, kayış ve makine miline ani bir şok bindirir; bu, zamanla mekanik bağlantıları yıpratır. Soft starter, kalkış momentini rampayla artırarak bu şoku yumuşatır ve hem motor hem tahrik edilen makine için daha güvenli bir kalkış sağlar. Bu yüzden 90-132 kW bandında yol verme yöntemi, motor siparişiyle birlikte tek bir paket olarak planlanmalıdır. Yol verme tertibatının motorun bağlantı tipine (6 uçlu yıldız-üçgen bağlantısı veya sürücü uyumu) uygun olması da sipariş aşamasında netleştirilir; aksi halde sahada bağlantı uyumsuzluğu yaşanır.

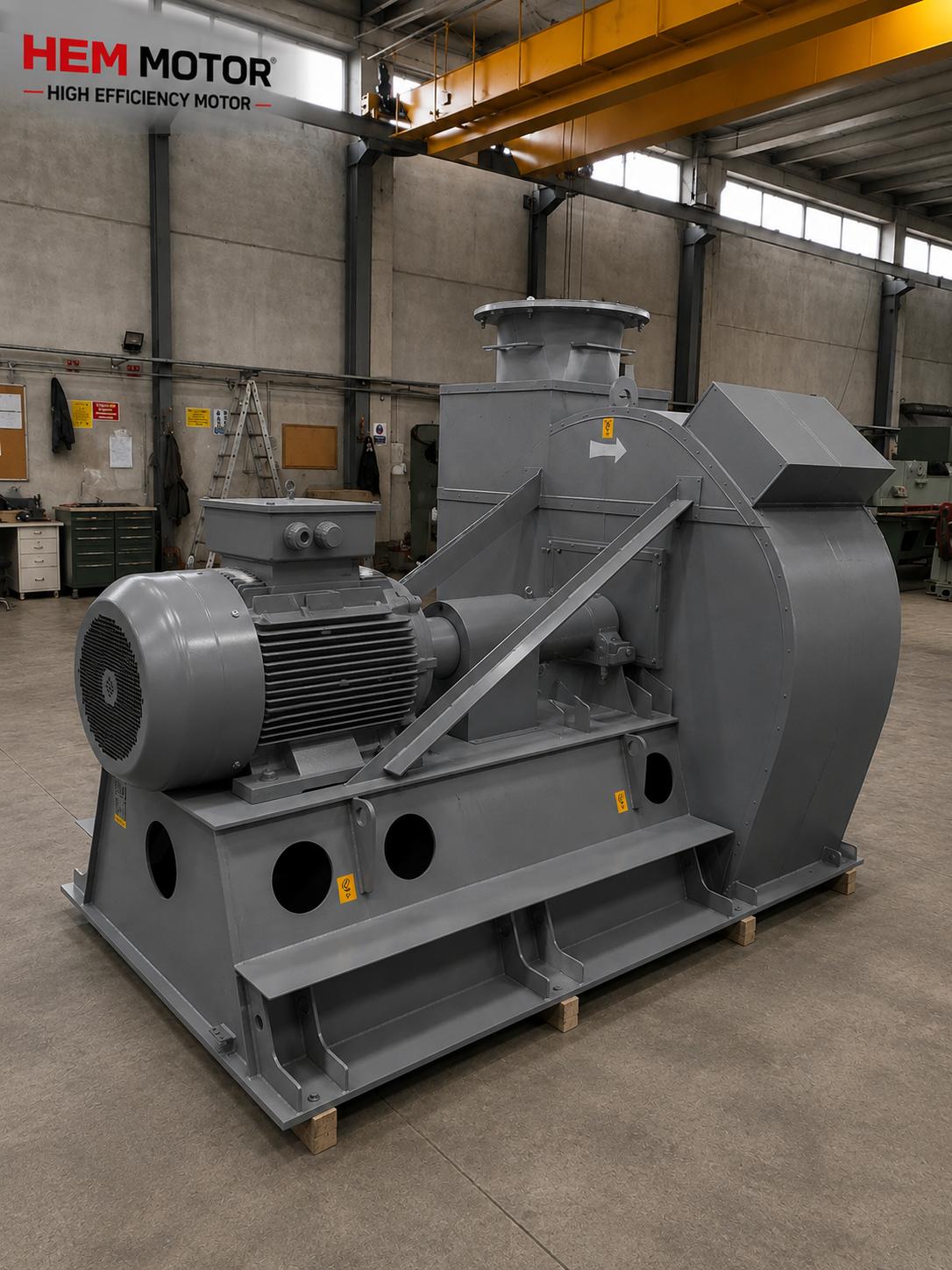

Büyük güç motorunda yol verme, nakliye ve devreye alma planı

Termin, Nakliye ve Kaldırma Planı

90-132 kW bandındaki motorlar ağırdır; bu güçte bir motor pik döküm gövdeyle birkaç yüz kilograma ulaşabilir. Bu yüzden tedarik sadece motorun temini değil, lojistiğin de planlanmasıdır:

  • Termin: Stoktan karşılanabilen güç-devir kombinasyonları hızlı teslim edilir; özel konfigürasyonlu (özel boya, koruma, mil) motorlar termin gerektirir. Stoktan teslim ile üretim siparişi farkını stoktan teslim mi üretim siparişi mi yazımızda anlattık.
  • Nakliye: Ağır motor uygun ambalaj ve sabitlemeyle taşınmalı; nakliye sırasında mil ve rulman korunmalıdır. Teslim alırken yapılacak kontrolleri nakliye hasar kontrol listesi yazımızda sıraladık.
  • Kaldırma: Motorun taşıma kulaklarından doğru ekipmanla kaldırılması gerekir; saha vinç/forklift kapasitesi önceden planlanmalıdır.

Bu güç bandının tedarik sürecini genel olarak 90 kW üzeri büyük güç motor tedariki yazımızda ele aldık; bu yazı 90-132 kW bandında kutup seçimine odaklanıyor.

Bu büyüklükteki motorların lojistiği, küçük motorlardan bambaşka bir planlama gerektirir. Motor ağır olduğu için fabrika çıkışından saha montajına kadar her aşama önceden düşünülmelidir: nakliye aracının uygunluğu, sahaya giriş yolu, indirme için vinç veya forklift kapasitesi ve montaj noktasına taşıma. Bir 132 kW motor, pik döküm gövdeyle yüzlerce kilo ağırlığında olabilir; bunu uygun ekipman olmadan kaldırmaya çalışmak hem motora zarar verir hem iş güvenliği riski yaratır. Bu yüzden büyük güç motoru tedarikinde lojistik, motorun spesifikasyonu kadar önemli bir kalemdir ve teslim adresi ile saha koşulları teklif aşamasında paylaşılmalıdır. Acil ikame gereken durumlarda ise stoktan teslim mümkün olan güç-devir kombinasyonları, termin gerektiren özel konfigürasyonlardan ayrılarak değerlendirilir.

Hangi Uygulamada Hangi Kutup? Pratik Örnekler

90-132 kW bandında kutup seçimini somutlaştırmak için tipik uygulamalara bakalım. Bu bant, bir tesisin en büyük tahriklerini barındırır ve her uygulamanın devir ihtiyacı farklıdır:

  • Büyük santrifüj pompalar: Su temini, terfi ve proses pompalarında yüksek devir verim sağlar; bu yüzden 2 kutuplu (3000 d/dk) motorlar yaygındır. Pompanın çalışma noktası ve NPSH değerleri devir seçimini destekler.
  • Kompresörler: Vidalı ve pistonlu kompresörlerde 2 veya 4 kutup uygulamaya göre değişir; vidalı kompresörlerde sık sık 2 kutup tercih edilir.
  • Konveyör ve bant sistemleri: Yüksek moment ve düşük devir gerektiği için genellikle 4 kutuplu (1500 d/dk) ya da redüktörlü çözümler kullanılır.
  • Değirmen ve kırıcılar: Yüksek kalkış momenti ve ağır yük nedeniyle 4 kutup ve uygun moment sınıfı tercih edilir.
  • Büyük fanlar: Hava debisine göre 4 veya 6 kutup; yüksek atalet nedeniyle yol verme planlanır.

Bu örnekler, kutup seçiminin gücün değil tahrik edilen makinenin işlevi olduğunu gösterir. Aynı 110 kW motor, santrifüj pompada 2 kutuplu, konveyörde 4 kutuplu olarak seçilir. Bu yüzden teklif aşamasında uygulamayı ve mevcut motorun devrini netleştirmek, doğru seçimin temelidir.

Mekanik Uyum: Gövde, Ayak ve Mil

Bu güç bandında bir motoru yenilerken mekanik uyum kritik öneme sahiptir, çünkü hata pahalıdır ve sahada çözülmesi zordur. Mevcut motorun gövde boyu (IEC frame size), ayak delik ölçüleri, mil çapı, kama ölçüsü ve montaj tipi (B3/B5/B35) yeni motorla birebir eşleşmelidir; aksi halde temel, kaplin veya makine bağlantısı uymaz ve montaj saatlerce gecikir. Büyük motorlarda ayak ölçüleri ve mil çapı standart IEC tablolarına göre belirlenir, ancak özel mil veya özel ayak deliği olan motorlarda bu bilgiyi önceden iletmek şarttır. Montaj tiplerini bağlantı tipi seçimi yazımızda; mil-kama-kaplin uyumunu ise mil çapı ve kama ölçüleri yazımızda ele aldık. Eski marka bir motoru muadiliyle değiştirirken eşdeğer seçimi de dikkat ister; bunu eski marka motoru birebir değiştirme yazımızda anlattık.

Devreye Alma Planı

Büyük güç motorunda devreye alma, küçük motordan çok daha titiz bir süreçtir. İzolasyon direnci ölçümü (megger), dönüş yönü kontrolü, yol verme tertibatının doğru ayarı, bağlantı momentlerinin kontrolü ve ilk yük altında sıcaklık-titreşim takibi adım adım yapılmalıdır. Devreye alma kontrol listesini devreye alma ve ilk çalıştırma yazımızda; izolasyon ölçümünü ise izolasyon direnci ve megger testi yazımızda anlattık. Bu güçte termik koruma (PTC/PT100) ve doğru sigorta-kontaktör seçimi de zorunludur; sargı sıcaklığının izlenmesi, aşırı yüke karşı motoru korur ve yüksek bütçeli bir yatırımın erken arıza yapmasını önler. Devreye alma öncesinde tüm bağlantı momentlerinin ve topraklamanın kontrol edilmesi de büyük motorlarda ihmal edilmemesi gereken bir adımdır.

Tedarik için teklif aşamasında şu bilgileri verin: tahrik edilen makine, gerekli kW ve kutup (devir), montaj (B3/B5/B35), mil çapı, yol verme yöntemi, ortam/koruma sınıfı ve termin. Bu güç bandı için ağır hizmete uygun pik döküm gövdeli verimli elektrik motorları ve enerji maliyetini düşürmek için IE4 elektrik motoru gamımızı öneririz; standart tahrikler için IE3 elektrik motoru yeterlidir. Montaj tipi seçimi için bağlantı şekilleri sayfamıza, tüm gama ana sayfamızdan ulaşabilirsiniz.

Verim Sınıfı ve Mevzuat: 90-132 kW Bandında IE Zorunluluğu

90-132 kW bandı, verimlilik mevzuatının en sıkı uygulandığı güç aralığındadır. Yürürlükteki düzenlemelere göre bu güçteki trifaze motorların yüksek verim sınıfında olması gerekir; doğrudan şebekeden (DOL) beslenen bu büyüklükteki motorlarda IE3, belirli güç ve kutup aralıklarında ise IE4 verim sınıfı şartı vardır. Bu yüzden bu bantta motor tedarik ederken sadece gücü değil, motorun verim sınıfının güncel mevzuata uygunluğunu da kontrol etmek gerekir. Eski stok düşük verimli bir motor almak, kısa vadede ucuz görünse de hem mevzuata aykırı olabilir hem yüksek enerji maliyetiyle uzun vadede pahalıya gelir.

Enerji maliyeti açısından bu güç bandı en çok tasarruf sağlanan yerdir. 90-132 kW arası bir motor sürekli çalıştığında yıllık enerji tüketimi çok yüksektir; verim sınıfındaki küçük bir fark bile yıllık büyük bir tutara dönüşür. Bu yüzden sürekli çalışan büyük tahriklerde IE4 verim sınıfı yatırımı genellikle hızlı geri döner. Verim sınıfı kararını verirken motorun yıllık çalışma saatini ve yük oranını hesaba katmak gerekir; gün boyu dönen bir ana pompa veya fan motoru için IE4, nadiren çalışan bir yedek tahrik için ise standart seçim mantıklı olabilir.

Sıkça Sorulan Sorular

Aynı kW gücünde 2 kutup mu 4 kutup mu daha güçlüdür?

İkisinin gücü (kW) aynıdır ama momentleri farklıdır. 4 kutuplu motor yarı devirde döndüğü için aynı kW gücünde 2 kutuplu motorun yaklaşık iki katı moment üretir. Yani yüksek moment isteyen yükte (konveyör, değirmen) 4 kutup; yüksek devir isteyen yükte (santrifüj pompa, kompresör) 2 kutup tercih edilir. Seçim güçten değil, tahrik edilen makinenin devir ve moment ihtiyacından belirlenir.

90-132 kW motorda yıldız-üçgen yeterli mi, soft starter şart mı?

Yükün karakterine bağlıdır. Düşük ataletli ve kalkışta hafif yüklenen uygulamalarda yıldız-üçgen ekonomik ve yeterli olabilir. Yüksek ataletli ya da yüklü kalkan uygulamalarda (değirmen, büyük fan, kompresör) soft starter veya VFD önerilir; mekanik şoku ve kalkış akımını daha iyi kontrol eder. Yükünüzü iletirseniz uygun yol verme yöntemini birlikte belirleriz.

Bu güçte motorun teslim süresi ve nakliyesi nasıl planlanır?

Stoktan karşılanabilen standart güç-devir kombinasyonları hızlı teslim edilir; özel boya, koruma veya mil gerektiren motorlar termin ister. Motor ağır olduğu için uygun ambalaj, sabitleme ve saha kaldırma ekipmanı önceden planlanmalıdır. Net termin ve nakliye planı için motorun spesifikasyonu ve teslim adresiyle teklif almanız en doğrusudur.
