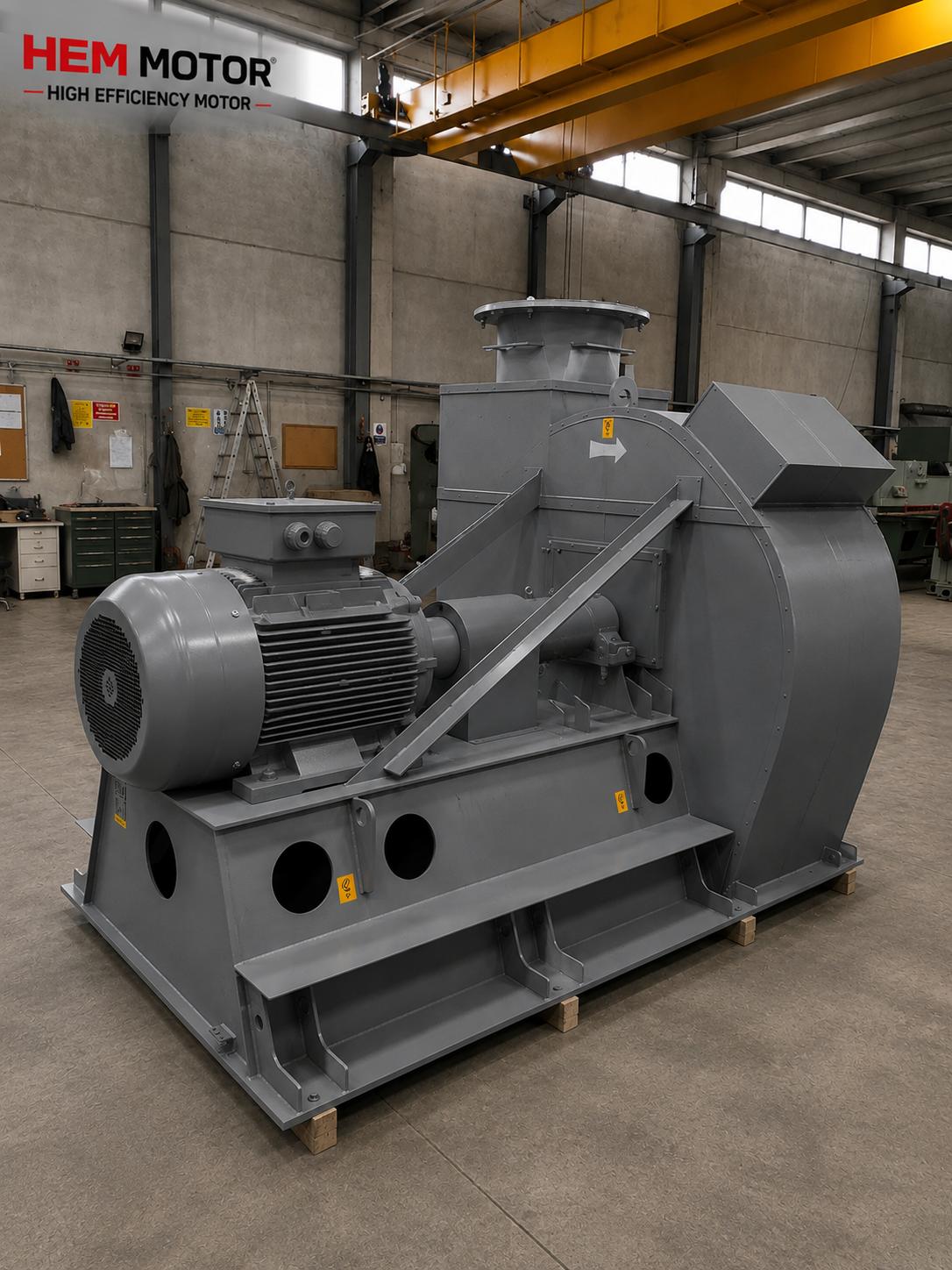

18,5 ve 25 kW, sanayide en sık karşılaşılan orta güç aralığındadır. Pompa, fan, kompresör ve konveyör gibi pek çok uygulamada bu güçler tercih edilir; bu nedenle stoktan hızlı temin, doğru kutup-devir seçimi ve uygun yol verme yöntemi büyük önem taşır. Bu yazıda 18,5 ve 25 kW motorlarda 2 kutup (3000 d/d) ile 4 kutup (1500 d/d) farkını, bu güçlerde tipik gövde boylarını (yaklaşık 160/180), pompa-fan-kompresör-konveyör uygulamalarını, stok durumunu ve yol verme seçeneklerini ele alıyor; doğru güç-devir kombinasyonunu netleştiriyoruz.
18,5 ve 25 kW: Neden Bu Güçler Öne Çıkar?
18,5 kW ve 25 kW (ve yakınındaki 22 kW), orta ölçekli makineler için tipik seçimlerdir. Standart güç basamakları içinde yer aldıkları için stokta sık bulunur, yedek parça ve servisleri yaygındır. Bu güçlerde doğru seçim, üç soruya bağlıdır: kaç kutup (devir), hangi montaj tipi, ve uygulamaya uygun yol verme. Gücü HP-kW olarak doğru anlamak için HP mi kW mı? Motor Gücünü Doğru Anlama yazımıza, motor gücünü uygulamaya göre hesaplamak için Motor Gücü Hesabı: Pompa, Fan ve Konveyörde Gerekli kW yazımıza bakabilirsiniz.
Komşu güçlerde de benzer mantık geçerlidir; 11 ve 15 kW seçimini 11 ve 15 kW Motor Seçimi yazımızda, 30 ve 37 kW seçimini ise 30 ve 37 kW Elektrik Motoru Seçimi yazımızda ele aldık.
2 Kutup (3000 d/d) ve 4 Kutup (1500 d/d) Farkı
Kutup sayısı motorun devrini belirler. 50 Hz şebekede 2 kutuplu motor yaklaşık 3000 d/d (kayma ile ~2900), 4 kutuplu motor yaklaşık 1500 d/d (kayma ile ~1450) döner. Kayma ve gerçek devir ilişkisini Asenkron Motorda Kayma ve Gerçek Devir yazımızda anlattık. Bu fark seçimi şekillendirir:
- 2 kutup (3000 d/d): Yüksek devir, daha küçük tork. Yüksek basınçlı pompa, kompresör ve yüksek hızlı fan gibi devir-odaklı uygulamalarda tercih edilir.
- 4 kutup (1500 d/d): Orta devir, daha yüksek tork. Konveyör, genel fan, mikser ve çoğu sanayi uygulamasında en yaygın seçimdir.
Aynı güçte 2 kutup mu 4 kutup mu alınacağı, makinenin ihtiyaç duyduğu devir ve torka göre belirlenir. Kutup seçiminin genel mantığını Asenkron Motor Satın Alma Rehberi: 2, 4, 6 Kutup yazımızda, kutup-verim ilişkisini ise Asenkron Motorda Verim ve Kutup Sayısı yazımızda ele aldık.
Tipik Gövde Boyları: Yaklaşık 160 ve 180
18,5 ve 25 kW güçler, devir ve üreticiye göre tipik olarak IEC 160 ile 180 gövde boylarına denk gelir (4 kutupta çoğunlukla 180, 2 kutupta 160 civarı). Gövde boyu, motorun ayak ölçülerini, mil çapını ve montaj deliklerini belirler; bu nedenle ikame ve montajda kritiktir. Gövde-güç eşleşmesini Pik Döküm Gövdeli Motorlarda Gövde Boyu ve Güç Eşleşmesi yazımızda, IEC gövde tablosunu ise IE3 Motorda Mil Çapı ve Gövde Tablosu (IEC 56-355) yazımızda ele aldık.
Montaj tipi (B3 ayaklı, B5 flanşlı, B35 kombine) makineye göre seçilir; montaj kodunu okumayı Motor IM Montaj Kodu Okuma yazımızda, B5/B14 farkını ise B5 Flanşlı mı B14 Flanşlı mı? yazımızda anlattık.
Uygulamaya Göre Seçim
Pompa
Santrifuj pompalarda çoğunlukla 2 kutup (3000 d/d) tercih edilir; yüksek devir yüksek basma sağlar. Pompa motoru seçiminde debi-basma-güç eşleştirmesini Santrifuj Pompa Motoru Seçimi yazımızda, hidrofor uygulamasını ise Hidrofor Motoru Değişimi yazımızda anlattık.
Fan
Fan motorlarında devir, fan tipine ve istenen debiye göre değişir; genel havalandırmada 4 kutup, yüksek hızlı kompakt fanda 2 kutup yaygındır. Fan motoru seçimini Santrifuj ve Aksiyal Fan Motoru Seçimi yazımızda ele aldık.
Kompresör
Vidalı ve pistonlu kompresörlerde sürekli yük vardır; bu güçlerde doğru devir ve görev tipi önemlidir. Vidalı kompresör motoru seçimini Basınçlı Hava ve Vidalı Kompresör Motorları yazımızda anlattık.
Konveyör
Konveyörlerde çoğunlukla 4 kutup (1500 d/d) ve reduktörlü tahrik tercih edilir; yüksek tork ve uygun çıkış devri gerekir. Konveyör tahrik motorunu Pik Döküm Gövdeli Ağır Hizmet Konveyör Tahrik Motoru yazımızda ele aldık.
Stok Durumu ve Hızlı Temin
18,5 ve 25 kW, standart güç basamakları olduğundan stoktan hızlı temin edilebilen aralıktadır. Acil bir arıza veya ikame durumunda bu güçleri stoktan bulmak genelde mümkündür. Kritik yedek motor planlamasını Kritik Yedek Motor Listesi yazımızda, stoktan sevk ve hızlı teslimatı ise Elektrik Motorunda Stoktan Sevk ve Hızlı Teslimat yazımızda ele aldık. Stoktan teslim mi yoksa üretim siparişi mi gerektiğini ise Stoktan Teslim mi, Üretim Siparişi mi? yazımızda anlattık.
Yol Verme Seçenekleri
18,5 ve 25 kW motorlarda, doğrudan yol vermede (DOL) kalkış akımı şebekeyi ve makineyi zorlayabilir; bu nedenle yol verme yöntemi önem kazanır:
- Doğrudan (DOL): Şebeke ve makine kaldırabiliyorsa en basit yöntem.
- Yıldız-üçgen: Kalkış akımını düşürmek için klasik çözüm. Yıldız-üçgen ve softstarter kıyasını AC Asenkron Motorlarda Yol Verme yazımızda ele aldık.
- Yumuşak yol verici (softstarter): Kalkışı yumuşatır, mekanik zorlanmayı azaltır.
- Frekans sürücüsü (VFD): Hem yumuşak kalkış hem devir ayarı; pompa/fanda enerji tasarrufu da sağlar. VFD seçimini Frekans Sürücüsü (VFD) ile Asenkron Motor yazımızda anlattık.
Kalkış akımının neden yüksek olduğunu ve nasıl düşürüldüğünü Asenkron Motorda Kalkış (Yol Alma) Akımı yazımızda, jeneratörle çalışan sahalarda kalkış sorununu ise Jeneratörle Çalışan Şantiyelerde Motor Seçimi yazımızda ele aldık.
Verim Sınıfı: 18,5 ve 25 kW’ta Hangi Sınıf?
18,5 ve 25 kW, mevzuat açısından verim sınıfının önem kazandığı orta güç aralığındadır. Bu güçlerde, doğrudan şebekeden çalışan motorlarda asgari verim sınıfı belirli olabilir; ayrıca sürekli çalışan uygulamalarda IE4 veya IE5’e geçiş ciddi enerji tasarrufu sağlayabilir. Seçim yaparken:
- Sürekli ve yüksek saatli çalışma: Pompa, fan ve kompresörde yüksek saatli çalışma varsa, daha yüksek verim sınıfı hızlı amorti edebilir.
- Düşük saatli veya yedek kullanım: Zorunluluk yoksa IE3 yeterli olabilir.
- Mevzuat eşiği: Asgari sınıf zorunluysa, kararın başlangıç noktası odur.
IE3 ile IE4 arasındaki geçiş kararını IE4’e mi IE3’te mi Kalmalı? yazımızda, verim sınıfı zorunluluğunu ise IE3 ve IE4 Verimlilik Zorunluluğu yazımızda ele aldık.
Anma Akımı, Kablo ve Koruma Seçimi
18,5 ve 25 kW motorlarda doğru güç ve devir kadar, elektriksel tesisatın da doğru boyutlandırılması gerekir. Anma akımına göre kablo kesiti, sigorta ve kontaktör seçilir; aksi halde aşırı ısınma ve koruma sorunları yaşanır:
- Kablo kesiti: Anma akımına ve mesafeye göre seçilmeli, gerilim düşümü sınırda tutulmalıdır.
- Sigorta ve termik: Kalkış akımını kaldıracak ama aşırı yükte koruyacak şekilde ayarlanmalıdır.
- Kontaktör: Motorun gücüne ve yol verme tipine uygun seçilmelidir.
Anma akımına göre kablo, sigorta ve kontaktör seçimini IE3 Motorda Anma Akımı: Kablo, Sigorta ve Kontaktör yazımızda, motor koruma şalteri (MPCB) ayarını ise Motor Koruma Şalteri (MPCB) Seçimi ve Ayarı yazımızda ele aldık. Tek faz kaybı gibi arızalara karşı koruma da ihmal edilmemelidir.
Görev Tipi (S1) ve Sık Dur-Kalk
Bu güçlerde uygulamanın görev tipi seçimi etkiler. Çoğu pompa, fan ve kompresör uygulaması sürekli çalışma (S1) gerektirir; bu durumda motor sabit yükte uzun süre çalışacak şekilde seçilir. Ancak konveyör veya makine tahrikinde sık dur-kalk varsa:
- Saatlik yol verme sayısı motorun ısınma sınırını aşmamalıdır.
- Yüksek ataletli yüklerde kalkış süresi uzar; bu da ısınmayı artırır.
- Gerekirse daha yüksek görev sınıfı veya cebri soğutma düşünülür.
Görev tipi seçimini Elektrik Motoru Görev Tipi (S1-S6) Seçimi yazımızda, saatlik yol verme sınırını ise Asenkron Motorda Saatlik Yol Verme Sayısı yazımızda ele aldık.
İkame: Eski 18,5 / 25 kW Motoru Değiştirmek
Arızalanan bir 18,5 veya 25 kW motoru değiştirirken, en hızlı ve güvenli yol eski motorun etiketini ve ölçülerini birebir eşleştirmektir. Kontrol edilmesi gerekenler: güç, devir (kutup), montaj tipi, gövde boyu, mil çapı ve gerilim. Bu bilgilerle stoktan uygun bir ikame motor bulmak genelde mümkündür. Yanlış motor gelmesini önlemek için etiket eşleştirmesini Yanlış Motor Gelmesini Önleyin yazımızda, eski marka bir motoru eşdeğeriyle değiştirmeyi ise Eski Marka Motoru Birebir Değiştirme yazımızda anlattık. Acil ikamede stok durumunun önemini ise Kritik Yedek Motor Listesi yazımızda ele aldık.
Sıkça Sorulan Sorular
18,5 ve 25 kW için 2 kutup mu 4 kutup mu almalıyım?
Makinenizin ihtiyaç duyduğu devre göre karar verin. Yüksek basınçlı pompa, kompresör ve yüksek hızlı fan için 2 kutup (3000 d/d); konveyör, genel fan, mikser ve çoğu sanayi uygulaması için 4 kutup (1500 d/d) yaygındır. Yanlış devir, ya yetersiz performansa ya da gereksiz enerji tüketimine yol açar.
Bu güçler hangi gövde boyuna denk gelir?
Devir ve üreticiye göre değişmekle birlikte 18,5 ve 25 kW tipik olarak IEC 160 ile 180 gövde aralığındadır; 4 kutupta çoğunlukla 180, 2 kutupta 160 civarıdır. İkame yaparken eski motorun gövde boyunu, ayak ölçülerini ve mil çapını mutlaka kontrol edin.
Bu güçler stoktan hızlı bulunur mu?
Evet. 18,5 ve 25 kW standart güç basamakları olduğundan, özellikle yaygın devir ve montaj tiplerinde stoktan hızlı temin edilebilir. Acil ikame için stok durumunu sipariş öncesi teyit etmek en doğrusudur.
Montaj Tipi ve Mekanik Bağlantı
18,5 ve 25 kW motorlarda doğru güç ve devir kadar, makineye uygun montaj tipi de önemlidir. Bu güçlerde montaj tipi uygulamaya göre seçilir:
- B3 (ayaklı): Kayış-kasnak ve kaplinli bağlantılarda, motorun bir kaide veya şaseye sabitlendiği uygulamalarda yaygındır.
- B5 (büyük flanşlı): Pompa ve reduktör gibi doğrudan flanştan bağlanan makinelerde tercih edilir.
- B35 (ayaklı + flanşlı): Hem ayak hem flanş bağlantısının birlikte gerektiği uygulamalarda kullanılır.
Yanlış montaj tipi, motorun makineye bağlanamamasına veya ek adaptasyon maliyetine yol açar. Montaj kodunu okumayı Motor IM Montaj Kodu Okuma yazımızda, kaplin seçimi ve mil hizalamasını ise Esnek mi Rijit mi Kaplin? yazımızda ele aldık. Mekanik bağlantıda mil çapı, kama ve kaplin uyumu da kontrol edilmelidir; aksi halde titreşim ve erken arıza yaşanır. Cıvata, somun ve zemin montajının önemini Elektrik Motorunda Cıvata, Somun ve Zemin Montajı yazımızda anlattık.
22 kW ile Karşılaştırma: Komşu Güçler
18,5 ve 25 kW seçimi yapılırken, çoğu zaman aradaki 22 kW da gündeme gelir. Bu üç güç birbirine yakın olduğundan, doğru seçim uygulamanın gerçek güç ihtiyacına bağlıdır:
- 18,5 kW: Bir alt basamak; güç ihtiyacı tam buna oturuyorsa, gereksiz büyük motor almaktan kaçınmak hem ilk maliyeti hem enerji tüketimini düşürür.
- 22 kW: Ara basamak; 18,5 yetersiz, 25 fazla geliyorsa doğru seçim olabilir.
- 25 kW: Bir üst basamak; yük zaman zaman tepe yapıyorsa veya gelecekte büyüme bekleniyorsa tercih edilir.
Gücü gereğinden büyük seçmek, motorun düşük yükte çalışmasına ve verimin düşmesine yol açar; bu nedenle doğru boyutlandırma önemlidir. Doğru yük oranını Motoru Kaç Yükte Çalıştırmalı? yazımızda, komşu güçlerden 30 ve 37 kW seçimini ise 30 ve 37 kW Elektrik Motoru Seçimi yazımızda ele aldık. 18,5 ve 25 kW, IE3 stok rehberimizde de sık aranan güçler arasındadır; 18,5 ve 22 kW IE3 Motor yazımızda bu güçlerin stok ve devir seçimini ayrıca anlattık.
Doğru 18,5 / 25 kW Motor için Teklif Alın
18,5 veya 25 kW motorunuzu kutup, devir, montaj tipi ve yol verme yöntemiyle doğru seçmek için bize ulaşın. Uygulamanızı, eski motorunuzun etiketini ve gövde boyunu paylaşın; stoktan en uygun motoru ve yol verme çözümünü önerelim. HEM Motor, orta güç gamönda stok ve hızlı teslimatla yanınızda.
Telefon: +90 (532) 345 49 86 — Teklif Alın sayfamızdan ulaşın; güç-devir seçeneklerini Güç ve Devir Seçenekleri kategorimizde, tüm ürünleri ana sayfamızda inceleyin.
Kontrol Listesi: 18,5 / 25 kW Motor Alımı
- Makineniz kaç d/d devir istiyor (2 kutup 3000 mu, 4 kutup 1500 mi)?
- Uygulama pompa, fan, kompresör mi yoksa konveyör mü?
- Gövde boyu (160/180), ayak ölçüleri ve mil çapı eski motorla uyumlu mu?
- Montaj tipi (B3/B5/B35) doğru seçildi mi?
- Yol verme DOL mı, yıldız-üçgen mi, softstarter mı, VFD mi?
- Şebeke/jeneratör kalkış akımını kaldırabiliyor mu?
- Stok durumu sipariş öncesi teyit edildi mi?
- Görev tipi (sürekli S1 mi) uygulamaya uygun mu?
