Çoğu endüstriyel uygulama 2, 4 veya 6 kutuplu motorlarla döner; ancak bazı yükler doğası gereği çok düşük devir ve yüksek tork ister. İşte tam burada 12 kutuplu, yaklaşık 500 d/d senkron devirli (yük altında biraz daha düşük) motorlar devreye girer. 12 kutup; bir redüktöre gerek kalmadan yavaş ve yüksek torklu doğrudan tahrik sağlar; karıştırıcılar, soğutma kulesi fanları, bazı değirmen ve döner ekipmanlar için ideal bir çözümdür. Bu yazıda 12 kutuplu çok düşük devirli motor seçimini; yüksek kutupta gövde büyümesi ve düşük güç yoğunluğu, redüktörsüz doğrudan tahrik mantığı, yüksek tork ve düşük titreşim avantajı ile 6/8/12 kutup karşılaştırması açısından ele alıyoruz.

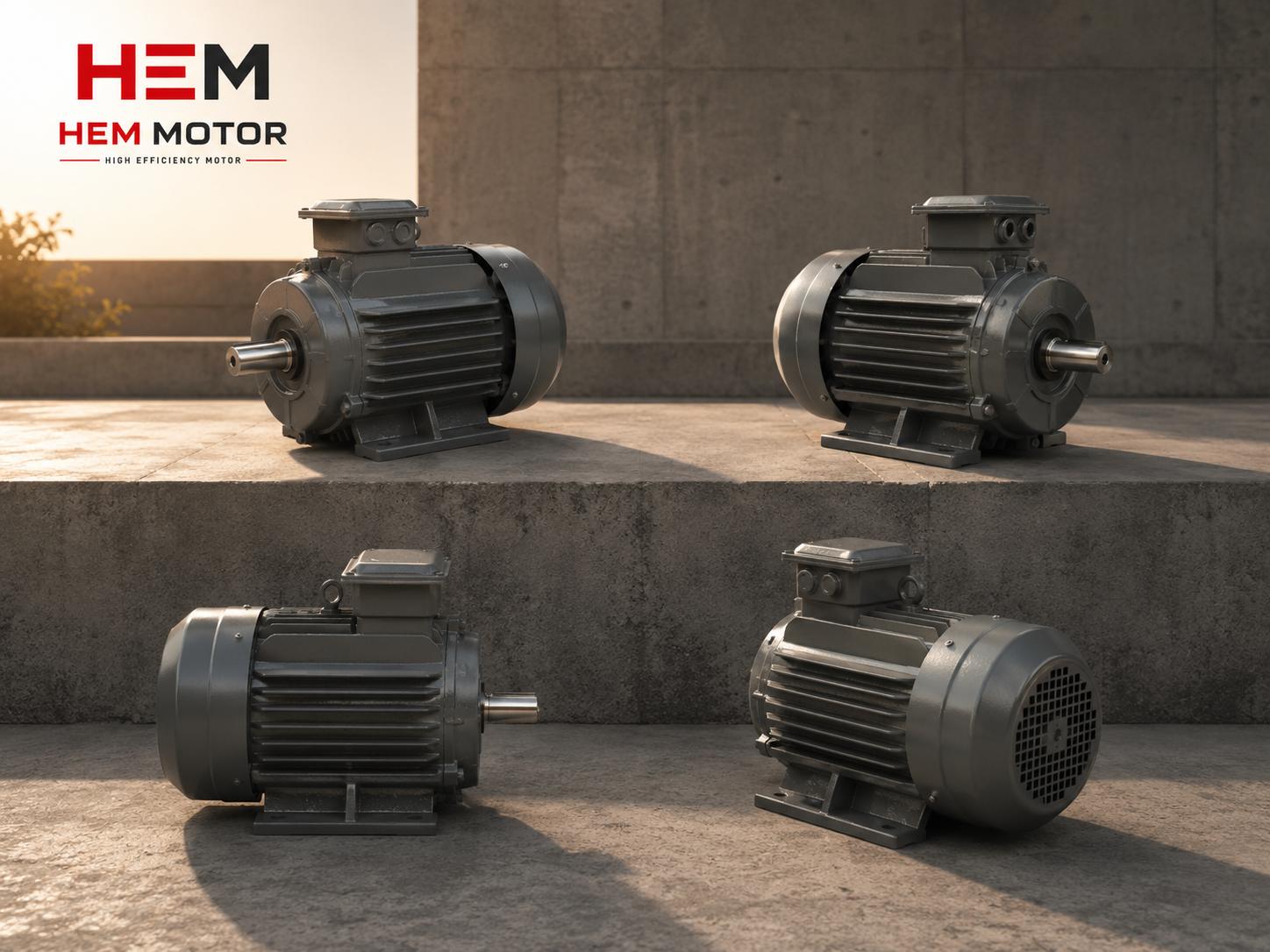

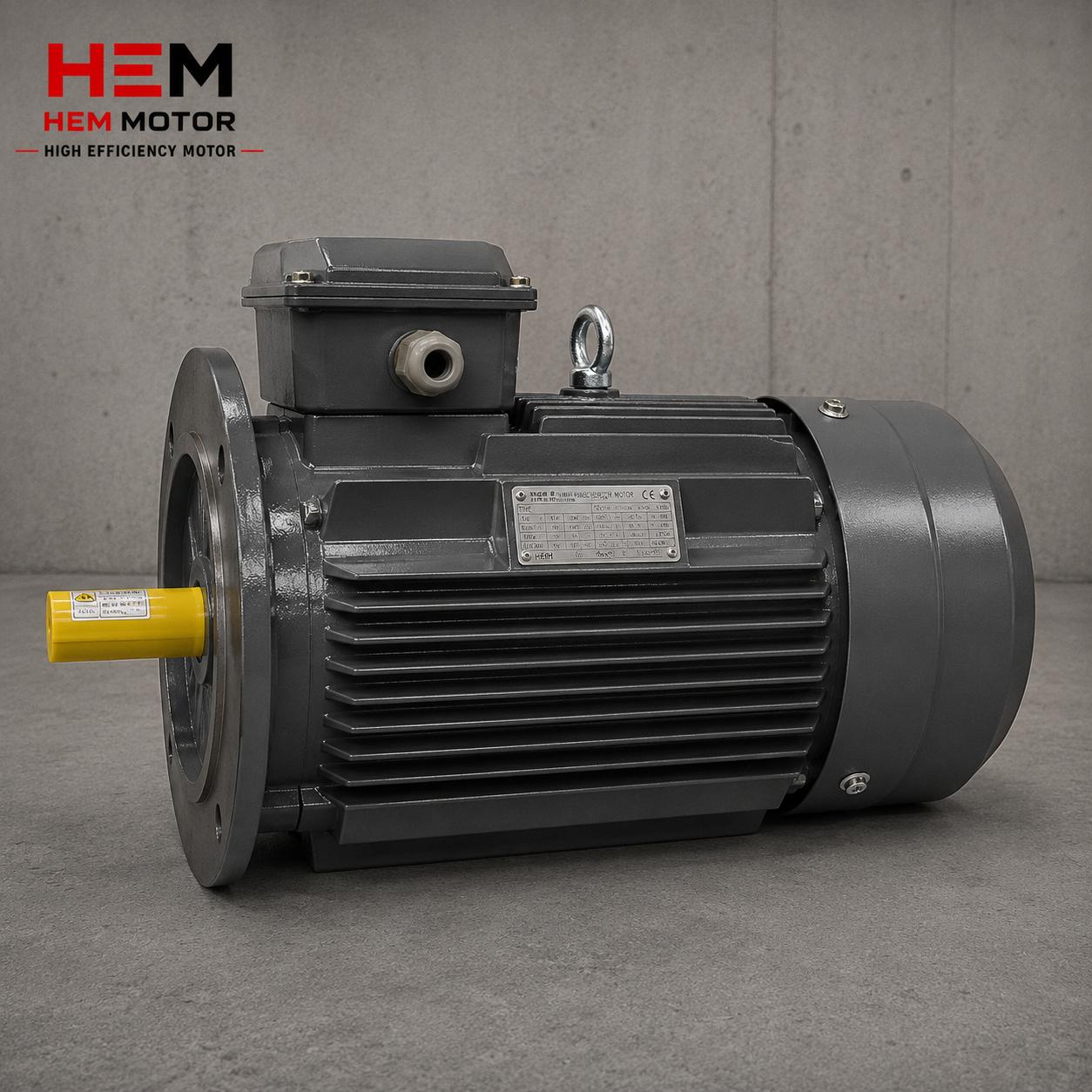

12 kutuplu 500 devir çok düşük devirli elektrik motoru redüktörsüz doğrudan tahrik

12 Kutup Ne Demek? Kutup-Devir İlişkisi

Asenkron motorda senkron devir, şebeke frekansı ve kutup sayısıyla belirlenir: 50 Hz'de 2 kutup 3000, 4 kutup 1500, 6 kutup 1000, 8 kutup 750, 12 kutup ise 500 d/d senkron devir verir. Yük altında kayma nedeniyle gerçek devir bir miktar (örneğin 480-490 d/d civarına) düşer. Bu mekanizmayı kayma ve gerçek devir yazımızda anlatıyoruz. Kutup sayısı arttıkça devir düşer, tork artar; temel kutup mantığı için 2, 4, 6 kutup seçim rehberimize bakın. Daha düşük kutuplu düşük devir seçenekleri için 6 ve 8 kutuplu 1000/750 devir motor seçimi ve genel düşük devir mantığı için düşük devirli yüksek kutuplu doğrudan tahrik yazılarımız tamamlayıcıdır.

Yüksek Kutupta Gövde Büyümesi ve Düşük Güç Yoğunluğu

Çok kutuplu motorların önemli bir özelliği vardır: aynı güçte kutup sayısı arttıkça motor büyür ve ağırlaşır. Çünkü düşük devirde aynı gücü üretmek için daha yüksek tork, dolayısıyla daha büyük manyetik kesit ve daha büyük gövde gerekir. Bu nedenle 12 kutuplu bir motor, aynı güçteki 4 kutuplu muadiline göre belirgin biçimde büyük bir gövdede yer alır ve güç yoğunluğu (kW/kg) düşer. Verim de yüksek kutupta bir miktar geriler. Gövde-güç ilişkisini gövde boyu ve güç eşleşmesi, kutup sayısının verime etkisini verim ve kutup sayısı karşılaştırması yazılarımızda bulabilirsiniz. Bu büyüme, ağırlık ve taşıma planlamasını da etkiler; gövde büyüklükleri, ağırlık ve taşıma içeriğimize bakın.

Redüktörsüz Doğrudan Tahrik: 12 Kutbun Asıl Avantajı

500 d/d'lik bir çıkış devri çoğu zaman bir redüktör ile elde edilir: 1500 d/d motor + 1/3 redüktör gibi. 12 kutuplu motor ise bu hızı doğrudan üretir; redüktör, kaplin, ek yağlama ve ek arıza noktası ortadan kalkar. Bu, hem mekanik basitlik hem de bakım kolaylığı sağlar. Redüktörlü mü doğrudan mı sorusunun maliyet ve bakım karşılaştırması için redüktörlü motor mu, ayrı motor + redüktör mü yazımız iyi bir referanstır. Yine de bazı uygulamalarda daha da düşük devir gerektiğinde sonsuz dişli redüktörler ile kombinasyon kaçınılmazdır; redüktöre motor eşleştirmesi için IEC gövde ve flanş eşleştirme içeriğimize bakın.

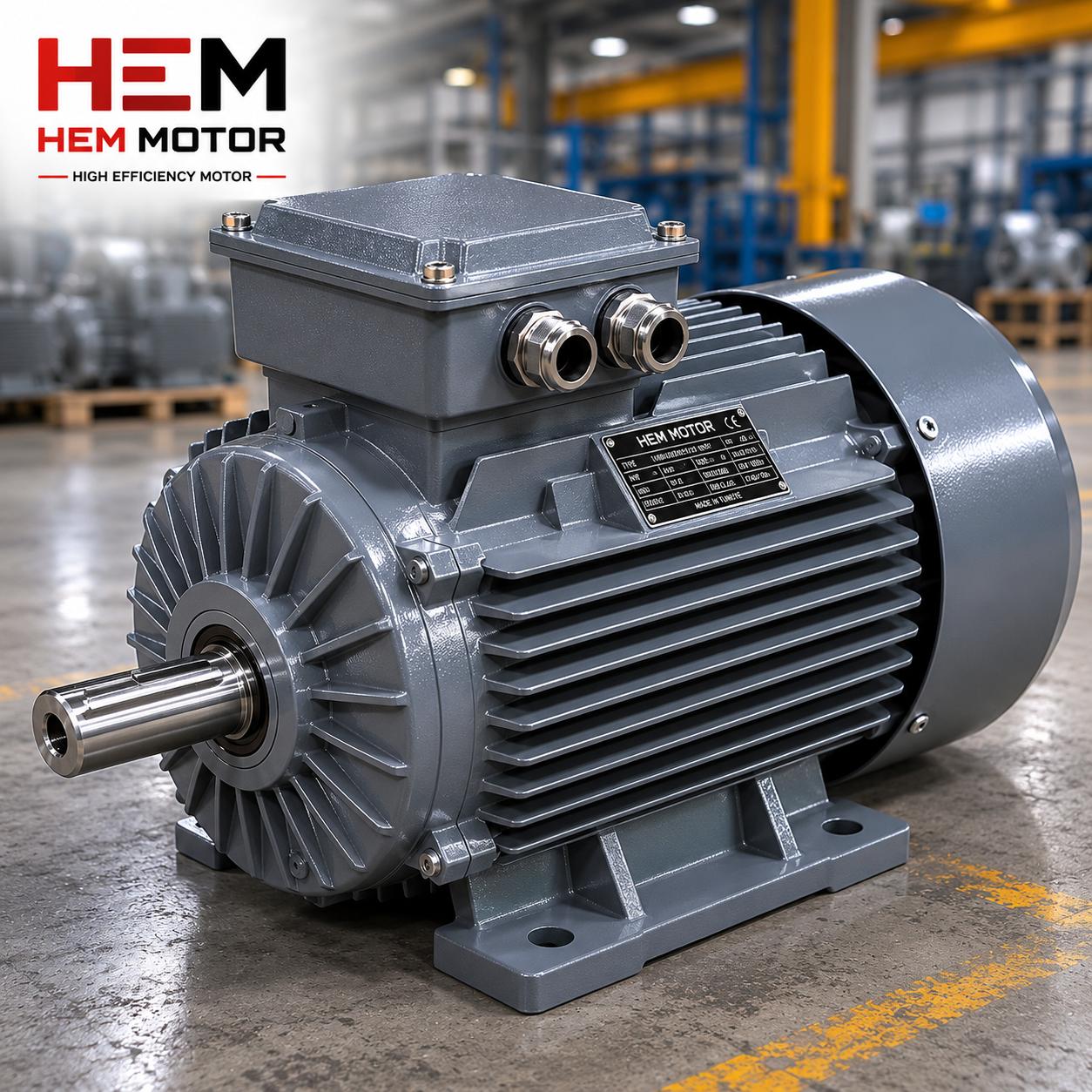

12 kutuplu motor karıştırıcı, soğutma kulesi ve değirmen doğrudan tahrik uygulamaları

Tipik Uygulamalar

Karıştırıcılar ve Agitatörler

Proses tanklarında yavaş ve yüksek torklu karıştırma istenir; 12 kutuplu doğrudan tahrik, redüktör arızası riskini ortadan kaldırarak sürekli ve sessiz çalışma sağlar. Karıştırıcı ağırlıklı tesisler için biyogaz ve arıtma tesisi mikser motorları ve fermantasyon ve biyoreaktör karıştırıcıları yazılarımız uygulama örnekleri sunar.

Soğutma Kulesi Fanları

Büyük çaplı, yavaş dönen fanlar düşük gürültü ve yüksek hava debisi için düşük devir ister; 12 kutuplu motor burada redüktörsüz veya az kademeli tahrik sağlar. Soğutma kulesi ve dış ortam fan motorları için soğutma kulesi ve chiller fan motorları içeriğimize bakın.

Değirmen ve Döner Ekipman

Bazı değirmenler, döner tamburlar ve yavaş döner besleyiciler yüksek tork ve düşük devir gerektirir. Yüksek torklu maden ve cevher değirmeni motorları için yüksek tork ve ağır hizmet tedariki yazımız yol gösterir.

Yüksek Tork ve Düşük Titreşim Avantajı

12 kutuplu motorlar düşük devirde yüksek tork üretir ve mekanik olarak daha sakin çalışır; düşük devir genellikle düşük titreşim ve düşük gürültü anlamına gelir. Bu, hassas proseslerde ve operatör konforu önemli ortamlarda avantajdır. Düşük sesli ve düşük titreşimli motor seçimi için gürültü, titreşim ve düşük sesli seçim ile titreşim ve balans ISO 10816 kabul değerleri yazılarımıza bakın.

6 / 8 / 12 Kutup Karşılaştırması

Aynı güçte üç düşük devir seçeneğini karşılaştıralım: 6 kutup ≈1000 d/d (orta tork, makul gövde), 8 kutup ≈750 d/d (daha yüksek tork, daha büyük gövde), 12 kutup ≈500 d/d (en yüksek tork, en büyük gövde, en düşük güç yoğunluğu). Seçim, yükün gerektirdiği devir ve torka bağlıdır; redüktörsüz hedeflenen çıkış devri 6 veya 8 kutupla karşılanabiliyorsa gövde ve maliyet açısından genellikle daha avantajlıdır. 6/8 kutup detayları için 6 ve 8 kutuplu motor seçimi, doğru yük oranı için doğru boyutlandırma ve sabit/değişken tork karakteri için sabit tork mu değişken tork mu yazılarımıza bakın. Bazı uygulamalarda iki farklı düşük devir gerektiğinde çift devirli Dahlander motorlar alternatif olabilir.

Tork Hesabı ve Güç-Devir İlişkisi

12 kutuplu motorun cazibesi torkunda gizlidir. Tork, güç ile açısal hızın oranıyla belirlenir; devir düştükçe aynı güç daha yüksek tork üretir. Pratik olarak, 500 d/d'de çalışan bir motor, 1500 d/d'de çalışan aynı güçteki bir motorun yaklaşık üç katı tork üretir. Bu, redüktörsüz olarak yüksek tork isteyen yavaş yükleri doğrudan döndürebilmek demektir. Ancak aynı yüksek torku üretmek için motorun manyetik devresi büyür; bu da gövde, ağırlık ve maliyet artışı getirir. Yükün sabit tork mu yoksa değişken tork mu istediğini bilmek seçimde belirleyicidir; karıştırıcı genellikle sabit tork, fan ise değişken (kuadratik) tork yüküdür. Bu ayrımı sabit tork mu değişken tork mu ve pratik güç hesabını motor gücü hesabı yazılarımızda bulabilirsiniz.

Frekansın Devire Etkisi

Senkron devir hesabı şebeke frekansına bağlıdır; 50 Hz'de 12 kutup 500 d/d verirken, 60 Hz şebekede aynı motor yaklaşık 600 d/d döner. İhracat projelerinde veya 60 Hz besleme olan tesislerde bu fark mutlaka dikkate alınmalıdır. Frekans-devir ilişkisi ve sürücü ile devir ayarı için frekans sürücüsü ile asenkron motor yazımıza bakın. Çevre ülkelere yapılan tedariklerde besleme frekansı ve gerilimi netleştirmek için çevre ülkelere motor tedariki içeriğimiz faydalıdır.

Yol Verme ve Kalkış Momenti

12 kutuplu motorlarda kalkış momenti ve yol verme davranışı, bağlı yükün ataletine göre değerlendirilmelidir. Yavaş dönen büyük fan ve karıştırıcılar yüksek atalet taşıyabilir; bu, kalkışta motoru zorlar. Güç ve uygulamaya göre doğrudan (DOL), yıldız-üçgen veya soft starter ile yol verilebilir. Yöntem karşılaştırması için yıldız-üçgen mi softstarter mı ve moment sınıfı (Design N/H) için moment sınıfları ve kalkış momenti yazılarımıza bakın. Jeneratör beslemeli sahalarda kalkış akımı sorununu jeneratörle çalışan şantiyede motor seçimi içeriğimiz ele alır.

Mekanik Yapı: Mil, Rulman ve Montaj

Yüksek torklu düşük devirli motorlarda mil ve rulman seçimi önemlidir; doğrudan tahrikte radyal ve eksenel yükler doğrudan motora gelebilir. Mil çapı, kama ve kaplin uyumu için mil çapı, kama ve kaplin ve rulman ömrü için rulman tipi ve ömrü yazılarımıza bakın. Karıştırıcı gibi dikey uygulamalarda mil aşağı (V1) montaj ve yağ keçesi seçimi kritiktir; dikey montaj V1/V5 mil aşağı seçimi içeriğimiz bu konuyu açıklar. Montaj tipi (B3, B5, B35) ve flanş kararı için bağlantı tipi seçimi rehberimiz faydalıdır.

Koruma, Soğutma ve Ortam

Düşük devirde gövde fanı da yavaş döner; bu, kendinden soğutmayı zayıflatabilir. Sürekli tam yükte çalışan 12 kutuplu motorlarda soğutma tasarımı ve görev tipi dikkatle seçilmelidir. Soğutma yöntemleri için soğutma yöntemleri (IC411/IC416) ve görev tipi için görev tipi (S1-S6) seçimi yazılarımıza bakın. Soğutma kulesi gibi dış ortam ve nemli uygulamalarda IP koruma önemlidir; IP koruma sınıfı seçimi içeriğimizi inceleyin. Sargı sıcaklığını izlemek için PT100/termistör ile koruma yazımıza bakabilirsiniz.

Bakım, Arıza Yönetimi ve Uzun Ömür

Düşük devirli motorlar yavaş döndüğü için mekanik aşınma genellikle daha azdır; ancak yüksek tork rulmanlara ve mile sürekli yük bindirir. Bu yüzden rulman gresleme periyodu, hizalama ve titreşim takibi düzenli yapılmalıdır. Periyodik bakım takvimi için bakım ve periyodik kontrol takvimi, arıza belirtileri için arıza belirtileri ve nedenleri ve doğrudan tahrikli karıştırıcılarda kritik olan rulman gresleme için rulman gresleme ve yağlama yazılarımıza bakın. Düşük devir genellikle düşük gürültü demektir; gürültü kaynaklarını gürültü kaynakları yazımızda ele alıyoruz.

Garanti, Servis ve Kalite İşaretleri

Özel bir konfigürasyon olan 12 kutuplu motorda garanti kapsamı ve kalite işaretleri (rulman markası, sargı kalitesi, balans değerleri) satın alma kararını doğrudan etkiler. Garanti kapsamı için garanti neyi kapsar ve erken arızanın nedenleri için motor ömrü ve erken arıza nedenleri yazılarımıza bakın. Doğru kalitede motor, redüktörsüz doğrudan tahrikin sağladığı sadeliği yıllarca sorunsuz sürdürür.

Alternatif: VFD ile Düşük Devir

Çok düşük sabit devir için 12 kutuplu motor doğrudan ve sade bir çözümdür; ancak değişken düşük devir gerekiyorsa standart bir motor + frekans sürücüsü (VFD) alternatifi düşünülebilir. VFD ile çok düşük devirde soğutma ve tork sınırlarına dikkat etmek gerekir; VFD ile asenkron motor yazımız bu dengeyi açıklar. Bazı uygulamalarda IE5 senkron relüktans motor + sürücü paketi de düşük devirde verim avantajı sunabilir; IE5 verim eğrisi ve kısmi yük içeriğimize bakın.

Seçim Örneği: Hangi Kutbu Seçmeli?

Diyelim ki bir soğutma kulesi fanı 480-500 d/d civarında dönmeli ve yük değişken tork karakterinde. Burada üç yol vardır: 4 kutuplu motor + 1/3 redüktör, 8 kutuplu motor + hafif redüksiyon, ya da doğrudan 12 kutuplu motor. Redüktörlü çözüm daha küçük ve hafif motor kullanır ama ek bakım, yağlama ve arıza noktası getirir. 12 kutuplu doğrudan tahrik ise mekanik olarak en sade çözümdür; redüktör, kaplin ve ek yağlama olmaz, ancak motor daha büyük ve ağırdır. Karar; bakım kolaylığı, alan, ilk yatırım ve istenen titreşim/gürültü seviyesinin tartılmasıyla verilir. Bu tür karşılaştırmalı kararlar için redüktörlü mü ayrı mı ve düşük devirli yüksek kutuplu doğrudan tahrik yazılarımız net bir çerçeve sunar. Hedef devir 750 veya 1000 d/d'ye çıkabiliyorsa 8 veya 6 kutup gövde ve maliyet açısından genellikle daha avantajlıdır.

Tedarik ve Stok

12 kutuplu motorlar standart 4 kutuplu ürünler kadar yaygın stoklanmaz; çoğu zaman güç, gövde ve montaja göre proje terminine girer. Bu yüzden uygulamanın gerçek devir-tork ihtiyacını netleştirmek termini kısaltır. Proje planlama için büyük güç tedarik planı, teklif hazırlığı için teklif isterken verilecek bilgiler ve sevkiyat için Anadolu sevkiyat rehberi yazılarımıza bakın. Kritik tesislerde yedek motor planı için kritik yedek motor listesi içeriğimiz; ek kaynak için HEM Motor ana sayfası, verimli elektrik motorları ve sonsuz dişli redüktörler sayfalarımız faydalıdır.

Sıkça Sorulan Sorular

12 kutuplu motor kaç devir yapar?

50 Hz şebekede senkron devri 500 d/d'dir; yük altında kayma nedeniyle gerçek devir bir miktar daha düşük (yaklaşık 480-490 d/d) olur. Kayma ve gerçek devir yazımıza bakın.

12 kutup mu yoksa motor + redüktör mü daha iyi?

Hedef çıkış devri 500 d/d civarındaysa ve uygulama yüksek tork-düşük titreşim istiyorsa 12 kutup doğrudan tahrik mekanik basitlik sağlar. Daha düşük devir gerekiyorsa redüktör kaçınılmazdır. Karşılaştırma için redüktörlü mü ayrı mı yazımıza bakın.

Neden 12 kutuplu motor aynı güçte daha büyük ve ağır?

Düşük devirde aynı gücü üretmek için daha yüksek tork gerekir; bu da daha büyük manyetik kesit ve daha büyük gövde demektir, dolayısıyla güç yoğunluğu düşer. Verim ve kutup sayısı yazımızda bunu açıklıyoruz.

Teklif Alın

Uygulamanıza uygun gücü, kutup/devir kombinasyonunu ve teslim süresini hızla netleştirmek için mühendis ekibimizle görüşün. Telefonla +90 (532) 345 49 86 numarasından ulaşabilir, ayrıntılı teklif için iletişim sayfamız üzerinden talep oluşturabilirsiniz. Etiket bilgisi, gövde tipi ve montaj şeklini paylaştığınızda aynı gün içinde net bir teklif ve termin sunuyoruz.

12 Kutuplu Motor Seçim Kontrol Listesi

  • Hedef devir gerçekten ≈500 d/d mi (yoksa 6/8 kutup yeterli mi)?
  • Yük torku ve karakteri (sabit tork mu değişken tork mu)?
  • Güç ve buna karşılık gelen büyük gövde boyu/ağırlık?
  • Redüktörsüz doğrudan tahrik uygun mu, yoksa redüktör şart mı?
  • Uygulama: karıştırıcı, soğutma kulesi fanı, değirmen, döner ekipman?
  • Titreşim/gürültü gereksinimi (ISO kabul değerleri)?
  • Montaj tipi, mil çapı ve kaplin uyumu?
  • Stok/proje termini ve teslim planı?
