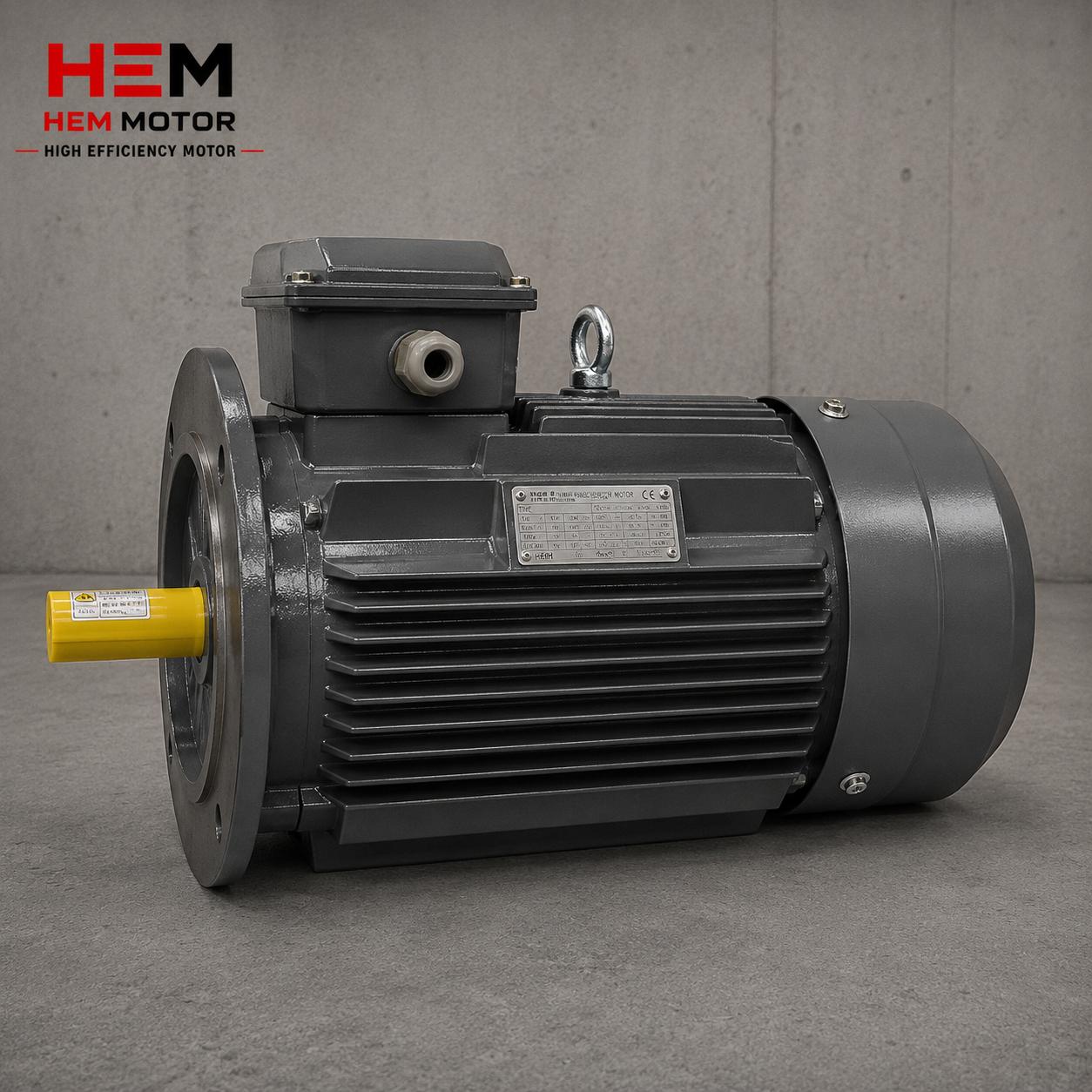

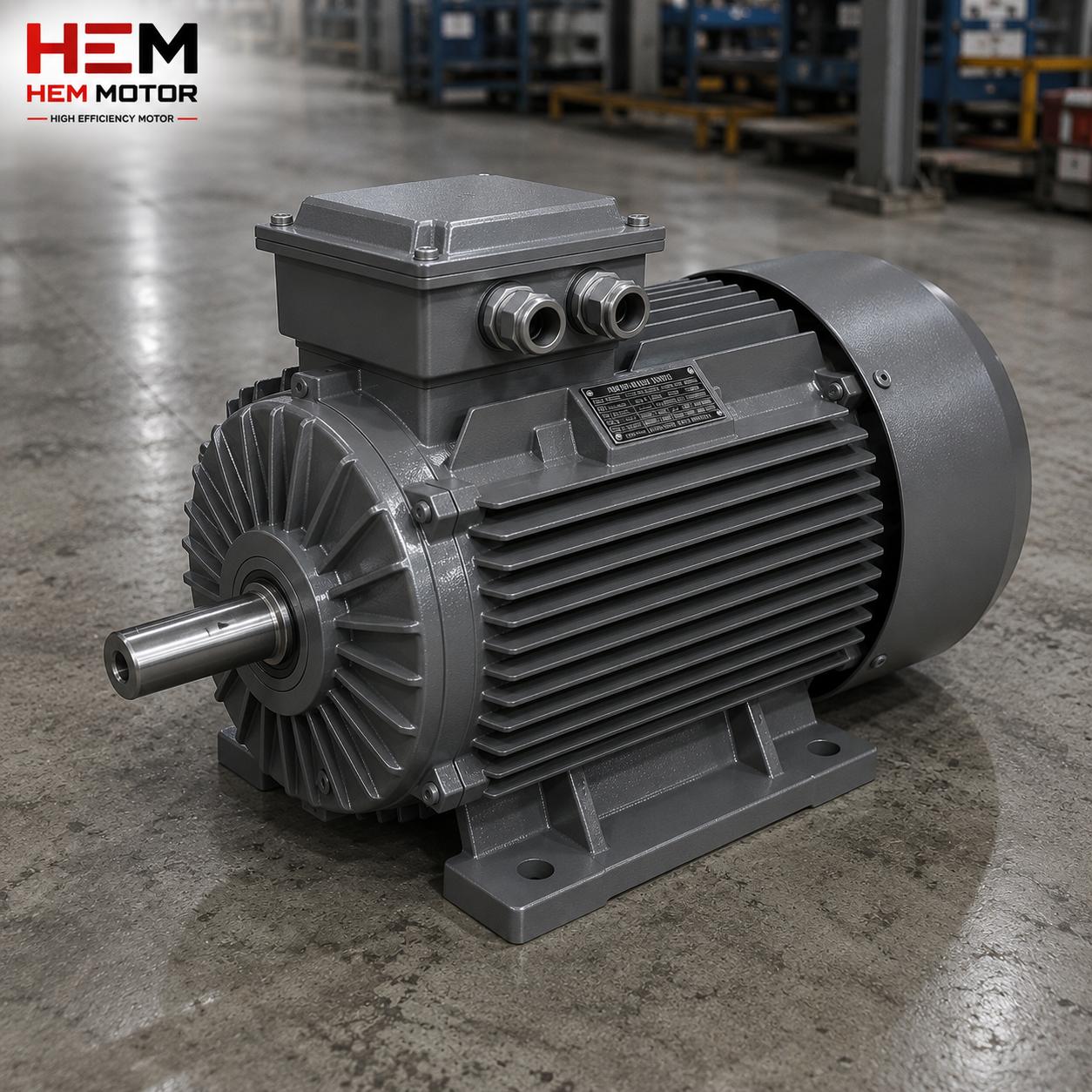

Bazı makineler tek bir sabit devirle yetinmez; düşük ve yüksek olmak üzere iki farklı hızda çalışmak ister. Bir fanın yaz-kış iki kademede dönmesi, bir asansörün yavaşlayıp duruşa geçmesi ya da bir konveyörün yükleme ve taşıma hızlarını ayırması gibi. Bu ihtiyacı frekans sürücüsü olmadan, doğrudan şebekeden karşılamanın klasik ve ekonomik yolu çift devirli (iki hızlı) asenkron motorlardır. İki temel mimari vardır: tek sargılı Dahlander bağlantısı (kutup sayısını yarıya/iki katına değiştirir; 2/4 veya 4/8 kutup) ve birbirinden bağımsız iki ayrı sargı. Bu yazıda çift devirli motor seçimini; Dahlander ve ayrı sargı farkı, hızlar arası güç-tork değişimi, klemens bağlantısı (yüksek/düşük hız köprüleme) ve fan-asansör-konveyör uygulamaları açısından ele alıyoruz. Konunun uygulama tarafına çift devirli Dahlander asenkron motorlar yazımız da odaklanır.
Çift Devirli Motor Nedir? İki Mimarinin Farkı
Çift devirli motor, tek bir motorda iki farklı devir elde etmeyi sağlar. Bunun iki yolu vardır ve seçim, istenen iki devrin oranına bağlıdır.
Tek Sargı Dahlander (2/4, 4/8 Kutup)
Dahlander bağlantısı tek bir sargıyı farklı şekilde köprüleyerek kutup sayısını ikiye katlar veya yarıya indirir; böylece devir 1:2 oranında değişir (örneğin 2/4 kutup = ≈3000/1500 d/d, 4/8 kutup = ≈1500/750 d/d). Tek sargı kullandığı için ekonomik ve kompakttır, ancak yalnızca 1:2 devir oranı mümkündür. Kutup-devir ilişkisinin temeli için 2, 4, 6 kutup seçim rehberimize bakın.
Ayrı Sargı İki Hız
İki bağımsız sargı kullanıldığında devir oranı 1:2 ile sınırlı değildir; örneğin 4/6 kutup (≈1500/1000 d/d) gibi kombinasyonlar mümkün olur. Daha esnek olmakla birlikte motor daha büyük, daha ağır ve genellikle daha maliyetlidir. Devir oranı ihtiyacınız 1:2'den farklıysa ayrı sargı gerekir.
Hızlar Arası Güç ve Tork Değişimi
Çift devirli motorda en kritik nokta, iki hızda motorun ürettiği güç ve torkun farklı olmasıdır ve bu fark yükün karakterine göre değerlendirilmelidir. Dahlander bağlantısında iki tipik düzen vardır: sabit tork ve sabit/değişken güç. Yükün sabit tork mu yoksa değişken tork mu (örneğin fanlarda olduğu gibi) istediğini bilmek seçimde belirleyicidir; bu ayrımı sabit tork mu değişken tork mu yazımızda açıklıyoruz. Fan yükünde güç devrin küpüyle değiştiğinden, yüksek hızda güç ihtiyacı çok artar; bu yüzden çift devirli fan motorlarında genellikle değişken tork (kuadratik) karakteri uygundur. Gerçek devir, kayma nedeniyle senkron devirden biraz düşüktür; kayma ve gerçek devir yazımıza bakın. Doğru güç payı için yük oranı ve doğru boyutlandırma içeriğimiz faydalıdır.
Klemens Bağlantısı: Yüksek ve Düşük Hız Köprüleme
Çift devirli motorun klemens kutusu, standart üç fazlı motordan farklıdır; Dahlander'da genellikle altı uçlu bir düzen vardır ve düşük hız ile yüksek hız için farklı köprüleme yapılır. Düşük hızda (yüksek kutup) sargı uçları bir şekilde, yüksek hızda (düşük kutup) başka şekilde bağlanır; bu geçişi bir kontaktör grubu (genellikle Dahlander kontaktör takımı) yönetir. Yanlış köprüleme motoru sarar; bu yüzden etiket ve bağlantı şeması mutlaka takip edilmelidir. Klemens ve gerilim köprüleme mantığını klemens bağlantısı, yıldız ve üçgen köprüleme yazımızda, klasik yol vermeyi yıldız-üçgen bağlantı şeması içeriğimizde, dönüş yönünü dönüş yönü ve faz sırası yazımızda ayrıntılı bulabilirsiniz. Klemens kutusu ve kablo bağlantısında IP koruma için klemens kutusu ve kablo bağlantısı yazımıza bakın.
Uygulamalar
Fan ve Havalandırma
İki kademeli havalandırma (örneğin gündüz/gece veya yaz/kış) için çift devirli fan motoru, sürücü maliyeti olmadan iki hız sağlar. Fan motoru güç-devir seçimi için santrifüj ve aksiyal fan motoru seçimi ve HVAC projeleri için HVAC projelerinde fan motoru tedariki yazılarımıza bakın.
Asansör ve Yürüyen Merdiven
Klasik (sürücüsüz) asansörlerde yüksek hız seyir, düşük hız kata yaklaşma/duruş hassasiyeti için kullanılır; çift devirli motor bu iki hızı sağlar. Asansör ve yürüyen merdiven motor tedariki için asansör ve yürüyen merdiven motor tedariki yazımıza bakın.
Konveyör ve Makine Tahriki
Yükleme ve taşıma hızlarının ayrıldığı konveyörler, bazı tezgâhlar ve karıştırıcılar iki hızdan faydalanır. Konveyör motoru ve ikame için konveyör bant motoru acil ikame içeriğimiz yol gösterir. Sürekli değişken hız gerekiyorsa çift devir yerine frekans sürücüsü (VFD) ile asenkron motor daha uygun olabilir.
Dahlander Bağlantı Tipleri: Sabit Tork, Sabit Güç, Değişken Tork
Dahlander motorlarda sargı, yüksek hızda hangi düzende bağlanacağına göre üç temel karakter sunar. Sabit tork düzeninde her iki hızda yaklaşık aynı tork üretilir; bu, konveyör gibi sabit tork isteyen yükler için uygundur. Sabit güç düzeninde her iki hızda güç yaklaşık sabit kalır, tork ters orantılı değişir; bu, bazı tezgâh uygulamalarında tercih edilir. Değişken tork (kuadratik) düzeninde yüksek hızda güç belirgin artar; bu da fan ve pompa gibi devirle gücün hızla arttığı yükler için idealdir. Doğru düzeni seçmek, yükün karakterini bilmeyi gerektirir; sabit tork mu değişken tork mu yazımız bu eşleştirmeyi açıklar. Fan yükünde gücün devrin küpüyle arttığını fan motoru seçimi yazımızda da vurguluyoruz.
Çift Sargı ile Dahlander Maliyet ve Boyut Karşılaştırması
Dahlander tek sargı kullandığı için aynı güçte daha kompakt ve genellikle daha ekonomiktir; ancak yalnızca 1:2 devir oranı verir. Ayrı sargı iki hız motoru, 1:2 dışındaki oranlara izin verir (örneğin 4/6 kutup) fakat iki bağımsız sargı barındırdığı için bir-iki gövde boy büyür, ağırlaşır ve maliyeti artar. Karar verirken sorulacak ilk soru: "İhtiyacım olan iki devrin oranı tam 1:2 mi?" Eğer öyleyse Dahlander mantıklıdır; değilse ayrı sargı gerekir. Gövde boyu ve güç eşleşmesinin stoğa etkisi için gövde boyu ve güç eşleşmesi yazımıza bakın. İki hızlı motorların çoğu uygulaması fan, asansör ve konveyörde yoğunlaştığı için, bu sektörlerin tedarik ihtiyaçlarını HVAC fan motoru tedariki ve asansör motor tedariki yazılarımızda bulabilirsiniz.
Kontaktör Grubu ve Motor Koruması
Çift devirli motorda iki hız için ayrı kontaktörler ve aralarında elektriksel/mekanik kilitleme bulunur; aynı anda iki hızın enerjilenmesi kısa devre demektir. Dahlander düzeninde tipik olarak üç kontaktör (düşük hız, yüksek hız ve yüksek hız yıldız köprüsü) kullanılır. Her hız için ayrı termik koruma değerleri ayarlanmalıdır, çünkü iki hızda çekilen akım farklıdır. Termik ve röle seçimi için termik, röle ve sigorta seçimi ve koruma donanımları için koruma donanımları satın alma yazılarımıza bakın. Sargı sıcaklığını izlemek için PT100/termistör ile koruma faydalıdır.
Dahlander ile Yıldız-Üçgen Karıştırılmamalı
Sahada sık karşılaşılan bir kavram karışıklığı, Dahlander bağlantısı ile yıldız-üçgen (Y/Δ) yol vermenin aynı şey sanılmasıdır. Oysa bunlar farklı amaçlara hizmet eder: yıldız-üçgen, tek hızlı bir motorda yalnızca kalkış akımını düşürmek için geçici olarak kullanılır ve motor sonunda tek bir devirde çalışır; Dahlander ise kutup sayısını değiştirerek kalıcı olarak iki farklı devir sağlar. Yıldız-üçgenin nasıl çalıştığını yıldız-üçgen bağlantı şeması ve klemenste yıldız/üçgen köprülemenin gerilim seçimiyle ilişkisini klemens ve gerilim seçimi yazılarımızda bulabilirsiniz. Bu ayrımı bilmek, doğru kontrol panosu tasarımı için şarttır.
İzolasyon Sınıfı, Görev Tipi ve Isınma
Çift devirli motorlar da F sınıfı izolasyon ve IP55 koruma ile sunulur; ancak iki farklı devirde çalıştıkları için ısınma davranışı tek hızlı motordan farklı olabilir. Özellikle düşük hızda gövde fanı yavaş döndüğünden soğutma zayıflar; sık devir değiştiren uygulamalarda görev tipi (S-sınıfı) dikkatle değerlendirilmelidir. İzolasyon sınıfının ömre etkisi için sargı ve izolasyon sınıfı (F/H) ve görev tipi seçimi için görev tipi (S1-S6) seçimi yazılarımıza bakın. Sık kalkış-duruş, motoru termik olarak zorlar; bu yüzden koruma değerleri buna göre ayarlanmalıdır.
Verim ve Kutup Sayısının Etkisi
Çift devirli motorlarda verim, tek hızlı eşdeğer motora göre genellikle bir miktar düşüktür; çünkü sargı tasarımı iki devir için optimize edilir, tek bir nokta için değil. Yüksek kademe (düşük kutup) ile düşük kademe (yüksek kutup) arasında verim ve güç faktörü değişir. Kutup sayısının verime etkisini verim ve kutup sayısı karşılaştırması yazımızda anlatıyoruz. Eğer uygulama büyük çoğunlukla tek hızda çalışıyor ve enerji tasarrufu önceliğliyse, tek hızlı yüksek verimli motor + gerektiğinde VFD daha verimli olabilir; IE3 mü IE4 mü yatırım içeriğimize bakın.
Montaj, Koruma ve Mil Uyumu
Çift devirli motorlar da standart IEC gövdelerde, B3/B5/B14/B35 montaj seçenekleriyle ve IP55 koruma ile sunulur. Fan uygulamasında doğrudan kanat, konveyörde redüktör girişi söz konusu olabilir; mil çapı ve kaplin uyumu için mil çapı ve kama ölçüleri yazımıza bakın. Redüktörle kullanımda doğru gövde-flanş eşleştirmesi için redüktöre motor eşleştirme (IEC) ve sonsuz dişli redüktörler sayfamız faydalıdır. Koruma sınıfı seçimi için IP koruma sınıfı seçimi içeriğimizi inceleyin.
Sık Yapılan Hatalar
En sık hata, yanlış köprüleme yaparak motoru sarmaktır; etiket ve bağlantı şeması mutlaka takip edilmelidir. İkinci hata, iki hız için tek bir termik değer ayarlamaktır; her hızın akımı farklı olduğundan koruma da iki kademeye göre ayarlanmalıdır. Üçüncü hata, ihtiyaç sürekli değişken hızken çift devirli motor seçmektir; bu durumda VFD daha uygundur. Genel satın alma hataları için elektrik motoru alırken yapılan hatalar ve devreye alma için devreye alma ve ilk çalıştırma yazılarımıza bakın.
Uygulama Örneği: İki Kademeli Havalandırma Senaryosu
Bir endüstriyel havalandırma sisteminde gündüz yüksek debi, gece ise düşük debi ve düşük gürültü isteniyor olsun. Bu, klasik bir çift devir senaryosudur: 4/8 kutup Dahlander motor, gündüz 1500 d/d'de yüksek debi, gece 750 d/d'de düşük debi ve sessiz çalışma sağlar. Fan değişken tork yükü olduğundan düşük hızda güç ve gürültü belirgin düşer; bu da hem enerji hem konfor kazancıdır. Burada sürücü maliyetine gerek kalmadan iki kademe elde edilir. Eğer ileride sürekli ayar (örneğin sıcaklığa göre kademesiz debi) gerekecekse, bu durumda tek hızlı motor + VFD daha esnek olur; karşılaştırma için yüksek verimli motor + frekans sürücüsü tasarrufu ve fan tipine göre seçim için santrifüj ve aksiyal fan motoru seçimi yazılarımıza bakın. Senaryonuzu paylaşırsanız doğru kutup düzenini ve bağlantı tipini birlikte netleştirebiliriz. Benzer bir mantık asansörlerde de geçerlidir: yüksek hız seyir için, düşük hız ise kata yumuşak yaklaşma ve hassas duruş için kullanılır; bu iki kademe yolcu konforunu ve duruş hassasiyetini doğrudan etkiler. Konveyörlerde ise yükleme sırasında düşük hız, taşımada yüksek hız tercih edilerek hem ürün güvenliği hem de verim sağlanır.
Çift Devir mi, Frekans Sürücüsü mü?
Çift devirli motor yalnızca iki sabit hız sunar ve sürücü maliyeti yoktur; ihtiyaç gerçekten iki kademeyse en ekonomik çözümdür. Sürekli ve kademesiz hız ayarı, enerji tasarrufu veya yumuşak kalkış gerekiyorsa frekans sürücüsü (VFD) ile tek hızlı standart motor daha uygundur. Bu kararı değişken devirli uygulamada motor seçimi ve VFD ne zaman gerekli yazılarımız birlikte aydınlatır. Tek hızlı düşük devir alternatifleri için 6 ve 8 kutuplu düşük devirli motor ve düşük devirli yüksek kutuplu doğrudan tahrik içeriklerimize göz atın. Tedarik ve teklif hazırlığı için teklif isterken verilecek bilgiler yazımız ile HEM Motor ana sayfası ve verimli elektrik motorları sayfalarımız faydalıdır.
Sıkça Sorulan Sorular
Dahlander ile ayrı sargı iki hız arasındaki fark nedir?
Dahlander tek sargıyla yalnızca 1:2 devir oranı (2/4 veya 4/8 kutup) verir ve ekonomiktir; ayrı sargı ise 1:2 dışındaki oranlara (örneğin 4/6 kutup) izin verir ama daha büyük ve maliyetlidir. Kutup-devir temeli için kutup seçim rehberimize bakın.
İki hız arasında nasıl geçiş yapılır?
Klemens kutusunda düşük ve yüksek hız için farklı köprüleme yapılır ve geçişi bir kontaktör grubu yönetir. Etiket ve bağlantı şemasına uyulmazsa motor zarar görür; klemens köprüleme yazımıza bakın.
İki hızda motorun gücü aynı mı?
Hayır; çift devirli motorda iki hızda güç ve tork farklıdır ve yükün karakterine (sabit/değişken tork) göre seçilmelidir. Sabit tork mu değişken tork mu yazımız bunu açıklar.
Teklif Alın
Uygulamanıza uygun gücü, kutup/devir kombinasyonunu ve teslim süresini hızla netleştirmek için mühendis ekibimizle görüşün. Telefonla +90 (532) 345 49 86 numarasından ulaşabilir, ayrıntılı teklif için iletişim sayfamız üzerinden talep oluşturabilirsiniz. Etiket bilgisi, gövde tipi ve montaj şeklini paylaştığınızda aynı gün içinde net bir teklif ve termin sunuyoruz.
Çift Devirli (Dahlander) Motor Seçim Kontrol Listesi
- İhtiyaç gerçekten iki sabit hız mı (yoksa sürekli ayar için VFD mi)?
- Devir oranı 1:2 mi (Dahlander) yoksa farklı mı (ayrı sargı)?
- Kutup düzeni: 2/4 mı 4/8 mi?
- Yük karakteri: sabit tork mu değişken tork mu (fan)?
- İki hızda gerekli güç ve tork karşılanıyor mu?
- Klemens bağlantısı ve kontaktör grubu (köprüleme) planlandı mı?
- Uygulama: fan, asansör, konveyör, makine tahriki?
- Montaj tipi, mil çapı, koruma sınıfı ve teslim planı?
