Bir elektrik motorunun sahadaki ömrünü ve sorunsuz çalışmasını belirleyen en kritik adımlardan biri, motorun zemine veya kaideye mekanik olarak doğru tespit edilmesidir. Doğru seçilmiş bir IE4 motor bile, yanlış ölçü ayak cıvatasıyla, eksik sıkma torkuyla veya rijit olmayan bir şasiye bağlandığında kısa sürede titreşim, gevşeme ve rulman hasarı yaşar. Bu rehber, motoru satın alıp devreye alacak alıcılar için ayak cıvatası ölçüsünün gövdeye göre seçimini, betona ankraj/dübel ile tespiti, sınıf 8.8 cıvata için yaklaşık sıkma torku değerlerini ve titreşimsiz, gevşemeyen bir montajı adım adım ele alır. Amacımız teorik bir anlatım değil; doğru motoru, doğru bağlantı elemanlarıyla, ilk seferde titreşimsiz sabitlemenizi sağlayacak pratik bir seçim ve sipariş çerçevesi sunmaktır.

Elektrik motorunun beton kaideye ayak cıvatası, ankraj ve pul ile tespiti; titreşimsiz montaj için sıkma torku uygulaması

Motor Montajında Mekanik Tespit Neden Bu Kadar Önemli?

Elektrik motoru çalışırken yalnızca milden moment aktarmaz; aynı zamanda kendi içindeki manyetik kuvvetler, dengesizlikler ve yük tepkileri nedeniyle gövdesine sürekli titreşim üretir. Bu titreşimi zemine güvenli aktaracak ve geri besleme yapmayacak tek şey, ayaklardan zemine giden rijit ve doğru sıkılmış bir cıvata bağlantısıdır. Gevşek veya yetersiz bir tespit, titreşimin büyümesine, ayak deliklerinde çatlamaya ve en sonunda rulman ile kaplin hasarına yol açar. Bu nedenle mekanik montaj, motor seçimi kadar ciddiye alınmalıdır. Montaj kodunun (B3 ayaklı, B5 flanşlı) ne anlama geldiğini ve siparişte nasıl belirtileceğini ayrıntılı olarak IM montaj kodu okuma rehberi yazımızda ele aldık; bu yazıda ise odağımız doğrudan mekanik tespit, ankraj ve sıkma torku.

Doğru tespit, aynı zamanda titreşim kabul değerlerinin tutturulabilmesinin de ön şartıdır. Sahada ölçtüğünüz titreşim değerini ISO 10816 titreşim kabul değeri yazımızdaki sınırlarla karşılaştırırken, ölçülen değerin yalnızca balanstan değil, montaj rijitliğinden de etkilendiğini unutmayın. Düşük sesli ve titreşimsiz bir çalışma istiyorsanız, motor seçiminden önce mekanik kaide tasarımını da planlamalısınız; bu konuyu gürültü ve titreşim odaklı motor seçimi içeriğinde tamamlayıcı olarak bulabilirsiniz.

Ayak Cıvatası Ölçüsünü Gövde Boyuna Göre Seçmek

Motorun ayak deliklerinden geçecek cıvatanın çapı, doğrudan motorun gövde boyuna (IEC frame) bağlıdır. Gövde büyüdükçe ayak deliği ve dolayısıyla cıvata çapı artar. Aşağıdaki tablo, sektörde yaygın olarak karşılaşılan yaklaşık değerleri verir; kesin cıvata çapı her zaman motor üreticisinin boyut çizelgesinden (ayak deliği çapı) doğrulanmalıdır, çünkü aynı gövdede farklı imalatçılarda küçük farklar olabilir.

Yaklaşık ayak cıvatası ölçüsü – IEC gövde ilişkisi (rehber niteliğinde):

  • IEC 56–90 gövde: yaklaşık M8 – M10 ayak cıvatası
  • IEC 100–132 gövde: yaklaşık M12 ayak cıvatası
  • IEC 160–180 gövde: yaklaşık M16 ayak cıvatası
  • IEC 200–250 gövde: yaklaşık M20 ayak cıvatası
  • IEC 280–355 gövde: yaklaşık M24 ayak cıvatası

Gövde boyunun ayak deliği, mil çapı ve flanş ölçüleriyle birlikte nasıl okunacağını ve sipariş açısından neden önemli olduğunu pik döküm motor gövde IEC 56–355 ağırlık ve taşıma yazımızda; flanşlı (FF/FT) bağlantılarda delik ölçülerini ise pik döküm motor flanş tipi FF/FT delik ölçüleri içeriğinde bulabilirsiniz. Ayak cıvatası dışında, motoru makineye bağlayan mil-kaplin tarafındaki tespiti de unutmamak gerekir; bunu esnek/rijit kaplin seçimi ve mil hizalama yazımızda ele aldık.

Betona Tespit: Ankraj Cıvatası, Kimyasal ve Mekanik Dübel

Motor doğrudan bir beton kaideye oturuyorsa, ayak cıvatasının betona güvenli ve titreşime dayanıklı şekilde kenetlenmesi gerekir. Bunun üç yaygın yöntemi vardır:

Gömme (kalıp içi) ankraj cıvatası

Beton dökülürken kalıba yerleştirilen, J veya L formundaki ankraj cıvatalarıdır. En yüksek çekme ve titreşim dayanımını verir; ağır gövde (IEC 250–355) pik döküm motorlar ve konkasör, kırıcı, büyük fan gibi darbeli yüklerde tercih edilir. Bu motorların darbe ve titreşim altında neden rijit gövde gerektirdiğini pik döküm motor darbe, rijitlik ve ağır yük titreşimi yazımızda anlattık.

Kimyasal dübel (epoksi/reçine ankraj)

Sertleşmiş betona delik açılıp reçine enjekte edilerek dişli çubuğun yapıştırıldığı yöntemdir. Yüksek tutuş ve titreşim dayanımı sağlar; mevcut bir betona sonradan motor eklerken veya kaide güçlendirirken tercih edilir.

Mekanik (genleşmeli) dübel

Sıkıldıkça betona kenetlenen çelik genleşme dübelidir. Orta ve küçük gövde motorlarda (IEC 56–160) pratik bir çözümdür; ancak yüksek titreşimli ağır uygulamalarda gömme ankraj veya kimyasal dübel kadar güvenli değildir. Dübel seçiminde betonun sınıfı, ankraj derinliği ve kenar mesafesi mutlaka dikkate alınmalıdır.

Hangi yöntem seçilirse seçilsin, kaidenin titreşimi sönümleyecek yeterli beton kütlesine sahip olması gerekir. Genel mühendislik pratiği, dönen makine kaidesinin makine ağırlığının birkaç katı kütleye sahip olmasını önerir; böylece rezonans riski azalır ve titreşim zemine güvenle aktarılır.

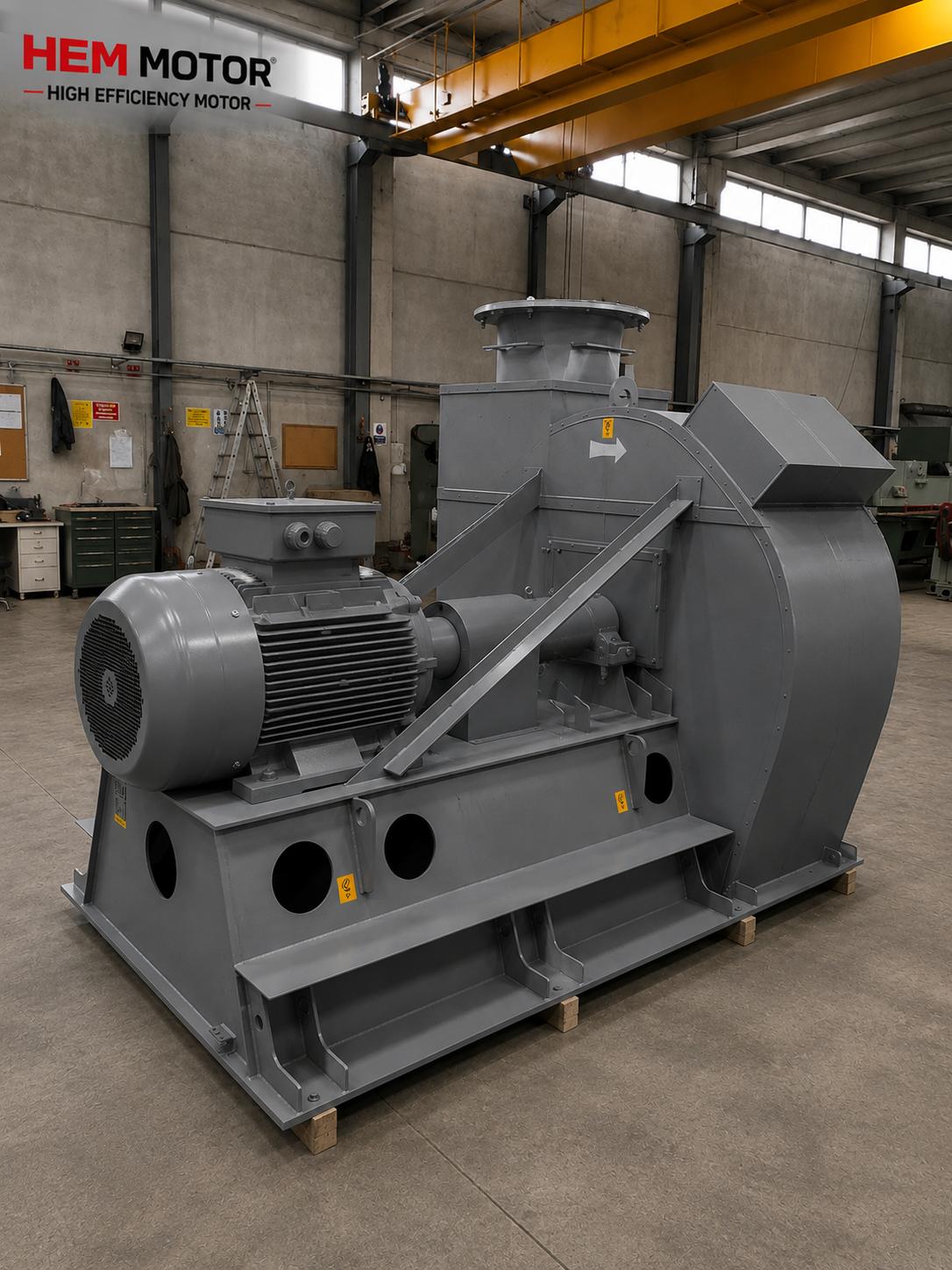

Sınıf 8.8 ayak cıvatasına tork anahtarı ile doğru sıkma torku uygulanması ve soft foot kontrolü için shim plaka kullanımı

Sınıf 8.8 Cıvata İçin Yaklaşık Sıkma Torku Tablosu

Ayak cıvatasını doğru çapta seçmek tek başına yeterli değildir; cıvatayı doğru torkla sıkmak da en az o kadar kritiktir. Az sıkılan cıvata titreşimle gevşer; fazla sıkılan cıvata dişlerden kopabilir veya ayağı çatlatabilir. Aşağıdaki tablo, kuru/hafif yağlı sınıf 8.8 cıvatalar için yaygın olarak kullanılan yaklaşık sıkma torku değerlerini verir. Bu değerler rehber niteliğindedir; gerçek tork, cıvata sınıfına, yağlama (sürtünme) durumuna ve üretici talimatına göre değişir, bu yüzden mevcutsa motor veya bağlantı elemanı üreticisinin tork tablosunu esas alın.

  • M8 (8.8): yaklaşık 25 Nm
  • M10 (8.8): yaklaşık 49 Nm
  • M12 (8.8): yaklaşık 85 Nm
  • M16 (8.8): yaklaşık 210 Nm
  • M20 (8.8): yaklaşık 410 Nm
  • M24 (8.8): yaklaşık 710 Nm

Torku gözle veya kol hissiyle değil, mutlaka kalibreli bir tork anahtarıyla uygulayın. Birden fazla ayak cıvatası varsa, çarpraz (yıldız) sırayla ve kademeli olarak (örneğin önce hedefin %50'si, sonra %100'ü) sıkın; böylece motor ayağı tek tarafa zorlanmadan düzgün oturur. Yağlı cıvatada sürtünme azaldığı için aynı torkta daha yüksek ön gerilme oluşur; bu yüzden yağlama durumunu üretici tablosuyla eşleştirmek önemlidir.

Soft Foot, Ayak Düzlemselliği ve Shim Kullanımı

Motorun dört ayağının tamamı, sıkmadan önce kaideye eşit ve boşluksuz oturmalıdır. Bir ayağın havada kalması veya kaideyle arasında boşluk olması soft foot olarak adlandırılır ve cıvatayı sıktığınızda gövdeyi büker; bu da iç gerilme, artan titreşim ve rulman hasarı demektir. Soft foot, ayaklar altına ince çelik ayar plakaları (shim) konularak giderilir. Cıvataları nihai torka sıkmadan önce her ayağı tek tek kontrol edin; bir ayağı gevşetip motorun aşağı düşüp düşmediğine bakarak boşluğu tespit edebilirsiniz.

Ayak düzlemselliği aynı zamanda mil hizalamasının da temelidir; soft foot giderilmeden yapılan kaplin hizalaması kalıcı olmaz. Hizalama yöntemini ve toleransları kaplin seçimi ve mil hizalama yazımızda; dikey (V1) montajda mil aşağı uygulamalardaki tespit özelliklerini ise dikey montaj V1/V5 mil aşağı seçim içeriğinde bulabilirsiniz. Mil çapı, kama ve kaplin uyumunu doğrulamak için pik döküm motor mil çapı, kama ve kaplin yazımıza göz atabilirsiniz.

Titreşim ve Gevşemeyi Önleyen Emniyet Elemanları

Dönen makine montajında en sık görülen arızalardan biri, titreşimle zamanla gevşeyen cıvatalardır. Doğru tork tek başına yeterli olmayabilir; titreşimli uygulamalarda ek bir emniyet katmanı gerekir:

  • Yaylı rondela (split washer): Hafif/orta titreşimde temel önlem; düşük yük altındaki cıvatalarda yardımcı olur.
  • Kama dişli emniyet rondelası (Nord-Lock tipi): Çift parçalı, kamalı yüzeyiyle gevşemeye karşı yüksek direnç sağlar; ağır titreşimli, darbeli uygulamalarda tercih edilir.
  • Somun emniyeti (nylon insert / kontra somun): Naylon contalı somun veya çift somun (kontra) ile geri dönmeyi engeller.
  • Dişli yapıştırıcı (orta mukavemetli kilit reçinesi): Sökülebilir kalması istenen bağlantılarda diş boşluğunu doldurarak gevşemeyi engeller.

Bu önlemler, özellikle değişken yük ve darbeli tahriklerde titreşimin cıvatayı zamanla açmasını engeller. Titreşimin kaynağının mekanik mi manyetik mi olduğunu ayırt etmek, doğru önlemi seçmenize yardımcı olur; bu ayrımı asenkron motor gürültü kaynakları: manyetik ve mekanik yazımızda inceledik. Çevrim sırasında ağır motorun güvenli kaldırılması için kaldırma mapası, taşıma ve ağırlık güvenliği yazımızdaki kuralları uygulayın.

Kaide/Şasi Rijitliği ve Beton Kütle

Cıvata ve dübel ne kadar doğru olursa olsun, motorun oturduğu şasi veya beton kaide yeterince rijit değilse titreşim kontrol altına alınamaz. Çelik şasi kullanılıyorsa, profil kesiti motor ağırlığını ve dinamik yükü taşıyacak şekilde seçilmeli, ayaklar arasında burulmayı önleyecek takviyeler yapılmalıdır. Esnek bir şasi, rezonansa girerek titreşimi büyütür. Beton kaidede ise kütle ve zemine bağlantı belirleyicidir; yeterli kütle, doğal frekansı işletme devrinden uzaklaştırarak rezonans riskini azaltır. Devreye almadan önce kaidenin ve bağlantının kontrolünü, genel ilk çalıştırma adımlarıyla birlikte motor devreye alma ve ilk çalıştırma kontrolü yazımızdan; teslimde mekanik ve elektriksel ön muayeneyi ise teslim kabul muayenesi: megger, yön ve titreşim içeriğinden takip edebilirsiniz.

Örnek: 30 kW, IEC 200 Gövde Bir Motorun Tespiti

Somut bir örnekle ilerleyelim. 4 kutup, yaklaşık 30 kW gücünde, IEC 200 gövde bir motoru konkasör besleme fanı tahriki için beton kaideye monte edeceğinizi varsayalım. Tablomuza göre IEC 200–250 gövde için yaklaşık M20 ayak cıvatası beklenir; kesin değeri üreticinin boyut çizelgesindeki ayak deliği çapından doğrularsınız. Dört adet M20 sınıf 8.8 cıvata kullanacaksanız, her birini yaklaşık 410 Nm hedef torka, çapraz sırayla ve iki kademede (önce ~205 Nm, sonra 410 Nm) sıkmanız gerekir. Bu torku kol kuvvetiyle hissetmek mümkün değildir; mutlaka kalibreli bir tork anahtarı kullanın. Cıvata yağlıysa aynı torkta daha yüksek ön gerilme oluşacağı için, üreticinin yağlı/kuru tork ayrımını dikkate alın.

Bu boydaki bir motorun ağırlığı yüz kilogramlar mertebesindedir; dolayısıyla kaide kütlesi titreşimi sönümleyecek şekilde, makine ağırlığının birkaç katı olacak biçimde tasarlanmalıdır. Fan gibi nispeten dengeli ama sürekli dönen bir yükte, ayak cıvatalarının uzun vadede gevşememesi için yaylı rondela yerine kama dişli (Nord-Lock tipi) emniyet rondelası tercih edilebilir. Motoru kaldırıp kaideye yerleştirirken mapasından güvenli kaldırma kurallarına uyulması, hem montaj güvenliği hem de gövdenin zarar görmemesi açısından önemlidir. Bu örnekte görüldüğü gibi gövde boyu, cıvata çapı, tork değeri, emniyet elemanı ve kaide kütlesi birbirini tamamlayan bir bütündür; biri eksik bırakıldığında titreşim ve gevşeme kaçınılmaz olur.

Montaj Sırası: Adım Adım Doğru Tespit

Sahada tekrarlanabilir, hatasız bir montaj için aşağıdaki sırayı izlemek faydalıdır. Önce kaide yüzeyini temizleyip düzgünlüğünü kontrol edin; beton üzerinde harç artığı, yağ veya gevşek parça kalmamalıdır. Ardından motoru mapasından kaldırıp ayak deliklerini ankraj/dübel eksenine hizalayarak yavaşça indirin. Cıvataları henüz tam sıkmadan, dört ayağın da boşluksuz oturduğunu kontrol edin; boşluk varsa shim ile giderin (soft foot düzeltme). Bu adımdan sonra cıvataları çapraz sırayla, kademeli olarak hedef torka getirin. Tork tamamlandıktan sonra mil hizalamasını yapın ve son olarak titreşim ölçümüyle montajı doğrulayın. Bu sırayı atlamak, örneğin soft foot giderilmeden tork uygulamak, sonradan zor fark edilen kalıcı titreşim sorunlarına yol açar. Devreye alma öncesi yapılması gereken elektriksel kontrolleri de (megger, dönüş yönü) teslim kabul muayenesi yazımızdaki mekanik kontrollerle birlikte yürütün.

Klemens Kutusu Yönü ve Kablo Tarafı ile İlişki

Mekanik tespit planlanırken, motorun klemens kutusu yönü ve kablo giriş tarafı da dikkate alınmalıdır; aksi halde motor sabitlendikten sonra kablo bağlantısı zor veya kaide kenarına çok yakın kalabilir. Klemens kutusu yönünü siparişte belirtmeyi ve doğru tarafı seçmeyi klemens kutusu yönü ve kablo giriş tarafı seçimi yazımızda anlattık. Kablo pabucu ve bağlantı tarafındaki doğru seçim için kablo bağlantısı ve kablo pabucu seçimi içeriğine de göz atın. Doğru ürün gamı için elektrik motorları kategorimizi inceleyebilir, konuyla ilgili diğer içeriklere elektrik motorları blog kategorisinden ulaşabilirsiniz.

Sıkça Sorulan Sorular

Ayak cıvatası ölçüsünü gövde boyundan kesin olarak belirleyebilir miyim?

Tablodaki değerler (örneğin IEC 100–132 için yaklaşık M12) güvenilir bir başlangıç noktasıdır, ancak kesin ölçü her zaman motor üreticisinin boyut çizelgesindeki ayak deliği çapından doğrulanmalıdır. Aynı IEC gövdede farklı imalatçılarda küçük farklar olabilir; bu yüzden siparişte gövde boyunu ve mümkünse boyut tablosunu birlikte değerlendirin. Mevcut motoru değiştiriyorsanız eski ayak deliklerini de ölçün.

Cıvataları torkla sıkmak yerine sıkıca elle sıkmam yeterli olmaz mı?

Hayır. Elle veya tahmini sıkma, ayaktan ayağa farklı ön gerilme oluşturur; bu da soft foot, gövde bükülmesi ve titreşim demektir. Kalibreli tork anahtarıyla, üretici tablosundaki değere uygun ve çapraz sırayla kademeli sıkma, hem gevşemeyi hem de aşırı sıkmadan kaynaklı hasarı önler. Sınıf 8.8 için verdiğimiz değerler rehberdir; mümkünse üretici torkunu kullanın.

Mevcut betona sonradan motor ekleyeceğim, hangi tespit yöntemini seçmeliyim?

Sertleşmiş betona genellikle kimyasal dübel (reçine ankraj) veya kaliteli mekanik genleşme dübeli kullanılır. Yüksek titreşimli, darbeli ağır uygulamalarda kimyasal dübel daha güvenlidir. Her durumda ankraj derinliği, kenar mesafesi ve beton sınıfı dübel üreticisinin teknik verilerine göre seçilmeli; kaidenin yeterli kütleye sahip olduğundan emin olunmalıdır.

Teklif Alın

Doğru gövde boyu, montaj tipi ve uygulamaya uygun bir motoru, mekanik tespit gereksinimleriyle birlikte planlamak için ekibimize danışın. Uygulamanızın yükü, titreşim profili ve kaide tipini bize ilettiğinizde, doğru gövde ve montaj seçeneğiyle en uygun motoru birlikte belirleriz. +90 (532) 345 49 86 numarasından bize ulaşabilir veya iletişim sayfamız üzerinden teklif talebinizi iletebilirsiniz. HEM Motor ana sayfasından tüm elektrik motorları gamımızı inceleyebilirsiniz.

Satın Alma ve Montaj Kontrol Listesi

  • Gövde boyuna uygun ayak cıvatası çapı (örn. IEC 132 için ≈M12) üretici çizelgesinden doğrulandı mı?
  • Betona tespit yöntemi (gömme ankraj / kimyasal dübel / mekanik dübel) uygulamaya göre seçildi mi?
  • Kaide/şasi rijitliği ve beton kütle, titreşimi sönümleyecek yeterlilikte mi?
  • Dört ayağın tamamı boşluksuz oturuyor mu; soft foot shim ile giderildi mi?
  • Sınıf 8.8 cıvata için doğru tork (kalibreli anahtar, çapraz ve kademeli) uygulandı mı?
  • Yağlama/sürtünme durumu üretici tork tablosuyla eşleştirildi mi?
  • Gevşeme önleyici (yaylı/Nord-Lock tipi rondela, somun emniyeti, kilit reçinesi) kullanıldı mı?
  • Mil hizalaması, soft foot giderildikten sonra mı yapıldı?
  • Klemens kutusu yönü ve kablo tarafı mekanik tespitle uyumlu mu?
