Pik döküm gövdeli elektrik motorları, alüminyum gövdeli muadillerine göre belirgin biçimde ağırdır. Bu ağırlık sahada mekanik dayanım ve titreşim sönümü olarak büyük avantaj sağlar; ancak nakliye, paketleme, istifleme ve depolama söz konusu olduğunda aynı ağırlık bir risk kalemine dönüşür. Yanlış kaldırılan, devrilen ya da uygun olmayan koşulda bekletilen bir pik döküm motor; milinde, klemens kutusunda, soğutma kanatçıklarında ya da rulmanlarında kalıcı hasar görebilir. Üstelik bu hasarların bir kısmı motor devreye alınana kadar fark edilmez. Bu yazıda ağır pik gövdeli motorları depodan sahaya hasarsız ulaştırmak, doğru paketlemek, güvenli istiflemek ve uzun süre beklerken korumak için izlenmesi gereken pratik adımları derledik.

Pik döküm gövdeli elektrik motorunun paletli ve sandıklı paketlenmiş hali

Neden Pik Döküm Motorda Taşıma Ayrı Bir Konu?

Pik döküm (cast iron) gövde, katalog gamımızda 0,55 kW’tan 355 kW’a kadar geniş bir güç aralığında sunulur ve IEC 56’dan 355L gövdeye kadar büyür. Gövde büyüdükçe ağırlık katlanarak artar; büyük gövdelerde tek bir motor birkaç yüz kilogramı aşabilir. Bu yüzden taşıma bir lojistik detayı değil, hasarsız teslimatın belkemiğidir. Gövde boyu, güç ve ağırlık ilişkisini pik döküm motor gövde büyüklükleri (IEC 56-355): ağırlık ve taşıma yazımızda tablo halinde anlattık. Pik döküm ile alüminyum arasındaki temel farkı ise pik döküm mü alüminyum gövde mi yazısında karşılaştırdık.

Pik gövdenin darbe dayanımı yüksektir; ancak bu, motorun her darbeye dayanacağı anlamına gelmez. Darbe gövdeyi değil, gövdeye bağlı hassas parçaları (mil ucu, klemens kutusu, fan kapağı, rulman) zorlar. Gövde rijitliğinin neden önemli olduğunu pik döküm gövdede darbe dayanımı ve rijitlik yazımızda ele aldık.

Doğru Paketleme: Palet, Sandık ve Streç

Ağır pik motorlarda paketlemenin amacı motoru sabitlemek, mili ve hassas yüzeyleri darbeden korumaktır.

Palet ve Sandık Seçimi

Küçük ve orta gövdeli motorlar (yaklaşık 56–132 gövde) genellikle sağlam karton kutu içinde paletlenir. Büyük gövdeli motorlarda (160 ve üzeri) ahşap sandık tercih edilir; sandık tabanına motorun ayaklarından cıvatayla sabitlenmesi, taşıma sırasında kaymayı ve devrilmeyi önler. Motorun ağırlık merkezi yüksek olduğu için, ayaklarından bağlanmamış bir motor en küçük sarsıntıda devrilerek klemens kutusunu ya da fan kapağını kırabilir.

Mil ve Hassas Yüzey Koruması

Mil ucu, kaplin ya da kasnak bağlanacak en kritik yüzeydir; en küçük çentik bile hizalama hatasına yol açar. Mil, plastik kılıf ya da köpük tıpa ile korunmalı, kama yuvasına yabancı cisim girmemelidir. Mil-kama-kaplin uyumunun önemini pik döküm motorda mil çapı, kama ve kaplin yazımızda anlattık. Klemens kutusu kapağı kapalı ve rakor delikleri tıpalı olmalı, içine nem ya da toz girmemelidir.

Streç ve Nem Bariyeri

Sandık ya da palet üzerine streçlenen motor, hem birim olarak tutulur hem de toza karşı korunur. Açık ortamda ya da deniz yoluyla sevkiyatta nem en büyük düşmandır; bu durumda motorun içine nem alıcı (silika jel) poşeti konup VCI (uçucu korozyon önleyici) film ile sarılması önerilir. Korozyon koruması konusunu pik döküm motorda korozyon koruması ve açık saha yazısında detaylandırdık.

İstifleme: Üst Üste Koyma Sınırı

Pik döküm motorların ağırlığı, istiflemede en sık yapılan hataların kaynağıdır. “Sağlam gövde, üstüne istediğimi koyarım” yaklaşımı yanlıştır. İstifleme sırasında dikkat edilecekler:

  • Yük taşıma yönü: Sandıklar üst üste konacaksa, ağırlık alt sandığın motoruna değil, sandık konstrüksiyonuna binmelidir. Karton kutular kendi başlarına ağır motorların yükünü taşıyamaz.
  • İstif yüksekliği: Büyük gövdeli motorlarda üst üste istif sınırlıdır; çoğu zaman tek kat ya da en fazla iki kat önerilir. Üreticinin sandık üzerindeki istif işareti (örneğin “maksimum 2 kat”) dikkate alınmalıdır.
  • Klemens kutusu ve fan kapağı yönü: Motor istiflenirken klemens kutusu ya da fan kapağı baskı altında kalmamalı; yük gövdenin ana taşıyıcı kısımlarına aktarılmalıdır.
  • Devrilme önleme: Yüksek ve dar gövdeli (örneğin dik montaj için tasarlanmış) motorlar yatay istiflenirken takozlanarak yuvarlanması önlenmelidir.

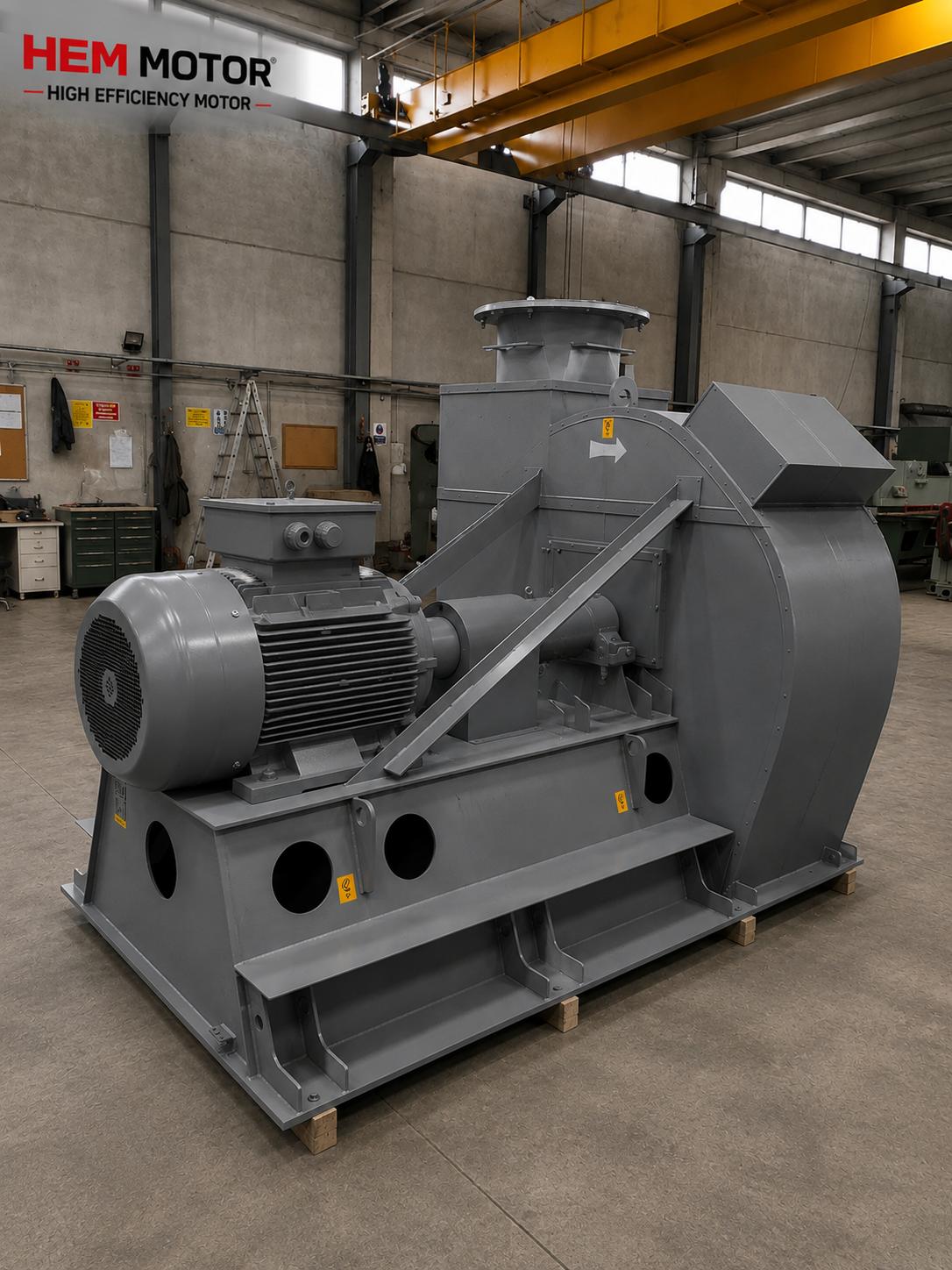

Ağır pik döküm motorun mapayla vinçle güvenli kaldırılması ve istiflenmesi

Mapayla Kaldırma: En Kritik An

Ağır pik motorun kaldırılması, hasar ve iş güvenliği açısından en kritik aşamadır. Motorun üzerindeki kaldırma mapası (göz cıvatası) yalnızca motorun kendi ağırlığını taşımak için tasarlanmıştır; motor + redüktör ya da motor + pompa gibi komple grubu kaldırmak için kullanılamaz.

  • Kaldırmadan önce mapanın gövdeye tam oturduğu ve sıkı olduğu kontrol edilmelidir.
  • Sapan açısı önemlidir; mapalar dik yönde yüklenecek şekilde kaldırılmalı, yatay açıyla zorlanmamalıdır.
  • Motorun ağırlığı, sapan ve vinç kapasitesini aşmamalıdır.

Doğru mapa kullanımı, ağırlık tahmini ve güvenli kaldırma adımlarını motor kaldırma mapası, ağırlık ve güvenli taşıma yazımızda ayrıntılı işledik. Büyük güçlü motorların termin, nakliye ve devreye alma planlamasını ise 90 kW üzeri büyük güç motor tedariki yazısında bulabilirsiniz.

Depolama: Nem, Yoğuşma ve Uzun Bekletme

Motor sahaya hemen girmeyip depoda bekleyecekse, depolama koşulları rulman ve mil ömrünü doğrudan etkiler. Pik gövdenin termal kütlesi yüksek olduğu için, gün içi sıcaklık değişimlerinde gövde yüzeyinde yoğuşma (kondens) oluşabilir; bu nem rulman içine ve sargıya sızarsa korozyon ve izolasyon düşüşüne yol açar.

Depo Ortamı

Motorlar kuru, havalandırılan ve sıcaklık dalgalanması düşük bir ortamda saklanmalıdır. Zemine doğrudan değil, palet üzerinde tutulmalı; nemli betondan yalıtılmalıdır. Pik döküm motorlarda kondens tahliye deliğinin (drain) rolünü pik döküm motorda kondens tahliye deliği yazımızda anlattık.

Uzun Bekletmede Rulman ve Mil Koruması

Aylarca hareketsiz duran motorda, rulman bilyaları aynı noktada yük taşıdığı için yatak yuvasında izlenme (false brinelling) ve gres göçü riski oluşur. Uzun bekletilen motorlarda periyodik olarak milin elle birkaç tur döndürülmesi, rulman içindeki gresin bilyalara yeniden dağılmasını sağlar. Mil ucu pas önleyici ile korunmalı, klemens kutusu kapalı tutulmalıdır. Sargı izolasyonu uzun bekletme sonrası devreye almadan önce megger ile kontrol edilmelidir. Stoklama ve uzun bekletmenin tüm yönlerini elektrik motoru stoklama ve uzun süre bekletme yazımızda, rulman ömrünü pik döküm motorlarda rulman ve yatak ömrü yazımızda bulabilirsiniz.

Yatay ve Dikey Montajlı Motorlarda Taşıma Farkı

Pik döküm motorlar yatay (B3, B5, B35) ya da dikey (V1, V5) montaj için tasarlanabilir; taşıma ve istifleme yaklaşımı da buna göre değişir. Yatay montajlı motor doğal olarak ayakları ya da flanşı üzerine oturur ve taşımada dengelidir. Dikey montajlı (özellikle mil aşağı V1) motorlar ise depoda ve nakliyede çoğu zaman yatay konumda taşınır; çünkü dikey konumda devrilme riski yüksektir. Ancak dikey motorun yağ keçesi ve rulman yapısı dikey çalışmaya göre tasarlandığı için, uzun süre yatay bekletmede üreticinin önerisine uymak gerekir. Dikey montajlı motor seçimi ve yağ keçesi konusunu dikey montajlı elektrik motoru seçimi (V1/V5) yazımızda, montaj kodu okumayı ise motor IM montaj kodu okuma yazımızda ele aldık.

Flanşlı (B5/B14) motorlarda flanş yüzeyi hassas bir merkezleme yüzeyidir; taşımada bu yüzeye darbe gelmemeli, flanş delikleri zarar görmemelidir. Flanşlı motorun merkezleme yüzeyi çentik alırsa, redüktör ya da pompa flanşına oturmada hizalama sorunu çıkar. Montaj tipi seçimini B5 flanşlı mı B14 flanşlı mı yazımızda detaylandırdık.

Soğutma Kanatçıkları ve Fan Kapağının Korunması

Pik döküm motorun dış yüzeyindeki soğutma kanatçıkları (kanatlar), motorun ürettiği ısıyı atması için kritiktir. Taşıma sırasında bu kanatçıkların çentilmesi ya da ezilmesi soğutma yüzeyini azaltır; sahada motor beklenenden daha sıcak çalışır. Aynı şekilde fan kapağı (pervane muhafazası) ince saçtan üretildiği için darbeye en açık parçalardan biridir; ezilen bir fan kapağı, içindeki soğutma fanına sürterek gürültü ve ek ısınmaya yol açabilir. Bu yüzden paketlemede fan kapağı tarafı korunmalı, istifte bu tarafa yük binmemelidir. Soğutma kanatçıklarındaki kir birikimi ve verim ilişkisini pik döküm motorda soğutma kanatçıkları ve kir birikimi yazımızda anlattık.

Açık Saha ve Deniz Sevkiyatında Ek Önlemler

Motor açık sahaya ya da kıyı/deniz ortamına sevk edilecekse, standart paketleme yetmez. Tuzlu hava korozyonu, pik gövdenin işlenmiş yüzeylerinde (mil ucu, flanş, ayak tabanı) hızla pas oluşturur. Bu durumda işlenmiş yüzeyler özel koruyucu gres ya da pas önleyici ile kaplanmalı, motor VCI filmle sarılmalı ve sandık su geçirmez biçimde hazırlanmalıdır. Deniz ve kıyı tesislerinde koruma seçimini pik döküm motor deniz ve kıyı tesislerinde yazımızda, boyama ve kataforez kaplamanın korozyona katkısını ise pik döküm motorda boyama ve kataforez kaplama yazımızda ele aldık. Türkiye’den çevre ülkelere ihracat sevkiyatını çevre ülkelere motor tedariki yazımızda bulabilirsiniz.

Palet Üzerinde Sabitleme ve Taşıma Ekipmanı

Ağır pik motorların depo içi taşınmasında forklift ve transpalet kullanılır. Motor palete çelik bant ya da uygun kayışla sabitlenmeli, forklift çatalları paletin altına tam oturmalıdır. Dengesiz ya da yarım oturmuş bir yükte, ağır motorun ağırlık merkezi kaydığında devrilme riski yüksektir. Taşıma sırasında ani fren ve keskin dönüşlerden kaçınılmalı; motor her zaman mümkün olan en alçak konumda taşınmalıdır. Büyük güçlü motorların ağırlık ve taşıma planlamasını pik döküm motor gövde büyüklükleri: ağırlık ve taşıma yazımızda detaylandırdık.

Teslim Alırken Kontrol

Motoru teslim alırken hasar kontrolü, sonradan çıkacak anlaşmazlıkları önler. Ambalajda darbe izi, sandıkta kırık, milde çentik, fan kapağında ezilme ve klemens kutusunda çatlak aranmalıdır. Devreye almadan önce izolasyon direnci ve dönüş yönü kontrolü de yapılmalıdır. Teslim ve kabul muayenesini elektrik motoru teslim ve kabul muayenesi ve nakliye hasar risklerini elektrik motoru naklinde hasar riskleri yazılarımızda adım adım anlattık. Anadolu ve diğer şehirlere sevkiyat seçeneklerini Anadolu tesislerine motor sevkiyatı yazısında bulabilir, ürün yelpazemiz için ana sayfamızı ziyaret edebilirsiniz.

Klemens Kutusu ve Kablo Girişinin Korunması

Pik döküm motorun klemens kutusu, taşıma sırasında en sık hasar gören parçalardan biridir. Kutu gövdeye cıvatayla bağlıdır ve dışa çıkıntılı olduğu için darbeye açıktır. Taşımada klemens kutusu üzerine yük binmemeli, kutu kapağı kapalı ve cıvataları sıkılı olmalıdır. Kapak açık kalırsa içine toz ve nem girer; bu da bağlantı klemenslerinde korozyona ve devreye almada izolasyon sorununa yol açar. Kablo giriş rakorlarının delikleri tıpalı olmalı, içeriye yabancı cisim girmemelidir. Klemens kutusu ve kablo bağlantısını motor klemens kutusu ve kablo bağlantısı yazımızda, klemens kutusu yönü seçimini ise motor klemens kutusu yönü ve kablo giriş tarafı yazımızda ele aldık.

Topraklama bağlantısı ve elektriksel güvenlik de devreye almada kontrol edilmesi gereken noktalardır; taşıma sonrası topraklama klemensinin sağlam olduğu doğrulanmalıdır. Bu konuyu pik döküm motorda topraklama ve elektriksel güvenlik yazımızda detaylandırdık.

Sıkça Sorulan Sorular

Pik döküm motoru kaç kat üst üste istifleyebilirim?

Bu, gövde boyuna ve sandık konstrüksiyonuna bağlıdır. Küçük gövdeli motorlar sağlam paletlerde birkaç kat istiflenebilirken, büyük gövdeli (160 ve üzeri) ağır motorlarda çoğu zaman tek kat ya da en fazla iki kat önerilir. Esas olan, üstteki yükün alt motora değil sandık konstrüksiyonuna binmesi ve üreticinin sandık üzerindeki istif işaretine uyulmasıdır.

Motorun üzerindeki mapayla pompa ya da redüktörle birlikte kaldırabilir miyim?

Hayır. Motor üzerindeki kaldırma mapası yalnızca motorun kendi ağırlığı için tasarlanmıştır. Motor + pompa ya da motor + redüktör gibi komple grubu kaldırmak için grubun şasesindeki uygun kaldırma noktaları kullanılmalıdır; aksi halde mapa zorlanır ve gövde hasar görebilir.

Uzun süre bekletilecek motorda ne yapmalıyım?

Motoru kuru, havalandırılan ve sıcaklık dalgalanması düşük bir ortamda, palet üzerinde saklayın. Mil ucunu pas önleyici ile koruyun, klemens kutusunu kapalı tutun. Periyodik olarak mili elle birkaç tur çevirerek rulman gresinin dağılmasını sağlayın. Devreye almadan önce sargı izolasyonunu megger ile ölçün.
