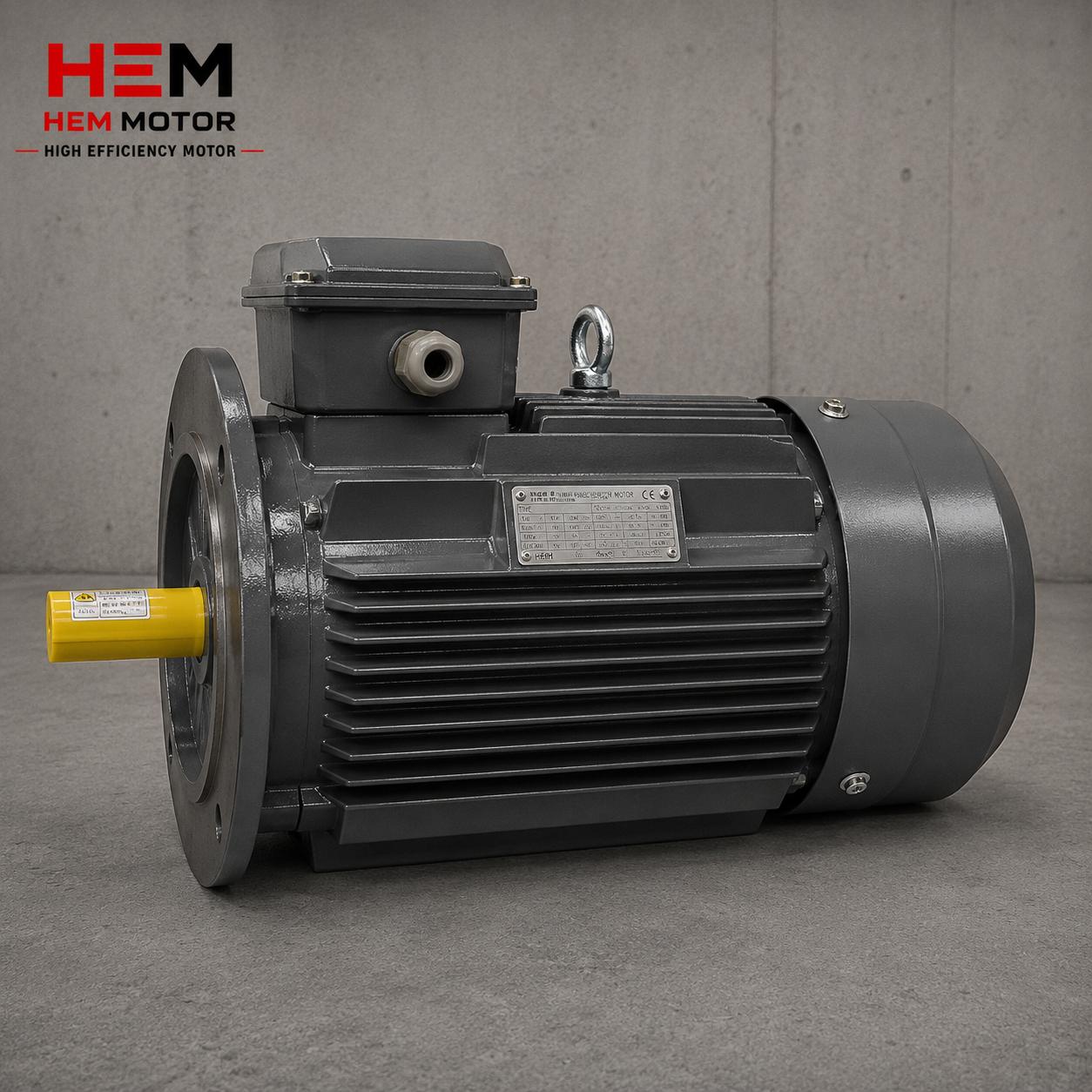

IE5 senkron relüktans (SynRM) motor, ultra premium verimlilik sınıfının sahada en çok karşılaşılan temsilcisidir ve klasik asenkron motordan farklı olarak asla sürücüsüz, doğrudan şebekeden çalıştırılamaz. Bu yüzden bir IE5 SynRM motoru sipariş ederken anma plakasını (etiket) okumak, basit bir kW kontrolünden çok daha fazlasını gerektirir: plakadaki güç, devir, anma akımı, gerilim, sürücü/paket kodu ve gövde bilgileri, motorun eşleştirileceği frekans sürücüsü (VFD) ile birebir tutmalıdır. Yanlış okunan tek bir alan, yanlış sürücü, uyumsuz parametre seti veya devreye alınamayan bir paket anlamına gelir. Bu rehberde IE5 SynRM plakasındaki her alanı tek tek ele alıyor, sürücü eşleşmesi için doğru siparişin nasıl verileceğini adım adım gösteriyoruz.
IE5 Senkron Relüktans Motor Neden Plaka Okumada Farklıdır?
Standart bir asenkron motorda plaka tek başına neredeyse yeterlidir; motoru şebekeye bağlar, çalıştırırsınız. SynRM motorda ise rotor mıknatıssız ve kafessizdir; rotor yalnızca sürücünün ürettiği döner alana kilitlenerek senkron hızda döner. Sürücü olmadan kalkış momenti üretemez. Dolayısıyla IE5 SynRM plakası, motorun hangi sürücüyle ve hangi parametrelerle çalışacağını tarif eden bir paket bilgisi taşır. Bu mantığı daha önce IE5 senkron relüktans motorun neden sürücüsüz çalışmadığı yazımızda ayrıntılı ele almıştık; burada odağımız doğrudan etiket alanlarının okunması ve sipariş.
SynRM teknolojisini kalıcı mıknatıslı (PM) motorlardan ayıran rotor yapısını IE5 senkron relüktans ve PM motor farkı içeriğinde; aynı verim sınıfında asenkron ile SynRM ayrımını ise IE4 asenkron mu senkron relüktans mı yazısında bulabilirsiniz.

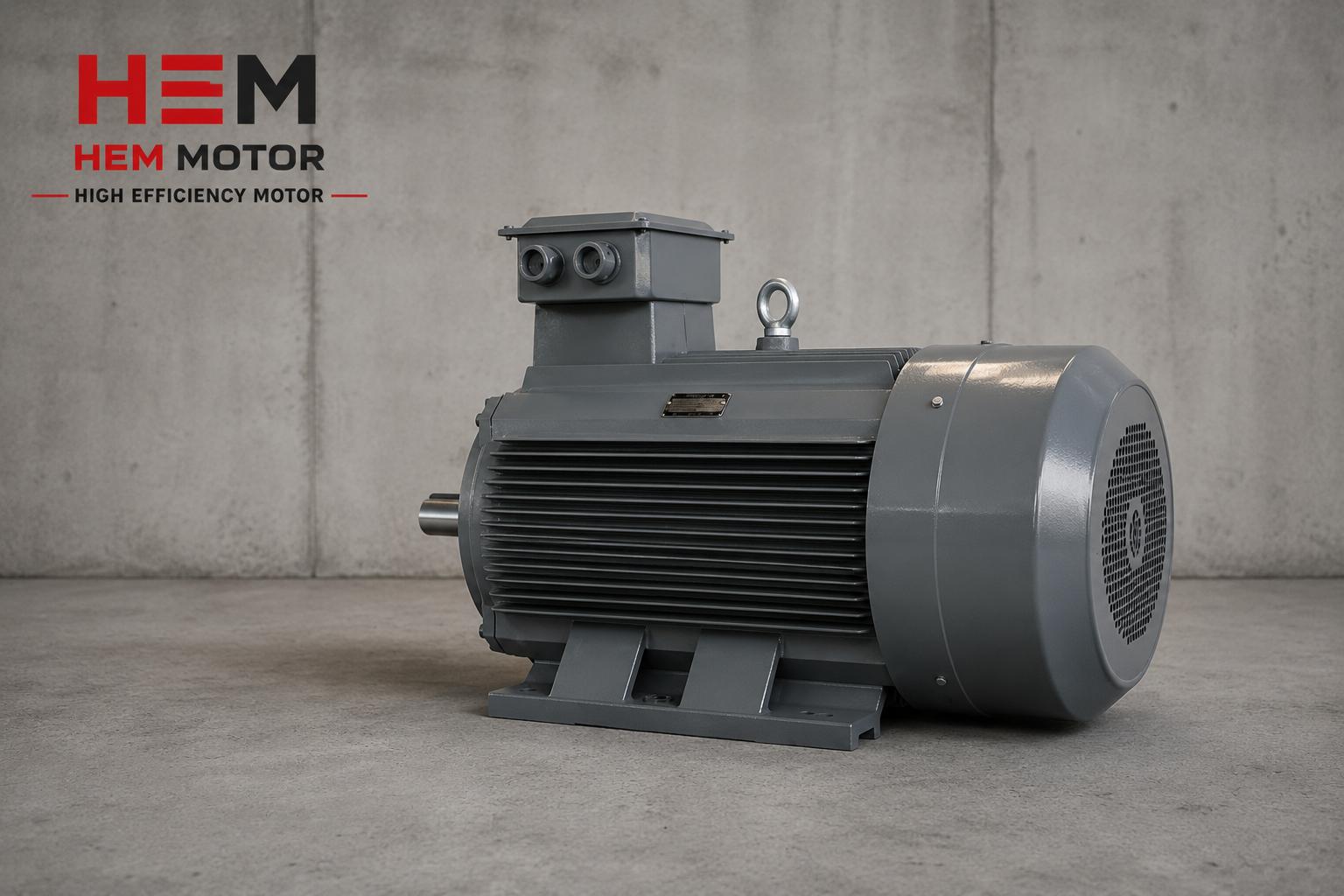

Plakadaki Anma Gücü (kW) Alanı
Plakanın en üst sırasında genellikle anma gücü kW cinsinden yazar. IE5 SynRM motorlarda güç aralığı tipik olarak 0,75 kW ile 355 kW arasında değişir. Burada dikkat edilmesi gereken nokta, gücün milden alınan mekanik çıkış gücü olduğudur; sürücünün şebekeden çektiği elektriksel giriş gücü değil. kW değeri, eşleştirilecek sürücünün asgari güç sınıfını da belirler. Örneğin 7,5 kW bir SynRM motora, en az 7,5 kW (çoğu zaman bir üst boy) sürücü seçilir. Gövde-güç ilişkisini IE5 senkron relüktans gövde-güç tablosu yazımızdaki IEC tablosundan doğrulayabilirsiniz.
Anma Devri ve Senkron Hız
SynRM motor senkron çalıştığı için plakadaki devir, asenkron motorlardaki gibi kaymalı bir değer (örneğin 1450 d/d) değil, tam senkron hızdır: 4 kutupta 1500 d/d, 2 kutupta 3000 d/d, 6 kutupta 1000 d/d. Asenkron motordaki kayma ve gerçek devir farkını asenkron motorda kayma ve gerçek devir yazımızda açıklamıştık. SynRM'de bu fark yoktur; sürücü frekansı neyse, çıkış devri odur. Bu, özellikle pompa ve fan gibi sabit devir hassasiyeti isteyen uygulamalarda avantaj sağlar.
Anma Akımı ve Güç Faktörü
SynRM motorun anma akımı, aynı güçteki asenkron motordan farklı olabilir çünkü güç faktörü ve sürücü topolojisi farklıdır. Plakadaki anma akımı (A), sürücünün çıkış akımını, dolayısıyla sürücü seçimini doğrudan belirler. Sürücünün sürekli çıkış akımı, motor anma akımına eşit veya üstünde olmalıdır. SynRM'de güç faktörünün asenkrondan farkını ve pano seçimine etkisini IE5 senkron relüktans anma akımı ve güç faktörü yazımızda detaylandırdık. Akım değeri ayrıca kablo kesiti ve koruma seçimini de etkiler; bu hesabı anma akımına göre kablo, sigorta ve kontaktör seçimi yazısındaki yöntemle yapabilirsiniz.
Gerilim, Frekans ve DC Bara Bilgisi
SynRM plakasında gerilim alanı, sürücünün motora uyguladığı çıkış gerilimini ve frekans aralığını gösterir. Şebekeden doğrudan beslenmediği için klasik 230/400V yıldız-üçgen mantığı burada farklı işler; sürücü besleme gerilimi (giriş) ile motor gerilimi (sürücü çıkışı) ayrı düşünülmelidir. Sürücünün DC bara gerilimi ve doğru giriş voltajı seçimini IE5 senkron relüktans sürücü DC bara gerilimi yazımızda ele aldık. Frekans aralığı, motorun çalışacağı devir bandını belirler ve sürücü parametrelemesinde temel alınır.
IE5 Verim Kodu ve Verim Değeri
Plakada verim sınıfı IE5 olarak ve yüzde verim değeri (örneğin %92,4) ile birlikte verilir. IE5, IE4'ten yaklaşık olarak bir kademe daha düşük kayıp anlamına gelir. Bu kademelerin toplam sahip olma maliyetine etkisini IE5, IE4 ve IE3 TCO kıyası yazımızda; kısmi yükte SynRM'nin neden üstün olduğunu ise IE5 senkron relüktans verim eğrisi içeriğinde bulabilirsiniz. Verim değeri, ondalık ayraç olarak Türkçe metinde virgülle yazılır (örneğin 92,4).
Sürücü/Paket Kodu: SynRM Plakasının Kalbi
IE5 SynRM motorun en kritik alanı, sürücü/paket kodudur. Bu kod, motorun hangi sürücü ailesi ve hangi yazılım parametre setiyle birlikte test edilip teslim edildiğini gösterir. Doğru paket kodu, devreye almada autotune ve parametreleme adımlarını sorunsuz hale getirir. Sürücü parametreleme, autotune ve devreye alma sürecini IE5 senkron relüktans sürücü parametreleme yazımızda; sürücü ve tesisat uyumu kontrol listesini ise IE5 motor sürücü ve tesisat uyumu içeriğinde bulabilirsiniz. Sipariş verirken bu kodu mutlaka belirtin; sadece kW ve devir vermek yetmez.
Gövde Boyu (Frame), IP ve İzolasyon Sınıfı
Plakadaki gövde boyu (IEC 56-355 arası bir değer, örneğin 132M), motorun mekanik ölçülerini ve ikame edilebilirliğini belirler. Mevcut bir motorla birebir değiştirme yapacaksanız gövde boyu, ayak deliği, mil çapı ve flanş ölçüleri tutmalıdır. IP koruma sınıfı (genellikle IP55) ortama uygunluğu, izolasyon sınıfı (F) ise sargı sıcaklık dayanımını gösterir. IP sınıfı seçimini IP koruma sınıfı seçimi yazımızda; izolasyon sınıfının ömre etkisini ise sargı ve izolasyon sınıfı F/H içeriğinde inceledik. SynRM'nin sürücülü çalışmadaki termal davranışı için termal davranış ve soğutma yazısına göz atın.
Görev Tipi, Montaj Kodu ve Ağırlık
Plakada görev tipi (genellikle S1 sürekli çalışma), montaj kodu (IM B3, B5, B35) ve ağırlık da yer alır. Montaj kodu, motorun ayaklı mı flanşlı mı olduğunu gösterir ve makineye bağlantı şeklini belirler; bu kodu okumayı IM montaj kodu okuma yazımızda anlattık. Ağırlık bilgisi, vinçle kaldırma ve montaj planlaması için gereklidir; kaldırma mapası ve güvenli taşıma yazısı bu konuda yol gösterir. Görev tipinin seçimini görev tipi S1-S6 seçimi içeriğinde bulabilirsiniz.
Redüktörlü Tahrik İçin Plaka Okuma
IE5 SynRM motoru bir redüktörle birlikte kullanacaksanız, motor devri ve gövde-flanş bilgisi redüktör girişiyle eşleşmelidir. SynRM'nin geniş ve hassas devir bandı, redüktörle birlikte çıkış devrini esnek ayarlamaya imkân tanır. Bu eşleştirmeyi IE5 senkron relüktans redüktörlü tahrik yazımızda; redüktöre IEC gövde ve flanş eşleştirmeyi ise sonsuz dişli redüktöre motor eşleştirme içeriğinde detaylandırdık. Çıkış devrini redüktör tahvil oranıyla ayarlarken, motorun senkron devri tam bilindiği için hesap kesin sonuç verir; asenkron motordaki kayma belirsizliği burada yoktur.
Plakadaki Devir Bandı ve Sürücü Frekans Aralığı
IE5 SynRM motor sabit devirde değil, sürücünün belirlediği bir devir bandında çalışır. Plakada veya teknik belgede bu bandın alt ve üst sınırı (örneğin 25-75 Hz veya genişletilmiş alan zayıflatma bölgesi) verilir. Bu bilgi, motorun hangi devir aralığında nominal tork üreteceğini ve hangi noktadan sonra güç sabit tork düşen bölgeye gireceğini gösterir. Pompa ve fan gibi değişken tork yüklerinde geniş bir devir bandı büyük tasarruf sağlar; sabit tork gerektiren konveyör ve ekstrüder gibi yüklerde ise düşük devirde sürekli tork kapasitesi önemlidir. Bu ayrımı değişken devirli uygulamada sabit/değişken tork yazımızda; düşük devirde sürekli tork için harici soğutmayı ise harici cebri soğutma fanı içeriğinde ele aldık. Plakadaki frekans bandını sürücü parametrelerine doğru girmek, devreye almada kararlı çalışmanın ön koşuludur.
Ani Yük Değişimi ve Tork Cevabı Açısından Plaka Bilgisi
Plakadaki anma torku (kW ve devirden hesaplanır) ve devrilme momenti bilgisi, motorun darbeli yüklerde nasıl davranacağını belirler. SynRM motor, doğru parametrelenmiş bir sürücüyle ani yük değişimlerinde devrini kararlı tutabilir; ancak bu, sürücünün tork kontrol kabiliyetine bağlıdır. Darbeli ve değişken yüklerde devir kararlılığını ani yük değişiminde tork cevabı yazımızda detaylandırdık. Yükünüz darbeliyse (kırıcı, pres, dalgalı konveyör), plaka torkunun yanı sıra sürücünün dinamik tork rezervini de değerlendirmek gerekir. Bu değerlendirme, motorun yetersiz kalıp devir düşürmesini veya aşırı zorlanıp durmasını önler.
Plaka Bilgisiyle Anma Akımı ve Pano Seçimi
SynRM motorun yüksek güç faktörü, aynı güçteki asenkron motora göre genellikle daha düşük anma akımı anlamına gelebilir; bu da kablo, sigorta ve kontaktör seçiminde avantaj sağlar. Ancak pano tasarımında sürücünün giriş akımı ve harmonik filtre ihtiyacı da hesaba katılmalıdır. Anma akımı ve güç faktörünün pano seçimine etkisini anma akımı ve güç faktörü yazımızda; gürültü ve sessiz çalışma avantajını ise gürültü ve ses seviyesi içeriğinde ele aldık. Plakadaki tüm elektriksel değerler, panonun ve besleme altyapısının doğru boyutlandırılması için bir bütün olarak değerlendirilmelidir.
IE5'e Geçiş Kararında Plakanın Rolü
Mevcut bir asenkron motoru IE5 SynRM ile değiştirmeyi düşünüyorsanız, eski motorun plakası karşılaştırmanın başlangıç noktasıdır: aynı kW, devir ve gövdede IE5'e geçtiğinizde elde edeceğiniz verim farkını ve geri ödeme süresini buradan hesaplarsınız. IE5 mü IE4 mü kararını IE5 mi IE4 mü verim farkı ve geri ödeme yazımızda; büyük güçte tasarruf eşiğini 132 kW üzeri IE5 yatırım içeriğinde; küçük güçte mantıklı olup olmadığını ise 7,5 kW altı IE5 yazımızda ele aldık. Pompa, fan ve kompresörde sürekli yükte yıllık kazancı IE5 pompa, fan ve kompresör tasarrufu içeriğinde bulabilirsiniz. Tüm bu kararlar, doğru okunmuş bir plaka bilgisiyle başlar.
355 kW'a Kadar Büyük Güçlerde Plaka ve Sürücü Eşleşmesi
IE5 SynRM motorlar 355 kW'a kadar büyük güçlerde de sunulur ve bu güçlerde plaka-sürücü eşleşmesi daha da kritiktir; çünkü büyük sürücüler, besleme altyapısı, kablo kesiti ve pano boyutu açısından ciddi yatırım gerektirir. Plakadaki anma akımı ve güç faktörü, büyük güçte besleme trafosu ve ana şalter boyutlandırmasını doğrudan etkiler. En büyük güçte IE5 yatırımını ve tedariği 355 kW IE5 ultra premium motor yazımızda ele aldık. Büyük güç motorlarda termin, nakliye ve devreye alma planını ise 90 kW üzeri büyük güç motor tedariki içeriğinde bulabilirsiniz. Bu güçlerde plaka bilgisinin tam ve doğru olması, projenin baştan doğru planlanmasını sağlar; eksik bir akım veya gerilim bilgisi, yanlış boyutlandırılmış bir pano anlamına gelebilir.
Plaka Okumada Sık Yapılan Hatalar
IE5 SynRM plakası okunurken en sık yapılan hata, motoru asenkron motor gibi değerlendirip sürücü/paket kodunu göz ardı etmektir. İkinci sık hata, plakadaki gerilimi şebeke gerilimiyle karıştırmaktır; oysa SynRM'de bu değer sürücü çıkış gerilimidir. Üçüncü hata, devir değerini kaymalı kabul edip yanlış kutup sayısı varsaymaktır. Bu hatalar, yanlış sürücü seçimine ve devreye alınamayan bir pakete yol açar. Elektrik motoru alırken yapılan genel hataları elektrik motoru alırken en sık yapılan hatalar yazımızda; doğru model seçimi haritasını ise elektrik motoru çeşitleri ve satın alma haritası içeriğinde topladık. Plakayı sistematik okuyup her alanı sürücü ile karşılaştırmak, bu hataların tamamını önler.
Sıkça Sorulan Sorular
IE5 SynRM motoru başka marka bir sürücüyle çalıştırabilir miyim?
Teknik olarak mümkün olabilir ama önerilmez. SynRM motor, sürücünün rotor pozisyonunu doğru yönetmesini gerektirir; plakadaki paket koduyla test edilmiş sürücü, doğru parametre setiyle teslim edilir. Farklı bir sürücüde autotune ve parametreleme yeniden, dikkatle yapılmalı; aksi halde kalkış sorunu, kararsızlık veya verim kaybı görülebilir. Sipariş öncesi mutlaka paket uyumunu doğrulayın.
Plakada IE5 yazıyor ama sürücü kodu yok, ne yapmalıyım?
Sürücü kodu olmayan bir SynRM motor, devreye almada sürücü-motor eşleşmesini belirsiz bırakır. Bu durumda motorun seri numarası ve güç/devir/akım bilgileriyle bize ulaşıp uygun sürücü paketini birlikte belirlemeniz en güvenli yoldur. Etiket-sipariş uyumunun önemini etiketle birebir eşleştirme yazımızda anlattık.
IE5 SynRM, mevcut IE3 asenkron motorumun yerine birebir takılır mı?
Mekanik olarak aynı gövde boyu, ayak ve flanş ölçüleri tutuyorsa takılır; ancak elektriksel olarak mutlaka bir sürücü eklemeniz gerekir, doğrudan şebekeye bağlayamazsınız. Retrofit adımlarını ve pano değişikliğini eski motoru IE5 + sürücü ile değiştirme yazımızda bulabilirsiniz.
Teklif Alın
IE5 senkron relüktans motorunuzun plakasını okuyup doğru sürücüyle eşleştirilmiş bir paket olarak sipariş etmek için ekibimize danışın. Elimizdeki plaka fotoğrafı veya seri numarasıyla en uygun motor-sürücü paketini hızlıca belirleriz. +90 (532) 345 49 86 numarasından bize ulaşabilir veya iletişim sayfamız üzerinden teklif talebinizi iletebilirsiniz. Ana sayfamızdan tüm ürün gamımızı, IE5 ultra premium motora geçiş rehberi yazımızdan da hangi uygulamalarda IE5'e geçmenin mantıklı olduğunu inceleyebilirsiniz.
Satın Alma ve Sipariş Kontrol Listesi
- Anma gücü (kW) okundu ve sürücü güç sınıfıyla eşleştirildi mi?
- Anma devri (senkron hız) ve kutup sayısı doğrulandı mı?
- Anma akımı (A) sürücü çıkış akımıyla karşılaştırıldı mı?
- Sürücü/paket kodu siparişte belirtildi mi?
- Gerilim, frekans ve besleme bilgisi (giriş/çıkış) netleştirildi mi?
- Gövde boyu, IP ve izolasyon sınıfı ortama uygun mu?
- Montaj kodu (B3/B5/B35) ve ağırlık montaj planına uygun mu?
- İkame ise mevcut motorla mekanik ölçüler tutuyor mu?
