IE5 senkron relüktans (SynRM) motorlar, ultra premium verim sınıfının yanında çoğu zaman göz ardı edilen bir avantaj daha sunar: belirgin biçimde daha sessiz çalışma. Hastane, okul, ofis, otel ve yerleşim bölgesi yakınındaki HVAC santrallerinde, gıda ve içecek tesislerinin hijyenik salonlarında ya da gece vardiyasında çalışan üretim hatlarında motor gürültüsü artık yalnızca konfor değil, çoğu zaman yasal bir sınırlama ve iş sağlığı konusudur. Bu yazıda IE5 SynRM motorların gürültü ve ses seviyesini (dB) hangi fiziksel nedenlerle düşürdüğünü, ses gücü ile ses basıncı arasındaki farkı, dB(A) değerini, ölçüm standardı ISO 3744'ü ve sürücüyle (VFD) birlikte sessiz çalışma için doğru seçimi mühendislik gözüyle ele alıyoruz.

IE5 senkron relüktans motorda ses seviyesi ve sessiz çalışma

Motor Gürültüsü Nereden Gelir? Üç Temel Kaynak

Bir elektrik motorunda gürültü tek bir kaynaktan değil, üç farklı mekanizmadan doğar. Doğru sessiz motor seçimi için bu üç kaynağı ayrı ayrı anlamak gerekir:

1. Manyetik gürültü

Stator ve rotor arasındaki manyetik alanın oluşturduğu radyal kuvvetler, stator paketini ve gövdeyi titreştirir. Bu titreşim hava yoluyla ses olarak yayılır. Asenkron motorlarda rotor çubuklarındaki kayma ve oluk geçiş frekansları belirgin bir uğultu üretir. SynRM motorlarda rotorda iletken çubuk veya kafes bulunmadığı için bu kaynaklı manyetik gürültü bileşenlerinin bir kısmı doğrudan ortadan kalkar.

2. Mekanik gürültü

Rulmanlar, mil dengesizliği (balanssızlık) ve yatak boşlukları mekanik gürültü üretir. Burada SynRM ile asenkron arasında doğrudan bir teknolojik fark yoktur; her ikisinde de kaliteli rulman, iyi balans (G2.5 sınıfı) ve doğru montaj belirleyicidir. Titreşim ve balans konusunu derinlemesine ele aldığımız ISO 10816/20816 kabul değerleri rehberimizde bu ilişkiyi ayrıntılı bulabilirsiniz.

3. Aerodinamik (fan) gürültüsü

Çoğu standart motorda en baskın gürültü kaynağı, gövde arkasındaki soğutma fanıdır. Fan kanatlarının havayı kesmesi geniş bantlı bir hışırtı ve belirli devirlerde tonal bir ıslık üretir. İşte SynRM'in en büyük dolaylı avantajı buradadır: rotorda kayıp (rotor kaybı) çok düşük olduğu için motor daha az ısınır, daha az ısınan motor daha küçük veya daha yavaş bir fanla soğutulabilir; küçülen fan ise aerodinamik gürültüyü ciddi biçimde düşürür. Bu zincir, SynRM motorların aynı güçteki asenkron muadiline göre birkaç dB(A) daha sessiz olmasının asıl nedenidir.

Ses Gücü (LWA) ve Ses Basıncı (LpA): Karıştırılmaması Gereken İki Değer

Motor satın alırken kataloglarda iki farklı dB değeriyle karşılaşırsınız ve bunların karıştırılması ciddi seçim hatalarına yol açar:

  • Ses gücü seviyesi (LWA): Motorun toplam yaydığı akustik enerjidir. Mesafeden bağımsız, motorun kendine ait bir özelliktir. İki farklı motoru adil biçimde kıyaslamak için bu değere bakılmalıdır.
  • Ses basıncı seviyesi (LpA): Belirli bir mesafede (genelde 1 metre) ölçülen, kulağın algıladığı değerdir. Mesafe arttıkça düşer; ortamın yankısından etkilenir.

Pratik kural: serbest alanda mesafe iki katına çıktığında ses basıncı yaklaşık 6 dB düşer. dB logaritmik bir ölçektir; 3 dB'lik artış akustik enerjinin iki katına çıkması, 10 dB'lik artış ise insan kulağında kabaca iki kat daha gürültülü algı demektir. dB(A) ise insan kulağının frekans hassasiyetine göre ağırlıklandırılmış değerdir ve yerleşim/iş yeri gürültü sınırları daima dB(A) cinsinden verilir.

IE5 SynRM Motorun Sessizlik Zinciri

SynRM motorun düşük gürültüsü tek bir özellikten değil, birbirini besleyen bir zincirden gelir:

  1. Düşük rotor kaybı: Rotorda akım taşıyan çubuk olmadığından bakır ve rotor kaybı asgaridir. Bu, IE5 verim sınıfının da temelidir; konuyu mıknatıssız rotor tedarik avantajı yazımızda ele aldık.
  2. Düşük sıcaklık artışı: Az kayıp, az ısı demektir. Sargı ve gövde daha serin kalır, ömür uzar.
  3. Daha küçük/sessiz fan: Soğutma yükü düştüğü için fan küçülür veya yavaşlar, aerodinamik gürültü azalır. Soğutma ile gürültü ilişkisini termal davranış ve soğutma yazımızda derinleştirdik.
  4. Kafessiz rotor manyetiği: Asenkronun rotor oluk geçiş gürültüsü ortadan kalkar.

SynRM ile asenkronu aynı verim sınıfında karşılaştıran IE4 asenkron mu senkron relüktans mı yazımız teknoloji farkını bütünsel olarak ele alır; sessizlik bu farkın yalnızca bir boyutudur.

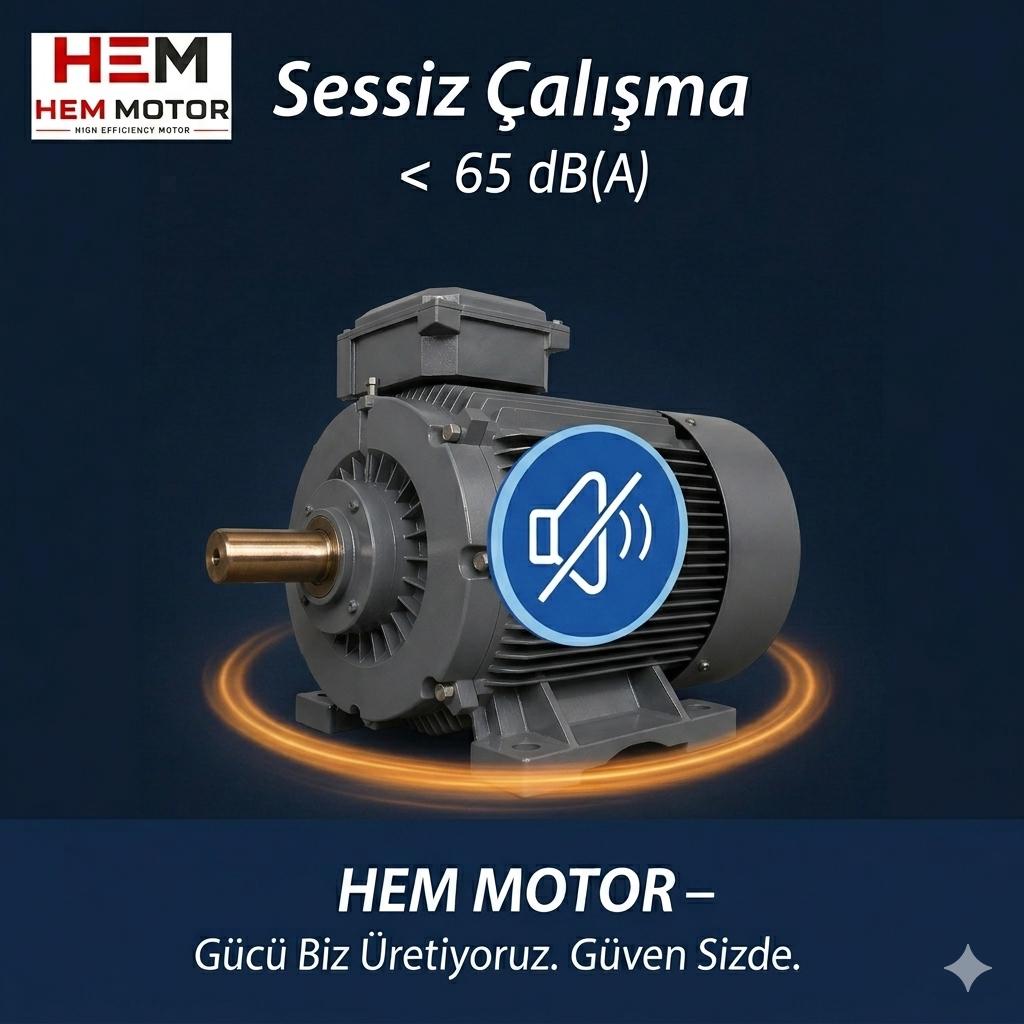

IE5 SynRM motor sürücü ile sessiz HVAC uygulaması

Sürücü (VFD) Sessiz Çalışmayı Nasıl Etkiler?

SynRM motor mutlaka bir frekans sürücüsüyle (VFD) çalışır; sürücüsüz çalışmamasının nedenini sürücü paketi ve maliyet yazımızda anlattık. Sürücü, gürültü açısından iki yönlü etki yapar:

Anahtarlama frekansı (switching frequency) etkisi

Sürücünün PWM anahtarlama frekansı motor sargısında manyetostriktif bir cızırtı/ıslık üretebilir. Anahtarlama frekansını duyulabilir bandın üstüne (genelde 8-16 kHz) almak bu tonal sesi büyük ölçüde yok eder. Ancak yüksek anahtarlama frekansı sürücüde ek ısınma getirir; bu denge sürücü boyutlandırmasında dikkate alınmalıdır.

Devir esnekliği avantajı

VFD ile motor, ihtiyaç anındaki gerçek yüke göre yavaşlatılabilir. HVAC fanlarında afinite yasası gereği devir düştükçe hem enerji hem de aerodinamik gürültü hızla azalır. Yani SynRM + VFD ikilisi, kısmi yükte hem en sessiz hem de en verimli noktadır. VFD ile motor uyumunu genel olarak frekans sürücüsü ile motor yazımızda ele aldık.

Ölçüm Standardı: ISO 3744 ve Etiket Değerinin Anlamı

Motor ses gücü seviyesi genellikle ISO 3744 standardına göre, yansıma düzlemi üzerindeki serbest alan koşullarında, mühendislik sınıfı doğrulukla ölçülür. Katalogda verilen LWA değeri bu standarda atıfla anlamlıdır. Karşılaştırma yaparken iki motorun da aynı standart, aynı devir ve aynı yük altında ölçülmüş değerlerine bakın. IEC 60034-9 ise elektrik makineleri için izin verilen gürültü sınırlarını tanımlar. Sessiz bir tesis hedefliyorsanız satın alma şartnamesine ISO 3744'e göre maksimum LWA değeri yazmak en doğru yöntemdir.

Hangi Uygulamalarda Sessizlik Belirleyici Olur?

  • Hastane ve sağlık tesisi HVAC: Hasta konforu ve gürültü yönetmelikleri nedeniyle düşük dB(A) zorunludur.
  • Ofis, otel, AVM klima santralleri: Klima santrali fan motorları için SynRM'in sessizliği doğrudan konfor kazancıdır. HVAC klima santrali fan tedariki yazımız bu alandaki seçim kriterlerini detaylandırır.
  • Yerleşim bölgesine yakın pompa istasyonları ve blower üniteleri: Gece gürültü sınırları nedeniyle.
  • Gece vardiyalı üretim ve okul/yurt yakını tesisler.

Gürültü ve titreşimi düşük motor seçiminin genel ilkelerini ayrıca düşük sesli motor seçimi yazımızda ve asenkron tarafındaki kaynakları asenkron motorda gürültü kaynakları yazımızda bulabilirsiniz. IE5 motorun kısmi yükte üstünlüğünü ise verim eğrisi yazımızda inceledik.

dB Ölçeğini Doğru Yorumlamak: Sayılar Aldatıcı Olabilir

Gürültü kıyaslamasında en sık yapılan hata, dB değerlerini doğrusal sayılar gibi okumaktır. Oysa desibel logaritmik bir ölçektir ve bu, satın alma kararını doğrudan etkiler. Örneğin 80 dB(A) ile 83 dB(A) arasındaki 3 dB'lik fark kulağa küçük gelse de, akustik enerji açısından iki kat demektir. Benzer şekilde 80 dB(A) bir motorla 70 dB(A) bir motor arasındaki 10 dB'lik fark, insan kulağında kabaca iki kat daha sessiz bir algı yaratır. Bu yüzden bir SynRM motorun asenkron muadiline göre yalnızca birkaç dB(A) daha sessiz olması bile, sürekli çalışan bir tesiste algılanan gürültü konforunu gözle görülür biçimde iyileştirir. İki motoru kıyaslarken farkın küçük görünen dB değerine değil, bu farkın logaritmik anlamına bakmak gerekir.

Ayrıca tek bir motorun değil, yan yana çalışan birden çok motorun toplam gürültüsü de önemlidir. Aynı ses gücünde iki motor birlikte çalıştığında toplam ses gücü yaklaşık 3 dB artar; dört motor ise yaklaşık 6 dB. Çok motorlu bir klima santrali veya pompa istasyonu tasarlarken, her bir motorun düşük LWA değeri toplam ortam gürültüsünü ciddi biçimde düşürür. SynRM motorların bireysel sessizliği, filo ölçeğinde katlanarak değer kazanır.

Sessizlik ile Verim ve Ömür Arasındaki Bağ

SynRM motorun sessizliği, aynı zamanda uzun ömrünün de göstergesidir; bu ikisi aynı kökten gelir. Düşük rotor kaybı sayesinde motor daha serin çalışır, daha serin çalışan sargının yalıtımı daha yavaş yaşlanır ve rulman gresi daha uzun süre özelliğini korur. Yani sessiz bir SynRM motor, çoğu zaman daha güvenilir ve bakım maliyeti düşük bir motordur. Gürültünün zamanla artması ise genellikle bir arıza habercisidir: rulmanın aşınması, yatak boşluğunun büyümesi veya balansın bozulması sesi yükseltir. Bu nedenle düzenli gürültü ölçümü, kestirimci bakımın basit ama etkili bir aracıdır. Motorun ilk teslim ses seviyesi referans alınır; zamanla bu değerin belirgin yükselmesi, mekanik bir sorunun erken işareti olarak değerlendirilir. SynRM motorda termal ve mekanik davranışın birlikte ele alınması, hem sessizliği hem ömrü korur.

Bu bütünsel bakış, satın alma kararını da değiştirir: yalnızca etiketteki dB değerine değil, motorun çalışma ömrü boyunca bu değeri koruyup koruyamayacağına bakmak gerekir. Kaliteli rulman, iyi balans ve doğru montaj zemini, sessizliğin ilk günkü gibi sürmesini sağlar. Titreşim sönümleyici kaide ve takozlar, gövdeden zemine geçen yapısal sesi keser; özellikle yerleşime yakın tesislerde bu, etiket değerinden bağımsız olarak algılanan gürültüyü düşüren en pratik müdahaledir.

Sessiz Motor Seçiminde Karşılaştırma Mantığı

İki motoru gürültü açısından kıyaslarken şu adımları izleyin: önce her iki motorun ISO 3744'e göre LWA değerini alın; sonra çalışma devrini ve yükünü eşitleyin; ardından soğutma tipini (IC411 kendi fanıyla soğutmalı, IC416 harici fanlı) kontrol edin; son olarak VFD anahtarlama frekansının ayarlanabilir olduğundan emin olun. Harici fanlı soğutmanın gürültüye etkisini harici cebri soğutma fanı yazımızda ele aldık. IE5'e geçiş kararını bütçeyle birlikte değerlendirmek isterseniz IE5 mi IE4 mü yatırım geri ödeme yazımız ve TCO kıyas yazımız yol gösterir. Doğru gövde ve sürücü eşleştirmesi için gövde-güç tablosu rehberimizden yararlanın.

Şartnamede Sessizlik Hedefini Doğru İfade Etmek

Sessiz bir motor almak isteyen alıcıların en sık yaptığı hata, talebi "sessiz motor olsun" gibi belirsiz bir ifadeyle bırakmaktır. Böyle bir talep ölçülebilir değildir ve teklif veren her firma kendi yorumunu yapar. Doğru yaklaşım, sessizlik hedefini somut bir sayıyla ve standartla ifade etmektir. Örneğin "ISO 3744'e göre ölçülmüş, anma yükünde ve anma devrinde en fazla belirtilen LWA değeri" gibi bir şartname, hem adil bir kıyas hem de net bir kabul kriteri sağlar. Bu cümleye soğutma tipini (IC411 veya IC416) ve sürücünün anahtarlama frekansının ayarlanabilirliğini de eklemek, sessizlik hedefini bütünüyle tanımlar.

Sessizlik hedefi ayrıca uygulamanın çalışma noktasıyla birlikte düşünülmelidir. Bir HVAC fanı çoğu zaman tam devirde değil, kısmi yükte çalışır; bu yüzden motorun yalnızca tam yükteki değil, gerçek çalışma devrindeki ses seviyesi önemlidir. SynRM + VFD ikilisi kısmi yükte devri düşürdüğünde hem enerjiyi hem gürültüyü birlikte azalttığı için, gerçek çalışma profilini paylaşmak doğru çözümü getirir. Bir başka önemli nokta, motorun monte edileceği zemindir: titreşim sönümleyici kaide ve esnek bağlantılar, gövdeden yapıya geçen düşük frekanslı sesi keser. Bu mekanik önlemler, motorun kendi ses gücü değerinden bağımsız olarak algılanan gürültüyü düşürür ve özellikle hastane ile yerleşim yakını uygulamalarda kritik öneme sahiptir. Sessizliği bir sistem hedefi olarak ele almak, yalnızca motor seçmekten çok daha kalıcı bir sonuç verir.

Sıkça Sorulan Sorular

IE5 senkron relüktans motor gerçekten asenkron motordan daha mı sessizdir?

Aynı güç, devir ve montajda IE5 SynRM motor, düşük rotor kaybı sayesinde daha serin çalışır ve daha küçük/yavaş bir soğutma fanı kullanabilir. Bu da aerodinamik gürültüyü düşürür. Ayrıca rotorda kafes olmadığından asenkrona özgü oluk geçiş manyetik gürültüsünün bir kısmı ortadan kalkar. Tipik olarak aynı sınıftaki asenkron muadiline göre birkaç dB(A) daha sessiz çalışır. Kesin fark, üreticinin ISO 3744'e göre verdiği LWA değerleriyle doğrulanmalıdır.

Sürücünün (VFD) anahtarlama frekansı gürültüyü artırır mı?

Düşük PWM anahtarlama frekanslarında motor sargısında tonal bir cızırtı/ıslık duyulabilir. Anahtarlama frekansını duyulabilir bandın üstüne (genelde 8-16 kHz) almak bu sesi büyük ölçüde ortadan kaldırır. Yüksek anahtarlama frekansının sürücüde ek ısınma yaratacağı için doğru boyutlandırma gerektiğini unutmayın.

Katalogdaki dB değerlerinden hangisine bakmalıyım?

İki motoru adil kıyaslamak için ses gücü seviyesine (LWA) bakın; bu mesafeden bağımsız, motora özgü değerdir. Ses basıncı (LpA) ise ölçüm mesafesine ve ortamın yankısına bağlı değişir. Yerleşim/iş yeri gürültü sınırlarına uyum için daima dB(A) cinsinden ve ISO 3744 standardına atıfla verilen değerleri esas alın.

Sessiz IE5 Motorunuz İçin Teklif Alın

Hastane, ofis, otel HVAC santralleri ya da yerleşime yakın tesisleriniz için düşük dB(A) seviyeli IE5 senkron relüktans motor seçiminde yanınızdayız. Uygulamanızın güç, devir ve gürültü hedeflerini paylaşın; ISO 3744 LWA değerleriyle birlikte uygun motor-sürücü paketini önerelim. Hemen +90 (532) 345 49 86 numaralı hattımızdan veya iletişim sayfamızdan bize ulaşın. IE5 ürün gamımızı verimli elektrik motorları sayfamızdan, tüm gamı ise ana sayfamızdan ve IE5 blog kategorimizden inceleyebilirsiniz.

Satın Alma ve Seçim Kontrol Listesi

  • ISO 3744'e göre verilen ses gücü seviyesi (LWA) talep edildi mi?
  • LWA değeri aynı devir ve yükte rakip motorla kıyaslandı mı?
  • Soğutma tipi (IC411 / IC416) sessizlik hedefine uygun mu?
  • Sürücünün anahtarlama frekansı ayarlanabilir mi (8-16 kHz)?
  • Balans sınıfı (G2.5) ve rulman kalitesi şartnameye yazıldı mı?
  • Yerleşim/çalışma alanı için yasal dB(A) sınırı kontrol edildi mi?
  • Montaj zemini titreşim sönümleme (kaide/takoz) açısından değerlendirildi mi?
