IE5 senkron relüktans (SynRM) motoru sipariş ederken en sık yapılan hata, motoru klasik bir asenkron motor gibi düşünmektir. Oysa IE5 senkron relüktans motorlar, çalışmak için zorunlu olarak bir frekans sürücüsüne ihtiyaç duyar ve çoğu zaman motor + sürücü eşli paket olarak temin edilir. Doğru siparişin temeli ise kW, devir (kutup) ve IEC gövde boyu üçlüsünü doğru eşleştirmektir. Bu yazıda IE5 senkron relüktans motorlarda gövde-güç eşleşmesini, sürücü seçimini, ikame siparişini ve mil/flanş uyumunu sipariş odaklı bir rehber olarak ele alıyoruz. Bu içerik, klasik IE3/IE4 gövde tablolarından farklı olarak özellikle IE5 ve sürücülü çalışma mantığına odaklanır.

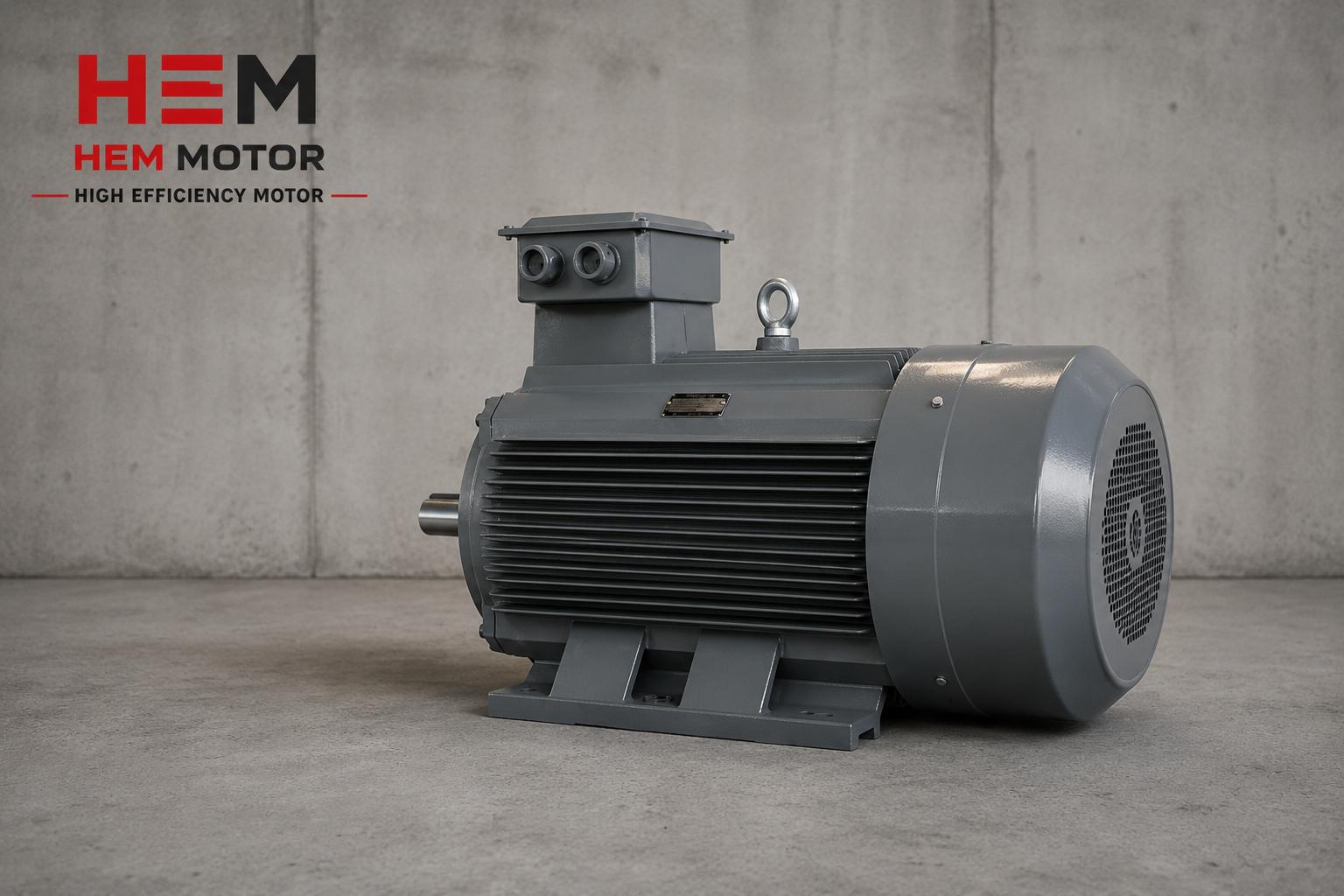

IE5 senkron relüktans motorda IEC gövde boyu ve güç eşleştirme tablosu

IE5 Senkron Relüktans Motorda Gövde-Güç Mantığı Neden Farklıdır?

Asenkron motorlarda gövde boyu (IEC frame size), büyük ölçüde standartlaşmıştır: belirli bir kW ve devir kombinasyonu için piyasada yerleşik bir gövde boyu vardır. IE5 senkron relüktans motorlarda da IEC gövde standardı korunur; yani 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315 gibi gövde boyları aynı eksende ilerler. Ancak SynRM’de motorun çalışma noktasını sürücü belirlediği için, gövde-güç eşleşmesi her zaman sürücüyle birlikte düşünülmelidir.

SynRM’in temel yapısını ve neden geleceğin verim sınıfı olarak konumlandığını IE5 ve Senkron Relüktans Motorlar: Geleceğin Verimlilik Sınıfı mı? yazımızda ele aldık. Mıknatıssız rotor yapısının tedarik avantajını ise IE5 Senkron Relüktans Motorda Mıknatıssız Rotor yazımızda inceleyebilirsiniz.

kW, Devir ve Kutup İlişkisi

Gövde boyunu belirleyen iki temel parametre güç (kW) ve devirdir. Devir, kutup sayısıyla ters orantılıdır: 2 kutup yaklaşık 3000 d/d, 4 kutup yaklaşık 1500 d/d, 6 kutup yaklaşık 1000 d/d senkron devre karşılık gelir. SynRM’de sürücü sayesinde devir geniş bir aralıkta ayarlanabilir; ancak nominal nokta yine de bir referans devir ve güç üzerinden tanımlanır. Kutup-devir ilişkisini Asenkron Motor Satın Alma Rehberi: 2, 4, 6 Kutup yazımızda detaylandırdık.

IEC Gövde-Güç Eşleştirme Mantığı (IE5 Odaklı)

Aşağıdaki yaklaşım, IE5 senkron relüktans motorlarda gövde boyu ile güç aralığını ilişkilendirmenize yardımcı olur. Bu eşleşme, IEC standardına dayandığı için aynı gövdede asenkron muadiliyle mekanik uyum sağlanmasını da kolaylaştırır:

  • Küçük güç (yaklaşık 0,55–3 kW): 80–100 gövde aralığı; küçük makine ve otomasyon tahriki.
  • Orta güç (yaklaşık 4–22 kW): 112–180 gövde aralığı; pompa, fan ve konveyör uygulamaları.
  • Yüksek güç (yaklaşık 30–90 kW): 200–250 gövde aralığı; sürekli çalışan ana tahrik motorları.
  • Büyük güç (yaklaşık 110–355 kW): 280–355 gövde aralığı; ağır hizmet ve yüksek çalışma saatli tesisler.

Bu aralıklar referans niteliğindedir; nihai gövde, devir ve uygulama yüküne göre netleşir. Asenkron tarafta benzer mantığı Pik Döküm Gövdeli Motorlarda Gövde Boyu ve Güç Eşleşmesi yazımızda görebilirsiniz. Büyük güç tedarik planlaması için 90 kW Üzeri Büyük Güç Elektrik Motoru Tedariki yazımız yardımcı olur.

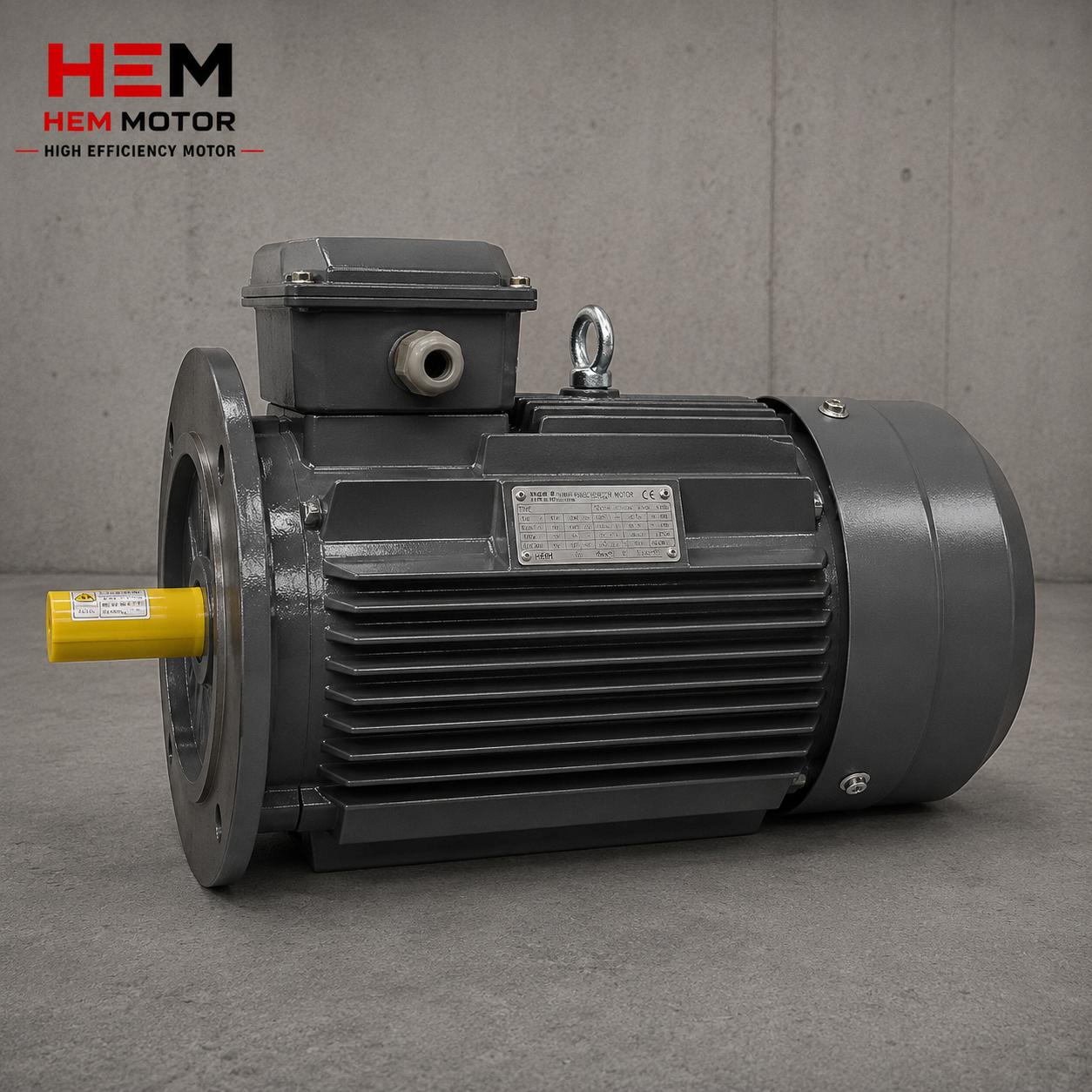

IE5 senkron relüktans motor ve frekans sürücüsü eşli paket bağlantısı

Zorunlu Sürücü Eşleştirmesi: Eşli Paket Seçimi

IE5 senkron relüktans motorun en kritik sipariş kuralı şudur: motor, sürücüsüz çalışmaz. Rotorda kafes bulunmadığı için doğrudan şebekeden (DOL) kalkış mümkün değildir; motoru bir frekans sürücüsü (VFD) döndürür ve devreye alır. Bu nedenle sürücü, motorun ayrılmaz bir parçasıdır ve sipariş genellikle eşli paket olarak verilir.

Sürücü seçiminde motorun nominal akımı, gücü ve kontrol modu (sensörsüz veya enkoderli) belirleyicidir. Sürücünün motor parametrelerini öğrenmesi için devreye almada autotune (otomatik ayar) adımı gerekir. Bu konuyu IE5 Senkron Relüktans Motorda Sürücü Parametreleme yazımızda adım adım açıkladık. Sürücü ve tesisat uyumunu ise IE5 Motora Geçişte Sürücü ve Tesisat Uyumu yazımızda bulabilirsiniz. Sürücüsüz çalışmama nedenini ve paket maliyetini IE5 Senkron Relüktans Motor Neden Sürücüsüz Çalışmaz? yazımızda inceleyebilirsiniz.

SynRM ile PM ve Asenkron Farkı

IE5 verimine senkron relüktans dışında kalıcı mıknatıslı (PM) motorlarla da ulaşılabilir; ancak yapı, tedarik ve maliyet farklıdır. SynRM ile PM arasındaki ayrımı IE5 Senkron Relüktans ve Kalıcı Mıknatıslı (PM) Motor Farkı yazımızda detaylandırdık. Aynı verim sınıfında asenkron ile SynRM farkı için ise geçiş kararı rehberimiz tamamlayıcıdır.

İkame Sipariş: Mevcut Motoru IE5 ile Değiştirme

Mevcut bir asenkron motoru IE5 senkron relüktans ile değiştirirken iki uyum kontrolü kritiktir: mekanik uyum ve elektriksel uyum. Mekanik tarafta gövde boyu, ayak delik ölçüleri, mil çapı, kama ve flanş tipinin birebir tutması gerekir ki redüktör, kaplin veya kasnak bağlantısı sorunsuz olsun.

  • Gövde ve ayak: Aynı IEC gövde boyunda ayak delik aralıkları standarttır; bu sayede şaseye yeniden delik açmadan montaj yapılabilir.
  • Mil ve kama: Mil çapı ve kama ölçüsü, kaplin ya da kasnak ile uyumlu olmalıdır. Bunu Pik Döküm Motorda Mil Çapı, Kama ve Kaplin yazımızda ele aldık.
  • Flanş tipi: B3 ayaklı, B5 büyük flanşlı, B35 kombine veya B14 küçük flanşlı bağlantının doğru seçilmesi gerekir. Montaj tipi seçimini B5 Flanşlı mı B14 Flanşlı mı? yazımızda açıkladık.
  • Elektriksel uyum: IE5’te sürücü zorunlu olduğu için, mevcut DOL panosunun yerine sürücülü bir besleme gerekir.

IE4 muadil değişiminde mekanik uyumu IE4 Motora Geçişte Mekanik Uyum yazımızda incelediğimiz mantık, IE5 ikamesinde de aynen geçerlidir. Yanlış motor gelmesini önlemek için sipariş öncesi etiket eşleştirme adımlarını uygulayın.

IE5 + Redüktör Eşleştirmesi

IE5 senkron relüktans motorlar sonsuz dişli veya konik helisel redüktörlerle de kullanılabilir. Burada motorun IEC gövde ve flanş ölçüsü, redüktörün giriş bağlantısıyla eşleşmelidir. Redüktöre motor eşleştirmeyi Sonsuz Dişli ve NMRV Redüktöre Hangi Elektrik Motoru Uyar? yazımızda ayrıntılı anlattık. Redüktörlü kullanımda verim kazancını ise verimli motor + redüktör kombinasyonu yazımızda bulabilirsiniz.

Sipariş Verirken Hangi Bilgiler Şart?

IE5 senkron relüktans motor + sürücü paketi sipariş ederken doğru ve hızlı teklif almak için şu bilgileri eksiksiz iletmek gerekir: güç (kW), nominal/çalışma devri, gövde boyu, montaj tipi (B3/B5/B35), mil çapı, gerilim ve sürücü kontrol modu. Teklif için gereken bilgileri Elektrik Motoru Teklif İsterken Verilmesi Gereken 8 Bilgi yazımızda topladık. Büyük güç IE5 yatırımının geri ödemesini ise 132 kW Üzeri IE5 Motorlarda Yatırım ve Geri Ödeme yazımızda değerlendirdik.

Devir, Kutup ve Gövde Boyu Detayları

IE5 senkron relüktans motorda doğru gövde boyunu seçmek için devir-kutup-güç ilişkisini netleştirmek gerekir. Sürücü, devri geniş bir aralıkta ayarlasa da nominal nokta bir referans devir üzerinden tanımlanır ve gövde boyu bu nokta etrafında belirlenir:

  • 2 kutup (yaklaşık 3000 d/d): Yüksek devirli pompa, fan ve kompresör uygulamaları; kompakt gövde, yüksek güç yoğunluğu.
  • 4 kutup (yaklaşık 1500 d/d): En yaygın seçim; konveyör, mikser ve genel sanayi tahriki için dengeli tork-devir.
  • 6 kutup (yaklaşık 1000 d/d): Yüksek tork gerektiren, düşük devirli uygulamalar; redüktörsüz doğrudan tahrike yakın çözümler.

SynRM’de sürücü sayesinde aynı motor, farklı çalışma devirlerinde işletilebilir; bu da değişken devirli uygulamalarda gövde seçimini esnekleştirir. Düşük devirli doğrudan tahrik mantığını Düşük Devirli (Yüksek Kutuplu) Motorlar yazımızda, devir-kutup ilişkisini ise Asenkron Motorda Verim ve Kutup Sayısı yazımızda inceleyebilirsiniz. Pompa ve fanda 2 kutup güç seçimini IE4 2 Kutup 3000 Devir Motor yazımızda ele aldık.

Sürücü ve Tesisat Hazırlığı

IE5 senkron relüktans motorun sürücüyle gelmesi, tesisat tarafında da bazı hazırlıklar gerektirir. Sürücü beslemesi, kablo kesiti, topraklama ve EMC (elektromanyetik uyumluluk) önlemleri sipariş aşamasında düşünülmelidir. Sürücülü beslemede ekranlı kablo ve doğru topraklama, hem motor hem de sürücü ömrü için kritiktir.

  • Kablo ve kesit: Sürücü çıkışında uygun kesitli ve ekranlı kablo kullanılmalıdır.
  • Topraklama: Motor ve sürücü topraklaması, gürültü ve güvenlik açısından doğru yapılmalıdır.
  • Devreye alma: Autotune adımıyla sürücü, motor parametrelerini öğrenir; bunu sürücü parametreleme yazımızda anlattık.
  • Tesisat uyumu: Mevcut DOL panosundan sürücülü beslemeye geçişi IE5 Motora Geçişte Sürücü ve Tesisat Uyumu yazımızda ele aldık.

Genel motor devreye alma ve ilk çalıştırma adımlarını da Elektrik Motoru Devreye Alma ve İlk Çalıştırma Kontrol Listesi yazımızda bulabilirsiniz.

Büyük Güçte IE5 Tedariki ve Termin

Büyük güçlü IE5 senkron relüktans motor + sürücü paketleri, çoğu zaman proje bazlı temin edilir. Bu nedenle termin (teslim süresi), nakliye ve devreye alma planlaması sipariş aşamasında netleştirilmelidir. 132 kW üzeri güçlerde yatırımın geri dönüşü ve tedarik planını 132 kW Üzeri IE5 Motorlarda Yatırım ve Geri Ödeme yazımızda, en büyük güçteki uygulamaları ise 355 kW IE5 Ultra Premium Motor yazımızda ele aldık. Büyük güç tedarik planlamasının genel çerçevesini 90 kW Üzeri Büyük Güç Elektrik Motoru Tedariki yazımızda bulabilirsiniz. IE5’e geçişin genel mantığını da IE5 Ultra Premium Elektrik Motorları yazımız özetler. Ana sayfamızdaki HEM Motor ürün gamına da göz atabilirsiniz.

IE5 Senkron Relüktansta Mil, Flanş ve Mekanik Detaylar

Gövde-güç eşleştirmesi doğru yapılsa bile, mekanik bağlantı detayları gözden kaçarsa montaj aşamasında sorun çıkar. IE5 senkron relüktans motor sipariş ederken mil çapı, kama ölçüsü, flanş tipi ve mil çıkış yönü dikkatle belirlenmelidir. Çünkü motor IEC standardında olsa da, bağlanacağı kaplin, kasnak veya redüktör girişiyle birebir uyum gerekir.

  • Mil çapı ve kama: Mil ucundaki çap ve kama kanalı, kaplin veya kasnak göbeğiyle uyumlu olmalıdır. Yanlış mil çapı, ara bağlantı parçası gerektirir ve hizasızlığa yol açabilir.
  • Flanş ölçüsü: B5 büyük flanş ve B14 küçük flanş, farklı delik dairesi ve pilot çapına sahiptir; redüktör girişi bu ölçüye göre seçilir.
  • Mil çıkış yönü ve montaj konumu: Yatay (B3/B5) veya dikey (V1/V5) montajda yağ keçesi ve yatak yükü değişir. Dikey montajda mil aşağı konumda sızdırmazlık önemlidir.
  • Gövde ağırlığı ve taşıma: Büyük gövdelerde kaldırma mapası ve taşıma planı sipariş aşamasında düşünülmelidir.

Mil, kama ve kaplin uyumunu Motor Mil Çapı ve Kama Ölçüleri yazımızda, montaj tipi seçimini B5 mi B14 mü? yazımızda ayrıntılı ele aldık. Dikey montajlı motorlarda mil aşağı konumda doğru siparişi Dikey Montajlı Elektrik Motoru Seçimi yazımızda inceleyebilirsiniz.

İkame Senaryosu: Mevcut Asenkronu IE5 ile Değiştirmek

Mevcut bir asenkron motoru IE5 senkron relüktansla değiştirmek, sadece motoru söküp yerine yenisini takmak değildir. Çünkü IE5, sürücüsüz çalışmadığı için elektriksel tarafta da bir dönüşüm gerektirir. Bu nedenle ikame planını iki ayrı eksende kurmak gerekir: mekanik ve elektriksel.

Mekanik tarafta, mevcut motorun etiketindeki gövde boyu, ayak delik aralığı, mil çapı, kama ve flanş ölçüleri yeni IE5 motorla birebir karşılaştırılır. Aynı IEC gövdede bu ölçüler büyük ölçüde uyumludur; bu da şaseye yeniden delik açmadan montaj imkânı verir. Elektriksel tarafta ise mevcut DOL panosu yerine sürücülü bir besleme kurulur; sürücü, motor gücüne göre boyutlandırılır ve devreye almada autotune yapılır. Yanlış motor gelmesini önlemek için sipariş öncesi etiket eşleştirme adımlarını uygulamak, hem mekanik hem elektriksel uyumu güvence altına alır. Eski marka bir motoru eşdeğeriyle değiştirme mantığını da Eski Marka Motoru Birebir Değiştirme yazımızda bulabilirsiniz.

Sıkça Sorulan Sorular

IE5 senkron relüktans motoru sürücüsüz sipariş edebilir miyim?

Pratikte hayır. SynRM rotorunda kafes bulunmadığı için motor doğrudan şebekeden kalkamaz; çalışması için mutlaka bir frekans sürücüsü gerekir. Bu nedenle sipariş genellikle motor + sürücü eşli paket olarak verilir ve sürücü, motora göre boyutlandırılır.

Aynı kW ve devirde IE5 gövde boyu asenkron muadiliyle aynı mı?

IEC gövde standardı korunduğu için gövde boyu büyük ölçüde uyumludur; bu da ikame değişimini kolaylaştırır. Yine de ayak deliği, mil çapı, kama ve flanş ölçülerini sipariş öncesi birebir doğrulamak gerekir; küçük farklar montajda sorun çıkarabilir.

IE5 paketinde sürücüyü nasıl boyutlandırmalıyım?

Sürücü, motorun nominal gücü ve akımı temel alınarak seçilir; ayrıca kontrol modu (sensörsüz veya enkoderli) ve uygulamanın yük profili dikkate alınır. Devreye almada autotune adımıyla sürücü, motor parametrelerini öğrenir. Doğru boyutlandırma için motor etiket değerlerini eksiksiz paylaşmanız yeterlidir.

Teklif Alın

IE5 senkron relüktans motorunuzu doğru gövde boyu, devir ve eşli sürücüyle sipariş etmek istiyorsanız, ekibimiz kW, devir ve uygulama bilginize göre motor + sürücü paketini birlikte belirler. Hemen +90 (532) 345 49 86 numarasından bize ulaşın veya iletişim sayfamız üzerinden teklif talep edin.

IE5 Sipariş ve Eşleştirme Kontrol Listesi

  • Güç (kW) ve nominal/çalışma devrini belirleyin.
  • Kutup sayısını (2/4/6) ve hedef çıkış devrini netleştirin.
  • IEC gövde boyunu güç-devire göre eşleştirin.
  • Montaj tipini (B3/B5/B35/B14) seçin.
  • Mil çapı, kama ve flanş ölçülerini kaydedin.
  • Sürücü ihtiyacını ve kontrol modunu (sensörsüz/enkoderli) belirleyin.
  • Motor + sürücü paketini eşli olarak sipariş edin.
  • İkame ise mevcut motorun etiket ve bağlantı ölçülerini birebir doğrulayın.
  • Redüktörlü kullanımda giriş flanşı uyumunu kontrol edin.
  • Teklif isterken tüm etiket bilgilerini eksiksiz iletin.
