IE5 ultra premium bir motor satın aldıysanız ya da satın almayı planlıyorsanız, doğru kararı verdiniz; ancak motorun etiketindeki yüksek verim rakamlarını sahada gerçeğe dönüştürmek, motoru sipariş etmek kadar tesisata ve sürücüye doğru entegre etmekle ilgilidir. IE5 senkron relüktans motorların büyük çoğunluğu doğrudan şebekeden (DOL) çalışmaz; mutlaka bir frekans sürücüsüyle (VFD) birlikte paket olarak devreye alınır. Bu nedenle yanlış sürücü seçimi, hatalı parametre, uyumsuz kablo ya da gözden kaçan bir mekanik hizalama, hem verimi düşürür hem de motorun ömrünü kısaltır. Bu rehber, HEM Motor olarak hem üretici hem satıcı kimliğimizle, IE5 motoru tedarik eden alıcının devreye alma öncesinde ve sırasında izlemesi gereken kontrol listesini ticari bir bakışla derliyor: amaç, satın aldığınız verimi sahada eksiksiz almak ve teklif aşamasında doğru paketi sipariş etmektir.

IE5 motor sürücü ve tesisat uyumu devreye alma kontrolü

IE5 Motoru Neden Sürücüyle Birlikte Sipariş Edilmeli?

IE5 verim sınıfının sahaya yansıması, çoğu uygulamada senkron relüktans (SynRM) teknolojisiyle gelir ve bu motorlar kalkış momentini ve senkron hızı kendi başına kuramaz. Yani motoru tek başına alıp eski kontaktör panosuna bağlamak mümkün değildir; doğru kararsa motoru ve sürücüyü uyumlu bir paket olarak almaktır. Bu konuyu ayrıntılı işlediğimiz IE5 senkron relüktans motor neden sürücüsüz çalışmaz, paket seçimi ve maliyet yazımız, paket mantığını ve maliyet kalemlerini tedarik açısından açıklar. Sürücü, motorun verim eğrisini doğru noktaya oturtan parçadır; bu yüzden tekliflerinizi alırken motor ve sürücüyü ayrı ayrı değil, garanti ve parametre uyumu birlikte verilen bir set olarak değerlendirmenizi öneririz.

Sürücüsüz çalışmama gerçeği, IE5 motorun bir klasik asenkron motordan farkını da ortaya koyar. Asenkron motorlarda sürücü çoğu zaman opsiyoneldir; IE5 SynRM motorlarda ise sürücü, motorun ayrılmaz bir parçasıdır. Bu fark, hem satın alma bütçesini hem de devreye alma prosedürünü doğrudan etkiler.

Doğru Sürücü Seçimi: Akım, Kontrol Modu ve Motor Profili

Sürücüyü boyutlandırırken motorun anma gücüne değil, anma akımına göre seçim yapılması esastır; SynRM motorların akım profili eşdeğer asenkron motordan farklı olabilir. Sürücünün senkron relüktans/SynRM kontrol modunu desteklemesi şarttır. Bazı genel amaçlı sürücüler yalnızca asenkron (IM) ve kalıcı mıknatıslı (PM) profili sunar; SynRM profili olmayan bir sürücü, IE5 motorun verimini etiketteki değere taşıyamaz. PM ve SynRM ayrımının önemini IE5 senkron relüktans ve kalıcı mıknatıslı (PM) motor farkı yazımızda ele aldık; sürücü parametre kütüphanesini seçerken bu ayrımı mutlaka teyit edin.

Parametre Girişi: Etiketten Sürücüye Doğru Aktarım

Devreye almanın en kritik adımı, motor etiket değerlerinin sürücüye eksiksiz girilmesidir: anma gücü (kW), anma gerilimi, anma frekansı, anma akımı, anma devri ve kutup sayısı. SynRM motorlarda ek olarak sürücünün otomatik motor tanıma (auto-tune) rutininin çalıştırılması önerilir; bu rutin, motor modelini sürücünün kontrol algoritmasına tanıtır. Etiket okumayı satın alma ve devreye alma açısından motor etiketini okuma: kW, devir, cosφ ve verim yazımızda adım adım anlattık; aynı disiplin IE5 motorlar için de geçerlidir. Yanlış girilen tek bir parametre, motorun beklenenden düşük verimle veya aşırı ısınarak çalışmasına yol açar.

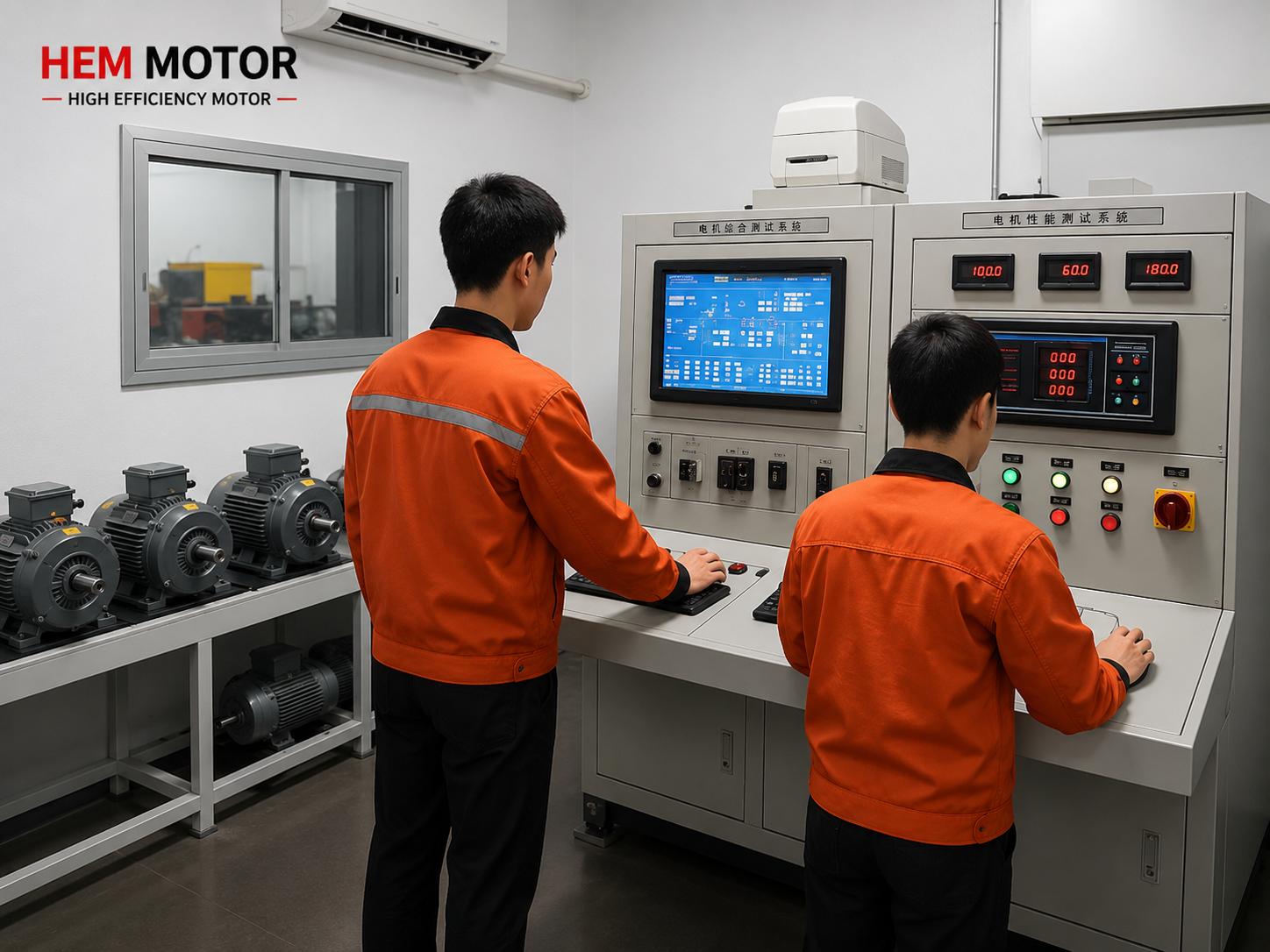

IE5 motor sürücü parametre girişi ve devreye alma kontrol listesi

Tesisat ve Kablolama: Yalıtım, dV/dt ve Topraklama

Sürücüyle çalışan her motorda olduğu gibi, IE5 motorlarda da sürücü çıkışındaki yüksek frekanslı anahtarlama, motor kablosunda ve sargı yalıtımında ek zorlama yaratır. Uzun kablo mesafelerinde dV/dt gerilim yükselmeleri sargıya zarar verebilir; bu nedenle ekranlı (shielded) motor kablosu kullanımı, kablo boyuna göre dV/dt veya sinüs filtresi değerlendirmesi ve sürücü ile motor arasındaki mesafenin sürücü üreticisinin sınırları içinde tutulması önemlidir. Verimli elektrik motorları gamımızdaki tüm modeller F sınıfı izolasyon ve IP55 koruma ile üretilir; ancak sürücülü çalışmada yalıtım ömrünü korumak için tesisat tarafının da kurallara uygun olması gerekir.

Topraklama, sürücülü sistemlerde hem güvenlik hem de yatak (rulman) sağlığı açısından kritiktir. Yüksek frekanslı kaçak akımlar, doğru topraklanmamış sistemlerde rulman üzerinden geçerek erken arızaya yol açabilir. Motor gövdesi ve sürücü arasında düşük empedanslı topraklama bağlantısı, ekran örgüsünün her iki uçtan sonlandırılması ve gerektiğinde yalıtımlı rulman/şaft topraklama fırçası değerlendirmesi devreye alma kontrol listenizde yer almalıdır. Erken arızanın kök nedenlerini elektrik motoru ömrü ve erken arızanın 7 nedeni yazımızda topladık; sürücülü sistemlerde topraklama, bu nedenlerin önüne geçmenin en etkili yoludur.

Mekanik Hizalama ve Bağlantı Tipi Uyumu

IE5 motora geçerken çoğu alıcı, eski motorun yerine aynı IEC gövdeyi bekler; ancak bağlantı tipi (B3 ayaklı, B5/B14 flanşlı, B35 kombine), mil çapı ve kama ölçüsü mutlaka teyit edilmelidir. Kaplinli bağlantılarda eksenel ve açısal hizalama, kayış-kasnak bağlantılarında ise gerginlik ayarı, titreşimi ve rulman ömrünü doğrudan etkiler. Montaj tipi seçimini elektrik motoru bağlantı şekilleri sayfamızda ve mekanik uyumu IE4 motora geçişte mekanik uyum: gövde, ayak ve mil yazımızda inceleyebilirsiniz; aynı kontroller IE5 için de geçerlidir. Yanlış hizalanmış bir motor, ne kadar verimli olursa olsun sahada titreşim ve gürültü üretir.

İlk Çalıştırma Kontrol Listesi

İlk enerjilendirme öncesi izlenecek pratik kontroller şunlardır: sürücü parametrelerinin etiketle birebir uyumu; motor sargı yalıtım direncinin megger ile teyidi (özellikle uzun süre depoda bekleyen motorda nem kontrolü için); faz sırası ve dönüş yönü doğrulaması; soğutma fanının ve hava kanallarının açıklığı; gövde topraklamasının ölçümü; ve yüksüz/kademeli yük altında titreşim ve sıcaklık gözlemi. Sargı yalıtım direnci ölçümünü asenkron motorda izolasyon direnci ve megger testi yazımızda; dönüş yönü ve faz sırası kontrolünü motorun dönüş yönü ve faz sırası yazımızda ayrıntılı bulabilirsiniz. Sürücülü sistemde sıcaklık izlemeyi PT100/PTC ile yapmak istiyorsanız motor sargı sıcaklık izleme: PT100 ve PTC termistör yazımız siparişte hangi sensör seçeneğini isteyeceğinizi netleştirir.

Tedarik Aşamasında Doğru Paketi Tanımlamak

IE5 motorun devreye alınması, aslında daha satın alma aşamasında başlar. Doğru paketi tanımlamadan sipariş verilen bir motor, sahada uyumsuzluk nedeniyle ek maliyet ve zaman kaybı yaratır. Teklif talebinizde şu bilgileri net vermenizi öneririz: motorun anma gücü ve devri, IEC gövde büyüklüğü, bağlantı tipi (B3/B5/B14/B35), mil çapı, çalışma görev tipi ve yük karakteri (sabit moment mi, kuadratik mi). Bu bilgiler, hem motorun hem de uyumlu sürücünün doğru boyutlanmasını sağlar. Eksik bilgiyle verilen siparişler, sahada bağlantı uyumsuzluğu ya da sürücü yetersizliği olarak geri döner.

HEM Motor olarak IE5 paketini, motorun yanı sıra uyumlu sürücü, gerekli filtre, kablo önerisi ve bağlantı aksesuarlarıyla birlikte tek elden projelendiriyoruz. Böylece alıcı, farklı tedarikçilerden parça toplamak yerine, garanti ve parametre uyumu birlikte verilen bir set teslim alır. Bu yaklaşım, özellikle trifaze motor tabanlı yüksek verimli geçiş projelerinde devreye alma süresini kısaltır ve sorumluluk dağınıklığını ortadan kaldırır. Muadil seçim ve eşdeğer bağlantı ölçülerinin nasıl belirlendiğini IE4 motoru muadiliyle değiştirme: eşdeğer seçim ve IEC bağlantı ölçüleri yazımızda inceleyebilir, aynı mantığı IE5 geçişinde de uygulayabilirsiniz.

Sürücü Tarafında Sık Yapılan Hatalar ve Verim Kaybı

IE5 motoru sahaya alan birçok işletme, motorun etiketteki verime ulaşamadığını fark ettiğinde sorunun motorda değil, sürücü ayarlarında olduğunu görür. En sık karşılaşılan hata, sürücünün skaler (V/f) modunda bırakılmasıdır; senkron relüktans motor, vektör veya SynRM'ye özel kontrol algoritması olmadan moment üretemez ve verimi düşer. İkinci sık hata, anahtarlama frekansının (switching frequency) varsayılan değerde bırakılmasıdır; çok düşük anahtarlama frekansı moment dalgalanması ve gürültü, çok yüksek frekans ise sürücüde ek kayıp yaratır. Üçüncü hata, rampa sürelerinin (hızlanma/yavaşlama) uygulamaya göre ayarlanmamasıdır; ağır ataletli yüklerde kısa rampa, sürücüde aşırı akım hatası verir. Bu üç ayarı doğru yapmak, IE5 yatırımının geri dönüşünü doğrudan etkiler.

Bir diğer önemli nokta, sürücünün enerji geri kazanım ve fren direnci ihtiyacının değerlendirilmesidir. Fan ve pompa gibi kuadratik yük karakterli uygulamalarda fren direnci çoğu zaman gerekmez; ancak konveyör, vinç ve yüksek ataletli mil uygulamalarında yavaşlama sırasında oluşan rejeneratif enerji, fren direnci veya geri besleme ünitesi gerektirebilir. Hangi yük tipinde hangi sürücü donanımının gerektiğini teklif aşamasında netleştirmek, hem sürücünün doğru boyutlanmasını hem de devreye almanın sorunsuz geçmesini sağlar. Frekans sürücüsü seçiminin temel mantığını frekans sürücüsü (VFD) ile asenkron motor yazımızda ele aldık; IE5 motorlarda bu seçim opsiyon değil, zorunluluktur.

Depodan Sahaya: Bekleyen IE5 Motorun Devreye Alınması

Proje motorlarının önemli bir kısmı, montaj öncesinde haftalarca hatta aylarca depoda bekler. Nemli ya da sıcaklık dalgalanmalı bir ortamda bekleyen motorun sargı yalıtımı, görünür hiçbir hasar olmasa bile nem çekmiş olabilir. Bu nedenle IE5 motoru sürücüye bağlamadan önce mutlaka sargı yalıtım direncinin megger ile ölçülmesini öneririz; düşük direnç değeri okunuyorsa motorun kurutulması, enerjilendirme öncesinde zorunludur. Stok ve depo motorunda nem kontrolünü, polarizasyon indeksi (PI) ve DAR yorumunu asenkron motorda izolasyon direnci ve megger testi yazımızda ayrıntılı bulabilirsiniz. Bu adım atlanırsa, ilk enerjilendirmede sargı zarar görebilir ve garanti kapsamı tartışmalı hale gelir.

Devreye alma öncesi mekanik kontrol de en az elektriksel kontrol kadar önemlidir. Mili elle çevirerek serbest dönüşü teyit edin; nakliye sırasında darbe almış bir motorda rulman zorlanmış olabilir. Soğutma fanı kapağının ve hava giriş ızgaralarının açık olduğundan, gövde üzerindeki kaldırma mapasının taşıma sonrası söküldüğünden ve klemens kutusunun contasının yerinde olduğundan emin olun. Bu basit kontroller, IP55 koruma sınıfının sahada korunmasını ve motorun ilk günden itibaren tasarım ömrüne uygun çalışmasını sağlar.

Sürücülü çalışmada rulman sağlığı ayrı bir başlık olarak ele alınmalıdır. Sürücü çıkışındaki yüksek frekanslı anahtarlama, doğru topraklanmamış sistemlerde mil üzerinde gerilim biriktirebilir; bu gerilim rulman üzerinden boşalarak yüzeyde mikro hasara, zamanla erken rulman arızasına yol açar. Bu nedenle IE5 motorlarda düşük empedanslı topraklama, ekranlı kablo ve gerektiğinde yalıtımlı rulman ya da şaft topraklama fırçası değerlendirilir. Uygulamanızın güç sınıfını ve kablo mesafesini paylaştığınızda, hangi önlemin gerekli olduğunu teklif aşamasında netleştirir ve rulman ömrünü koruyacak doğru konfigürasyonu öneririz. Düşük titreşim ve sessiz çalışmanın da rulman ömrüne katkısını IE4 süper premium motorlarda sessiz ve düşük titreşimli çalışma yazımızda inceleyebilirsiniz.

IE5 Yatırımının Geri Dönüşünü Korumak

IE5 motora geçmenin temel mantığı enerji tasarrufu ve düşük işletme maliyetidir; ancak bu kazanç ancak doğru devreye alma ile korunur. Yanlış sürücü modu, hatalı parametre ya da eksik topraklama, etiketteki verim avantajını sahada eritir. IE5 ve IE4 arasındaki verim farkının yatırımı haklı çıkarıp çıkarmadığını IE5 mi IE4 mü? Verim farkı yatırımı haklı çıkarır mı? yazımızda; hangi uygulamada IE5'e geçmenin mantıklı olduğunu ise IE5 ultra premium elektrik motorları geçiş rehberi yazımızda inceleyebilirsiniz. Doğru paketi, doğru parametreyle ve doğru tesisatla devreye aldığınızda, IE5 motorun sunduğu düşük kayıp avantajını uzun yıllar boyunca elde edersiniz.

HEM Motor olarak ana sayfamızdan ulaşabileceğiniz tüm ürün gamımızda motorları uygun sürücü ve bağlantı seçenekleriyle birlikte projelendiriyoruz. Stok durumundan teslim süresine kadar tedarik sürecini netleştirmek için premium verimli motor tedariki: stok, teslim süresi ve proje planlama yazımız da yol gösterici olacaktır.

Sıkça Sorulan Sorular

IE5 motor sürücüsüz, doğrudan şebekeden çalışır mı?

Hayır. IE5 verim sınıfının yaygın teknolojisi olan senkron relüktans (SynRM) motorlar, kalkış momentini ve senkron hızı kendi başına kuramadığı için doğrudan şebekeden (DOL) çalışmaz; mutlaka SynRM kontrol modunu destekleyen bir frekans sürücüsüyle birlikte devreye alınır. Bu nedenle motoru tek başına değil, sürücüyle uyumlu bir paket olarak sipariş etmenizi öneririz. Paket mantığı ve maliyet kalemleri için teklif aşamasında bizimle iletişime geçebilirsiniz.

Mevcut sürücüm IE5 motora uyar mı?

Mevcut sürücünüzün IE5 motora uyup uymadığı, sürücünün senkron relüktans/SynRM motor profilini destekleyip desteklemediğine ve akım kapasitesine bağlıdır. Yalnızca asenkron (IM) profili sunan bir sürücü, IE5 motorun verimini etiket değerine taşıyamaz. Sürücü model bilgisini ve motor anma değerlerini bizimle paylaşırsanız uyumu birlikte değerlendirir, gerekirse uyumlu sürücüyü teklifimize ekleriz.

Devreye alma öncesi hangi testleri yapmalıyım?

Enerjilendirme öncesinde sürücü parametrelerinin motor etiketiyle birebir uyumunu doğrulayın, sargı yalıtım direncini megger ile ölçün (özellikle depoda beklemiş motorda nem için), faz sırası ve dönüş yönünü kontrol edin, gövde topraklamasını ölçün, soğutma kanallarının açıklığını teyit edin ve ilk çalıştırmayı kademeli yük altında titreşim/sıcaklık gözlemiyle yapın. Bu kontrol listesi, satın aldığınız verimi sahada eksiksiz almanızı sağlar.
