Aynı verim sınıfında iki farklı motor olabilir mi? Evet. IE4 Süper Premium verim sınıfı, hem klasik asenkron (sincap kafes) motorlarla hem de senkron relüktans (SynRM) motorlarla elde edilebilir. Etiketinde aynı IE4 ibaresi yazsa da bu iki motorun yapısı, kalkış biçimi, sürücü ihtiyacı ve uygulamaya uygunluğu birbirinden belirgin biçimde farklıdır. Bu yazıda, “IE4 asenkron mu, senkron relüktans mı?” sorusunu yapı, doğrudan şebeke (DOL) ve sürücü zorunluluğu ekseninde ele alıyor; hangi uygulamada hangisinin doğru seçim olduğunu netleştiriyoruz.

IE4 asenkron ve senkron relüktans motor teknolojilerinin karşılaştırması

Aynı IE4 Sınıfı, İki Farklı Teknoloji

IE (International Efficiency) sınıfı, motorun verimini ölçen bir performans göstergesidir; motorun nasıl üretildiğini değil, ne kadar verimli olduğunu söyler. Bu nedenle aynı IE4 verim seviyesine farklı motor mimarileriyle ulaşmak mümkündür. En yaygın iki yol şudur:

  • IE4 asenkron (sincap kafes) motor: Klasik asenkron yapının optimize edilmiş, daha az kayıplı bir versiyonudur. Rotorda kafes bulunur ve motor doğrudan şebekeden çalışabilir.
  • IE4 senkron relüktans (SynRM) motor: Rotorunda kafes yerine relüktans (mıknatıssız, özel saç paketli) yapı bulunur. Çalışmak için bir frekans sürücüsüne ihtiyaç duyar.

Verim sınıflarının genel çerçevesini IE3 ve IE4 Verimlilik Zorunluluğu yazımızda, IE4 muadil seçimini ise IE4 Motoru Muadiliyle Değiştirme yazımızda ele aldık.

Yapısal Fark: Sincap Kafes ve Relüktans Rotoru

İki teknoloji arasındaki temel fark rotorda başlar. Asenkron motorun rotorunda alüminyum veya bakırdan dökülmüş bir sincap kafesi vardır; stator manyetik alanı bu kafeste akım indükler ve dönme sağlanır. Bu indüksiyon, kaçınılmaz olarak rotorda bir miktar kayıp (kayma kaybı) yaratır. Asenkron motorda kayma ve gerçek devir ilişkisini Asenkron Motorda Kayma ve Gerçek Devir yazımızda anlattık. Sincap kafesli ve bilezikli farkını ise Sincap Kafesli ve Bilezikli Asenkron Motor Farkı yazımızda inceleyebilirsiniz.

Senkron relüktans motorda ise rotorda kafes ya da mıknatıs yoktur; rotor, manyetik akıyı yönlendiren özel kanallı saç paketinden oluşur. Rotor, stator alanıyla senkron döner ve kayma kaybı olmaz. Bu yapı, kısmi yükte yüksek verim sağlar ancak rotorun kendiliğinden kalkış yapamaması nedeniyle bir sürücü gerektirir. SynRM yapısını IE5 ve Senkron Relüktans Motorlar yazımızda, mıknatıssız rotor avantajını ise mıknatıssız rotor yazımızda ele aldık.

SynRM ile PM Motor Karıştırılmamalı

Senkron relüktans, kalıcı mıknatıslı (PM) motordan farklıdır; SynRM rotorunda mıknatıs yoktur, PM motorda ise vardır. Bu ayrımı IE5 Senkron Relüktans ve Kalıcı Mıknatıslı (PM) Motor Farkı yazımızda detaylandırdık.

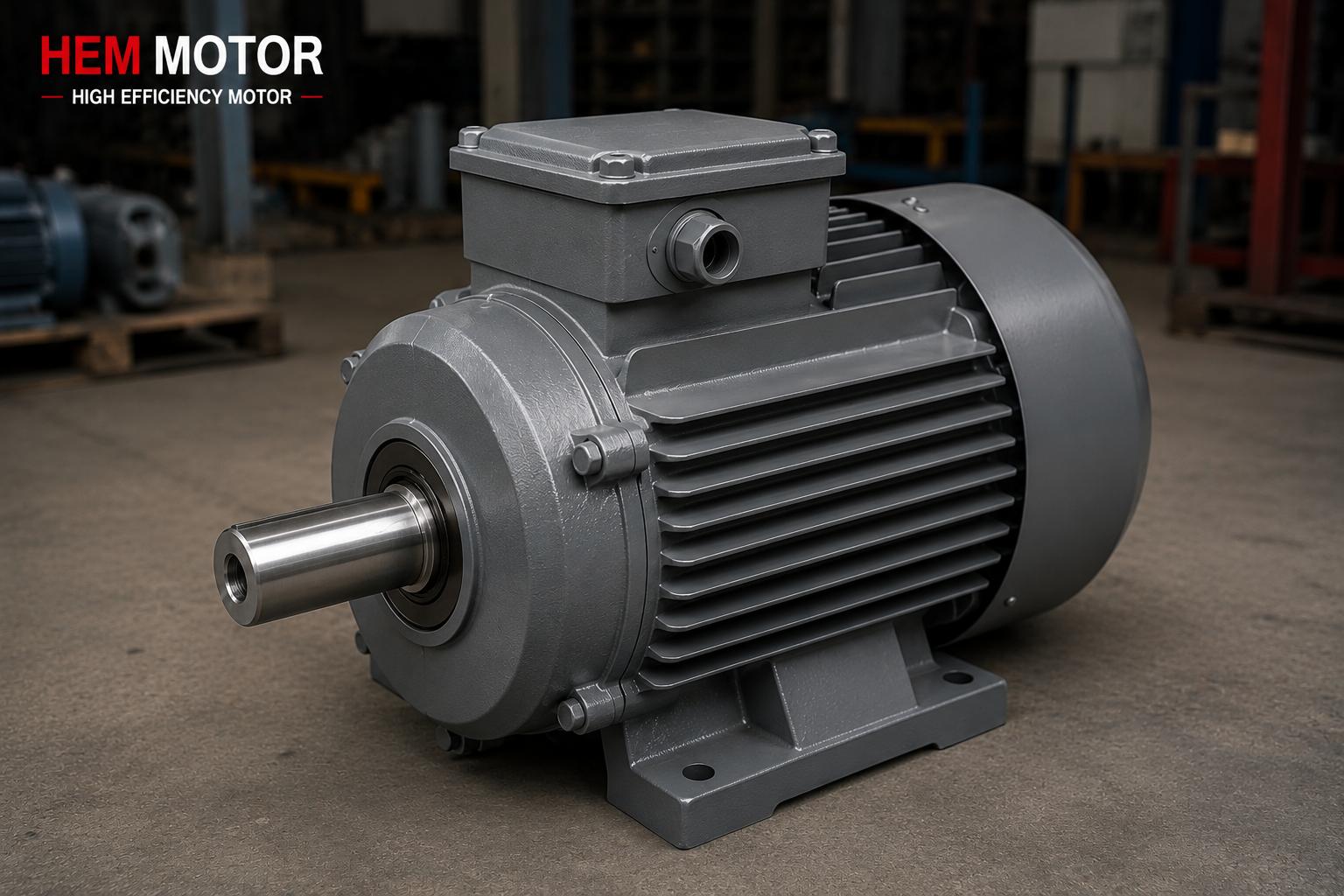

IE4 asenkron motorun doğrudan şebeke ve senkron relüktans motorun sürücülü çalışması

Kalkış ve Sürücü Farkı: DOL mu, Zorunlu Sürücü mü?

İki teknoloji arasındaki en pratik fark, devreye alma ve sürücü ihtiyacıdır:

  • IE4 asenkron: Rotorundaki kafes sayesinde doğrudan şebekeden (DOL) kalkabilir. Sürücü zorunlu değildir; mevcut yıldız-üçgen veya softstarter panosuyla çalışabilir. Yol verme yöntemlerini AC Asenkron Motorlarda Yol Verme yazımızda inceledik.
  • IE4 senkron relüktans: Sürücüsüz kalkamaz; çalışması için bir frekans sürücüsü zorunludur. Motor ve sürücü çoğu zaman eşli paket olarak temin edilir.

Bu fark, satın alma kararını doğrudan etkiler. Halihazırda DOL panosu olan ve sürücü yatırımı yapmak istemeyen bir tesis için IE4 asenkron daha pratiktir. Sürücü zaten gerekli olan (örneğin değişken devirli) bir uygulamada ise SynRM avantajlıdır. VFD ile çalışma mantığını Frekans Sürücüsü (VFD) ile Asenkron Motor yazımızda, SynRM’in sürücü zorunluluğunu ise IE5 Senkron Relüktans Motor Neden Sürücüsüz Çalışmaz? yazımızda anlattık.

Verim Davranışı: Tam Yük ve Kısmi Yük

Her iki IE4 motor da nominal noktada yüksek verim sunar. Ancak yük değiştiğinde davranışları farklılaşır. Senkron relüktans motor, kısmi yükte verimini daha iyi koruma eğilimindedir; çünkü rotorda indüksiyon kaybı yoktur. Bu özellik, yükü sürekli değişen veya çoğu zaman kısmi yükte çalışan uygulamalarda öne çıkar. Kısmi yük verim eğrisini IE5 Senkron Relüktans Motorun Verim Eğrisi yazımızda ele aldık. Doğru yük oranı ve boyutlandırmayı ise Motoru Kaç Yükte Çalıştırmalı? yazımızda inceleyebilirsiniz.

Uygulamaya Göre Doğru Seçim

Hangi IE4 teknolojisinin doğru olduğu, uygulamanın gereksinimine bağlıdır:

  • Sabit devirli, doğrudan şebeke uygulamalar: IE4 asenkron pratik ve ekonomiktir. Konveyör, kompresör ve genel sanayi tahrikinde yaygındır.
  • Değişken devirli, sürücülü uygulamalar: Pompa ve fanlarda VFD zaten gerektiği için SynRM ek sürücü maliyeti yaratmadan üstün verim sunar. Hangi uygulamanın IE4 eşiğine girdiğini Pompa, Fan ve Kompresörde IE4 Eşiği yazımızda açıkladık.
  • Kısmi yükte uzun süre çalışan uygulamalar: SynRM’in kısmi yük verimi avantaj sağlar.
  • Mevcut DOL panosunu korumak isteyen tesisler: IE4 asenkron, panoda değişiklik gerektirmeden geçiş imkânı verir. Mekanik uyum için IE4 Motora Geçişte Mekanik Uyum yazımıza bakın.

IE4 ve IE3 arasındaki geçiş kararını çalışma saati ve amortismana göre değerlendiren geçiş kararı rehberimiz ile IE4 sessizlik avantajını ele alan IE4 Süper Premium Motorlarda Sessiz Çalışma yazımız bu kararı tamamlar. Asenkron motorda kutup seçimini de 2, 4, 6 Kutup yazımızda inceleyebilirsiniz.

Bakım ve Tedarik Açısından Fark

Asenkron motorlar, on yıllardır yaygın olduğu için bakım, yedek parça ve servis ağı açısından çok yerleşiktir. SynRM ise sürücüye bağımlı olduğu için devreye almada parametreleme ve autotune adımları gerektirir; bunu sürücü parametreleme yazımızda anlattık. SynRM’in mıknatıssız yapısı, bakım ve uzun ömür açısından avantaj sağlar; bunu IE5 Senkron Relüktans Motor Bakımı yazımızda ele aldık. Genel motor çeşitleri için Elektrik Motoru Çeşitleri ve Satın Alma Haritası yazımız yol gösterir.

Sıkça Sorulan Sorular

Aynı IE4 sınıfında olduklarına göre ikisi de aynı verimde mi çalışır?

Nominal noktada her ikisi de IE4 verim eşiğini karşılar. Ancak yük değiştiğinde davranışları farklılaşır: senkron relüktans motor, kısmi yükte verimini genellikle daha iyi korur. Bu yüzden çoğu zaman kısmi yükte çalışan uygulamalarda SynRM, etiket aynı olsa bile sahada daha avantajlı olabilir.

IE4 senkron relüktans motoru doğrudan şebekeye bağlayabilir miyim?

Hayır. SynRM rotorunda kafes bulunmadığı için doğrudan şebekeden kalkamaz; çalışması için mutlaka bir frekans sürücüsü gerekir. Doğrudan şebeke (DOL) ile çalışmak istiyorsanız IE4 asenkron motoru tercih etmeniz gerekir.

Mevcut asenkron motorumu hangisiyle değiştirmeliyim?

Eğer uygulamanız sabit devirli ve panonuz DOL ise, sürücü yatırımı yapmadan IE4 asenkronla değiştirmek pratiktir. Uygulamanız değişken devirliyse veya zaten sürücü kullanıyorsanız, senkron relüktans motor kısmi yük verimiyle daha avantajlı olabilir. Her iki durumda da mekanik uyumu (gövde, mil, flanş) doğrulamak gerekir.

Teklif Alın

IE4 asenkron mu yoksa senkron relüktans mı uygulamanıza daha uygun, birlikte belirleyelim. Ekibimiz devir, yük profili ve sürücü ihtiyacınıza göre doğru teknolojiyi önerir. Hemen +90 (532) 345 49 86 numarasından bize ulaşın veya iletişim sayfamız üzerinden teklif talep edin.

IE4 Teknoloji Seçim Kontrol Listesi

  • Uygulamanın sabit mi değişken devirli mi olduğunu belirleyin.
  • Mevcut panonuzun DOL mu sürücülü mü olduğunu kontrol edin.
  • Ortalama yük oranını ve kısmi yük süresini netleştirin.
  • Sürücü yatırımı yapmaya hazır olup olmadığınızı değerlendirin.
  • Sabit devir + DOL ise IE4 asenkronu önceliklendirin.
  • Değişken devir + sürücü varsa senkron relüktansı değerlendirin.
  • Gövde boyu, mil çapı ve flanş uyumunu doğrulayın.
  • Bakım ve servis ağı ihtiyacınızı göz önünde bulundurun.
  • SynRM seçerseniz motor + sürücü eşli paket isteyin.
  • Teklif isterken devir, güç ve yük bilgilerini eksiksiz iletin.
