IE5 senkron relüktans (SynRM) motorlar, ultra premium verim sınıfının yanı sıra sürücü kontrolüyle kazandıkları dinamik tork davranışıyla da öne çıkar. Pres, değirmen, konkasör besleme, vals ve hadde gibi darbeli (impuls) yük taşıyan uygulamalarda asıl soru sadece “ne kadar verimli” değil; “ani yük adımında devir ne kadar düşer, motor torku ne kadar hızlı toparlar” sorusudur. Bu yazıda IE5 SynRM motorun ani yük değişiminde tork cevabını, devir kararılığını (recovery) ve doğru sürücü seçimini mühendislik gözüyle ele alıyoruz. SynRM’in neden sürücüsüz çalışmadığını da hatırlatarak başlıyoruz.

IE5 senkron relüktans motorda ani yük değişiminde tork cevabı ve devir toparlama eğrisi

SynRM ve Sürücü: Tork Üretiminin Temeli

Senkron relüktans motor, rotorunda mıknatıs ya da sargı bulundurmaz; tork, rotorun “relüktans (manyetik direnç) farkı” (d ve q eksenleri arasındaki Ld/Lq oranı) üzerinden üretilir. Bu yapı motoru hafif, serin ve mıknatıssız kılar; ancak doğrudan şebekeye bağlanıp kendi başına yol alamaz. Mutlaka bir frekans sürücüsü (VFD) ile vektör kontrolünde çalışması gerekir. Konuyu derinleştirmek için IE5 senkron relüktans motor neden sürücüsüz çalışmaz ve teknolojinin temelini anlatan IE5 ve senkron relüktans motorlar yazılarımıza göz atabilirsiniz.

Ani yük cevabının kalitesi büyük ölçüde sürücünün kontrol mimarisine bağlıdır. SynRM, asenkron motora göre düşük güç faktörüyle ve farklı manyetik karakterle çalıştığı için sürücünün motor modelini doğru tanıması (autotune) kritiktir. Asenkron ve SynRM teknolojisini karşılaştıran IE4 asenkron mu senkron relüktans mı yazısı bu farkı somutlaştırır; akım ve güç faktörü tarafını ise IE5 SynRM’de anma akımı ve güç faktörü ele alır.

Ani Yük Adımında Ne Olur? Devir Düşüşü ve Toparlama

Bir presin kalıbı malzemeye temas ettiği an, ya da bir değirmene büyük bir parça girdiği an, mil üzerindeki yük momenti milisaniyeler içinde katlanır. Bu “yük adımına” motorun tepkisi üç aşamada incelenir:

1. Devir Çökmesi (Speed Dip)

Yük aniden arttığında, motorun ürettiği tork yeni yük momentine yetişene kadar devir bir miktar düşer. Bu düşüşün derinliği; sürücünün hız regülatörü (kazanç ayarları), motor + yük ataletinin (J) büyüklüğü ve sürücünün tepki bant genişliğine bağlıdır. SynRM, yüksek tork yoğunluğu sayesinde uygun ayarlandığında düşük devir çökmesi gösterir.

2. Tork Cevabı (Torque Response)

Kapalı çevrim vektör kontrolünde sürücü, akımın moment üreten bileşenini hızla yükselterek torku artırır. Modern sürücülerde tork yükselme süresi birkaç milisaniye mertebesindedir; bu da SynRM’in darbeli yükte hızlı toparlamasını sağlar.

3. Devir Toparlama (Recovery)

Tork yeni yükü dengeleyince devir, ayar değerine geri tırmanır. İyi parametrelenmiş bir sistemde toparlama saniyenin altında ve aşmasız (overshoot’suz) olur. Darbeli yükte motor seçimini bütünsel ele alan darbeli yükte motor seçimi: volan, atalet ve konkasör tahriki yazısı, atalet yönetiminin bu üç aşamayı nasıl iyileştirdiğini gösterir.

Kapalı Çevrim mi, Sensörsüz Vektör mü?

SynRM sürücüleri iki temel kontrol modunda çalışır:

  • Sensörsüz (encoder’sız) vektör kontrol: Motor modeli üzerinden hızı tahmin eder. Pompa, fan, genel konveyör gibi yük adımı yumuşak uygulamalarda yeterlidir ve maliyeti düşüktür. Ancak çok düşük devirde ve sert yük adımında doğruluk azalır.
  • Kapalı çevrim (encoder’lı) vektör kontrol: Mil üzerindeki enkoder gerçek devri ölçer. Pres, değirmen, hadde gibi sert darbeli yüklerde ve sıfır devirde tam tork gereken uygulamalarda devir kararlılığını ve tork doğruluğunu en üst düzeye taşır.

Hangi modun gerektiğini yükün sert/yumuşak oluşu belirler. Devreye alma ve parametre tarafını IE5 SynRM’de sürücü parametreleme yazısında adım adım bulabilirsiniz. Genel anlamda VFD’nin ne zaman gerektiğini ise frekans sürücüsü (VFD) ile motor yazısı özetler.

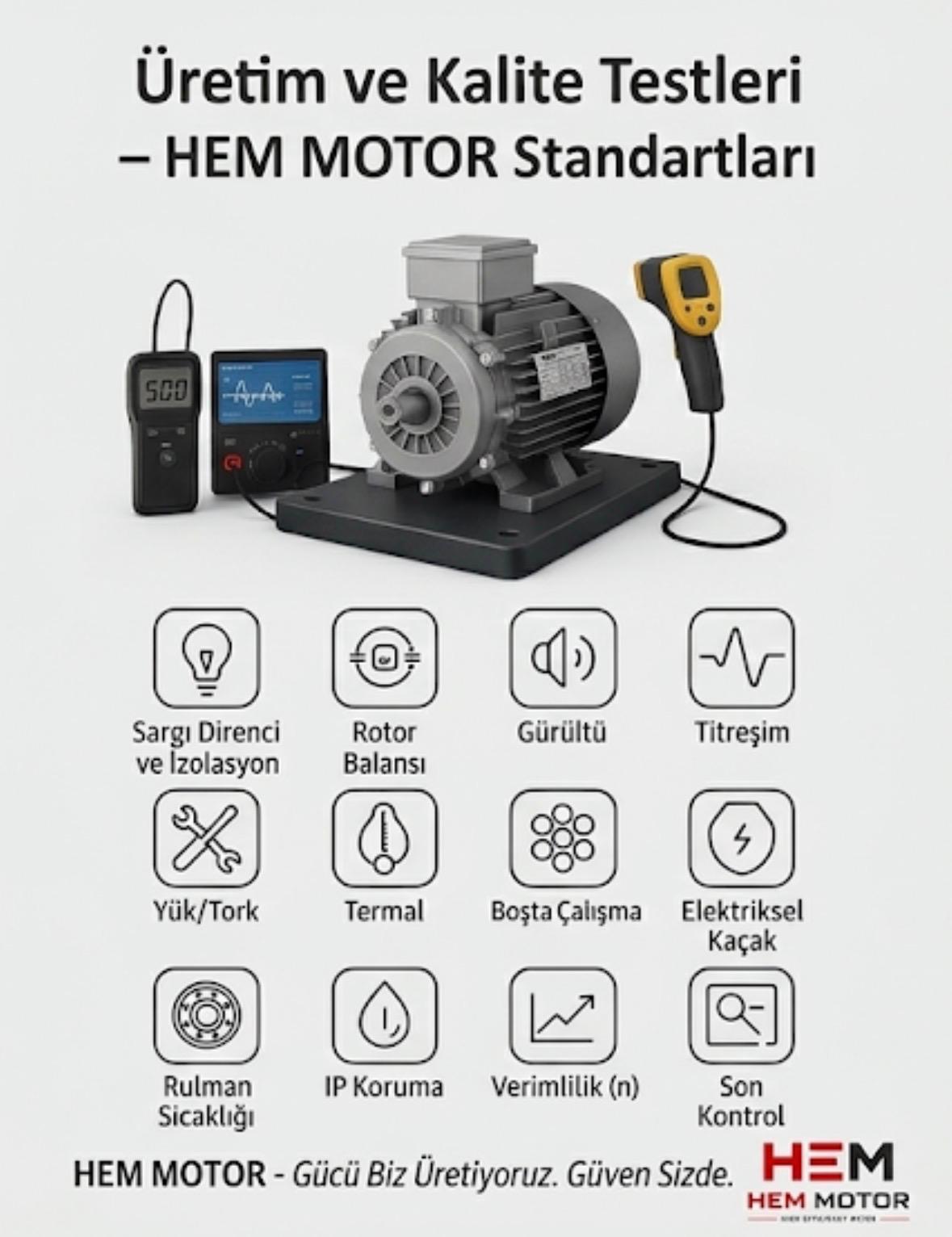

Kapalı çevrim vektör kontrolü ile IE5 SynRM motorda darbeli yük tork sınırı ayarı

Tork Sınırı (Torque Limit) ve Aşırı Yük Yönetimi

Sürücü, motoru ve mekaniği korumak için bir tork sınırı ile çalışır. Darbeli yükte bu sınırın doğru ayarlanması iki açıdan önemlidir: çok düşük ayarlanırsa motor yükü kaldıramaz ve devir çöker; çok yüksek ayarlanırsa kayış, kaplin ve dişli kutusu zorlanır. SynRM’in kısa süreli aşırı yük (overload) kapasitesi, sürücünün akım rezervi ile birlikte değerlendirilmelidir. Termal taraf önemlidir: sık ve sert yük adımları motoru ısıtır. SynRM’in sürücülü çalışmada termal davranışını IE5 SynRM termal davranış ve soğutma yazısı, düşük devirde sürekli tork için harici soğutmayı ise IE4 motorda harici cebri soğutma fanı yazısı açıklar.

Atalet (J), Volan ve Devir Kararlılığı

Darbeli yükte devir kararlılığını belirleyen en güçlü mekanik faktör sistem ataletidir. Yüksek atalet, ani yük adımında devir çökmesini fiziksel olarak yumuşatır; bu yüzden konkasör ve değirmen tahriklerinde volan kullanılır. Ancak yüksek atalet, kalkış süresini ve sürücünün ivmelenme yükünü artırır. Doğru denge için motor + yük + volan ataleti birlikte hesaplanır. Yüksek atalette yumuşak kalkış için konkasör motoruna yol verme ve büyük güçte sıvı dirençli yol verici yazıları yön gösterir.

SynRM’in Kısmi Yükte Avantajı

Darbeli yük çoğu zaman düşük ortalama yük + tepe darbe profiline sahiptir. SynRM’in en güçlü yanı, asenkrona göre kısmi ve düşük yükte verimini koruyabilmesidir. Bu, darbeler arasındaki düşük yük dönemlerinde enerji kazancı demektir. Konuyu derinleştiren IE5 SynRM verim eğrisi: kısmi yükte neden üstün ve IE4 motorda kısmi ve düşük yükte verim yazılarına bakabilirsiniz. Aşırı boyutlandırmanın tasarrufu nasıl yediğini de bu yazılar gösterir.

Doğru Sürücü Seçimi: Nelere Bakılır?

Darbeli yükte IE5 SynRM için sürücü seçerken şu kriterler öne çıkar:

  • SynRM desteği: Sürücü, senkron relüktans motor profilini ve autotune özelliğini desteklemelidir. Standart asenkron parametreleriyle SynRM’den tam performans alınmaz.
  • Kontrol modu: Sert darbeli yükte enkoder girişli (kapalı çevrim) destek aranır.
  • Aşırı yük rezervi: Tepe darbeyi karşılayacak kısa süreli akım kapasitesi (ör. 150-200%) önemlidir.
  • Hız regülatörü bant genişliği: Hızlı tork cevabı ve düşük devir çökmesi için yeterli kontrol hızı.
  • DC bara ve besleme uyumu: Doğru giriş gerilimi ve pano seçimi için IE5 SynRM’de sürücü DC bara gerilimi yazısına bakın.

Motor-sürücü boyutlandırma ve gövde eşleştirmesi için IE5 SynRM gövde-güç tablosu ve tesisat uyumu için IE5 motora geçişte sürücü ve tesisat uyumu yazıları pratik kontrol listeleri sunar. Daha geniş motor yelpazesi için elektrik motorları kategorimizi ve tüm modeller için ana sayfamızı inceleyebilirsiniz.

Darbeli Yük Uygulama Örnekleri

Pres tezgahları, çekiçli değirmenler, konkasör besleyicileri, vals ve hadde hatları tipik darbeli yük örnekleridir. Bu uygulamalarda doğru tahrik için çekiçli değirmen motoru seçimi, çift milli parçalayıcı (shredder) motoru seçimi ve devir-tork (M-n) eğrisi ve devrilme momenti yazıları, yük profilinize uygun motoru seçmenize yardımcı olur.

Hız Regülatörü Ayarı: Devir Çökmesini Belirleyen Asıl Faktör

Ani yük adımında devirin ne kadar düştüğü ve ne kadar hızlı toparladığı, büyük ölçüde sürücünün hız regülatöründeki oransal (P) ve integral (I) kazanç ayarlarına bağlıdır. Yüksek kazanç, hızlı ve sert bir tepki verir; devir çökmesini azaltır ancak aşırı yükseltilirse sistem salınıma (osilasyon) girer ve mekaniği zorlar. Düşük kazanç ise yumuşak ama yavaş bir tepki üretir; devir daha derin çöker ve toparlama gecikir. Doğru ayar, yükün ataletine ve sertliğine göre devreye alma sırasında deneysel olarak bulunur. Modern sürücülerde otomatik kazanç ayarı (autotune) bir başlangıç noktası sunar, ancak darbeli yükte ince ayar genellikle elle yapılır. Bu ayar mantığı, asenkron motorların VFD ile sürülmesinde de geçerlidir; karşılaştırma için VFD ile asenkron motor yazısına bakabilirsiniz. Sık dur-kalk ve jogging gibi rejimlerde ısınmayı da dikkate almak gerekir; bkz. jogging ve sık dur-kalk (inching) ve saatlik yol verme sayısı sınırı.

SynRM’in Asenkrona Göre Dinamik Üstünlüğü

Asenkron motor, torku rotorda indüklenen akımla üretir; bu da yük adımında küçük bir manyetik gecikme (rotor zaman sabiti) getirir. Senkron relüktans motorda ise tork doğrudan rotor konumuna ve manyetik geometriye bağlıdır; sürücü, akımı milisaniyeler içinde yönlendirerek torku hızla kurar. Pratik sonuç, doğru parametrelenmiş bir SynRM’in aynı güçteki asenkron motora göre sert yük adımlarında daha kararlı devir tutmasıdır. Ancak bu avantaj sürücüye sıkı bağlıdır: SynRM, anma akımında asenkrona göre farklı bir güç faktörü ve manyetik karakter sergilediği için pano, kablo ve koruma seçimi de buna göre yapılır. Konuyu SynRM’de anma akımı ve güç faktörü ile mıknatıslı motorlardan farkını SynRM ve PM motor farkı yazıları ayrıntılandırır. Verim ve maliyet dengesini ise IE5 mi IE4 mü yazısı ele alır.

Devreye Alma: Tork Cevabını Sahada Doğrulamak

Bir IE5 SynRM + sürücü paketinin darbeli yükteki gerçek performansı yalnızca kağıt üzerinde kalmamalı, devreye alma sırasında sahada doğrulanmalıdır. Tipik adımlar: motor modelinin autotune ile öğretilmesi, hız regülatörü kazançlarının yüke göre ayarlanması, tork sınırının mekaniği koruyacak şekilde belirlenmesi ve gerçek bir yük darbesinde devir çökmesi ile toparlama süresinin gözlenmesi. Bu doğrulama, ileride yaşanabilecek devir kararsızlığı ya da aşırı zorlanma sorunlarını baştan önler. Devreye alma kontrol listesini IE5 motora geçişte sürücü ve tesisat uyumu ve genel ilk çalıştırmayı motor devreye alma ve ilk çalıştırma yazısı kapsar. Retrofit senaryosunda eski motoru sürücülü IE5 ile değiştirme adımlarını IE5 + sürücü retrofit yazısında bulabilirsiniz. Toplam sahip olma maliyeti açısından karşılaştırma için IE5, IE4 ve IE3 TCO kıyası yazısına bakın.

Sıkça Sorulan Sorular

IE5 SynRM motor ani yük adımında asenkron motordan daha mı kararlı?

Uygun sürücü ve parametre ayarıyla evet. SynRM yüksek tork yoğunluğu ve hızlı vektör kontrolü sayesinde devir çökmesini düşük tutabilir ve hızlı toparlar. Ancak bu üstünlük büyük ölçüde sürücünün doğru seçilmesine ve kapalı çevrim modunun gerektiğinde kullanılmasına bağlıdır.

Darbeli yükte sensörsüz vektör yeterli mi, yoksa enkoder şart mı?

Yumuşak yük adımı olan uygulamalarda sensörsüz vektör genellikle yeterlidir. Pres, hadde, ağır darbeli değirmen gibi sert ve çok düşük devirde tam tork gereken uygulamalarda enkoderli kapalı çevrim kontrol, devir kararlılığı ve tork doğruluğu için önerilir.

Tork sınırını nasıl ayarlamalıyım?

Tork sınırı, tepe darbeyi karşılayacak kadar yüksek, ancak kayış-kaplin-dişli kutusunu koruyacak kadar düşük olmalıdır. Mekanik aktarmanın dayanımı ve motorun kısa süreli aşırı yük kapasitesi birlikte değerlendirilerek belirlenir; devreye alma sırasında ölçümle teyit edilmesi en sağlıklısıdır.

Bakım, Arıza Yönetimi ve Uzun Ömür

Darbeli yükte sürekli çalışan bir IE5 SynRM motorun tork cevabını uzun yıllar korumasının yolu, doğru bakımdan geçer. Mıknatıssız rotor yapısı bakımı sadeleştirir; ancak rulman gresleme, mil hizalaması ve sürücü parametrelerinin korunması yine de önemlidir. Hizalama bozulursa mil ve yatak üzerinde ek yük oluşur, titreşim artar ve tork cevabının kalitesi düşer. Sürücü tarafında ise parametrelerin (özellikle autotune sonuçları ve hız regülatörü ayarları) kayıt altında tutulması, bir arıza ya da değişim sonrasında sistemin hızla eski performansına dönmesini sağlar. SynRM’in bakım ve arıza yönetimini IE5 SynRM bakımı ve arıza yönetimi, mıknatıssız rotorun tedarik avantajını ise mıknatıssız rotor: tedarik ve maliyet avantajı yazısı ele alır. Redüktörlü tahrikte çıkış devri ve sürücü uyumunu SynRM ile redüktörlü tahrik yazısında bulabilirsiniz. Düzenli bakım, ölçülen tork performansının zamanla erimesini önler ve darbeli yükte motorun güvenilirliğini korur.

Sürücü Boyutlandırma ve Pano Tarafı

Darbeli yükte tork cevabını belirleyen yalnızca motor değil, sürücünün ve panonun doğru boyutlandırılmasıdır. Tepe darbeyi karşılayacak kısa süreli akımı verebilen bir sürücü seçilmeli, sürücü ile motor arasındaki kablo kesiti ve koruma elemanları bu akıma göre belirlenmelidir. SynRM’in asenkrona göre farklı güç faktörü, pano içindeki sigorta, kontaktör ve kablo seçimini etkiler. Ayrıca sürücünün ürettiği harmoniklerin motor üzerinde ek ısınma ve yatak akımı yaratabileceği unutulmamalıdır; bu nedenle filtre ve yalıtımlı rulman gibi önlemler değerlendirilir. Konuyu VFD ve harmonik kaynaklı ısınma ve yatak akımı yazısı, gerilim toleransı ve şebeke dalgalanmasını ise gerilim toleransı ve şebeke dalgalanması yazısı açıklar. Doğru pano ve besleme seçimi, darbeli yükte kararlı tork cevabının elektriksel tarafını tamamlar; mekanik tarafta ise kaplin ve hizalama kritik kalır (bkz. kaplin seçimi ve mil hizalama).

Teklif Alın

Darbeli yük taşıyan tesisiniz için IE5 senkron relüktans motor ve uygun sürücü paketini birlikte boyutlandıralım. Yük profilinizi, devir ve güç ihtiyacınızı paylaşın; doğru tork cevabını verecek motor-sürücü kombinasyonunu önerelim. Hızlı teklif için +90 (532) 345 49 86 numarasından bize ulaşın veya iletişim sayfamızdan yazın.

Satın Alma ve Seçim Kontrol Listesi

  • Yük profili belirlendi mi? (Sürekli mi, darbeli mi; tepe/ortalama yük oranı)
  • Gerekli tork ve devir aralığı hesaplandı mı?
  • Kontrol modu seçildi mi? (Sensörsüz vektör / enkoderli kapalı çevrim)
  • Sürücü SynRM profilini ve autotune’u destekliyor mu?
  • Aşırı yük (tepe darbe) için akım/tork rezervi yeterli mi?
  • Sistem ataleti ve gerekirse volan değerlendirildi mi?
  • Termal davranış ve düşük devirde soğutma planlandı mı?
  • DC bara gerilimi, besleme ve pano uyumu kontrol edildi mi?
  • Devreye alma için autotune ve hız regülatörü ayar planı hazır mı?
