Tesisinizde yıllardır çalışan eski bir asenkron motor, görünüşte hâlâ işini yapıyor olabilir. Ancak IE1 veya IE2 sınıfındaki bu motorlar, bugünün IE5 senkron relüktans (SynRM) motor ve sürücü paketleriyle kıyaslandığında her çalışma saatinde sessizce para kaybettirir. Eski motoru IE5 + sürücü ile değiştirmek, yani retrofit, doğru planlandığında hem enerji faturasını düşürür hem de süreç kontrolünü iyileştirir. Bu yazıda retrofit kararının saha adımlarını, mekanik uyumu, pano ve sürücü eklemeyi, kazanç beklentisini ve geri ödemeyi kavramsal olarak ele alıyoruz. Amaç, hangi durumda IE5 retrofitinin mantıklı olduğunu net biçimde göstermek ve sahada karşılaşacağınız sürprizleri baştan ortadan kaldırmaktır.

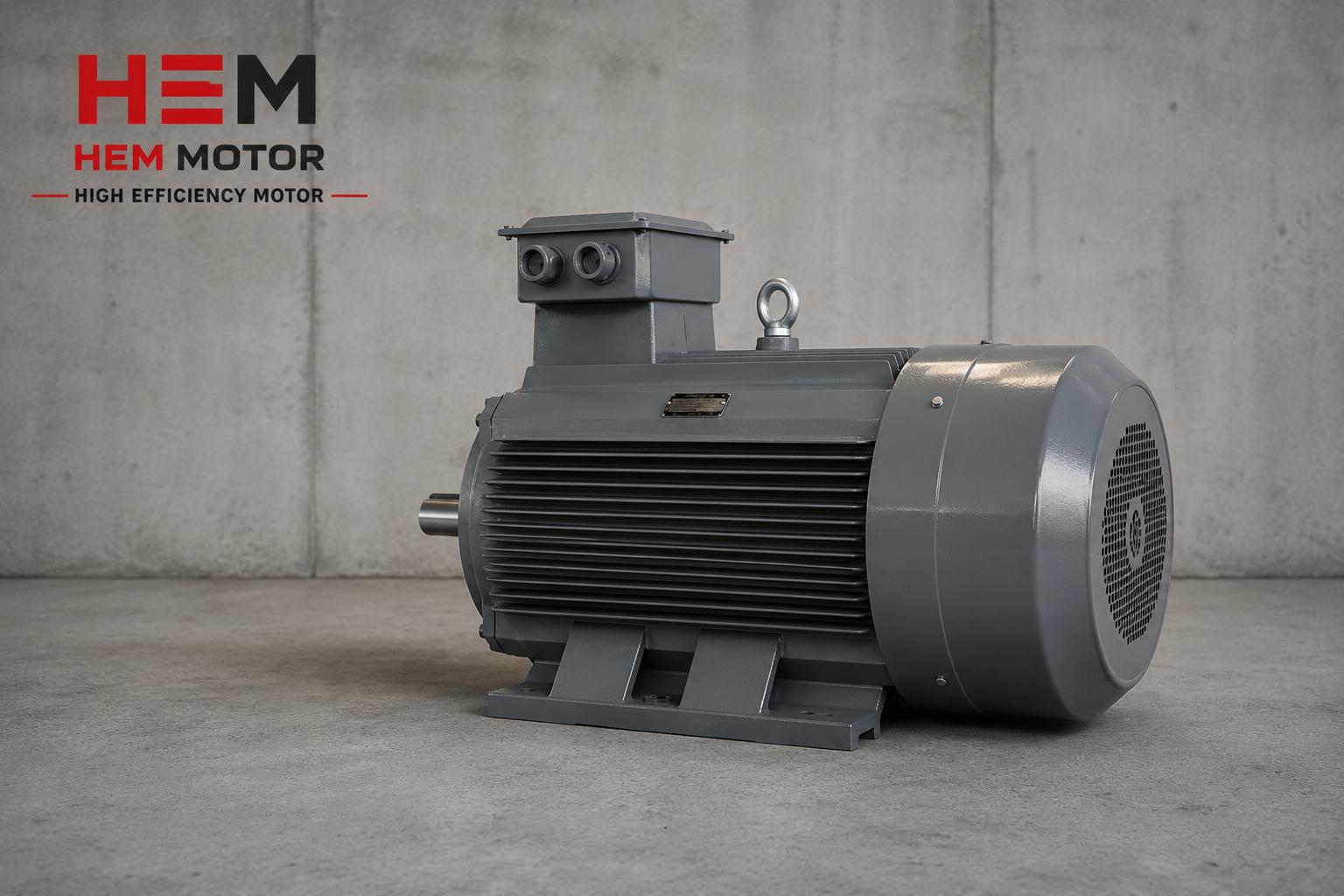

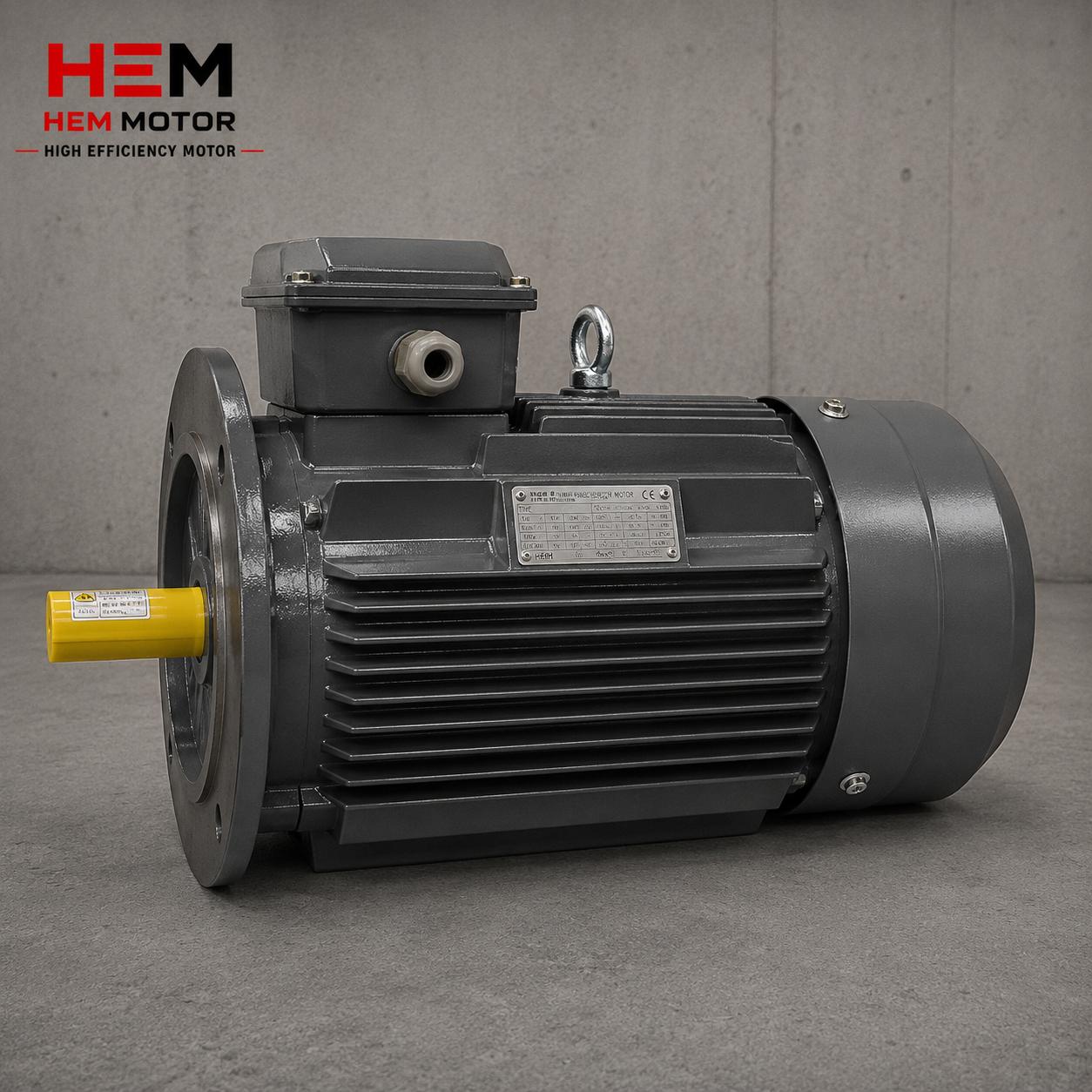

Eski asenkron motorun IE5 senkron relüktans motor ve sürücü paketiyle retrofit edilmesi

IE5 Retrofit Nedir ve Neden Gündeme Gelir?

Retrofit, mevcut bir makinedeki eski motoru sökerek yerine daha verimli bir motor ve gerektiğinde bir frekans sürücüsü (VFD) takmak demektir. IE5 senkron relüktans motorlar, rotorunda kafes kaybı bulunmadığı için kısmi yükte bile yüksek verim sunar; ancak doğru çalışması için mutlaka bir sürücüye ihtiyaç duyar. Bu nedenle IE5 retrofit aslında bir motor + sürücü paketi geçişidir. Konuyu derinlemesine ele aldığımız IE5 senkron relüktans motor neden sürücüsüz çalışmaz yazısı, bu bağımlılığın teknik nedenini açıklar.

Geleneksel asenkron motorda rotor, manyetik alanın gerisinde kayarak (kayma) döner ve bu kayma rotorda ısı ve kayıp üretir. IE5 senkron relüktans motorda rotor, manyetik direncin en düşük olduğu eksende kilitlenir ve döner alanla senkron koşar; rotor sargısı ve kafes olmadığı için bakır ve rotor kaybı büyük ölçüde ortadan kalkar. Bu yapı, motorun aynı güçte daha az ısınmasını ve kısmi yükte verimini korumasını sağlar. Mıknatıssız rotorun tedarik avantajını mıknatıssız rotor tedarik avantajı yazısında bulabilirsiniz. Kalıcı mıknatıslı motorlardan farklı olarak SynRM rotorunda nadir toprak elementi bulunmaz; bu da hem maliyet hem de tedarik sürekliliği açısından bir avantajdır. İki teknoloji arasındaki farkı senkron relüktans ve kalıcı mıknatıslı motor farkı yazısında inceleyebilirsiniz.

Eski motorlarınız IE1/IE2 ise, IE5'e geçişte sağlanan verim farkı oldukça belirgindir. Verim sınıfları arasındaki gerçek farkı görmek için IE5 mi IE4 mü verim farkı ve IE5, IE4 ve IE3 TCO kıyası içeriklerimizi inceleyebilirsiniz. Verim eğrisinin kısmi yükteki üstünlüğü için IE5 verim eğrisi yazısı da yol gösterici olacaktır. Verimlilik zorunluluğunun mevzuat tarafını ise IE3 ve IE4 verimlilik zorunluluğu yazımız özetler.

Saha Adımı 1: Mevcut Motorun Etiketini ve Ölçüsünü Çıkarın

Retrofitin başlangıcı, mevcut motorun anma değerlerini ve mekanik ölçülerini doğru tespit etmektir. Motor etiketinden güç (kW), devir (d/dk), gerilim, akım, bağlantı (yıldız/üçgen), frekans, görev tipi ve gövde boyu bilgilerini alın. Etiket okumayı bilmiyorsanız IE3 motor etiketini okuma ve yanlış motor gelmesini önleyin yazıları size birebir eşleştirme kontrol listesi sunar.

Mekanik tarafta gövde boyu (IEC 56-355), mil çapı, kama ölçüsü, ayak delik aralığı, mil uzunluğu ve flanş tipi (B3/B5/B35) kritik öneme sahiptir. Bu ölçüler tutmazsa motor makineye oturmaz veya kaplin/kasnak hizası bozulur. Doğru mekanik eşleştirme için kaplin seçimi ve mil hizalama ile motor mil çapı ve kama ölçüleri içeriklerini okuyun. Montaj tiplerinin ayrıntısı için B5 mi B14 mü bağlantı tipi yazısı da yararlıdır. IE4'e geçişte mekanik uyumu inceleyen IE4 motora geçişte mekanik uyum yazısı, IE5 retrofiti için de aynı prensipleri taşır.

Gövde, Mil ve Ayak Uyumu

IE5 SynRM motorlar standart IEC gövde ölçülerinde üretilir; bu sayede çoğu durumda eski motorun yerine birebir oturur. Ancak bazı IE5 modeller, aynı güçte bir önceki sınıfa göre bir gövde büyük olabilir. Bu durumda kaide, ayak deliği ve kasnak/kaplin yüksekliği yeniden kontrol edilmelidir. Mil çapı farklıysa kaplin göbeği veya kasnak değişmelidir. Ayak ölçüleri tutsa bile motorun ekseni yükselebileceğinden, kayış-kasnak uygulamalarında mil merkez yüksekliği (H ölçüsü) mutlaka karşılaştırılmalıdır. Gövde boyu ile güç eşleşmesini gövde boyu ve güç eşleşmesi yazısında ele aldık.

Mil uzunluğu ve kama yuvası, mevcut kaplin veya kasnağın motora oturmasını belirler. Eski motorun mili daha uzun veya kama yuvası farklı ise, kaplin göbeği yeniden işlenmeli ya da ara bilezik kullanılmalıdır. Bu küçük detay atlanırsa, retrofit montaj aşamasında saha ekibi beklenmedik bir gecikmeyle karşılaşır. Bu nedenle sipariş öncesi mil resmini (boyut çizimini) talep etmek en güvenli yoldur.

Saha Adımı 2: Sürücü (VFD) ve Pano Tarafını Planlayın

IE5 senkron relüktans motor, sürücü olmadan şebekeye doğrudan bağlanamaz. Bu nedenle retrofitte panoya bir frekans sürücüsü eklenir. VFD seçimi, motor gücüne ve akımına göre yapılır; sürücünün SynRM motoru sürebilen bir kontrol moduna (vektör / SynRM özel modu) sahip olması gerekir. Sürücü mantığını frekans sürücüsü (VFD) ile asenkron motor yazısında bulabilirsiniz.

Pano tarafında sürücü için yeterli yer, soğutma ve kablo kesiti planlanmalıdır. Sürücüler ısı üretir; bu nedenle pano içi havalandırma veya klima gereksinimi artar. Mevcut kontaktör ve termik röle düzeni VFD ile değişir; çünkü sürücü hem yol verme hem de koruma fonksiyonlarının bir kısmını üstlenir. Doğrudan yol verme (DOL) ile yıldız-üçgen düzenine artık gerek kalmaz, ancak sürücü girişine sigorta, varsa giriş reaktörü ve EMC filtresi eklenir. Doğru kablo, sigorta ve kontaktör hesabı için IE3 motorda anma akımı kablo sigorta seçimi içeriği temel referans sağlar. Koruma donanımları için motor koruma donanımları yazısını da öneririz.

Sürücü ile motor arasındaki kablo da dikkat ister. Uzun kablolarda gerilim yansımalarını ve sargı zorlanmasını azaltmak için ekranlı (shielded) motor kablosu kullanılması, gerekirse çıkış reaktörü eklenmesi önerilir. Topraklama ve EMC sürekliliği, sürücülü sistemlerde motorun ömrü ve elektriksel güvenlik açısından kritiktir; bu konuda motorda topraklama ve elektriksel güvenlik yazısı yol gösterir.

Sürücü Parametreleme ve Devreye Alma

IE5 motorun sürücüsü, motor parametrelerini öğrenmesi için bir autotune (otomatik ayar) sürecinden geçer. Bu adım atlanırsa motor verimli çalışmaz, hatta titreşim ve ısınma görülebilir. Autotune sırasında sürücü, motorun direnç ve endüktans değerlerini ölçer ve kontrol algoritmasını buna göre ayarlar. Parametreleme detayları için IE5 sürücü parametreleme ve sürücü ve tesisat uyumu devreye alma kontrol listelerini takip edin. Genel devreye alma adımları için motor devreye alma ilk çalıştırma kontrol yazısı da yardımcıdır. İlk çalıştırmada dönüş yönünü ve faz sırasını doğrulamak için dönüş yönü ve faz sırası yazısını okuyun.

IE5 retrofit projesinde pano içine frekans sürücüsü eklenmesi ve kablolama

Kazanç ve Geri Ödeme: Kavramsal Çerçeve

IE5 retrofitinin en güçlü argümanı enerji tasarrufudur. Eski IE1/IE2 motor ile IE5 paketi arasındaki verim farkı, motorun yıllık çalışma saatine ve yük profiline göre değişen oranlarda elektrik tüketimini düşürür. Çalışma saati ne kadar yüksekse ve yük profili kısmi yükte ne kadar değişkense, IE5'in kısmi yük üstünlüğü o kadar belirgin kazanç sağlar. Tasarrufu doğru hesaplamak için etiket verimi ile saha verimi farkı ve yıllık tasarrufu ölçme ve belgeleme yazılarını kullanın.

Kazanç sadece motor veriminden gelmez. Eğer mevcut uygulama sabit hızda çalışan bir pompa veya fan ise ve süreç aslında değişken debi gerektiriyorsa, sürücü eklenmesi tek başına büyük tasarruf yaratır. Çünkü afinite yasasına göre devri düşürmek, gücü kübik oranda azaltır. Yani retrofit ile hem motor verimi yükselir hem de süreç kontrolü iyileşir. VFD ile pompa ve fanda sağlanan ek tasarruf için afinite yasasıyla VFD tasarrufu yazısı kavramsal kazancı net gösterir.

Geri ödeme süresi; yatırım bedeli ile yıllık tasarrufun oranıdır. Burada sabit fiyat vermek doğru değildir, çünkü güç, çalışma saati ve enerji birim maliyeti tesise göre değişir. Ancak genel kural şudur: yüksek güçlü, 7/24 çalışan ve kısmi yükte çalışan motorlarda geri ödeme en hızlıdır. Düşük çalışan ve sabit yüklü küçük motorlarda ise sürücü maliyeti geri ödemeyi uzatabilir. Toplam sahip olma maliyetini bütüncül görmek için TCO nasıl hesaplanır ve yatırım önceliklendirmesi için ISO 50001 ve motor verimliliği içerikleri yararlıdır. Reaktif ceza ve güç faktörü tarafını da güç faktörü ve reaktif ceza yazısında ele aldık.

Retrofitte Sık Yapılan Hatalar

Sahada en sık karşılaşılan hata, motoru değiştirip sürücüyü ihmal etmektir; IE5 motor sürücüsüz dönmez ve proje yarım kalır. İkinci sık hata, sürücü kablosunu ekransız çekmek ve EMC filtresini atlamaktır; bu durumda hem elektriksel parazit hem de sargı zorlanması ortaya çıkar. Üçüncü hata, autotune adımının atlanmasıdır; motor öğretilmeden çalıştırıldığında titreşim ve ısınma görülür. Dördüncü hata ise mil ve ayak ölçülerini sahada değil katalogdan varsaymaktır; bu da montaj gününde sürpriz gecikmeye yol açar. Bu hataların tamamı, sipariş öncesi yapılan ölçüm ve doğrulama ile önlenebilir. Genel satın alma hataları için elektrik motoru alırken yapılan hatalar yazısını okuyun.

Soğutma da retrofitte gözden kaçan bir konudur. IE5 motor sürücü ile düşük devirlerde çalıştığında, mil ucundaki kendi fanı daha az hava üfler. Sürekli düşük devirde ve yüksek torkla çalışacaksa, harici (cebri) soğutma fanı gerekebilir. Motor sargısının aşırı ısınmadığını izlemek için PT100 veya PTC termistör kullanımı önerilir; bu konuda motor sıcaklık izleme yazısı yol gösterir. Görev tipinin doğru seçilmesi için görev tipi S1-S6 seçimi içeriğini de inceleyin.

Retrofit Ne Zaman Mantıklıdır?

IE5 retrofiti her motor için aynı oranda mantıklı değildir. Çok düşük güçlü ve az çalışan bir motorda sürücü maliyeti tasarrufu geç karşılar. Buna karşılık değişken debili pompa-fan uygulamaları, sürekli çalışan büyük güçler ve hassas hız kontrolü gereken hatlar retrofit için ideal adaylardır. Karar verirken 132 kW üzeri IE5 yatırım geri ödeme ve 7,5 kW altı IE5 mantıklı mı yazılarındaki eşik mantığını kullanın. Eski motoru sardırmak yerine yenilemenin gerekçesi için motor sardırmak mı yeni almak mı içeriğini okuyun. Enerji verimliliği denetimine hazırlık yapıyorsanız motor envanteri çıkarma yazısı da retrofit önceliğini belirlemenize yardımcı olur.

IE5'e Alternatif: IE4 Retrofit

Her uygulama IE5 gerektirmez. Eğer doğrudan şebekeden (DOL) çalışan sabit hızlı bir uygulamanız varsa ve sürücü maliyetinden kaçınmak istiyorsanız, IE4 asenkron motorla retrofit de güçlü bir seçenektir. IE4 motorlar sürücüsüz de çalışabilir; bu da pano değişikliğini sadeleştirir ve yatırım bedelini düşürür. Bu kıyas için IE4 geçiş kararı ve eski motoru IE4 ile değiştirmek yazılarını öneririz. IE4 ile IE5 aynı verim hedefine farklı teknolojilerle ulaşır; IE4 asenkron mu senkron relüktans mı yazısı bu farkı açıklar. Ürün gamımızı verimli elektrik motorları ve IE4 elektrik motorları sayfalarından inceleyebilir, ana sayfamız HEM Motor üzerinden tüm kategorilere ulaşabilirsiniz.

Sıkça Sorulan Sorular

IE5 motoru eski motorun yerine sürücüsüz takabilir miyim?

Hayır. IE5 senkron relüktans motorlar şebekeye doğrudan bağlanamaz; mutlaka uygun bir frekans sürücüsüne ihtiyaç duyarlar. Retrofit planınızda motor ve sürücüyü bir paket olarak ele almanız gerekir. Sürücüsüz çalışma gerekiyorsa IE4 asenkron motoru değerlendirin; bu sınıf doğrudan şebekeden çalışabilir.

Retrofitte motor makineye birebir oturur mu?

Çoğu durumda evet, çünkü IE5 motorlar standart IEC gövde ölçülerinde üretilir. Ancak bazı modeller bir gövde büyük olabilir; ayak deliği, mil çapı, mil uzunluğu ve flanş tipini sipariş öncesi mutlaka mevcut motorun etiketi ve boyut çizimiyle karşılaştırın.

Geri ödeme süresini ne belirler?

Üç faktör: motorun gücü, yıllık çalışma saati ve yük profili. Yüksek güçlü, sürekli çalışan ve kısmi yükte değişken çalışan motorlarda geri ödeme en hızlıdır. Sabit hızlı, az çalışan küçük motorlarda ise sürücü maliyeti geri ödemeyi uzatır. Değişken debili pompa-fanlarda sürücünün sağladığı ek tasarruf geri ödemeyi belirgin kısaltır. Bakım tarafında ise SynRM rotorunda sargı ve kafes olmadığı için rotor kaynaklı arıza riski azalır; ancak rulman, yağlama ve hizalama gibi mekanik bakım kalemleri aynen geçerlidir ve sürücünün soğutma fanı ile tozdan korunması da bakım planına eklenmelidir. Periyodik bakım takvimi için bakım ve periyodik kontrol takvimi yazısını öneririz.

Teklif Alın

IE5 retrofit projeniz için motor ve sürücü paketi seçimi, mekanik uyum kontrolü ve teslimat planlaması konusunda destek almak isterseniz bizimle iletişime geçin. +90 (532) 345 49 86 numaralı hattımızdan bize ulaşabilir veya iletişim sayfamız üzerinden talebinizi iletebilirsiniz. Mevcut motorunuzun etiket fotoğrafını ve yıllık çalışma saatini paylaşırsanız, en uygun paketi birlikte belirleyelim.

Satın Alma ve Seçim Kontrol Listesi

  • Mevcut motorun etiket bilgilerini (kW, devir, gerilim, akım, bağlantı, görev tipi) eksiksiz çıkarın.
  • Gövde boyu, mil çapı, mil uzunluğu, kama, ayak delik aralığı ve flanş tipini ölçün.
  • IE5 motorun aynı güçte bir gövde büyük olup olmadığını ve mil merkez yüksekliğini kontrol edin.
  • Motor gücüne uygun, SynRM kontrol modunu destekleyen bir frekans sürücüsü seçin.
  • Panoda sürücü için yer, soğutma, EMC filtresi ve kablo kesitini planlayın.
  • Ekranlı motor kablosu kullanın; uzun mesafede çıkış reaktörünü değerlendirin.
  • Devreye almada autotune adımını uygulayın; titreşim, ısınma ve dönüş yönünü izleyin.
  • Yük profili ve çalışma saatine göre geri ödeme süresini kavramsal olarak değerlendirin.
  • Sürücüsüz çalışma gerekiyorsa IE4 asenkron alternatifini karşılaştırın.
