Name: B5 Flanşlı Elektrik Motorları
Brand: HEM Motor

B5 montajlı elektrik motorları, ayak bağlantısı bulunmayan ve makineye ön kapaktaki büyük flanş üzerinden cıvatalarla doğrudan bağlanan elektrik motorlarıdır. HEM Motor üretimi B5 flanşlı motorlar, redüktör, pompa ve fan bağlantılarında kompakt ve düzgün hizalanmış bir montaj sağlar ve stoktan hızlı teslim edilir.

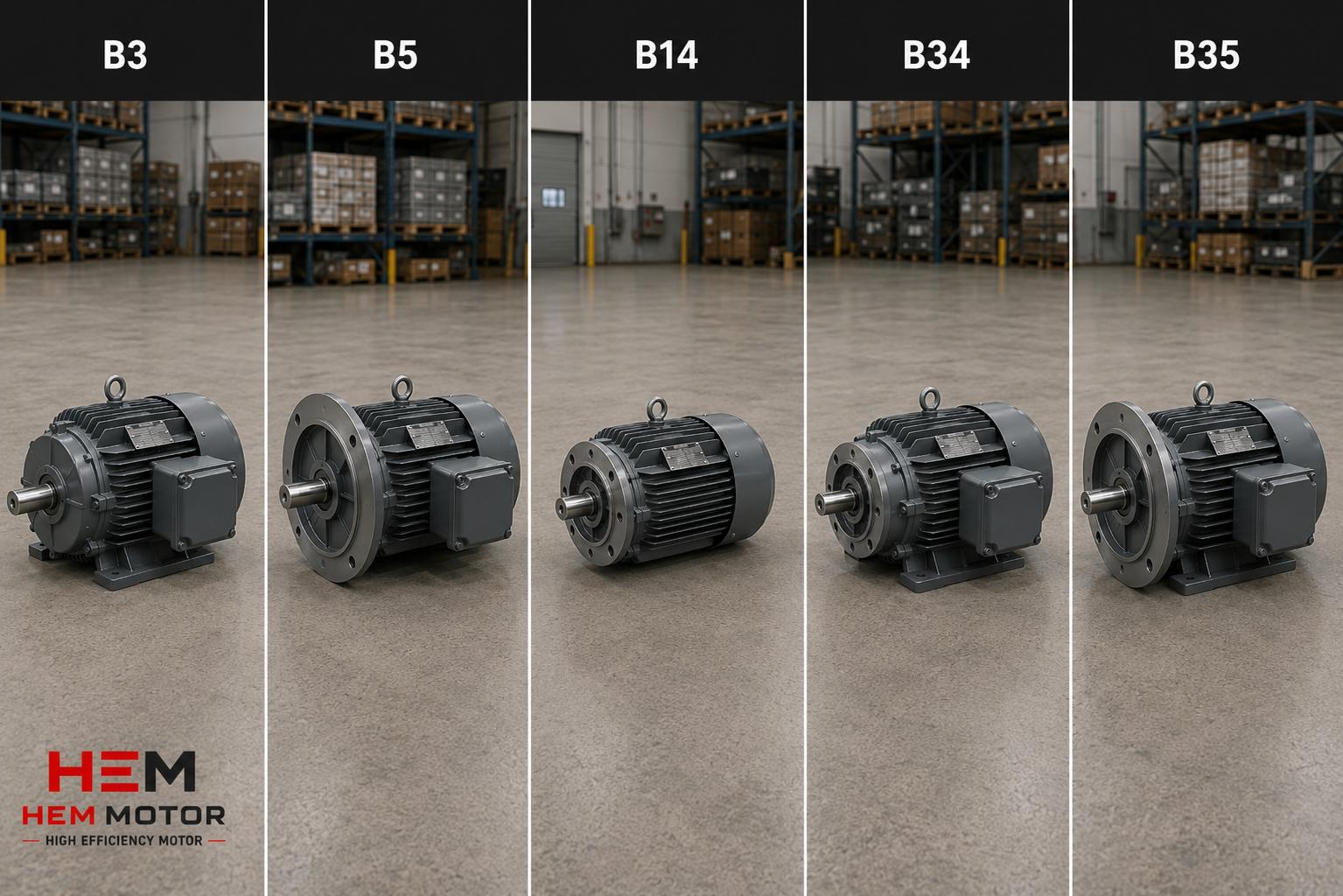

B5 Flanşlı Elektrik Motorları - B5 Montajlı Elektrik Motorları

Teknik Özellikler

Montaj tipi: B5 (büyük flanşlı, ayaksız)
Bağlantı: ön kapaktaki büyük flanş üzerinden, flanş bağlantı delikleri ve cıvatalarla
Güç aralığı: 0,55 – 355 kW
Verimlilik sınıfı: IE3 ve IE4
%100 bakır sargı
Kaliteli rulman kullanımı ve güçlü gövde yapısı
Gövde tipleri: 63 – 355L
Montaj tipi kodları: B3 = ayaklı motor, B5 = büyük flanşlı motor, B35 = ayaklı + büyük flanşlı motor

Flanş ve Mil Ölçü Tanımları

D ölçüsü: Motor mil çapı
E ölçüsü: Motor mil çıkış uzunluğu
M ölçüsü: Flanş bağlantı deliklerinin merkez çapı
N ölçüsü: Flanş merkezleme çıkıntısı çapı
P ölçüsü: Flanş dış çapı
S ölçüsü: Flanş bağlantı delik çapı
Kama ölçüsü: Mil üzerindeki kama kanalı ölçüsü; kaplin, kasnak veya redüktör bağlantısı için önemlidir

B5 Motorlarda Yaygın Flanş ve Mil Ölçüleri

Gövde Tipi	D Mil Çapı	E Mil Boyu	M Flanş Delik Çapı	N Merkezleme Çapı	P Flanş Dış Çapı	S Delik Çapı
63	11 mm	23 mm	115 mm	95 mm	140 mm	10 mm
71	14 mm	30 mm	130 mm	110 mm	160 mm	10 mm
80	19 mm	40 mm	165 mm	130 mm	200 mm	12 mm
90S / 90L	24 mm	50 mm	165 mm	130 mm	200 mm	12 mm
100L	28 mm	60 mm	215 mm	180 mm	250 mm	15 mm
112M	28 mm	60 mm	215 mm	180 mm	250 mm	15 mm
132S / 132M	38 mm	80 mm	265 mm	230 mm	300 mm	15 mm
160M / 160L	42 mm	110 mm	300 mm	250 mm	350 mm	19 mm
180M / 180L	48 mm	110 mm	300 mm	250 mm	350 mm	19 mm
200M / 200L	55 mm	110 mm	400 mm	350 mm	450 mm	19 mm
225S / 225M	60 mm	140 mm	400 mm	350 mm	450 mm	19 mm
250M	65 mm	140 mm	500 mm	450 mm	550 mm	19 mm
280S / 280M	75 mm	140 mm	500 mm	450 mm	550 mm	19 mm
315S / 315M / 315L	80–85 mm	170 mm	600 mm	550 mm	660 mm	24 mm
355M / 355L	100 mm	210 mm civarı	740 mm	680 mm	800 mm	24 mm

Büyük Güçlü B5 Motorlarda Türkiye Piyasasında Yaygın Ölçüler

Güç	Devir	Yaygın Gövde	Yaygın Mil Çapı	Flanş Tipi
250 kW	1500 d/d	315HT / 355 gövde	Ø100 mm	Büyük flanş
315 kW	1500 d/d	355M	Ø100 mm	Büyük flanş
355 kW	1500 d/d	355M / 355L	Ø100 mm	Büyük flanş
400 kW	1500 d/d	355L	Ø100 mm	Büyük flanş

Tablolardaki değerler genel referans niteliğindedir; ölçüler üreticiye, motor serisine, kutup sayısına ve özel tasarıma göre değişebilir. Türkiye piyasasında 315 kW ve 355 kW 1500 devir motorlarda yaygın olarak 355 gövde ve Ø100 mm mil çapı kullanılır. Sipariş öncesinde motor gücü, devir, gövde tipi, mil çapı, mil boyu, kama ölçüsü, flanş çapı ve merkezleme çapı teknik çizim veya katalog ile mutlaka doğrulanmalıdır. Yanlış flanş ölçüsü seçildiğinde motor makineye bağlanmayabilir veya merkezleme hatası oluşabilir; bu durum titreşim, rulman arızası, kaplin kırılması, redüktör girişinde zorlanma veya pompa ve makine performansında düşüş gibi problemlere yol açabilir.

Öne Çıkan Özellikler

Redüktörlü sistemlerde ve direkt akuple bağlantılarda düzgün güç aktarımı; kaplinli, flanşlı ve direkt bağlantılı sistemler için güvenilir çözüm
Ayaksız kompakt yapı ile redüktör, pompa ve fan uygulamalarında yerden tasarruf
Makineye doğrudan ve sağlam flanş bağlantısı
Motor mili ile makine milinin aynı eksende kolay hizalanması ve verimli güç aktarımı
Doğru ölçü seçiminde düşük titreşim ve uzun bağlantı elemanı ömrü
Bakım ve motor değişiminde pratiklik
Ağır çalışma şartlarına uygun tasarım ve IE3/IE4 verimlilik ile enerji tasarrufu

Kullanım Alanları

Redüktör girişleri ve redüktörlü sistemler
Pompalar
Fanlar
Mikser ve karıştırıcılar
Kompresör sistemleri
Paketleme makineleri
Tekstil makineleri
Gıda makineleri
Tarım makineleri
Beton santralleri
Genel makine imalatı
Konveyör sistemleri

Stok ve Sipariş

B5 montajlı elektrik motorları, sipariş öncesi flanş, mil ve gövde ölçüsü kontrolü konusunda teknik destek ile birlikte, HEM Motor üretici güvencesi ve en iyi fiyat garantisiyle stoktan hızlı şekilde teslim edilir. Fiyat ve teklif için bize +90 (532) 345 49 86 numaralı telefondan ulaşabilir veya iletişim sayfası üzerinden talebinizi iletebilirsiniz.
