Name: B3 Bağlantılı Elektrik Motorları
Brand: HEM Motor

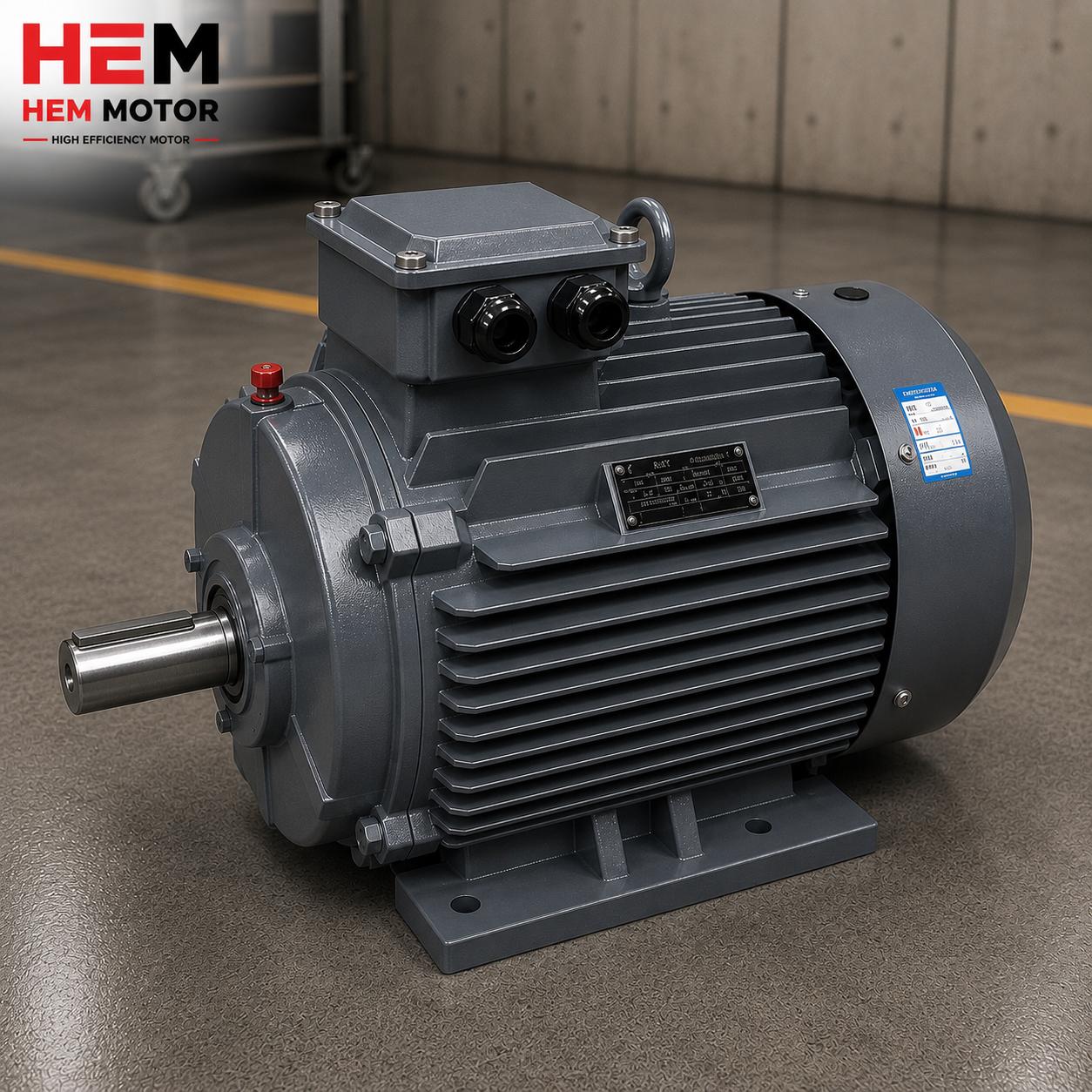

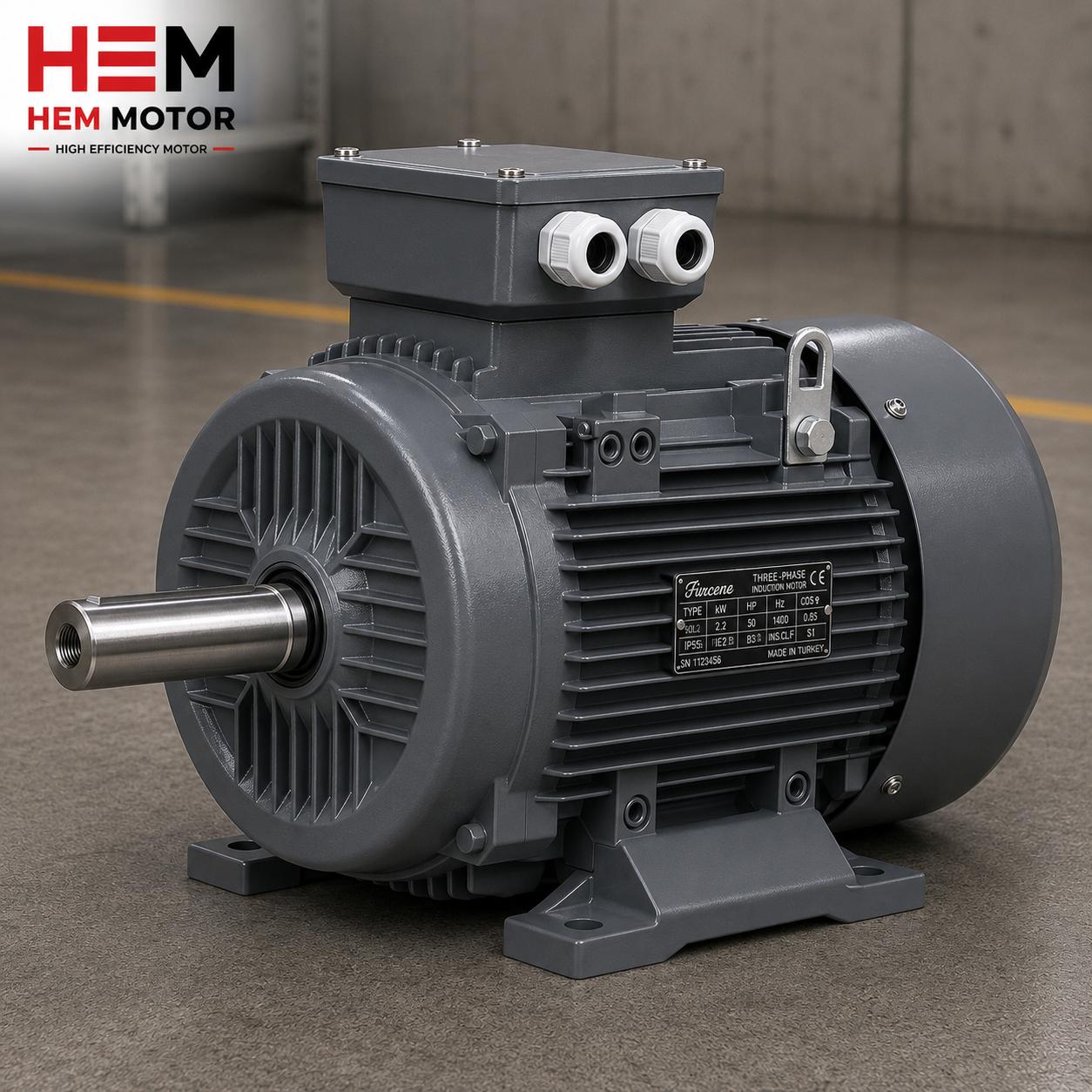

B3 montajlı elektrik motorları, gövde altındaki ayak bağlantıları ile makine şasesine, çelik platforma, beton zemine veya motor kaidesine doğrudan sabitlenen, sanayide en yaygın kullanılan ayaklı motor tipidir. HEM Motor üretimi B3 motorlar, yatay çalışan makinelerde güvenli ve sağlam montaj imkânı sunar ve stoktan hızlı teslim edilir.

B3 Bağlantılı Elektrik Motorları - B3 Montajlı Elektrik Motorları

Teknik Özellikler

Montaj tipi: B3 (ayaklı motor)
Bağlantı: gövde altındaki ayaklar üzerinden şaseye, platforma, zemine veya motor kaidesine
Gövde tipleri: 63 – 355L (315HT dahil)
Kayış-kasnak, kaplin ve redüktör bağlantılarına uygun mil ve kama yapısı
Büyük güçlerde (315 kW ve 355 kW, 1500 d/d) Türkiye piyasasında yaygın olarak 355 gövde ve Ø100 mm mil çapı
Montaj tipi kodları: B3 = ayaklı motor, B5 = büyük flanşlı ayaksız motor, B35 = ayaklı + büyük flanşlı motor

Ayak ve Mil Ölçü Tanımları

H ölçüsü: Motor mil merkezinin ayak tabanına olan yüksekliği
A ölçüsü: Ayak bağlantı deliklerinin enine mesafesi
B ölçüsü: Ayak bağlantı deliklerinin boyuna mesafesi
D ölçüsü: Motor mil çapı
E ölçüsü: Motor mil çıkış uzunluğu
K ölçüsü: Ayak bağlantı delik çapı
Kama ölçüsü: Mil üzerindeki kama kanalı ölçüsü; kasnak, kaplin veya redüktör bağlantısı için önemlidir

B3 Motorlarda Yaygın Ölçüler

Gövde Tipi	H Mil Yüksekliği	A Ayak Genişliği	B Ayak Boyu	D Mil Çapı	E Mil Boyu
63	63 mm	100 mm	80 mm	11 mm	23 mm
71	71 mm	112 mm	90 mm	14 mm	30 mm
80	80 mm	125 mm	100 mm	19 mm	40 mm
90S	90 mm	140 mm	100 mm	24 mm	50 mm
90L	90 mm	140 mm	125 mm	24 mm	50 mm
100L	100 mm	160 mm	140 mm	28 mm	60 mm
112M	112 mm	190 mm	140 mm	28 mm	60 mm
132S	132 mm	216 mm	140 mm	38 mm	80 mm
132M	132 mm	216 mm	178 mm	38 mm	80 mm
160M	160 mm	254 mm	210 mm	42 mm	110 mm
160L	160 mm	254 mm	254 mm	42 mm	110 mm
180M	180 mm	279 mm	241 mm	48 mm	110 mm
180L	180 mm	279 mm	279 mm	48 mm	110 mm
200M	200 mm	318 mm	267 mm	55 mm	110 mm
200L	200 mm	318 mm	305 mm	55 mm	110 mm
225S	225 mm	356 mm	286 mm	60 mm	140 mm
225M	225 mm	356 mm	311 mm	60 mm	140 mm
250M	250 mm	406 mm	349 mm	65 mm	140 mm
280S	280 mm	457 mm	368 mm	75 mm	140 mm
280M	280 mm	457 mm	419 mm	75 mm	140 mm
315S	315 mm	508 mm	406 mm	85 mm	170 mm
315M	315 mm	508 mm	457 mm	85 mm	170 mm
315L	315 mm	508 mm	508 mm	85 mm	170 mm
315HT	315 mm	Üreticiye göre değişir	Üreticiye göre değişir	100 mm	210 mm civarı
355M	355 mm	610 mm	560 mm civarı	100 mm	210 mm civarı
355L	355 mm	610 mm	630 mm civarı	100 mm	210 mm civarı

315 kW ve 355 kW Motorlarda Türkiye Piyasasında Yaygın Ölçüler

Güç	Devir	Yaygın Gövde	Türkiye’de Yaygın Mil Çapı	Not
250 kW	1500 d/d	315HT / 355 gövde	Ø100 mm	Üreticiye göre değişebilir
315 kW	1500 d/d	355M	Ø100 mm	Türkiye’de yaygın kullanılan ölçü
355 kW	1500 d/d	355M / 355L	Ø100 mm	Sipariş öncesi çizim kontrolü gerekir
400 kW	1500 d/d	355L	Ø100 mm	Ağır hizmet uygulamalarında tercih edilir

Tablolardaki değerler genel referans niteliğindedir; ölçüler üreticiye, motor serisine, kutup sayısına ve özel tasarıma göre değişebilir. Aynı kW gücündeki iki motor farklı gövde ölçülerinde üretilebileceği için, motor değişimlerinde eski motorun etiketi, gövde tipi, ayak bağlantı aralıkları, mil çapı, mil boyu, kama ölçüsü ve mil yüksekliği sipariş öncesinde mutlaka kontrol edilmelidir. Yanlış gövde veya yanlış mil ölçüsü seçilirse motor makineye oturmayabilir, kaplin hizası bozulabilir, kayış-kasnak sistemi düzgün çalışmayabilir veya bağlantı delikleri mevcut şaseye denk gelmeyebilir.

Öne Çıkan Özellikler

Sağlam ayak bağlantısı ile makine üzerine güvenli montaj
Yatay çalışma konumu sayesinde kolay bakım ve servis
Pratik söküm, değişim ve yeniden hizalama imkânı
Kaplinli bağlantılarda, kayış-kasnak sistemlerinde ve redüktör girişlerinde pratik çözüm
Doğru gövde ve mil ölçüsü seçiminde verimli güç aktarımı, düşük titreşim ve azaltılmış rulman arıza riski
Ağır sanayi uygulamalarında güvenilir performans

Kullanım Alanları

Fanlar
Pompalar
Kompresörler
Konveyör sistemleri
Redüktörlü makineler
Kırıcılar ve elek makineleri
Beton santralleri
Tarım ve yem makineleri
Paketleme makineleri
Tekstil makineleri
Ağaç işleme makineleri
Genel makine imalatı

Stok ve Sipariş

B3 montajlı elektrik motorları, sipariş öncesi gövde, ayak ve mil ölçüsü kontrolü konusunda teknik destek ile birlikte, HEM Motor üretici güvencesi ve en iyi fiyat garantisiyle stoktan hızlı şekilde teslim edilir. Fiyat ve teklif için bize +90 (532) 345 49 86 numaralı telefondan ulaşabilir veya iletişim sayfası üzerinden talebinizi iletebilirsiniz.
