Toz boya ve elektrostatik kaplama hatları; metal mobilyadan beyaz eşyaya, otomotiv yan sanayisinden alüminyum profile kadar çok geniş bir yelpazede yüzey kalitesini belirleyen kritik üretim hatlarıdır. Bu hatların kalbinde ise gözden kaçan ama sürekli çalışması gereken bir grup elektrik motoru vardır: askılı (monoray) konveyörü hareket ettiren redüktörlü motor, pişirme/kürleme fırınının iç havasını dolaştıran sirkülasyon fanı motoru ve toz fazlasını geri kazanan kabin siklon/aspiratör fanı motoru. Bu üç motor doğru kW, doğru kutup/devir, doğru koruma ve izolasyon sınıfıyla seçilmediğinde; hat durur, boya kalitesi düşer ve fire artar. Bu yazıda toz boya hattının her bir motorunu ayrı ayrı ele alıyor, seçim kriterlerini, tedarik ve termin notlarını ve verimli elektrik motorları ile sonsuz dişli redüktörler arasındaki eşleştirmeyi sektörel bir gözle anlatıyoruz.
Toz Boya Hattının Üç Ana Motor Grubu
Bir elektrostatik kaplama hattını planlarken motorları üç işlevsel gruba ayırmak, hem seçim hem de yedek parça stratejisini kolaylaştırır. Birinci grup, parçaları ön işlem, kabin, fırın ve soğutma istasyonları arasında taşıyan askılı monoray konveyör tahriki; ikinci grup, fırın içindeki sıcak havayı homojen dağıtan sirkülasyon fanı; üçüncü grup ise toz geri kazanımını sağlayan kabin siklon ve aspiratör fanıdır. Her grubun çalışma sıcaklığı, devir ihtiyacı ve ortam tozluluğu farklı olduğundan, hepsine aynı motoru takmak hatalı bir yaklaşımdır. Doğru çözüm, her istasyonun yükünü ayrı değerlendirip uygun gövde, kutup ve koruma sınıfını belirlemekten geçer.

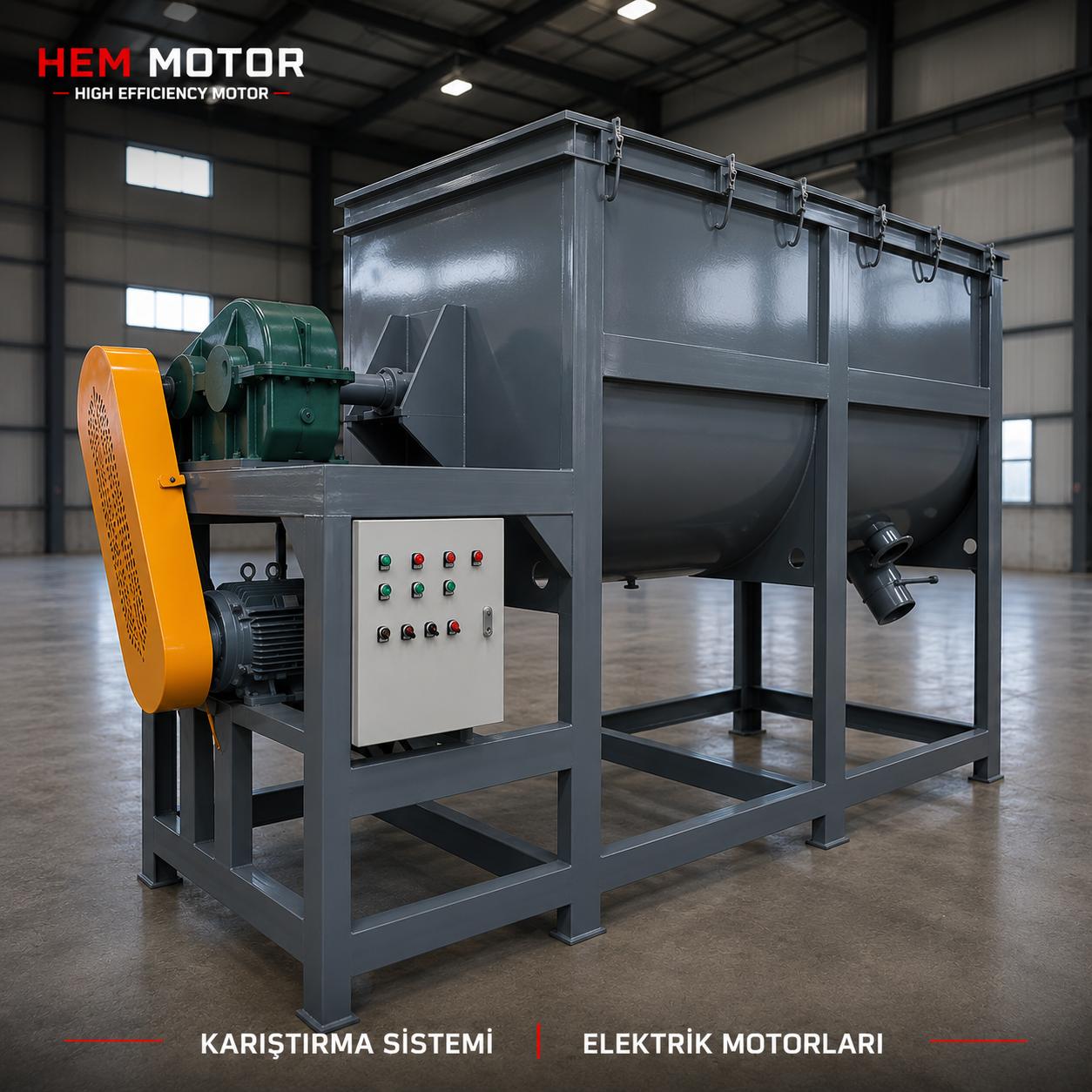

Bu üç ana grubun yanında, ön işlem (yağ alma, fosfatlama, durulama) banyolarında karıştırıcı ve pompa motorları, kurutma fırınında ek fanlar ve soğutma tünelinde tavan fanları da bulunur. Ancak hattın ritmini ve boya kalitesini doğrudan belirleyen unsurlar yukarıdaki üç motordur; bu nedenle yatırım ve yedek parça önceliğini bu gruplara vermek mantıklıdır. Hattın toplam güç ihtiyacını çıkarırken, bu motorların güç aralığının 0,55 kW ile 30 kW arasında yoğunlaştığını, büyük tünel fırınlarda ise tek bir sirkülasyon fanının 11–22 kW seviyelerine ulaşabileceğini göz önünde bulundurmak gerekir. Her motorun görev tipi (sürekli S1 ya da aralıklı S6), çalışma ortamının sıcaklık ve tozluluğu ile birlikte değerlendirildiğinde, uzun ömürlü ve arızasız bir hat kurmak mümkün olur.
Askılı (Monoray) Konveyör Redüktörlü Motoru
Toz boya hattının iskeleti, tavandan asılı ray üzerinde ilerleyen monoray konveyördür. Parçalar askılara takılır ve sabit, düşük bir hızla istasyonları dolaşır. Bu hareketi sağlayan motor çıkış devri düşük (genellikle 5–60 d/dk bandında) fakat momenti yüksek olmalıdır; dolayısıyla doğrudan bir asenkron motor değil, mutlaka bir redüktörlü motor kullanılır.
Redüktör Tipi: Sonsuz Dişli mi Konik Helisel mi?
Konveyör hızının çok düşük olduğu ve kendinden kilitleme (geri kaçmama) istenen hatlarda sonsuz dişli redüktör (HEM30–HEM130 gövde, oran 1/7,5 – 1/100) ekonomik ve kompakt bir çözümdür. Daha yüksek verim, sürekli ağır yük ve 90° açılı çıkış gerektiren büyük hatlarda ise konik helisel redüktör (K serisi) tercih edilir. Motor ile redüktörün doğru eşleştirilmesi, IEC flanş ve mil uyumuna bağlıdır; bu konuda sonsuz dişli redüktöre motor eşleştirme rehberimiz adım adım yol gösterir. Ayrıca hattınız için redüktörlü motor mu yoksa ayrı motor ve redüktör mü alınması gerektiğini değerlendirmek, hem maliyet hem de yedek parça yönetimi açısından önemlidir.
Redüktör oranını belirlerken hesabı şu sırayla yapmak doğru sonucu verir: önce zincir veya tahrik dişlisinin adım çapından konveyör hattının lineer hızı için gerekli çıkış devri bulunur, ardından motorun nominal devri (örneğin 4 kutupta 1450 d/dk) bu çıkış devrine bölünerek redüktör oranı çıkarılır. Toz boya hatlarında lineer hız çoğunlukla 1–4 m/dk bandında olduğundan, oran kolaylıkla 1/40 ile 1/100 arasına ulaşabilir; bu da sonsuz dişli redüktörü doğal bir aday yapar. Helisel-sonsuz (HEM H serisi) çözümler ise sonsuz dişlinin kompaktlığı ile helisel kademenin yüksek verimini birleştirerek, orta-büyük hatlarda ısınmayı azaltan bir ara seçenek sunar. Servis faktörü (SF) seçiminde, konveyörün gün içinde defalarca durup kalkmasından kaynaklanan darbe yükleri dikkate alınmalı ve redüktör en az 1,4–1,5 servis faktörüyle boyutlandırılmalıdır.
Fren Motoru Opsiyonu
Konveyörün belirli istasyonlarda hassas konumlanması ya da elektrik kesintisinde askıların salınımla kaymaması gerektiğinde, fren motoru opsiyonu devreye girer. Elektromanyetik frenli motor, durma anında milin serbest dönmesini engeller ve özellikle eğimli ray geçişlerinde güvenliği artırır. Konveyör ve vinç uygulamalarında IE4 fren motoru tedariki yazımızda fren torku ve besleme detaylarını bulabilirsiniz. Acil arıza durumunda hattı durdurmamak için, konveyör motoru acil ikame ve değişim sürecini önceden planlamak hat sürekliliği için kritiktir.
VFD ile Hız Ayarı
Modern toz boya hatlarında konveyör hızı, parça yoğunluğuna ve fırın çevrim süresine göre ayarlanabilir olmalıdır. Bu nedenle monoray tahrik motoru çoğunlukla bir frekans sürücüsü (VFD) üzerinden çalıştırılır. Sürücü uyumlu sargı ve izolasyon seçildiğinde, motor düşük frekanslarda dahi kararlı moment üretir. VFD ile asenkron motor sürme ve düşük devirli yüksek kutuplu motor seçenekleri, hat hızının esnek yönetimi için referans alınmalıdır.
Pişirme / Kürleme Fırını Sirkülasyon Fanı Motoru
Toz boyanın parça yüzeyine kürlenmesi (polimerizasyon), genellikle 160–220 °C aralığında çalışan bir fırında gerçekleşir. Fırın içindeki sıcaklığın her noktada eşit olması, boya kalitesinin ana koşuludur; bunu sağlayan da sirkülasyon fanlarıdır. Bu fanları döndüren motorlar, hattın en zorlu termal ortamında çalışır ve özel önlem gerektirir. Sıcaklık dağılımının bozulması; bazı parçalarda yetersiz kürlenme (yumuşak film, düşük yapışma), bazılarında ise aşırı pişme (sararma, parlaklık kaybı) anlamına gelir. Bu yüzden fırın fanı motoru, hattın belki de en kritik tek motorudur ve seçiminde asla taviz verilmemelidir.
Yüksek Sıcaklık ve İzolasyon Sınıfı
Fırın fanı motorunda standart F sınıfı izolasyon çoğu zaman yetersiz kalır; sıcak bölgede çalışacak motorlarda H sınıfı izolasyon ve gerektiğinde derating (güç düşürme) uygulanır. Motorun mümkün olduğunca fırın gövdesinin dışına, milin fırın içine uzandığı bir düzende monte edilmesi tercih edilir; böylece sargı, doğrudan kürleme sıcaklığına maruz kalmaz. Sıcak ve tozlu ortamda motor izolasyon sınıfı ile IE3 motor sargı izolasyon sınıfı F/H yazılarımız, sıcaklık-izolasyon ilişkisini ayrıntılı açıklar. Pik döküm gövde, yüksek sıcaklıkta ısıyı dağıtması ve titreşime dayanımı nedeniyle fırın fanlarında öne çıkar.
Fan Tipi ve Devir Seçimi

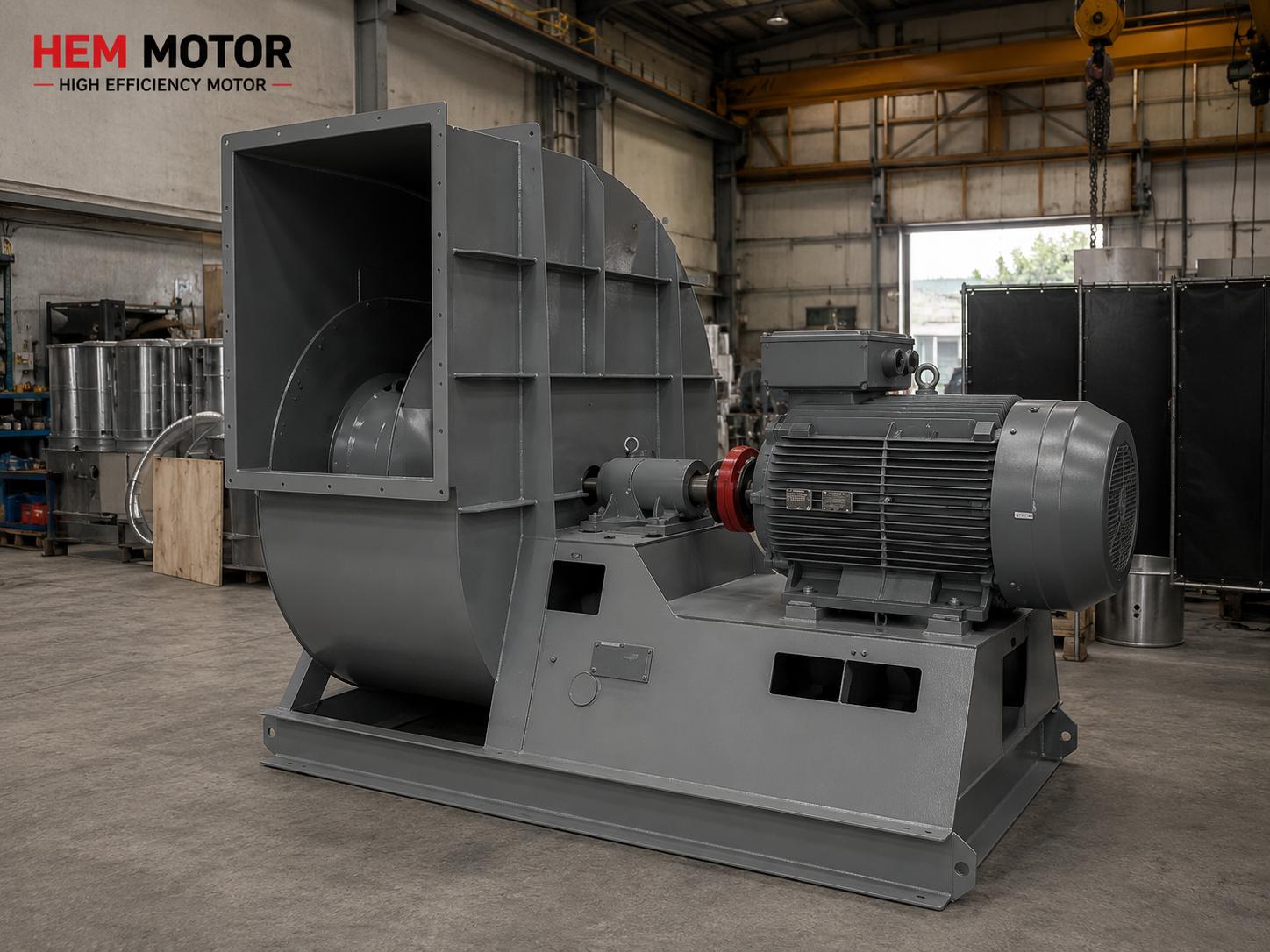

Sirkülasyon fanları genellikle santrifüj veya aksiyal tiptedir ve istenen debi/basınca göre 1500 d/dk (4 kutup) ya da 1000 d/dk (6 kutup) seçilir. Fan motorunun seçiminde sadece debi değil, sıcak havanın yoğunluğu da hesaba katılmalıdır. Santrifüj ve aksiyal fan motoru seçimi rehberimiz, fırın sirkülasyon fanı için kW ve kutup belirleme adımlarını içerir. Benzer yüksek sıcaklık prensipleri, tünel ve jet fan motoru uygulamalarında da geçerlidir.
Kabin Geri Kazanım Siklon ve Aspiratör Fanı Motoru
Elektrostatik kabinde parçaya yapışmayan toz boya, geri kazanım (recovery) sistemi sayesinde tekrar kullanılır. Kabin havasını siklon ve filtre ünitesine çeken aspiratör fanı, bu sistemin motorudur. Bu motor, havada yoğun toz partikülü bulunan bir ortamda çalıştığı için en önemli kriteri koruma sınıfıdır. Geri kazanım veriminin yüksek olması; hem boya maliyetini düşürür hem de kabin içi temizliğini koruyarak renk geçişlerinde kontaminasyonu azaltır. Bu nedenle aspiratör fanının debisi, kabin hacmi ve hava hızı (genellikle açıklıklarda 0,4–0,6 m/s emniyet hızı) dikkate alınarak doğru boyutlandırılmalı; motor da bu debiyi karşılayacak kW ve devirde seçilmelidir.
Toz Ortamı ve IP Koruma Sınıfı
Kabin aspiratör motorunda standart IP55 çoğu zaman yeterlidir; ancak ince toz boyanın yoğun olduğu ortamlarda IP56 veya IP65 talep edilebilir. Doğru koruma sınıfı seçimi, motor ömrünü doğrudan etkiler. Elektrik motoru IP koruma sınıfı seçimi yazımız, tozlu ortam için IP rakamlarının ne anlama geldiğini açıklar. Toz toplama ve geri kazanım fanları için aspiratör ve toz toplama fan motoru seçimi rehberi, debi-basınç hesabını ve koruma seçimini bir arada ele alır.
Sürekli Çalışma ve Görev Tipi
Aspiratör fanı, hat çalıştığı sürece durmadan dönmelidir; bu nedenle S1 sürekli görev tipi ve sağlam rulman seçimi şarttır. Çoğunlukla 2900 d/dk (2 kutup) ya da 1450 d/dk (4 kutup) ile çalışır; siklon basınç kaybına göre kW belirlenir. Motorun aşırı yük, faz kaybı ve sıcaklığa karşı korunması için elektrik motoru koruma donanımları hattın sürekliliği açısından ihmal edilmemelidir. Filtrelerin zamanla tıkanması sistem direncini artırdığından, fan motoru seçilirken çalışma noktasının fan eğrisi üzerinde verimli bölgede kalmasına ve motorun kısmi yükte de kararlı çalışmasına dikkat edilir. Yıldız-üçgen ya da softstarter ile yumuşak yol verme, büyük güçteki aspiratör motorlarında hem şebeke darbesini hem de mekanik zorlanmayı azaltır. Yüksek rakımlı ya da sıcak tesislerde derating uygulanarak motorun anma gücünden bir miktar pay bırakmak, uzun ömür için sağlıklı bir yaklaşımdır.
Verimlilik ve Enerji: IE3, IE4, IE5
Toz boya hattındaki üç motor grubu da günde uzun saatler çalıştığından, verimlilik sınıfı doğrudan enerji faturasına yansır. Standart olarak IE3 Premium, talep üzerine IE4 Süper Premium ve senkron relüktans teknolojisiyle IE5 Ultra Premium seçenekleri mevcuttur. Özellikle sürekli dönen fırın ve aspiratör fanlarında yüksek verimlilik sınıfı, birkaç yıl içinde kendini amorti eder. Otomotiv yan sanayisi gibi yoğun üretim yapan tesisler için pres ve CNC motor tedariki deneyimimiz, aynı titizlikle kaplama hatlarına da uygulanır.
Verimlilik kazancını somutlaştırmak gerekirse: günde 16 saat, yılda 300 gün çalışan bir fan motorunun yıllık çalışma süresi 4800 saati bulur. IE3 ile IE4 arasındaki birkaç puanlık verim farkı, bu çalışma saatinde önemli bir enerji tasarrufuna dönüşür. Tüm motorlar %100 bakır sargı, güçlendirilmiş rulman ve düşük titreşim özellikleriyle üretildiğinden, yüksek verimlilik sınıfı yalnızca enerji değil bakım ve duruş maliyetini de düşürür. Hattınızın enerji profilini çıkarırken, sürekli çalışan fanlara IE4/IE5, aralıklı çalışan yardımcı motorlara IE3 atanması dengeli bir yatırım stratejisidir.
Montaj Tipleri ve Gövde Seçimi
Konveyör tahrikinde genellikle B5 büyük flanş ya da B35 (ayak+flanş) redüktör girişi kullanılır; fırın ve kabin fanlarında ise fan göbeğine göre B3 ayaklı ya da B5 flanşlı montaj seçilir. Gövde malzemesinde ağır hizmet ve yüksek sıcaklık için pik döküm, kompakt düşük güçlerde alüminyum tercih edilir. Doğru bağlantı şeklini belirlemek için elektrik motoru bağlantı şekilleri sayfamızdaki B3/B5/B14/B35 seçeneklerini inceleyebilirsiniz. Yüksek verimli gövdeler için verimli elektrik motorları, açılı tahrik için helisel sonsuz dişli redüktörler uygun başlangıç noktalarıdır.
Toz Boya Hattı Motoru Seçim ve Satın Alma Kontrol Listesi
- Konveyör için gerekli çıkış devri (d/dk) ve moment; redüktör oranı (1/7,5 – 1/100) belirlendi mi?
- Redüktör tipi seçildi mi? Kendinden kilitleme için sonsuz dişli, yüksek verim için konik helisel.
- Konveyörde fren motoru gerekiyor mu (eğimli ray, hassas konumlama, kesinti güvenliği)?
- Fırın fanı motorunda izolasyon sınıfı H mi seçildi, motor sıcak bölge dışına mı monte edilecek?
- Fırın ve aspiratör fanı için kW, kutup/devir (4 veya 6 kutup) ve debi-basınç hesabı yapıldı mı?
- Kabin aspiratör motorunun koruma sınıfı (IP55 / IP56 / IP65) toz yoğunluğuna göre seçildi mi?
- Konveyör hız ayarı için VFD ve sürücü uyumlu sargı planlandı mı?
- Verimlilik sınıfı (IE3/IE4/IE5) enerji maliyetine göre değerlendirildi mi?
- Montaj tipi (B3/B5/B35) ve gövde malzemesi (pik döküm/alüminyum) netleşti mi?
- Kritik motorlar için yedek stok ve hızlı teslimat/termin planı oluşturuldu mu?
Teklif sürecini hızlandırmak için teklif isterken verilecek bilgiler yazımızdaki kontrol listesini doldurmanız, doğru motorun hızlıca belirlenmesini sağlar.
Sıkça Sorulan Sorular
Toz boya fırını sirkülasyon fanı motorunda hangi izolasyon sınıfı gerekir?
Fırın 160–220 °C aralığında çalıştığından, standart F sınıfı yerine çoğunlukla H sınıfı izolasyon önerilir. Motorun mümkün olduğunca fırın gövdesinin dışına, milin içeri uzandığı şekilde monte edilmesi sargıyı korur. Yüksek sıcaklıkta ısı dağıtımı için pik döküm gövde tercih edilir.
Monoray konveyör için redüktörlü motor mu, ayrı motor ve redüktör mü almalıyım?
Düşük çıkış devri ve yüksek moment gerektiğinden her durumda redüktör kullanılır. Kompakt, ekonomik ve kendinden kilitlemeli çözüm için redüktörlü motor (sonsuz dişli) uygundur; yüksek verim ve ağır sürekli yükte konik helisel redüktör tercih edilir. Yedek parça yönetiminize göre tek paket veya ayrı bileşen seçebilirsiniz.
Kabin aspiratör motorunda IP55 yeterli mi?
Çoğu uygulamada IP55 yeterlidir; ancak ince toz boyanın havada yoğun olduğu ortamlarda IP56 veya IP65 koruma sınıfı talep edilebilir. Doğru IP seçimi, toz girişine bağlı arızaları azaltır ve motor ömrünü uzatır.
