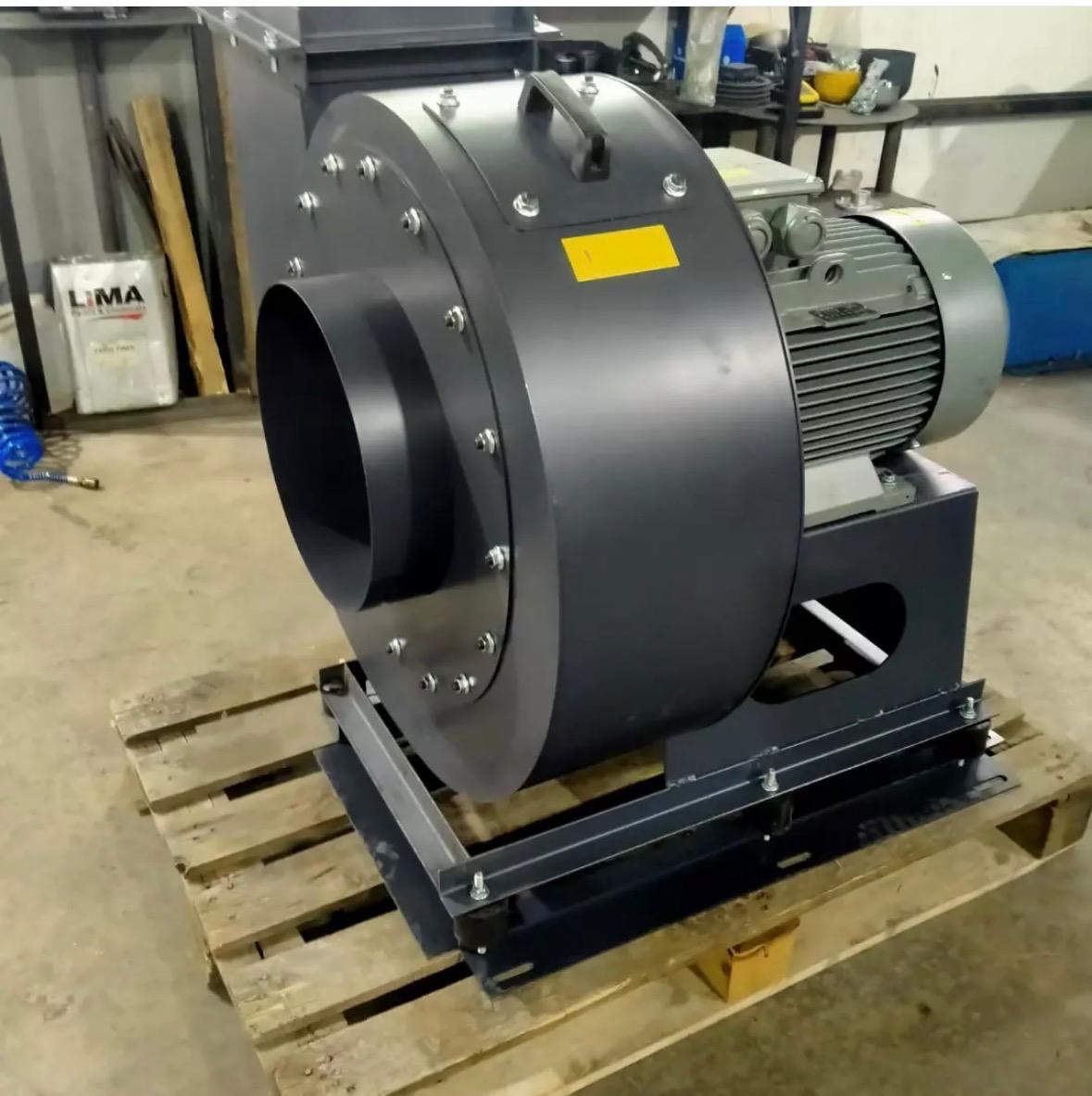

Tünel, metro ve otoyol jet fan sistemleri, normal şartlarda hava sirkülasyonunu ve egzoz gazı seyreltmesini sağlar; bir yangın anında ise dumanı kontrollü biçimde tahliye ederek can güvenliği için kritik bir görev üstlenir. Bu nedenle jet fan motorları, sıradan bir fan motorundan tamamen farklı bir gereksinim setine sahiptir: yüksek sıcaklığa belirli süre dayanma (F300/F400), her iki yönde çalışabilme ve dış ortam koşullarına karşı koruma. Bu rehberde tünel, metro ve otoyol jet fan motorlarını teknik gereksinim gereksinim ele alıyor; F300 ve F400 sıcaklık sınıflarının ne anlama geldiğini, çift yönlü (reversible) çalışmanın neden şart olduğunu ve proje bazlı tedariki nasıl planlayacağınızı anlatıyoruz.
Jet Fan Motorunun İki Görevi: Havalandırma ve Duman Tahliye
Jet fan motorları çift görevli sistemlerdir. Birinci görev, normal işletmede tünel içi havayı temiz tutmak ve egzoz gazlarını seyreltmektir; bu görevde fan düşük veya orta hızda, uzun saatler çalışır. İkinci ve hayati görev, yangın anında devreye girerek dumanı tünelin belirli bir yönüne doğru tahliye etmek ve tahliye yolunu temiz tutmaktır. Bu ikinci görev, motorun yüksek sıcaklıkta belirli bir süre çalışmaya devam edebilmesini zorunlu kılar.
Aynı mantık AVM, otopark ve kapalı hacimlerdeki duman tahliye sistemlerinde de geçerlidir; bu sistemlerin tedarik mantığını duman tahliye fan motoru tedarik rehberimizde ayrıntılı ele aldık. Jet fan uygulaması, bu prensiplerin tünel ve metro gibi uzun, kapalı geometrilere uyarlanmış halidir.

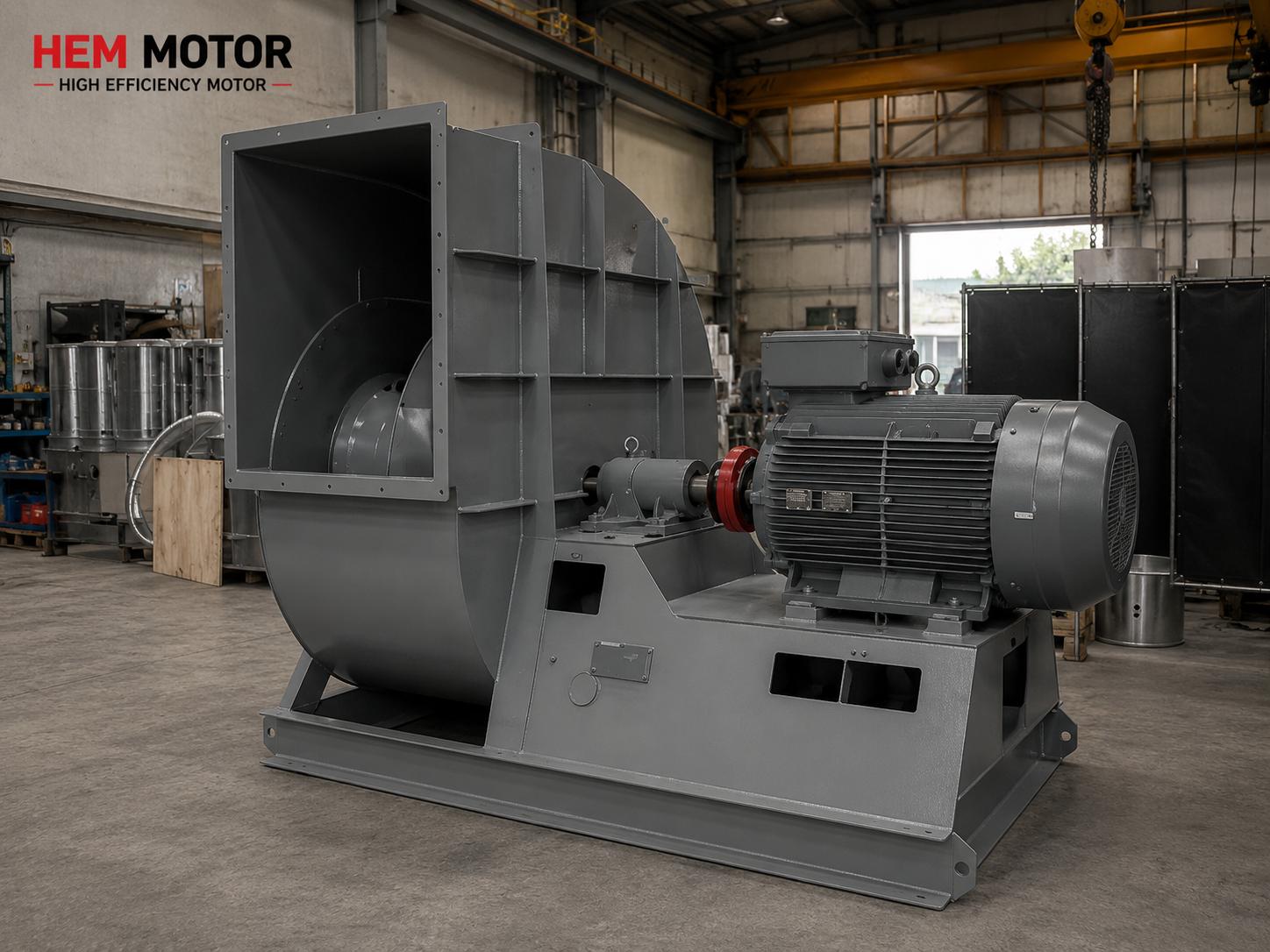

F300 ve F400: Yüksek Sıcaklık Sınıfları Ne Anlama Gelir?
Duman tahliye motorlarında en kritik teknik değer, yüksek sıcaklık dayanım sınıfıdır. Bu sınıf, motorun belirli bir sıcaklıkta ne kadar süre çalışmaya devam edebileceğini ifade eder:
- F300: Motor, 300 derecede 2 saat boyunca çalışmaya devam edebilir.
- F400: Motor, 400 derecede 2 saat boyunca çalışmaya devam edebilir.
Hangi sınıfın gerektiği, projenin yangın senaryosuna ve ilgili yönetmeliğe göre belirlenir. Daha uzun ve yoğun trafikli tünellerde, yüksek yangın yükü nedeniyle genellikle F400 talep edilir; daha kısa geçişlerde F300 yeterli olabilir. Bu yüksek sıcaklık dayanımını sağlamak için motorun izolasyon sınıfı, sargı ve rulman seçimi standart motordan farklıdır. Sıcak ortamda izolasyon sınıfının ömre etkisini sıcak ve tozlu ortamda izolasyon sınıfı yazımızda ele aldık.
Sürekli Çalışma Verimi ve Sıcaklık Sınıfı Ayrımı
Önemli bir nokta: F300/F400 sınıfı, yalnızca acil durum dayanımını ifade eder; motorun normal işletmedeki sürekli çalışması ise ayrı bir görev profilidir. Normal havalandırma görevinde fan uzun saatler çalıştığından, verimli sınıf enerji maliyetini düşürür. Bu nedenle jet fan motorlarında, acil sıcaklık dayanımının yanında normal çalışma verimi de değerlendirilir; verimli elektrik motorları ve IE3 motorlar gamı bu dengeyi kurmak için uygundur.
Çift Yönlü (Reversible) Çalışma
Jet fanların çoğu, dumanı tünelin senaryoya göre belirlenen yönüne tahliye edebilmek için her iki yönde de aynı performansla çalışabilmelidir. Buna çift yönlü (reversible) çalışma denir. Yangın olayının tünelin neresinde başladığına göre, kontrol sistemi fanların dönüş yönünü belirleyerek dumanı en güvenli tahliye yönüne yönlendirir. Bu nedenle jet fan motorlarında dönüş yönü ve faz sırası tasarımı kritik öneme sahiptir; konuyu dönüş yönü ve faz sırası yazımızda ele aldık. Çift yönlü çalışacak fanlarda kanat tasarımı simetrik seçilir ki her iki yönde de itme kuvveti dengeli olsun.

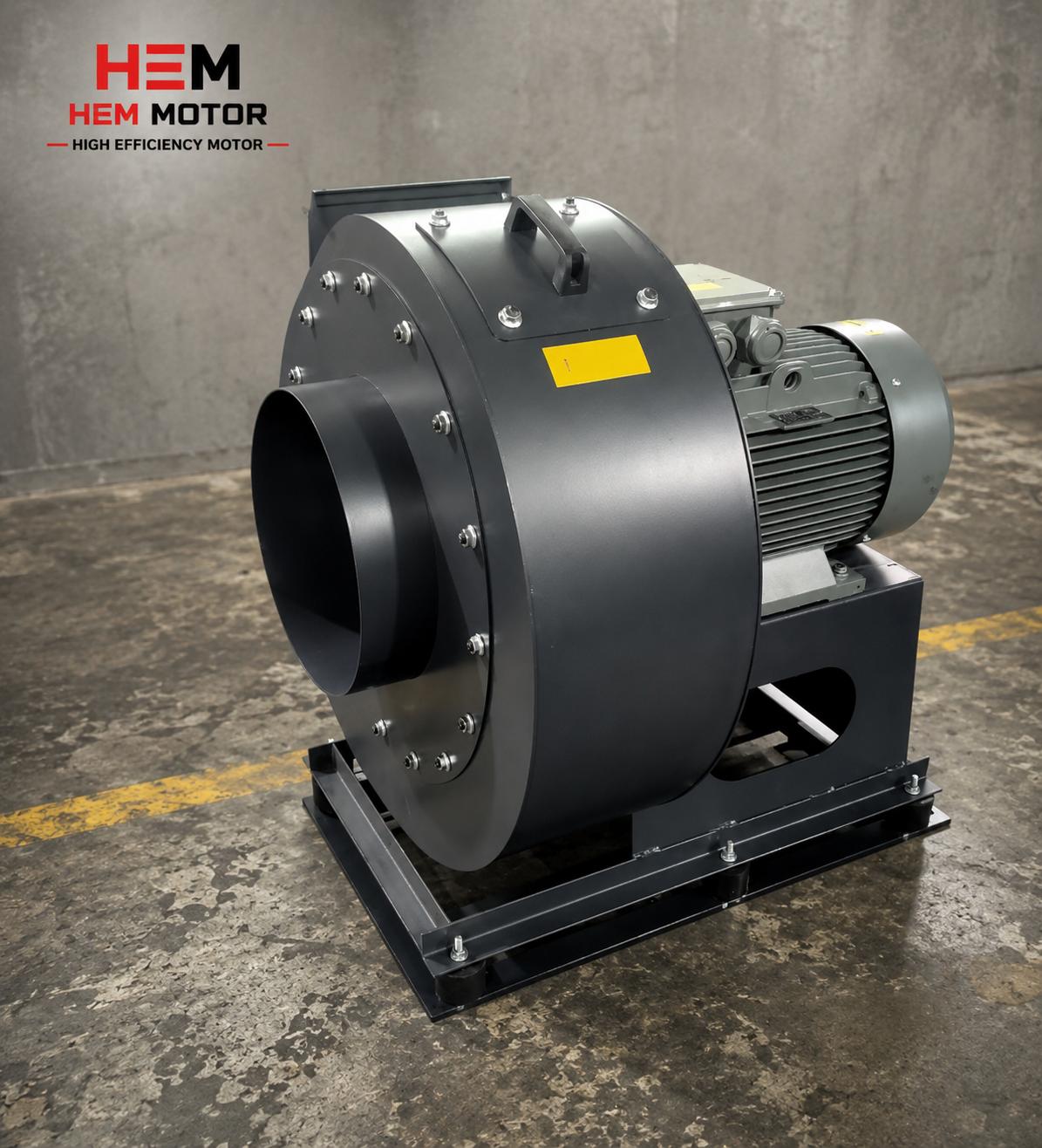

IP Koruma ve Dış Ortam Dayanımı
Tünel ve metro ortamı; egzoz kurumu, nem, toz ve yıkama suyu içeren zorlu bir ortamdır. Bu nedenle jet fan motorları en az IP55 korumalı olmalıdır. Egzoz kiri motorun soğutma yüzeylerinde birikerek ısınmaya yol açabileceğinden, koruma sınıfının yanında periyodik temizlik de planlanmalıdır. Tünel girişleri gibi dış ortama açık noktalarda, korozyon ve nem yükü daha yüksek olduğundan ek yüzey koruması değerlendirilebilir; IP koruma sınıfları arasındaki farkı IP koruma sınıfı seçim yazımızda bulabilirsiniz.
Soğutma kulesi ve dış ortam fan motorlarındaki IP ve dayanım yaklaşımımızı daha geniş ele aldığımız soğutma kulesi ve chiller fan motorları yazımız, jet fan projeleri için tamamlayıcı bir kaynaktır. Santrifüj ve aksiyal fan ayrımına göre güç seçimini ise santrifüj ve aksiyal fan motoru yazımızda anlattık; jet fanlar tipik olarak aksiyal yapıdadır.
Proje Bazlı Tedarik ve Devreye Alma
Tünel, metro ve otoyol projeleri çok sayıda jet fan motorunun aynı anda tedarik edilmesini gerektirir. Bu tür projelerde toplu alım, eşdeğer seçim ve termin planlaması önemlidir; proje bazlı fan motoru tedarikindeki yaklaşımımızı HVAC projelerinde fan motoru tedariki yazımızda ele aldık. Devreye almada her fanın dönüş yönü, kontrol sistemiyle uyumu ve acil senaryo testi ayrı ayrı doğrulanmalıdır. Bu hayati sistemlerde yedek motor bulundurmak da kritiktir; hangi güçlerin yedekte tutulacağını kritik yedek motor listesi yazımızda bulabilirsiniz.
HEM Motor olarak tünel, metro ve otoyol jet fan projelerine yüksek sıcaklık dayanımlı (F300/F400), çift yönlü çalışmaya uygun, en az IP55 korumalı, %100 bakır sargılı ve verimli sınıf motorları proje bazında tedarik ediyoruz.
Jet Fan, Aksiyal Fan ve Eksoz Fanı Arasındaki Görev Farkı
Tünel havalandırması tek bir fan tipiyle değil, görevlerine göre farklılaşan fan gruplarıyla sağlanır. Jet fanlar, tünel tavanına monte edilen ve havayı tünel ekseni boyunca iterek uzunlamasına (longitudinal) havalandırma yapan aksiyal fanlardır; itme kuvveti (thrust) ile çalışırlar. Daha uzun veya çift tüplü tünellerde ise jet fanlara ek olarak şaft tipi eksoz fanları kullanılır; bu fanlar dumanı düşey şaftlardan dışarı tahliye eder. Her iki grup da yangın senaryosunda birlikte çalışacak şekilde tasarlanır.
Bu farklı fan tiplerinin motor gereksinimleri benzer olsa da, güç ve devir seçimi fanın görevine göre değişir. Jet fanlar genellikle doğrudan tahrikli aksiyal yapıdadır ve yüksek devirli motorlarla çalışır; şaft eksoz fanları ise daha büyük debilerde çalıştığından daha yüksek güç ister. Santrifüj ve aksiyal fan ayrımına göre güç seçimini santrifüj ve aksiyal fan motoru yazımızda ele aldık. Tünel havalandırma projelerinde, normal işletme ve acil durum senaryolarının ikisini de karşılayan bir fan-motor seti tasarlanır.
Otoyol ve karayolu tünellerinde, trafik yoğunluğuna ve eğime göre egzoz gazı seyreltme ihtiyacı değişir; bu da jet fanların normal işletmedeki çalışma profilini belirler. Yokuş yukarı bölümlerde araç egzozu daha yoğun olduğundan, bu noktalarda fanlar daha sık ve uzun çalışır. Bu sürekli çalışma, motorun verim sınıfı kararını ekonomik açıdan önemli kılar. Sürekli çalışan fan motorlarında verimli sınıf, tünel işletmesinin yıllık enerji maliyetini düşürür.
Kontrol Sistemi, Senaryo Testi ve Devreye Alma
Jet fan sistemleri, bir yangın algılama ve kontrol sistemine bağlı çalışır. Yangın algılandığında kontrol sistemi, olayın konumuna göre hangi fanların hangi yönde çalışacağını belirler ve duman tahliye senaryosunu uygular. Bu nedenle her fanın dönüş yönü ve kontrol sistemiyle haberleşmesi devreye almada ayrı ayrı test edilmelidir. Motorun dönüş yönünün ve faz sırasının doğru ayarlanması kritiktir; yanlış faz sırası, fanın senaryonun tersi yönde çalışmasına ve dumanın yanlış yöne itilmesine yol açabilir. Bu konuyu dönüş yönü ve faz sırası yazımızda ele aldık.
Devreye alma sürecinde her motorun izolasyon direnci, yalıtım sağlamlığı ve kalkış davranışı kontrol edilmelidir; bu, sahada uzun süre bekletilmiş veya nemli ortamda kalmış motorlarda özellikle önemlidir. İzolasyon direnci ölçümünü ve megger testini izolasyon direnci ve megger testi yazımızda anlattık. Ayrıca motorların devreye almadan önce uzun süre depolanması gerekiyorsa, nem ve rulman korumasına dikkat edilmelidir; bu konuyu motor stoklama ve bekletme yazımızda ele aldık.
Hayati önem taşıyan bu sistemlerde, motorların düzenli test edilmesi ve periyodik bakımı, yangın anında güvenilir çalışmayı garanti eder. Acil durum fanlarının çoğu normal işletmede sürekli dönmez; bu yüzden periyodik test çalıştırması, rulman ve sargının sağlığını korur. Periyodik kontrol takvimini bakım ve periyodik kontrol yazımızda bulabilirsiniz.
Proje Şartnamesi ve Toplanması Gereken Bilgiler
Tünel, metro ve otoyol projelerinde jet fan motoru tedariki, proje şartnamesinin doğru okunmasıyla başlar. Teklif öncesinde şu bilgiler toplanmalıdır: istenen yüksek sıcaklık sınıfı (F300 veya F400); fan tipi ve gücü; çift yönlü çalışma gereksinimi; IP koruma seviyesi; toplam fan adedi ve devreye alma takvimi. Bu verilerle motorların sıcaklık sınıfı, gücü, devri ve koruması birlikte belirlenir. Çok sayıda fan içeren projelerde toplu alım, eşdeğer seçim ve termin planlaması önemlidir; proje bazlı tedarik yaklaşımını proje ve seri tedarik anlaşmaları yazımızda ele aldık. Doğru planlama ile hem teknik şartname karşılanır hem de projenin devreye alma takvimi korunur.
Yedek Motor, Verim ve Tünel İşletme Maliyeti
Jet fan sistemleri can güvenliği görevini üstlendiğinden, yedeklilik bu projelerde bir tercih değil zorunluluktur. Bir fan motorunun arızalanması, yangın senaryosunun eksik uygulanmasına yol açabilir; bu yüzden tünel ve metro işletmelerinde kritik fan motorlarının yedeği stokta tutulur. Hangi güçlerin yedekte tutulacağını ve yedek motor planlamasını kritik yedek motor listesi yazımızda ele aldık. Aynı projede çok sayıda özdeş fan kullanıldığından, eşdeğer ve birebir uyumlu motorların temin sürekliliği de önemlidir.
Normal işletmede sürekli çalışan havalandırma fanları, tünel işletmesinin enerji maliyetinin önemli bir kısmını oluşturur. Bu nedenle, acil sıcaklık dayanımı (F300/F400) gereksinimini karşılarken normal çalışma veriminden de ödün vermemek gerekir. Sürekli çalışan fan motorlarında verim sınıfının yıllık tasarrufa etkisini yıllık tasarruf ölçme yazımızda ele aldık. Fan motorlarının frekans sürücüsüyle sürülmesi, hava ihtiyacına göre devri ayarlayarak ek tasarruf sağlar; bu sürücü-motor kazancını verimli motor + frekans sürücüsü yazımızda sayısallaştırdık.
Sonuç olarak tünel, metro ve otoyol jet fan motoru seçimi; yüksek sıcaklık dayanımı, çift yönlü çalışma, IP koruma ve normal işletme verimini bir arada gözeten teknik bir denge işidir. Proje şartnamenizdeki sıcaklık sınıfı, fan adedi ve devreye alma takvimini birlikte değerlendirerek, hem can güvenliği gereksinimini hem de işletme verimini karşılayan bir motor listesi oluşturmanıza yardımcı oluyoruz.
Metro projelerinde jet fan ve eksoz fan motorları, yalnızca yangın senaryosunda değil, normal işletmede istasyon ve tünel havasının taze tutulmasında da görev alır. Yolcu yoğunluğunun arttığı saatlerde havalandırma ihtiyacı yükseldiğinden, bu fanların güç ve devir seçimi tepe yüke göre yapılmalı, ancak normal işletmede verimli çalışacak şekilde sürücüyle kontrol edilmelidir. Tünel girişleri ve havalandırma şaftları dış ortama açık olduğundan, bu noktalardaki motorlarda nem ve korozyon yükü daha yüksektir; dış ortam fan motorlarındaki IP ve dayanım yaklaşımımızı soğutma kulesi ve chiller fan motorları yazımızda ele aldık. Doğru koruma ve verim sınıfı seçimiyle, hem normal işletme maliyetini düşüren hem de acil durumda güvenilir çalışan bir fan-motor seti kurulabilir.
Bu seti tasarlarken projenizin yangın hesabını, fan tipini ve devreye alma takvimini birlikte değerlendiriyor; teknik şartnamenize tam uyumlu motorları öneriyoruz.
Böylece projeniz hem güvenlik hem de verimlilik açısından doğru temele oturur.
Sıkça Sorulan Sorular
F300 ile F400 motor arasındaki fark nedir?
Fark, motorun yüksek sıcaklıkta dayanım süresidir. F300 motor 300 derecede 2 saat, F400 motor ise 400 derecede 2 saat çalışmaya devam edebilir. Hangisinin gerektiği projenin yangın senaryosuna ve ilgili yönetmeliğe göre belirlenir. Daha uzun, yoğun trafikli ve yüksek yangın yüklü tünellerde genellikle F400 talep edilir; daha kısa geçişlerde F300 yeterli olabilir. Doğru sınıf, proje yangın hesabına göre seçilmelidir.
Jet fan motorları neden çift yönlü çalışmalıdır?
Yangın anında dumanın tünelin neresinde oluştuğuna göre, kontrol sistemi fanların dönüş yönünü değiştirerek dumanı en güvenli tahliye yönüne yönlendirir. Bu yüzden jet fan motorları her iki yönde de aynı itme performansını verecek şekilde çift yönlü (reversible) tasarlanır; kanat yapısı simetrik seçilir. Çift yönlü çalışma, can güvenliği senaryosunun esnek yönetilmesini sağlar.
Jet fan motorunda hangi IP koruma sınıfı gerekir?
Tünel ve metro ortamı egzoz kurumu, nem, toz ve yıkama suyu içerdiğinden jet fan motorları en az IP55 korumalı olmalıdır. Egzoz kiri soğutma yüzeylerinde biriktiğinde motor ısınabilir, bu yüzden koruma sınıfının yanında düzenli temizlik de planlanmalıdır. Tünel girişleri gibi dış ortama açık ve nemi yüksek noktalarda ek yüzey koruması değerlendirilebilir.
