Bir elektrik motoru sipariş ederken etiket üzerindeki gerilim ve frekans değerleri, motorun nerede ve nasıl çalışacağını belirleyen en temel verilerdir. Türkiye ve Avrupa'da şebeke 50 Hz, Amerika kıtası ve bazı ülkelerde ise 60 Hz frekansta çalışır. Aynı görünen iki motor, 50 Hz yerine 60 Hz'e bağlandığında farklı devirde döner, farklı güç ve tork üretir. İhracat için motor tedarik ediyor ya da yurt dışından gelen bir makinedeki motoru ikame ediyorsanız, bu farkı doğru anlamak yanlış siparişi ve sahada uyumsuzluğu önler. Bu yazıda 50/60 Hz farkının devre, güce ve torka etkisini, V/Hz oranını, yaygın gerilim seviyelerini (230/400/460/575V) ve doğru sipariş için etiket okumayı ele alıyoruz.
Senkron Devir: Frekans Devri Belirler
Asenkron motorun senkron devri, şebeke frekansı ve kutup sayısıyla doğrudan ilişkilidir. Senkron devir = (120 × frekans) / kutup sayısı formülüyle hesaplanır. Buna göre:
- 4 kutuplu motor, 50 Hz: senkron devir 1500 d/d (gerçek devir kayma nedeniyle ~1440-1470 d/d).
- 4 kutuplu motor, 60 Hz: senkron devir 1800 d/d (gerçek devir ~1750-1770 d/d).
- 2 kutuplu motor, 50 Hz: 3000 d/d; 60 Hz: 3600 d/d.
Yani aynı motor 60 Hz'e bağlandığında yaklaşık %20 daha hızlı döner (60/50 = 1,2). Bu, doğrudan tahrik edilen bir pompa veya fanı beklenmedik şekilde hızlandırır. Senkron devir ile gerçek devir arasındaki kayma farkını kayma ve gerçek devir yazımızda, kutup-devir ilişkisini ise 2, 4, 6 kutup seçimi yazımızda detaylandırdık.
V/Hz Oranı: Gerilim ve Frekans Birlikte Değişir
Asenkron motorun manyetik akısı, gerilimin frekansa oranıyla (V/Hz) belirlenir. Motorun doğru manyetik akıda çalışması için bu oranın sabit kalması gerekir. İşte bu yüzden 60 Hz şebekede gerilim de orantılı olarak yükseltilir:
- 50 Hz / 400V: V/Hz = 8,0
- 60 Hz / 460V: V/Hz = 7,67 (yaklaşık aynı manyetik akı)
- 60 Hz / 480V: V/Hz = 8,0 (50 Hz/400V ile aynı oran)
Eğer 400V/50 Hz için tasarlanmış bir motoru 400V'ta tutup 60 Hz'e bağlarsanız, V/Hz oranı düşer (400/60 = 6,67), motor zayıf manyetik alanla çalışır ve momenti azalır. Tam tersine 60 Hz için tasarlanmış 460V motoru 50 Hz'te 400V'ta çalıştırmak da farklı sonuç verir. Bu nedenle frekans değişiminde gerilim de uyumlu seçilmelidir. V/Hz mantığının frekans sürücüsündeki karşılığı için VFD ile asenkron motor yazımızı öneririz. Bağlantı ve gerilim çifti seçimi için klemens 230/400V bağlantı yazımız tamamlayıcıdır.
Güç ve Tork: 60 Hz'te Ne Değişir?
Motor 60 Hz'te %20 daha hızlı döndüğünde, mekanik güç de değişir çünkü güç, tork ile devrin çarpımıdır.
Tork (Moment)
V/Hz oranı korunduğunda motorun anma torku yaklaşık aynı kalır. Ancak gerilim 50 Hz seviyesinde tutulup frekans 60'a çıkarılırsa (örneğin 400V'ta 60 Hz), manyetik akı düşer ve tork azalır. Doğru V/Hz ile tork korunur, yanlış uygulamada düşer.
Güç
Tork sabit kalıp devir %20 arttığında, mekanik güç de yaklaşık %20 artar. Yani 50 Hz'te 7,5 kW veren bir motor, doğru gerilimle 60 Hz'te yaklaşık 9 kW verebilir. Bu, motorun termik ve mekanik sınırlarını zorlayabilir; rulman hızı, fan gürültüsü ve titreşim artar. Bu yüzden 50/60 Hz dönüşümünde motorun her iki frekans için de uygun olduğundan emin olunmalıdır. Güç-devir-tork ilişkisini HP mi kW mı güç anlama ve yük oranı ve doğru boyutlandırma yazılarımızda inceleyebilirsiniz.
Yaygın Gerilim Seviyeleri: 230/400/460/575V
Frekans gibi gerilim seviyeleri de bölgeye göre değişir. İhracat ve ikame siparişlerinde sık karşılaşılan değerler:
- 230/400V, 50 Hz: Türkiye ve Avrupa standardı. Trifaze hat gerilimi 400V.
- 460V, 60 Hz: ABD endüstriyel standardı (480V şebekede).
- 575V, 60 Hz: Kanada endüstriyel standardı (600V şebekede).
- 200/208/220V, 60 Hz: ABD'de düşük gerilimli uygulamalar ve bazı Asya ülkeleri.
Bir makine ABD'den geldiyse ve içindeki motor 460V/60 Hz etiketliyse, bunu Türkiye'nin 400V/50 Hz şebekesine doğrudan bağlamak hatalı olur. Doğru yaklaşım, ya geniş gerilim/frekans aralığına sahip (örn. 230-400V / 50-60 Hz) bir motor seçmek ya da yerel şebekeye uygun yeni motor sipariş etmektir. Gerilim toleransı için gerilim toleransı ve şebeke dalgalanması, yüksek gerilim seçimi için 690V motor seçimi yazılarımıza bakabilirsiniz.
İhracat ve İkame Siparişinde Dikkat
Yurt dışına makine veya motor satıyor ya da yurt dışından gelen ekipmandaki motoru değiştiriyorsanız, frekans ve gerilim uyumu en kritik konudur. İkame sipariş sırasında:
- Mevcut motorun etiketini eksiksiz okuyun: gerilim, frekans, kW/HP, devir, kutup, bağlantı.
- Hedef şebekenin frekansını teyit edin: 50 Hz mi 60 Hz mi?
- Devir değişimini hesaba katın: 60 Hz'te %20 hız artışı pompa/fan debisini, konveyör hızını değiştirir.
- Mekanik bağlantıyı doğrulayın: gövde, ayak, mil çapı, flanş aynı mı?
Yanlış motor gelmesini önlemek için etiket eşleştirme ve eski marka motoru birebir değiştirme yazılarımız yol gösterir. İhracat sürecinde sevkiyat için çevre ülkelere motor tedariki yazımıza göz atabilirsiniz.
Etiket Okuma: Hangi Bilgiler Siparişte Şart?

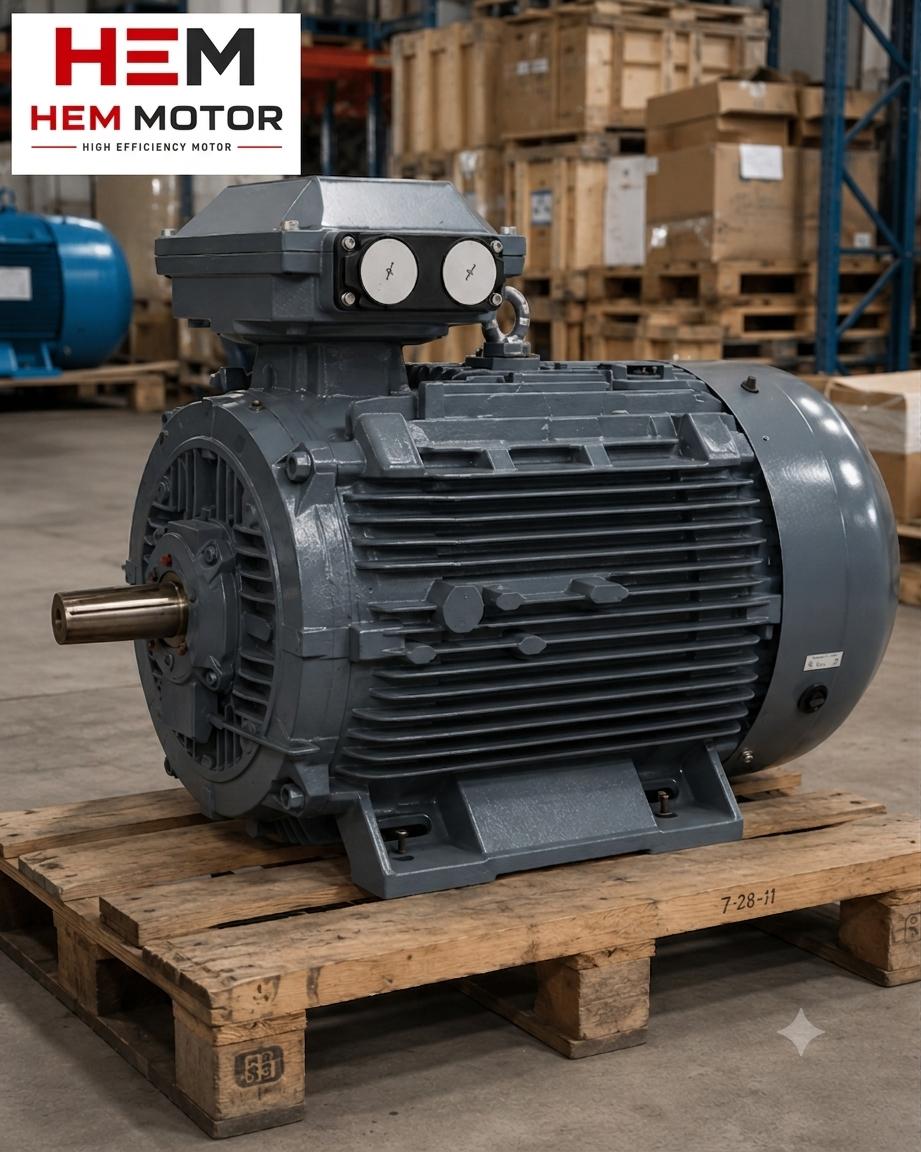

Motor etiketi, 50/60 Hz uyumunu anlamanın en güvenilir yoludur. İyi tasarlanmış motorlarda etikette her iki frekans için ayrı satırlar bulunur (örn. 400V 50Hz / 460V 60Hz, ilgili kW ve devir değerleriyle). Etiket okuma rehberini IE3 motor etiketi okuma ve katalog nasıl okunur yazılarımızda bulabilirsiniz. Teklif isterken vermeniz gereken bilgiler için teklif isterken verilecek bilgiler yazımız faydalıdır.
50/60 Hz Dönüşümünde Pratik Bir Örnek
Diyelim ki Avrupa'da üretilmiş, 400V/50 Hz, 4 kutuplu, 1470 d/d'de 11 kW veren bir motorla çalışan bir santrifüj pompa, 60 Hz'lik bir ülkeye gönderilecek. Bu motor 60 Hz'e bağlandığında yaklaşık 1760 d/d'ye çıkar; pompa debisi yaklaşık %20 artar, basma yüksekliği %44 artar ve güç ihtiyacı 11 kW'tan yaklaşık 19 kW'a fırlar. Yani aynı motor, aynı pompayla 60 Hz'te kullanılırsa ciddi şekilde aşırı yüklenir ve yanar. Doğru çözüm; ya pompa çarkını küçültmek, ya motoru 60 Hz'e uygun güçte seçmek, ya da bir frekans sürücüsüyle motoru 50 Hz'te tutmaktır. Bu örnek, frekans farkının neden sadece bir etiket detayı olmadığını, doğrudan motor ve makine güvenliğini ilgilendirdiğini gösterir. Doğru güç ve devir seçimi için 11 ve 15 kW motor seçimi yazımıza, motoru kaç yükte çalıştırmak gerektiği için yük oranı ve doğru boyutlandırma yazımıza bakabilirsiniz.
Frekans Sürücüsü (VFD) ile Frekans Esnekliği
Frekans sürücüsü kullanıldığında, motor 50 ya da 60 Hz'e bağlı kalmaz; sürücü çıkış frekansını istediği değere ayarlayabilir. Bu, ihracat makinelerinde ve değişken devir gereken uygulamalarda frekans farkını ortadan kaldırır. Ancak sürücü çıkışı motorun V/Hz sınırlarına uygun ayarlanmalıdır. VFD ile çalışmanın getirdiği harmonik ve ek ısınma etkilerini VFD harmonik ve yatak akımı yazımızda, pompa-fan tasarrufunu afinite yasası ile VFD tasarrufu yazımızda ele aldık.
Frekans Değişiminin Pompa, Fan ve Konveyöre Etkisi
50 Hz'ten 60 Hz'e geçişte motorun %20 hızlanması, doğrudan tahrik edilen makineyi çok belirgin biçimde etkiler ve bu etki makine tipine göre değişir:
- Santrifüj pompa ve fan: Afinite yasası gereği debi devirle doğru orantılı (%20 artış), basma yüksekliği devrin karesiyle (%44 artış), güç ise devrin küpüyle (%73 artış) artar. Yani 60 Hz'e bağlanan bir pompa beklenenden çok daha fazla güç çeker ve motoru aşırı yükleyebilir.
- Konveyör ve sabit tork yükü: Hız %20 arttığından bant hızı ve üretim debisi %20 artar; gerekli güç de yaklaşık %20 yükselir.
- Pozitif deplasmanlı pompa: Debi hızla orantılı artar; sabit tork karakterinde güç de hıza paralel yükselir.
Bu yüzden bir makineyi 50 Hz'ten 60 Hz'e (ya da tersine) taşırken sadece motoru değil, tahrik edilen ekipmanın da yeni hızda emniyetli çalışıp çalışmadığını kontrol etmek gerekir. Pompa-fan tasarrufu ve afinite yasasını afinite yasası ile VFD tasarrufu yazımızda, santrifüj pompa motoru seçimini santrifüj pompa motoru seçimi yazımızda, devir ve kasnak-kayış ile hız ayarını kasnak-kayış ile hız ayarı yazımızda bulabilirsiniz.
Geniş Gerilim/Frekans Aralıklı Motorlar
İhracat yapan makine üreticileri ve farklı ülkelere satış yapan firmalar için en pratik çözüm, geniş gerilim ve frekans aralığını destekleyen motorlardır. Bu motorlar etiketinde örneğin 220-240V / 380-420V (Δ/Y) gibi bir gerilim bandı ve 50/60 Hz uyumu taşır; böylece hem Avrupa hem Amerika şebekesine küçük ayarlarla uyum sağlar. Tek bir motor tipinin birden çok pazara hitap etmesi, stok yönetimini basitleştirir ve ikame siparişlerini kolaylaştırır. Gerilim toleransının verim ve güç faktörüne etkisini gerilim toleransı yazımızda, OEM üreticileri için tedarik sürekliliğini OEM motor tedarik anlaşmaları yazımızda ele aldık. İthal ve yerli motor karşılaştırması için ithal motor mu yerli stoktan mı yazımıza bakabilirsiniz.
Verim ve Güç Faktörüne Etki
Frekans ve gerilim, motorun veriminden de ayrılamaz. Etiket değerlerine yakın çalışan motor en yüksek verimi verir; ancak yanlış V/Hz oranında çalışan motorda manyetik akı değişir, demir kayıpları artar ya da motor zayıf alanda çalışarak verim kaybeder. Özellikle IE3/IE4 gibi yüksek verimli motorlarda bu kayıplar yatırımın geri dönüşünü doğrudan etkiler. İhracat ya da ikame motorunda doğru gerilim-frekans çifti seçmek, sadece çalışmayı değil etiketteki verim vaadini de korur. Verim sınıfı ve doğru boyutlandırma için verim sınıfı ve doğru boyutlandırma, etiket verimi ile saha verimi farkı için etiket verimi ile saha verimi farkı, MEPS ve verim etiketi okuma için motor verim etiketi ve MEPS yazılarımızı öneririz.
Sıkça Sorulan Sorular
50 Hz motoru 60 Hz şebekede çalıştırabilir miyim?
Çalışabilir ama dikkatli olmak gerekir. Motor %20 daha hızlı döner ve gücü artar; ancak gerilim de orantılı yükseltilmezse (örneğin 400V'ta tutulursa) manyetik akı düşer ve tork azalır. En doğrusu, hem 50 hem 60 Hz için etiketlenmiş bir motor seçmek ya da hedef frekansa uygun motor sipariş etmektir. Doğrudan tahrikli pompa/fanda devir artışının debiye etkisini de hesaplayın.
60 Hz'te motorun gücü neden artar?
Güç, tork ile devrin çarpımıdır. V/Hz oranı korunarak tork aynı kaldığında, devir %20 arttığı için güç de yaklaşık %20 artar. Bu artış motorun termik ve mekanik sınırlarını zorlayabileceğinden, motorun her iki frekansa da uygun tasarlandığından emin olunmalıdır.
ABD'den gelen 460V/60 Hz motoru Türkiye'de kullanabilir miyim?
Doğrudan 400V/50 Hz şebekeye bağlamak uygun değildir; hem gerilim hem frekans farklıdır. Çözüm, geniş gerilim/frekans aralıklı bir motor seçmek, bir frekans sürücüsü kullanmak ya da yerel şebekeye (400V/50 Hz) uygun yeni bir motorla ikame etmektir. Mekanik bağlantı ölçülerinin (gövde, mil, flanş) de uyduğunu doğrulayın.
Etiket Üzerindeki Diğer Kritik Değerler
Gerilim ve frekansın yanında, motor etiketi sipariş ve ikame için gerekli başka bilgileri de taşır. Bunları frekans/gerilim ile birlikte okumak, yanlış motor gelmesini önler:
- Güç (kW / HP): Aynı motor 50 ve 60 Hz'te farklı güç verebilir; etikette her iki değer ayrı yazabilir.
- Devir (d/d): 50 Hz ve 60 Hz için ayrı devir değerleri; kayma dahil gerçek devir.
- Anma akımı (A): Gerilim seviyesine göre değişir; kablo ve koruma seçimini belirler.
- Cosφ (güç faktörü) ve verim: İşletme maliyetini ve reaktif çekişi etkiler.
- Bağlantı (Δ/Y) ve gövde tipi: Mekanik ve elektriksel uyum için şart.
Etiket okumayı kapsamlı şekilde IE3 motor etiketi okuma yazımızda, güç faktörünün rolünü cos fi düzeltme yazımızda, anma akımına göre kablo-sigorta seçimini IE3 anma akımı yazımızda ele aldık.
İhracat Sevkiyatı ve Tedarik Planı
Yurt dışına motor ya da motorlu makine sevk ederken, doğru gerilim/frekans seçimi kadar lojistik ve tedarik planı da önemlidir. Büyük güçlü ya da proje bazlı siparişlerde termin, paketleme ve nakliye önceden planlanmalıdır. Hedef ülkenin şebeke standardına uygun motorun stok durumu, teslim süresi ve gümrük süreçleri netleştirilmelidir. İhracat sürecini ve hızlı sevkiyatı çevre ülkelere motor tedariki yazımızda, büyük güçte termin-nakliye planını 90 kW üzeri büyük güç motor tedariki yazımızda, stoktan teslim ile üretim siparişi farkını stoktan teslim mi üretim siparişi mi yazımızda inceleyebilirsiniz. Teklif sürecini hızlandırmak için teklif isterken verilecek bilgiler yazımıza bakabilirsiniz.
Teklif Alın
İhracat projeleriniz ya da yurt dışından gelen makinelerdeki motor ikameleri için doğru gerilim ve frekans değerlerine sahip motorları tedarik ediyoruz. 50/60 Hz uyumu, devir-güç-tork hesabı ve etiket eşleştirme konusunda destek için bizimle iletişime geçin: +90 (532) 345 49 86 veya iletişim sayfamız. Güç ve devir seçenekleri için değişken devir motor seçimi yazımıza ve elektrik motorları blogumuza göz atabilirsiniz.
Satın Alma ve Seçim Kontrol Listesi
- Hedef şebekenin frekansını (50 Hz / 60 Hz) teyit ettiniz mi?
- Hat gerilimini (230/400/460/575V) belirlediniz mi?
- İkame ediyorsanız mevcut motorun etiketini eksiksiz okudunuz mu?
- 60 Hz'te %20 devir artışının pompa/fan/konveyörü nasıl etkileyeceğini hesapladınız mı?
- V/Hz oranının korunduğu doğru gerilim-frekans çiftini seçtiniz mi?
- Motorun her iki frekansa da uygun etiketli olup olmadığını kontrol ettiniz mi?
- Gerekirse frekans sürücüsü (VFD) ile frekans esnekliği planladınız mı?
- Mekanik bağlantı (gövde, ayak, mil çapı, flanş) uyumunu doğruladınız mı?
- İhracat sevkiyatında termin ve nakliye planını yaptınız mı?
