Monofaze (tek fazlı) bir motorun siyah kutusunu açtığınızda göreceğiniz silindirik kondansatör, aslında bu motorun kalbidir. Tek fazlı şebekede motorun kendi kendine dönmeye başlaması için bu kondansatöre ihtiyaç vardır; doğru mikrofarad (µF) ve doğru gerilim (V) seçilmezse motor ya hiç kalkmaz, ya zorlanır ya da kısa sürede yanar. Bu yazıda yardımcı sargının işlevini, kalkış kondansatörü ile çalışma kondansatörü farkını, doğru µF ve V seçimini, santrifüj şalterin rolünü ve kondansatör arızası belirtilerini alıcı gözüyle anlatıyoruz. Amaç, yedek kondansatör alırken veya yeni motor seçerken doğru kararı vermenizdir.

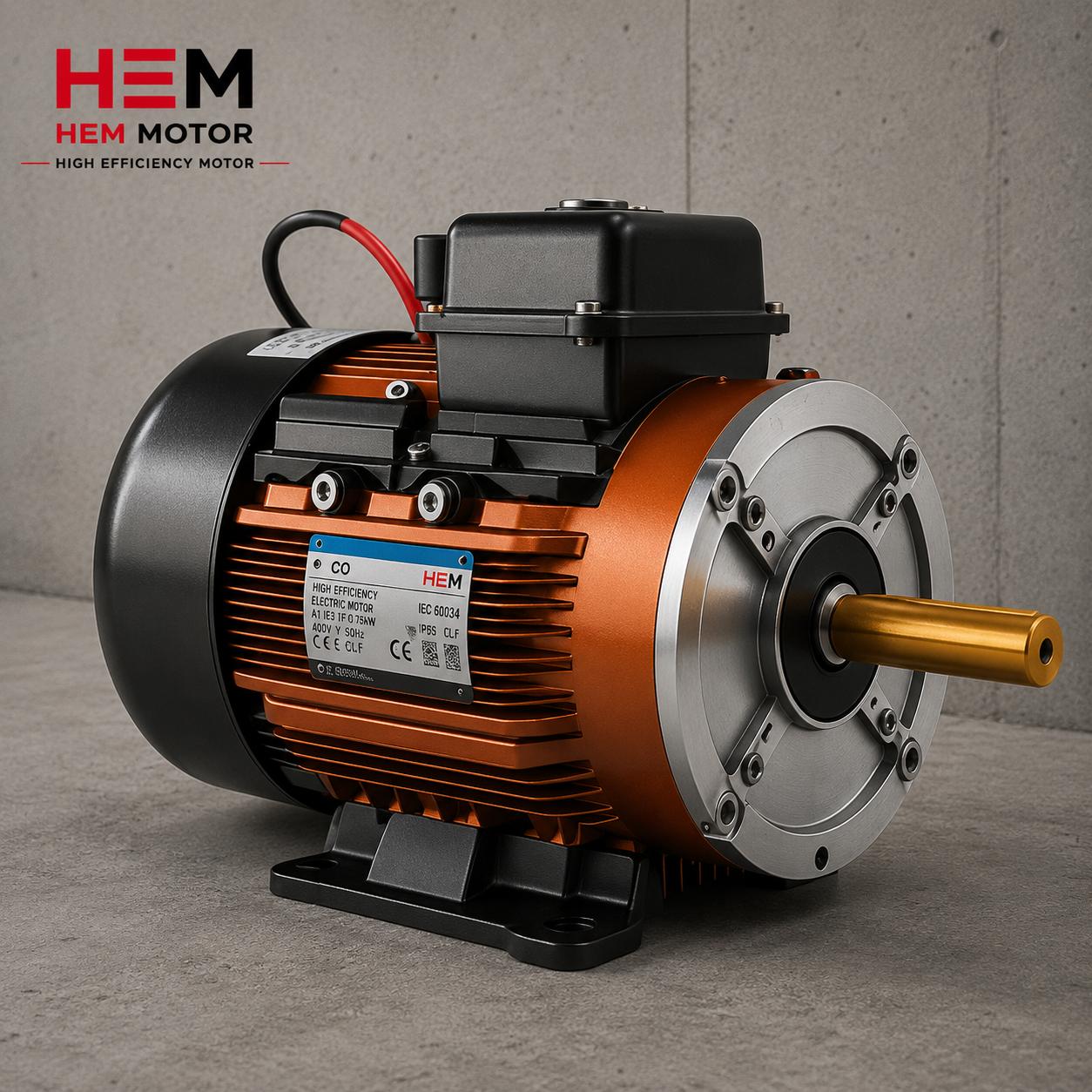

Monofaze motor kalkış ve çalışma kondansatörü mikrofarad değerleri

Monofaze Motor Neden Kondansatöre İhtiyaç Duyar?

Üç fazlı motor, üç fazın doğal sıralaması sayesinde döner bir manyetik alan oluşturur ve kendiliğinden kalkar. Tek fazlı şebekede ise tek bir alternatif alan vardır; bu alan tek başına motoru döndüremez, sadece titreştirir. İşte bu yüzden monofaze motorda bir yardımcı sargı ve ona seri bağlı bir kondansatör kullanılır. Kondansatör, yardımcı sargıdaki akımı ana sargıya göre faz olarak kaydırır; böylece sahte bir ikinci faz oluşturulur ve döner alan elde edilir. Motor bu sayede kendi başına ve doğru yönde kalkar.

Monofaze ve trifaze arasındaki temel seçim kriterlerini monofaze mi trifaze mi motor seçimi yazımızda ele aldık. Monofaze motor fiyat ve seçim detayları için monofaze asenkron motor seçimi ve fiyatı yazısına bakabilirsiniz. Trifaze motoru tek fazlı şebekede çalıştırma konusunu ise trifaze motoru 220V monofaze çalıştırmak yazısında inceleyebilirsiniz.

Kalkış Kondansatörü ile Çalışma Kondansatörü Farkı

Monofaze motorlarda iki ayrı kondansatör türü vardır ve bunları karıştırmak en sık yapılan hatadır:

Kalkış (Start) Kondansatörü

Genellikle elektrolitik tipdir, yüksek µF değerine sahiptir (örneğin yüzlerce µF) ve sadece kalkış anında devrededir. Yüksek kapasitesi sayesinde güçlü bir kalkış momenti üretir. Motor belirli devre ulaşınca santrifüj şalter bu kondansatörü devreden çıkarır. Kalkış kondansatörü sürekli çalışmaya uygun değildir; devrede unutulursa kısa sürede şişer ve patlar. Yüksek kalkış momenti gereken kompresör gibi uygulamalarda bu tip kullanılır; konuyu kompresör motoru yenileme rehberi yazısında ele aldık.

Çalışma (Run) Kondansatörü

Genellikle kalıcı (kuru, polipropilen film) tipdir, daha düşük µF değerine sahiptir ve motor çalıştığı sürece sürekli devrede kalır. Çalışma verimini, güç faktörünü ve sessiz çalışmayı iyileştirir. Sürekli devrede kalmaya uygun, daha dayanıklı bir yapıdadır. Bazı motorlarda hem kalkış hem çalışma kondansatörü birlikte bulunur (çift kondansatörlü motor); bu en yüksek kalkış momenti ve en iyi sürekli çalışma performansını verir.

Doğru µF ve Gerilim (V) Seçimi

Kondansatör seçerken iki değer kritiktir: kapasite (µF) ve gerilim (V).

  • Kapasite (µF): Motorun etiketinde veya eski kondansatörün üzerinde yazan değerle aynı olmalıdır. µF değeri çok düşükse motor zayıf kalkar; çok yüksekse yardımcı sargı aşırı ısınır. Asla göz kararı değiştirmeyin; etikete sadık kalın.
  • Gerilim (V): Kondansatörün dayanım gerilimi, çalışma geriliminin üzerinde olmalıdır. Çalışma kondansatörlerinde 220 V şebeke için tipik olarak 400 V veya 450 V dayanımlı kondansatör kullanılır; çünkü yardımcı sargı üzerinde şebekeden yüksek gerilim oluşur. Daha düşük V dayanımlı kondansatör kullanmak erken arızaya yol açar.

Yedek kondansatör alırken eski parçanın üzerindeki µF ve V değerlerini birebir okuyun. Bu, yanlış motor veya parça gelmesini önlemenin temel kuralıdır; etiket bilgisiyle birebir eşleştirme ve motor etiketini okuma yazıları bu konuda yol gösterir.

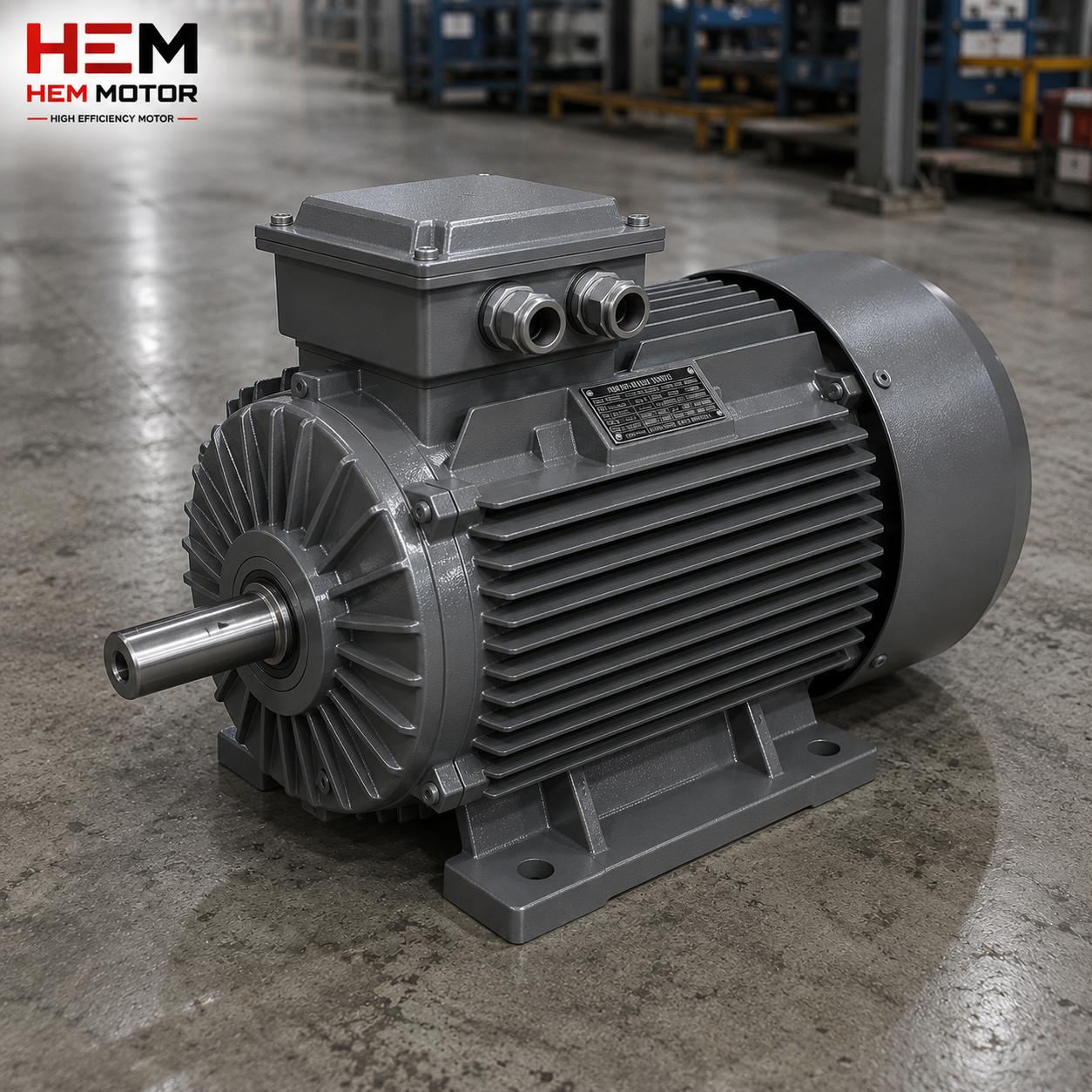

Çalışma ve kalkış kondansatörü üzerinde µF ve V değerlerinin okunması

Santrifüj Şalterin Rolü

Kalkış kondansatörlü motorlarda santrifüj şalter, motor belirli bir devre ulaştığında merkezkaç kuvvetiyle açılarak kalkış kondansatörünü ve yardımcı sargıyı devreden çıkarır. Bu şalter arızalanırsa iki tür sorun çıkar: şalter açık kalırsa motor kalkamaz, kapalı kalırsa kalkış kondansatörü devrede unutulur ve yanar. Motor kalkışta zorlanıp uğulduyorsa, kondansatör kadar santrifüj şalteri de kontrol etmek gerekir. Bu tür arıza belirtilerini elektrik motoru arızaları: belirti ve nedenler yazısında topladık.

Kondansatör Arızası Belirtileri

Bir monofaze motorda kondansatör arızasını şu belirtilerden anlayabilirsiniz:

  • Motor kalkamıyor, sadece uğulduyor: Genellikle kalkış kondansatörü veya santrifüj şalter arızası.
  • Motor elle döndürünce kalkıyor: Kalkış devresi (kondansatör/şalter/yardımcı sargı) sorunlu.
  • Motor zayıf, ısınıyor, sigortayı attırıyor: Çalışma kondansatörü değeri kaçmış veya bozulmuş olabilir.
  • Kondansatör şişmiş, sızıntı yapmış: Açıkça değişmesi gerekir; yanlış V dayanımı veya aşırı ısı belirtisi.

Aşırı ısınmayı erken yakalamak için PT100 ve PTC termistör ile sıcaklık izleme ve doğru termik, röle ve sigorta seçimi önemlidir. Erken arızayı tetikleyen genel nedenleri erken arıza nedenleri yazısında bulabilirsiniz.

Doğru Yedek ve Doğru Motor Seçimi

Kondansatör arızası tekrarlıyorsa sorun çoğu zaman kondansatörde değil, motorun kalitesinde veya uygulamanın yanlış seçilmiş motorda olmasındadır. Sürekli yüksek tork gereken bir işte zayıf bir monofaze motor zorlanır ve kondansatörünü yakar. Bu durumda doğru güçte ve kaliteli bir motora geçmek kalıcı çözümdür. HEM Motor verimli elektrik motorları gamı ve montaj seçenekleri için elektrik motoru bağlantı şekilleri sayfasına bakabilirsiniz. Uygulamaya göre redüktörle birlikte düşük devir gerekiyorsa monoblok redüktörlü motor satın alma ve redüktörlü motor mu ayrı motor + redüktör mü yazıları yol gösterir. Doğru güç-devir kombinasyonu için 220V ve 380V motorlarda HP-kW eşleşme tablosuna bakın.

Monofaze Motor Tipleri ve Kondansatör Düzeni

Monofaze motorlar, yardımcı sargı ve kondansatör düzenine göre farklı tiplere ayrılır. Daimi kondansatörlü (PSC) motorda yalnızca bir çalışma kondansatörü vardır; sürekli devrededir, sessiz ve verimli çalışır ama kalkış momenti orta düzeydedir. Fan ve pompa gibi düşük kalkış yükü olan işlerde idealdir. Kalkış kondansatörlü (CSIR) motorda yüksek µF'lı bir kalkış kondansatörü ve santrifüj şalter bulunur; yüksek kalkış momenti verir. Çift kondansatörlü (CSCR) motorda hem kalkış hem çalışma kondansatörü vardır; en yüksek kalkış momentini ve en iyi sürekli çalışmayı birlikte sunar. Uygulamanıza göre doğru tipi seçmek, kondansatör arızalarının çoğunu baştan önler. Doğru güç ve devir kombinasyonunu 2,2 / 3 / 4 kW asenkron motor seçimi yazısında ele aldık.

Monofazeden Trifazeye Geçmek Mantıklı mı?

Eğer uygulamanız büyüyor ve monofaze motor sürekli zorlanıyorsa, üç fazlı şebeke mevcutsa trifaze motora geçmek genellikle daha kalıcı bir çözümdür. Trifaze motor kondansatör kullanmaz, kendiliğinden kalkar ve aynı güçte daha küçük, daha verimli ve daha az arızalıdır. Bu kararı verirken monofaze mi trifaze mi motor seçimi yazısı yol gösterir. Ancak yalnızca tek fazlı şebekeniz varsa ve güç ihtiyacı sınırlıysa, kaliteli bir monofaze motor doğru tercihtir. Tek fazlı şebekede trifaze motoru çalıştırma seçeneklerini trifaze motoru 220V monofaze çalıştırmak yazısında inceleyebilirsiniz; bu çözümde de bir kondansatör veya faz dönüştürücü kullanılır.

Kondansatör Ömrünü Uzatan Koşullar

Kondansatör ömrü; sıcaklık, gerilim ve çalışma süresinden etkilenir. Yüksek ortam sıcaklığı, elektrolitik kalkış kondansatörünün ömrünü hızla kısaltır; bu yüzden motorun iyi soğuyan bir ortamda çalışması önemlidir. Aşırı sık kalkış, kalkış kondansatörünü ve santrifüj şalteri yorar. Düşük gerilim dayanımı seçmek ise erken patlamaya yol açar. Motorun genel ömrünü ve erken arıza nedenlerini erken arıza nedenleri yazısında topladık. Sıcaklık ve yük koşullarını izlemek için sıcaklık izleme ve doğru koruma seçimi yardımcı olur.

Yedek Kondansatör ve Motor Tedariki

Kondansatör küçük bir parça gibi görünse de, yanlış değerle alındığında motoru yakabilir. Bu yüzden yedek alırken eski parçanın µF ve V değerlerini birebir okumak şarttır. Daha da iyisi, kondansatör sık arızalanıyorsa kök nedeni sorgulamaktır: motor yükünüze göre yeterince güçlü mü, ortam sıcaklığı uygun mu, kalkış sıklığı motorun görev tipine uygun mu? Bu sorulara görev tipi (S1-S6) seçimi yazısı yanıt verir. Kaliteli bir motora geçmek, tekrarlayan kondansatör arızalarının çoğunu ortadan kaldırır. HEM Motor verimli elektrik motorları ve IE3 serileri, doğru güç ve görev tipinde seçildiğinde uzun ömürlü çözüm sunar.

Monofaze Motorun Devir, Kutup ve Güç Seçimi

Monofaze motorlarda da, trifaze motorlarda olduğu gibi devir ve güç seçimi uygulamaya göre yapılır. 2 kutuplu monofaze motor yaklaşık 3000 d/d, 4 kutuplu yaklaşık 1500 d/d döner. Fan ve pompa gibi uygulamalarda devir, istenen debi ve basınca göre seçilir. Güç ise yükün gerektirdiği torka göre belirlenir; yetersiz güçlü bir monofaze motor sürekli zorlanır, kondansatörünü ve sargısını yorar. Doğru güç-devir kombinasyonunu seçmek, hem motorun hem de kondansatörün ömrünü uzatır. HP-kW dönüşümü ve sipariş için 220V ve 380V motorlarda HP-kW eşleşme tablosu pratik bir kaynaktır. Monofaze motorun gücünü yükünüze göre doğru boyutlandırmak için motor yük oranı ve doğru boyutlandırma yazısına bakın.

Kondansatör Bağlantısı ve Dönüş Yönü

Monofaze motorda dönüş yönü, yardımcı sargının bağlantısıyla belirlenir. Çoğu monofaze motorda, yardımcı sargı uçlarının yerini değiştirerek dönüş yönü tersine çevrilebilir; bu işlem motorun klemens kutusunda yapılır. Yanlış dönüş yönü, pompayı veya fanı ters çalıştırır ve istenen sonucu vermez. Bu yüzden devreye almadan önce dönüş yönünü kontrol etmek önemlidir. Konuyu trifaze tarafında dönüş yönü ve faz sırası yazısında ele aldık; monofaze motorda mantık benzerdir ancak faz sırası yerine yardımcı sargı bağlantısı belirleyicidir. Devreye alma adımlarının tamamı için devreye alma ve ilk çalıştırma kontrol listesi yazısı yol gösterir. Bağlantı yaparken klemens kutusundaki şemaya sadık kalın; tahmine göre bağlamak hem yanlış yöne hem de kondansatör arızasına yol açabilir.

Monofaze Motor Hangi İşlerde Tercih Edilir?

Monofaze motorlar, üç fazlı şebekenin bulunmadığı veya güç ihtiyacının sınırlı olduğu yerlerde tercih edilir. Küçük atölyeler, evsel uygulamalar, küçük pompalar, fanlar ve hafif makineler tipik kullanım alanlarıdır. Genellikle 0,75 kW ve altındaki güçlerde monofaze motor yaygındır; daha büyük güçlerde trifaze motor hem daha ekonomik hem de daha verimlidir. Doğru tercihte uygulamanın gücü, kalkış yükü ve şebeke tipi belirleyicidir. Bu kararı netleştirmek için monofaze asenkron motor seçimi ve fiyatı yazısına bakın. Monofaze motor seçiminde kondansatör, doğru güç ve kaliteli üretim bir bütündür; bu üçü birlikte doğru seçildiğinde motor uzun yıllar sorunsuz çalışır. Kaliteli bir motorla başlamak, sık kondansatör değişimi ve arıza maliyetinden çok daha ekonomiktir.

Kondansatör seçimi, ilk bakışta teknik bir ayrıntı gibi görünse de, monofaze motorun güvenilir çalışmasının temelidir. Doğru µF, doğru gerilim dayanımı ve doğru tip (kalkış mı çalışma mı) bir araya geldiğinde motor sorunsuz kalkar ve uzun süre çalışır. Yedek alırken eski parçayı birebir eşleştirmek, yeni motor alırken ise uygulamaya uygun tipi seçmek en güvenli yoldur. Şüphe halinde, motorun etiketindeki bilgileri ve eski kondansatörün değerlerini esas alın; tahmine göre değişim hem motoru hem de bağlı makineyi riske atar. Doğru seçimle, monofaze motorunuz yıllarca güvenilir bir çözüm olarak hizmet eder. Kondansatör, monofaze motorun en kritik ama en kolay yedeklenebilen parçasıdır; bu yüzden değerini doğru bilmek ve doğru tipte yedek bulundurmak, beklenmedik duruşları önler. Sık arıza yaşıyorsanız sadece kondansatörü değil, motorun uygulamaya uygunluğunu da gözden geçirin; çoğu zaman kalıcı çözüm, doğru güçte ve kaliteli bir motora geçmektir. Doğru kondansatör ve doğru motor birlikte seçildiğinde, monofaze uygulamanız hem güvenilir hem de düşük bakım maliyetli bir çözüme kavuşur ve uzun yıllar sorunsuz hizmet verir.

Sıkça Sorulan Sorular

Kondansatör değerini biraz büyük seçsem motor daha güçlü olur mu?

Hayır. µF değerini büyütmek motoru güçlendirmez; yardımcı sargının aşırı ısınmasına ve verimin düşmesine yol açar. Her zaman etikette veya eski kondansatörde yazan µF değerine sadık kalın.

Kalkış kondansatörü yerine çalışma kondansatörü takabilir miyim?

Hayır. Çalışma kondansatörünün µF değeri kalkış için yetersizdir; motor zayıf kalkar veya hiç kalkmaz. Ayrıca kalkış kondansatörü yerine kalıcı tip takmak da yanlıştır. Her kondansatörü kendi görevine ve değerine göre kullanın.

Kondansatörün gerilim (V) değeri şebekeden neden yüksek?

Çünkü yardımcı sargı ve kondansatör üzerinde, rezonans etkisiyle şebeke geriliminden yüksek bir gerilim oluşur. Bu yüzden 220 V şebekede genellikle 400 V veya 450 V dayanımlı kondansatör kullanılır. Düşük V dayanımlı kondansatör erken patlar.

Teklif Alın

Monofaze uygulamanız için doğru güçte, kaliteli ve uzun ömürlü bir motor seçmek istiyorsanız ihtiyacınızı paylaşın. HEM Motor ekibi uygulamanıza, güç ve devir değerlerinize göre en uygun monofaze veya trifaze çözümü önerir. Teklif almak için +90 (532) 345 49 86 numarasından bize ulaşın veya iletişim sayfamızı kullanın.

Kondansatör Seçim ve Değişim Kontrol Listesi

  • Eski kondansatörün üzerindeki µF değeri okundu mu?
  • Gerilim (V) dayanımı şebekeye uygun mu (220 V için tipik 400/450 V)?
  • Kalkış mı çalışma mı kondansatörü gerektiği netleştirildi mi?
  • Santrifüj şalterin sağlığı kontrol edildi mi?
  • Kondansatör şişme, sızıntı veya kararma var mı?
  • Arıza tekrarlıyorsa motor doğru güçte ve kalitede mi sorgulandı?
  • Yüksek kalkış momenti gerektiren işte çift kondansatörlü motor mu seçilmeli?
