Kompresör Motoru Yenileme: Pistonlu ve Vidalı Kompresörlerde Motor Eşleştirme Rehberi

Basınçlı hava, çoğu üretim tesisinde elektrikten sonra gelen ikinci hayat damarıdır. Kompresörün motoru yandığında pnömatik hatlar durur; CNC tezgâhları, paketleme makineleri, kumlama kabinleri ve boya hatları aynı anda beklemeye geçer. Bu nedenle kompresör motoru yenileme kararı, "hangi motor uyar" sorusundan çok "yarın sabaha kadar hangi motoru bulup taktırabilirim" sorusudur. HEM Motor, 1979'dan beri Türkiye'de üretim yapan bir elektrik motoru üreticisi olarak pistonlu ve vidalı kompresörlerin büyük bölümünde kullanılan standart gövdeli motorları Türkiye stoğundan teslim eder; bu rehber, satın alma ve bakım sorumlularının eski motoru doğru tarif edip doğru ikameyi tek seferde sipariş etmesi için hazırlandı.

Yenileme mi Sarım mı? Satın Alma Tarafından Bakış

Motoru yanan işletmenin önünde iki yol vardır: mevcut motoru sardırmak ya da yenisini almak. Sarım ilk bakışta ucuz görünür; ancak ticari tabloya üç kalem daha eklemek gerekir. Birincisi süredir: sarım atölyesine gidiş, söküm, sarım, rulman ve test derken çoğu zaman üç ile yedi gün arasında bir bekleme oluşur ve bu sürede kompresör çalışmaz. İkincisi performanstır: her sarımda motorun verimi bir miktar düşer ve kompresör gibi yılda binlerce saat çalışan bir uygulamada bu kayıp sessizce faturaya yansır. Üçüncüsü garantidir: sarılmış motor, yeni motorun fabrika garantisini taşımaz. Yeni motor tarafında ise IE3 yerine IE4 sınıfı bir ikame seçmek, aynı gövdede daha düşük işletme gideri anlamına gelir; iki sınıf arasındaki yatırım mantığını ayrıntılı incelemek isteyenler IE3 ile IE4 arasındaki yatırım karşılaştırmasını okuyabilir. Pratik kural şudur: motor 7,5 kW ve altındaysa, ya da gövde yaşı on yılı geçmişse, sarım yerine yeni motor hemen her senaryoda daha sağlıklı bir karardır. Büyük güçlerde bile, üreticide hazır stok varsa yeni motorun teslim hızı sarımı çoğu kez geride bırakır.

Birden fazla kompresörü olan tesislerde bu kararı arıza anına bırakmamak da mümkündür: motor parkının yaşı, sarım geçmişi ve kritiklik derecesi çıkarılır; en riskli iki üç motor için ikame planı bugünden yapılır. Planlı yenilemenin arızada yenilemeye göre iki somut üstünlüğü vardır: motoru piyasada o gün ne bulunduysa onunla değil, doğru konfigürasyonla değiştirirsiniz ve değişimi hafta sonu ya da vardiya arası gibi üretimi durdurmayan bir pencereye alırsınız. Satın alma bütçesi açısından da planlı alım, acil alımın taşıma ve duruş maliyetlerinden arınmış olduğu için her zaman daha ucuzdur.

Eski Motorun Etiketi: Sipariş Öncesi Okunması Gereken Sekiz Bilgi

Doğru ikamenin yolu, yanan motorun etiketini eksiksiz okumaktan geçer. Teklif isterken şu sekiz bilgiyi iletmeniz, karşı tarafın size tek seferde doğru motoru ayırmasını sağlar:

1. Anma gücü (kW/HP): Kompresör motorlarında güç asla "yaklaşık" seçilmez; bir alt güç termik attırır, gereksiz bir üst güç ise pano ve kontaktör değişikliği doğurabilir. 2. Devir (d/dk): 2 kutuplu (~2900 d/dk) ve 4 kutuplu (~1450 d/dk) motorlar fiziksel olarak benzer görünse de kompresör tarafında bambaşka sonuç verir; devir yanlışsa kasnaklı sistemde hava debisi, direkt akuple sistemde vida hızı değişir. 3. Gövde büyüklüğü (örn. 112M, 132S, 160L): Ayak delik aralıklarını ve mil yüksekliğini belirler. 4. Bağlantı şekli: B3 ayaklı, B5 flanşlı, B35 ayaklı-flanşlı ya da B14 küçük flanşlı. 5. Gerilim ve bağlantı: 230/400 V mu, 400/690 V mu; yıldız-üçgen yol vericili kompresörlerde bu satır hayati önemdedir. 6. Verim sınıfı: IE2, IE3 veya IE4. 7. Çalışma rejimi (S1, S3 vb.): Etikette yazıyorsa mutlaka bildirin. 8. Koruma sınıfı (IP): Kompresör odaları tozlu ve yağ buharlıdır; IP55 standart kabul edilmelidir. Etiket okunamayacak kadar yanmışsa, motorun ve mil ucunun net fotoğrafları ile kompresörün marka-modeli çoğu zaman ikame için yeterlidir.

Etiketin yanına bir de çalışma ortamı bilgisi eklenmelidir; çünkü motor etiketi standart koşullara (deniz seviyesine yakın rakım ve 40 °C ortam sıcaklığı) göre yazılır. Kompresör odası yazın 45–50 °C'yi buluyorsa ya da tesis yüksek rakımdaysa, motorun termik rezervi azalır ve aynı güçteki motor daha sıcak çalışır. Bu durumda çözüm güç büyütmek değil, durumu sipariş aşamasında bildirmektir; öneri buna göre şekillenir ve termik röle ayarı devreye almada bu koşullara göre yapılır. Kompresör odasının havalandırmasının iyileştirilmesi de çoğu zaman motor ömrüne yapılacak en ucuz yatırımdır.

Mil ve Flanş Eşleştirmesi: Sökmeden Ölçün, Tek Seferde Takın

Etiket bilgisi motorun elektriksel kimliğini verir; mekanik kimlik ise mil ve bağlantı yüzeyindedir. Yenileme siparişlerinde iade ve gecikmelerin en büyük nedeni mil ölçüsünün kontrol edilmemesidir. Kumpasla üç ölçü alın: mil çapı, mil çıkış uzunluğu ve kama kanalı genişliği. Standart gövde-mil eşleşmeleri bellidir (örneğin 132 gövdede 38 mm mil tipiktir); ancak bazı kompresör üreticileri özel mil işletmiş olabilir. Flanşlı motorlarda flanş dış çapı, delik aralığı (delik dairesi çapı) ve merkezleme faturası çapı ölçülmelidir; B5'te delikler düz, B14'te diş açılmıştır. Kasnaklı pistonlu kompresörlerde kasnağın eski milden yeni mile aynı sıkılıkta geçmesi, konik burçlu kasnaklarda burcun yenilenmesi gerekebilir; siparişte bunu konuşmak, montaj günü sürpriz yaşamamak demektir. HEM Motor teknik ekibi, gönderdiğiniz etiket fotoğrafı ve mil ölçüleriyle eşleştirmeyi sizin adınıza yapar; kompresör elektrik motorları sayfasındaki standart gövdelerin tamamı bu eşleştirme mantığına göre stoklanır.

Montaj ve İlk Kalkış: Devreye Alma Günü Kontrol Listesi

Doğru motor yanlış montajla kısa sürede eskir; bu yüzden değişim gününü de tedarikin parçası sayıyoruz. Kasnaklı sistemlerde ilk iş hizalamadır: motor ve kompresör kasnağı mastar ya da lazerle aynı düzleme alınmalı, kayış gerginliği üretici değerine göre ayarlanmalıdır — gevşek kayış kayıp ve ısınma, aşırı gergin kayış ise ön rulman hasarı demektir. Direkt akuple sistemlerde kaplin boşluğu ve eksen kaçıklığı kontrol edilir. Elektrik tarafında sıralama şöyledir: klemens bağlantısının etiketteki gerilime göre (yıldız mı üçgen mi) köprülenmesi, motorun boşta çalıştırılıp dönüş yönünün doğrulanması, ardından yük altında üç fazın akımlarının pens ampermetreyle ölçülüp etiket değeriyle karşılaştırılması. Fazlar arası belirgin akım dengesizliği besleme hattında sorun işaretidir ve ilk gün yakalanmalıdır. Son adım ilk hafta takibidir: rulman bölgesinden ses, gövde sıcaklığı ve termik rölenin ayar değeri kontrol edilir. HEM Motor sevkiyatla birlikte bağlantı şemasını gönderir ve devreye alma sırasında telefonla mühendislik desteği sağlar; ilk kalkışta ölçülen değerleri bizimle paylaşan müşterilerimizin motorlarında erken arıza oranı belirgin biçimde düşüktür.

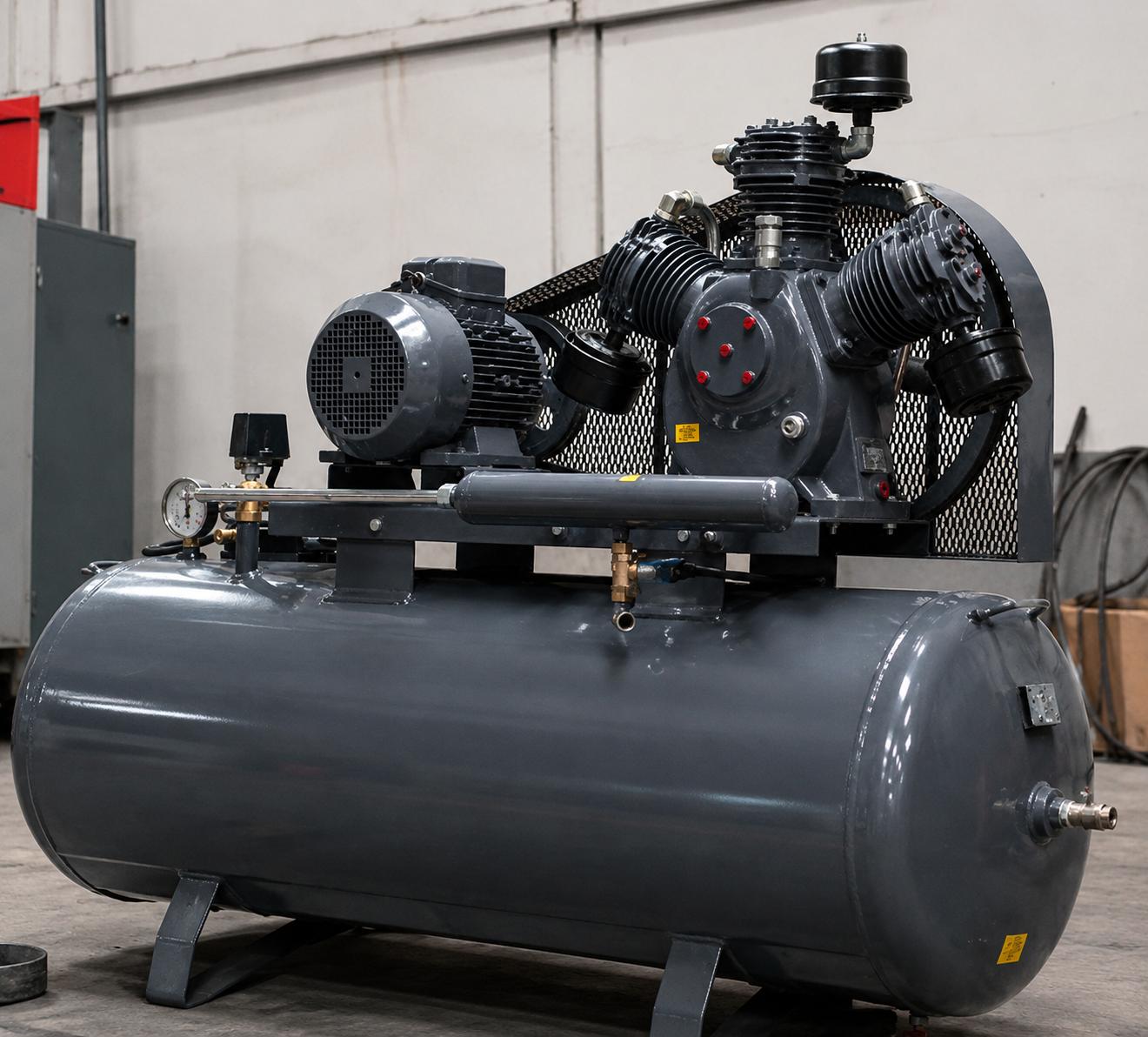

Pistonlu Kompresörlerde Yük Karakteri: Yüksek Kalkış Momenti ve Volan Etkisi

Pistonlu kompresör, motor için zorlu bir yüktür. Krank mekanizması her devirde sıkıştırma darbesi üretir; motor sadece ortalama yükü değil, bu darbeli momenti de taşımak zorundadır. Üstelik pistonlu kompresörlerin çoğu kasnak-kayış aktarmalı çalışır ve büyük volan kasnağın ataleti, kalkışta motorun uzun süre yüksek akım çekmesine yol açar. Bu yüzden pistonlu kompresör için seçilen motorun kalkış momenti yüksek, rotoru darbeli yüke dayanıklı olmalıdır. Tank basınç şalteriyle çalışan klasik pistonlu kompresörlerde motor günde onlarca kez durup kalkar; bu dur-kalk rejimi, sürekli rejime göre sargı ve rulman ömrünü daha çok zorlar. Satın almada karşılığı şudur: pistonlu kompresör motoru seçerken etiketteki gücü birebir korumak, F sınıfı izolasyonlu ve IP55 korumalı bir motoru tercih etmek ve kasnak yükünü taşıyacak ön rulman yapısına sahip standart sanayi motorundan şaşmamak gerekir. Boşaltmalı (yüksüz) kalkış valfi olan kompresörlerde kalkış kolaylaşır; valfi arızalı bir kompresöre yeni motor takmak ise yeni motoru da aynı akıbete sürükler — devreye almada bu kontrol mutlaka yapılmalıdır.

Vidalı Kompresörlerde Eşleştirme: Sürekli Yük, Hassas Akuple, Doğru Yol Verme

Vidalı kompresörde tablo tersine döner: yük darbesizdir ama süreklidir. Motor, vida bloğunu kaplin ya da dişli aktarma üzerinden genellikle kesintisiz döndürür; bu da S1 sürekli çalışma rejimine uygun, verimi yüksek bir motor gerektirir. Vidalı kompresörlerin büyük bölümü yıldız-üçgen yol verme ile kalkar; bu nedenle motorun 400 V şebekede üçgen bağlantıya uygun (400/690 V etiketli) olması şarttır — 230/400 V etiketli bir motor yıldız-üçgen panoya bağlanırsa sargılar dakikalar içinde zarar görür. Bu ayrıntı, vidalı kompresör motoru siparişlerinde en sık düzelttiğimiz hatadır. İnvertörlü (VSD) vidalı kompresörlerde ise motorun sürücüyle çalışmaya uygun izolasyon yapısına sahip olması gerekir; ikame motor isterken kompresörün invertörlü olduğunu mutlaka belirtin. Direkt akuple sistemlerde kaplin lastiğinin yenilenmesi ve lazer ya da komparatörle eksen ayarı, yeni motorun rulman ömrünü belirleyen son adımdır. Vidalı kompresör motorları yılda 4.000–8.000 saat çalıştığından, ikamede IE4 sınıfına geçmek toplam sahip olma maliyetini gözle görülür biçimde düşürür; stoktaki IE4 verimli motor serisi 0,55 kW'tan 355 kW'a kadar bu ihtiyaca göre dizilmiştir.

Dur-Kalk Dayanımı: Saatte Kaç Kalkış Güvenli?

Her kalkış, motor sargısında anma akımının katları mertebesinde akım ve buna bağlı ısı üretir. Motor bu ısıyı çalışırken fanıyla atar; ama kısa aralıklarla durup kalkan motor ısıyı atacak zaman bulamaz. Pistonlu kompresörlerde basınç şalteri aralığı çok dar ayarlanmışsa, ya da tank kapasitesi tüketime göre küçük kalmışsa, motor saatte onlarca kez kalkar ve "yeni motor da yandı" şikâyeti doğar. Yenileme sırasında şu üç kontrol, yeni motorun ömrünü uzatır: basınç şalterinin alt-üst ayar aralığını genişletmek, hava kaçaklarını gidererek gereksiz kalkışları azaltmak ve gerekiyorsa tank hacmini büyütmek. Vidalı kompresörlerde ise yük-boş (load-unload) çevrimi motoru döndürmeye devam ettiği için kalkış sayısı düşüktür; burada dikkat edilmesi gereken, boşta çalışma oranı çok yüksekse motorun gereksiz enerji tüketmesidir. Soğutma uygulamalarındaki benzer dur-kalk problemleri ve fan-kompresör motor ikilisinin birlikte seçimi için soğuk hava deposu fan ve kompresör motorları rehberine de göz atabilirsiniz.

Tedarik Süreci: Termin, Stok ve Devreye Alma Desteği

Kompresör motoru yenilemede tedarikçi seçiminin ölçütü kataloğun kalınlığı değil, telefonun ucundaki stoğun gerçekliğidir. HEM Motor'da süreç şöyle işler: etiket fotoğrafını ve mil ölçülerini iletirsiniz; teknik ekip aynı gün eşleştirmeyi yapar ve stok durumunu, gövde bazında net teslim tarihiyle bildirir. Standart gövdelerde (71'den 315'e) IE3 ve IE4 motorlar Türkiye'deki fabrika ve depo stoğundan sevk edilir; üretici olmanın farkı, stokta olmayan özel mil ya da özel flanş taleplerinin ithalat beklemeden üretim hattında çözülebilmesidir. Sevkiyat sonrasında devreye alma aşaması yalnız bırakılmaz: bağlantı şeması, yol verme tipine göre klemens köprüleme, dönüş yönü kontrolü ve ilk kalkış akımı ölçümü konusunda telefonla mühendislik desteği verilir. Birden fazla kompresörü olan tesislere, ortak gövdelerde bir adet yedek motor bulundurma planı çıkarılır; böylece bir sonraki arızada bekleme süresi sıfıra iner.

Kompresör imalatçıları ve revizyon atölyeleri için ayrıca OEM çalışma modeli uygulanır: seri üretimde kullanılacak motor tipi bir kez birlikte belirlenir, mil-flanş konfigürasyonu dondurulur ve yıllık adede göre çağrılı sevkiyat programı kurulur. Böylece imalatçı motoru stoklamak yerine üretim planına göre çeker; fiyat dönemsel olarak sabitlenir ve her partide aynı konfigürasyon gelir. Revizyon atölyeleri için de en çok dönen beş altı gövdenin atölye rafında hazır tutulması, müşterilerine verdikleri "yarın teslim" sözünün altyapısını oluşturur.

Sık Sorulan Sorular

Eski motorun etiketi tamamen silinmiş; yine de doğru motoru bulabilir misiniz?

Evet. Kompresörün marka-modeli, motorun gövde fotoğrafı, ayak delik aralıkları ve mil çapı-uzunluğu ölçüsü bizim için yeterlidir. Gövde büyüklüğü ayak ölçülerinden, güç ve devir ise kompresör üreticisinin tip etiketinden geriye doğru tespit edilir. Şüpheli durumlarda iki ihtimal varsa, panodaki termik röle ayar değeri hangi gücün doğru olduğunu söyler.

Vidalı kompresörümün motoru 400/690 V etiketli; yerine 230/400 V motor takılabilir mi?

Yıldız-üçgen yol verici varsa hayır. 400 V şebekede yıldız-üçgen kalkış, ancak üçgen bağlantısı 400 V olan (yani 400/690 V etiketli) motorla yapılabilir. 230/400 V motor bu panoya bağlanırsa üçgen kademesinde aşırı gerilim görür ve sargılar kısa sürede hasarlanır. Direkt yol vermeli küçük kompresörlerde ise 230/400 V motor 400 V yıldız bağlantıyla sorunsuz kullanılır.

Motoru bir üst güçten seçsem daha mı garantili olur?

Çoğu durumda hayır. Kompresör üreticisi vida bloğunu ya da krank mekanizmasını belirli bir güce göre tasarlamıştır; üst güç motoru hem panodaki koruma elemanlarıyla uyumsuzluk yaratır hem de düşük yükte verimsiz çalışır. Doğru yaklaşım etiket gücünü korumak, dayanımı güç artırarak değil doğru verim sınıfı, doğru rejim ve doğru devreye almayla sağlamaktır.
