Yüksek ataletli bir yükü çeviren asenkron motor seçerken, çoğu satın alma kararının gözden kaçırdığı tek bir parametre vardır: yükün atalet momenti J (kgm²). Büyük bir fan çarkı, santrifüj bir kompresör volanı, bir değirmen tamburu veya volanlı bir konkasör; bunların hepsi durağan halden anma devrine ulaşırken motorun uzun bir süre kalkış akımı çekmesine neden olur. Bu yazı, kalkış süresini hesaplamayı, izin verilen tıkalı rotor süresiyle karşılaştırmayı ve sargıyı yakmadan doğru motoru seçmeyi ticari bir gözle ele alır.
Amacımız "atalet nedir" anlatmak değil; doğru kW, doğru moment sınıfı ve doğru yol verme yöntemini seçtirerek elektrik motorları yatırımınızın sahada sorunsuz çalışmasını sağlamaktır. HEM Motor asenkron serisi 0,55–355 kW aralığında, IE3 ve IE4 verimlilik sınıflarında, pik döküm gövde ve F sınıfı izolasyonla yüksek ataletli yüklere uygun çözümler sunar.
Atalet Momenti J ve GD² (Volan Etkisi) Nedir, Neden Önemli?
Atalet momenti J (kgm²), dönen bir kütlenin hızlanmaya karşı gösterdiği direncin ölçüsüdür. Aynı kavram eski katalog ve plakalarda GD² (volan etkisi, kg·m²) olarak da geçer. İkisi arasındaki ilişki basittir: GD² = 4 × J. Yani plakada GD² = 8 kg·m² yazıyorsa, J = 2 kgm² demektir. Bu küçük ayrımı atlamak, kalkış süresi hesabınızı dört katı yanlış yapar; bu yüzden hesaba başlamadan birimi netleştirin.

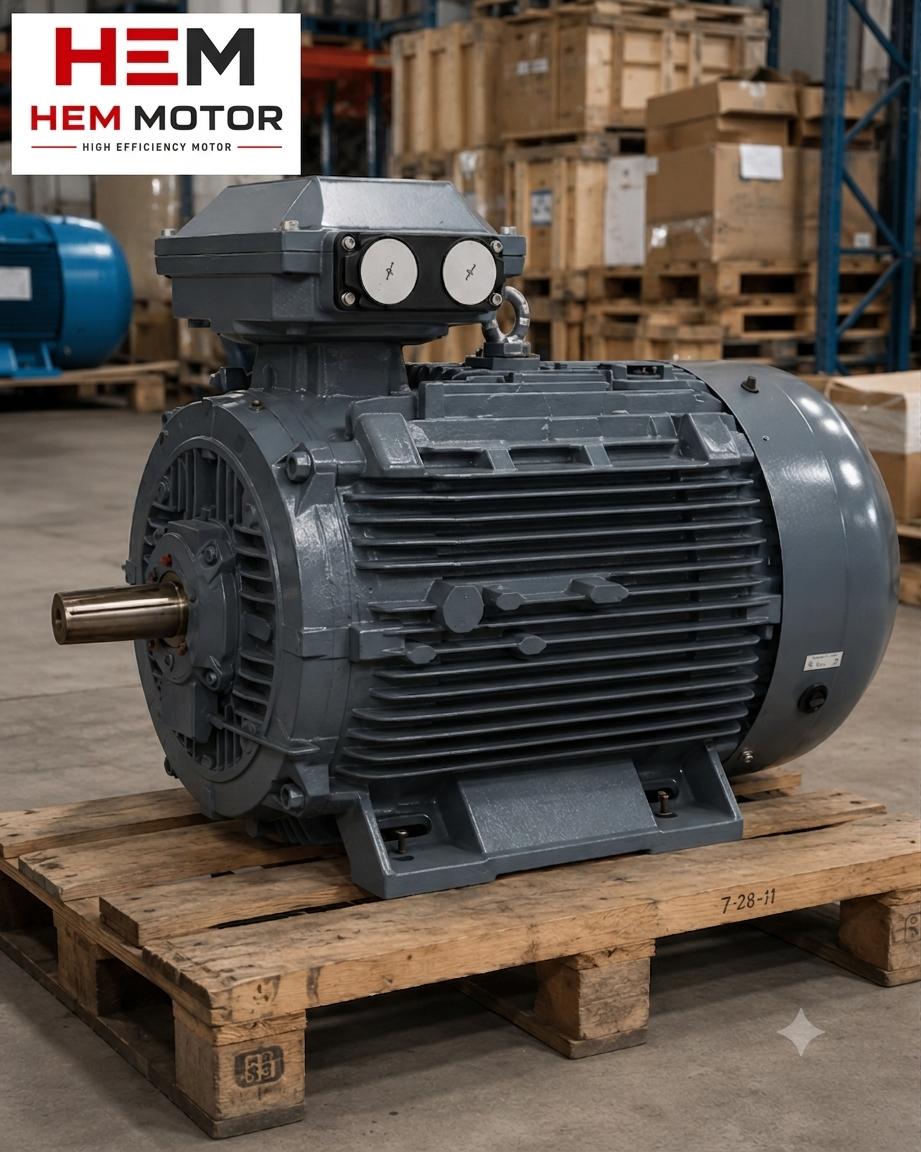

Yükün ataleti ne kadar büyükse, motorun bu kütleyi durağan halden anma devrine "fırlatması" o kadar uzun sürer. Büyük çaplı bir santrifüj blower çarkı, ağır bir değirmen tamburu veya volanlı bir konkasör volanı tipik yüksek ataletli yüklerdir. Bu yüklerde motor, kalkış akımını (LRA, yaklaşık anma akımının 6–8 katı) saniyelerce çekmek zorunda kalır ve asıl ısınma sorunu burada doğar.
Motor Tarafı Atalet ile Yük Tarafı Atalet Ayrı Hesaplanır
Kalkış süresinde rol oynayan toplam atalet, motorun kendi rotor ataleti ile yük ataletinin toplamıdır. Ancak araya bir redüktörlü motor veya kayış-kasnak girerse, yük ataleti motor miline doğrudan eklenmez; redüksiyon oranının karesiyle indirgenir:
J_yük(mile indirgenmiş) = J_yük / i²
Burada i, redüktör veya kayış oranıdır (motor devri / yük devri). Örneğin yük ataleti 50 kgm² olan bir tambur, i = 5 oranlı bir redüktörle motor miline 50 / 25 = 2 kgm² olarak yansır. Bu indirgeme, redüktörlü tahriklerde kalkış süresini ciddi biçimde kısaltan en güçlü kozdur. Toplam mile indirgenmiş atalet:
J_toplam = J_motor + J_yük / i²

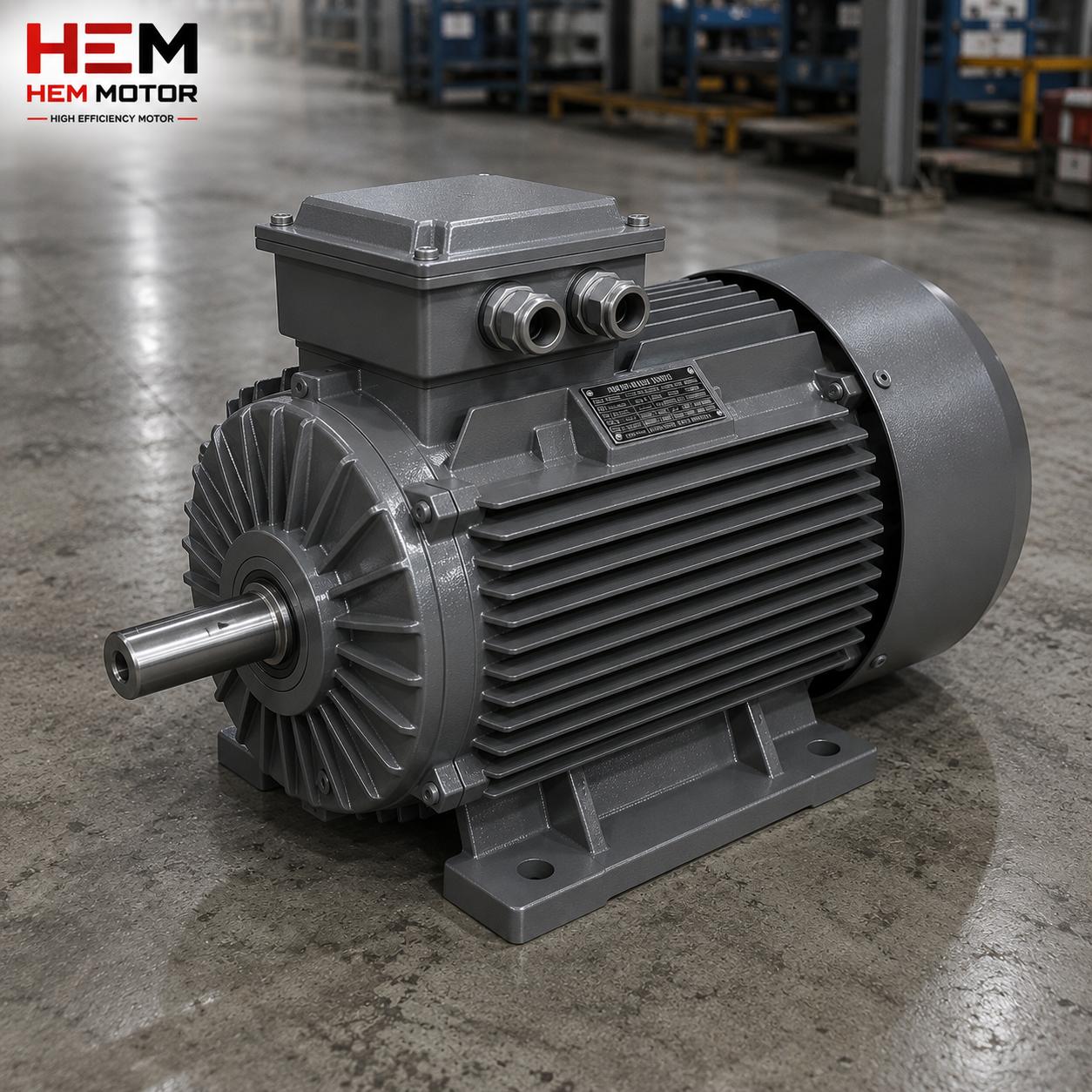

Kalkış Süresi Formülü ve Hesap Mantığı
Kalkış süresinin temeli Newton'un dönme yasasıdır: hızlandırma momenti = atalet × açısal ivme. Buradan kalkış süresi:
t_kalkış = (J_toplam × Δω) / M_hızlandırma_ortalama
Δω, sıfırdan anma açısal hızına geçiştir (Δω = 2π × n / 60). Pratik mühendislik formülü ise devir (n, d/dk) cinsinden çok daha kullanışlıdır:
t = (J_toplam × n) / (9,55 × (M_motor_ort − M_yük_ort))
Buradaki 9,55 sayısı 60/(2π) sabitidir. M_motor_ort, motorun kalkış boyunca ürettiği ortalama momenttir; M_yük_ort ise yükün kalkış boyunca direnç gösterdiği ortalama momenttir. İkisinin farkı (M_hızlandırma) ne kadar büyükse motor o kadar hızlı kalkar. Bu farkı büyütmek, motoru ısınmadan kurtarmanın anahtarıdır ve moment sınıfı seçimiyle doğrudan ilişkilidir.
Hızlandırma Momentini Doğru Almak: Devir-Tork Eğrisi
Asenkron motorun momenti devir boyunca sabit değildir; kalkış momentinden başlar, devrilme (breakdown) momentine yükselir, sonra anma noktasına iner. Yükün momenti de hıza göre değişir: bir fan/pompada moment hızın karesiyle artar (kalkışta düşük, sonda yüksek), bir konveyör veya değirmende ise hemen hemen sabittir. Ortalama hızlandırma momentini doğru almak için motor ve yük eğrilerini üst üste koymak gerekir. Eğri okuma detayları için devir-tork eğrisi ve devrilme momenti yazımıza bakın. Pratikte ortalama hızlandırma momenti, Design N motorlarda anma momentinin yaklaşık 1,3–1,6 katı; Design H motorlarda 1,8–2,2 katı mertebesinde alınabilir.
Örnek Hesap: 30 kW, 4 Kutuplu Motor, Yüksek Ataletli Fan
Somut bir örnek üzerinden gidelim. Bir endüstriyel aspiratör tahriki seçeceğiz:
- Motor: 30 kW, 4 kutup, 1460 d/dk anma devri, IE4.
- Motor rotor ataleti: J_motor = 0,25 kgm² (tipik 200 gövde değeri).
- Yük (fan çarkı, direkt akuple): J_yük = 5,8 kgm².
- Redüksiyon yok (i = 1), dolayısıyla J_toplam = 0,25 + 5,8 = 6,05 kgm².
Önce anma momentini bulalım: M_anma = 9550 × kW / n = 9550 × 30 / 1460 ≈ 196 Nm. (Bu hesabın ayrıntısı için anma momenti hesabı yazısına bakabilirsiniz.)
Design N motorda ortalama hızlandırma momentini anma momentinin 1,5 katı alalım: M_motor_ort ≈ 1,5 × 196 = 294 Nm. Fan yükü kalkış boyunca ortalama olarak anma momentinin yaklaşık üçte birini çeker (hızın karesiyle arttığı için başta çok düşük): M_yük_ort ≈ 0,33 × 196 ≈ 65 Nm. Net hızlandırma momenti = 294 − 65 = 229 Nm.
Şimdi kalkış süresi:
t = (6,05 × 1460) / (9,55 × 229) = 8833 / 2187 ≈ 4,0 saniye.
4 saniyelik bir kalkış, çoğu standart motorun izin verilen tıkalı rotor süresi (tE) içinde kalır; ancak yük ataleti 5,8 yerine 15 kgm² olsaydı süre yaklaşık 10 saniyeye çıkardı ve bu, sınırı zorlardı. İşte bu noktada motor seçimini gözden geçirmek gerekir.
İzin Verilen Tıkalı Rotor Süresi (tE) ile Karşılaştırma
Hesapladığınız kalkış süresi tek başına bir anlam taşımaz; onu motorun izin verilen tıkalı rotor süresiyle (tE, locked-rotor time) karşılaştırmanız gerekir. tE, motorun soğuk veya sıcak durumda, anma kalkış akımı altında, izolasyon sınıfının sıcaklık limitine ulaşmadan dayanabileceği maksimum süredir. Motor kataloglarında soğuk (cold) ve sıcak (warm) tE değerleri ayrı verilir.
Temel kural: t_kalkış < tE (sıcak) olmalı, üstelik emniyet payıyla. Eğer kalkış süresi sıcak tE süresine yaklaşıyorsa, motor her kalkışta birikimli ısınır ve sargı/rotor ömrü hızla düşer. Yüksek ataletli yüklerde bu marj çoğu zaman yetersiz kalır; çünkü kalkış akımı (LRA) saniyelerce sürer. Kalkış akımının kendisini düşürme yöntemlerini kalkış akımı ve LRA düşürme yazımızda ayrıntılı işledik; ancak dikkat: akımı düşüren bazı yöntemler kalkış süresini uzatır ve ısınmayı daha da kötüleştirebilir.
Arka Arkaya Yol Verme Sınırı ve Soğuma
Kalkış süresi uzadıkça, motorun arka arkaya yapabileceği yol verme sayısı düşer. Her kalkış sargıya bir ısı darbesi bindirir; iki kalkış arasında motorun soğuması gerekir. Yüksek ataletli yüklerde "soğukta 3, sıcakta 2 kalkış/saat" gibi sınırlar olağandır. Sık dur-kalk gereken uygulamalarda bu sınır kritik hale gelir; konuyu saatlik yol verme sayısı ve ısınma ile jogging / sık dur-kalk yazılarımızda derinlemesine ele aldık. Atalet ne kadar büyükse, izin verilen kalkış/saat o kadar düşer.
Yüksek Ataletli Yükü Isınmadan Yol Verme: Çözüm Yolları
Hesabınız kalkış süresinin tE'ye tehlikeli ölçüde yaklaştığını gösteriyorsa, seçim stratejinizi değiştirmeniz gerekir. Sahada işe yarayan yedi yol vardır.
1. Yeterli Kalkış Momentli Moment Sınıfı (Design N / H)
Hızlandırma momentini artırmanın en doğrudan yolu, daha yüksek kalkış momentli bir motor sınıfı seçmektir. Design H motorlar, Design N'e göre belirgin daha yüksek kalkış ve devrilme momenti üretir; bu da hızlandırma momentini büyütür ve kalkış süresini kısaltır. Yüksek ataletli yüklerde Design H sınıfı çoğu zaman tek başına sorunu çözer. Sınıf seçimini moment sınıfı Design N/H yazımızdan netleştirin.
2. Uygun Kutup Sayısı Seçimi
Daha düşük devirli (daha çok kutuplu) bir motor, aynı gücü daha yüksek momentle üretir ve atalet enerjisini (½ J ω²) düşürür; çünkü ω küçülür. Yüksek ataletli, düşük devir gerektiren tahrikllerde 6 veya 8 kutuplu bir motor, 2 kutuplu + redüktör çözümünden daha az kalkış stresi yaratabilir. Kutup seçimi 2/4/6 kutup yazısı bu dengeyi anlatır.
3. VFD (Frekans Sürücüsü) ile Rampalı Kalkış
Frekans sürücüsü, motoru düşük frekanstan başlatıp frekansı kademeli artırarak kalkış akımını anma akımı seviyesine indirir. Önemli avantajı: VFD, tork/frekans oranını koruyarak kalkış momentini düşürmeden akımı sınırlar. Bu sayede yüksek ataletli yük, düşük akımla ama yeterli momentle hızlandırılır. VFD ile asenkron motor yazımızda kontrollü rampa ve ısınma yönetimini ele aldık. Yüksek ataletli yükte VFD çoğu zaman en temiz çözümdür.
4. Soft Starter — Dikkatli Kullanın
Soft starter (yumuşak yol verici) gerilimi kademeli yükselterek kalkış akımını düşürür. Ancak gerilim düşünce kalkış momenti gerilimin karesiyle düşer; bu da kalkış süresini uzatır. Yüksek ataletli yükte süre uzaması, ısınmayı azaltmak yerine artırabilir. Soft starter yüksek ataletli yüklerde ancak yeterli moment marjı varsa ve süre tE içinde kalıyorsa uygundur. Yıldız-üçgen yol verme de benzer şekilde momenti üçte bire düşürür; ayrıntılar yıldız-üçgen ve soft starter yazımızda.
5. Bir Beden Büyük Motor
Anma momenti daha yüksek, daha büyük güçlü bir motor, aynı yükü daha büyük hızlandırma momentiyle kaldırır ve termal kütlesi de büyük olduğu için ısı darbesine daha dayanıklıdır. Yüksek ataletli ve sık kalkışlı uygulamalarda motoru bir-iki kademe büyütmek pratik bir emniyet payıdır. HEM asenkron serisi 355 kW'a kadar seçenek sunar; 355 gövdede Ø100 mm mil yaygındır.
6. Bilezikli (Slip-Ring) Motor ve Sıvı Dirençli Yol Verici
En zorlu yüksek ataletli yüklerde (büyük değirmen, ağır konkasör) bilezikli rotorlu asenkron motor kullanılır. Rotor devresine dışarıdan direnç eklenerek kalkış momenti yükseltilir ve kalkış akımı düşürülür; üstelik kalkış kaybının önemli kısmı motor dışındaki dirençte ısıya dönüşür, böylece sargı korunur. Sincap kafesli ve bilezikli motor farkı ile sıvı dirençli yol verici yazılarımız bu çözümü detaylandırır.
7. Volan ve Darbeli Yük Yönetimi
Bazı uygulamalarda (çekiçli değirmen, konkasör) volan kasıtlı olarak büyütülür; bu, çalışma sırasında darbeli yükü yumuşatır ama kalkışı zorlaştırır. Burada motor seçimi, volan ataleti ve kalkış süresi birlikte optimize edilmelidir. Çekiçli değirmen motoru seçimi yazısı bu dengeyi ele alır.
DOL'de Kalkış Momenti Kontrolü
Doğrudan yol vermede (DOL) kalkış momentinin yük talebini rahatça aşması gerekir. IE3/IE4 motorlarda DOL kalkış momenti ile anma momenti ilişkisini kalkış momenti / anma momenti DOL yazımızda ele aldık. Yüksek ataletli yükte DOL kalkış akımı uzun süreceği için, şebeke ve koruma seçimi de bu süreye göre yapılmalıdır.
Isınma Sınıfı ve Frenleme ile İlişki
Uzun kalkış süresi, izolasyonun sıcaklık artışı sınırını (örneğin 80K) zorlar; doğru izolasyon ve sıcaklık artışı sınıfı seçimi için ısınma sınıfı ve sıcaklık artışı 80K yazımıza bakın. Yüksek ataletli yükü durdurmak da kalkış kadar zordur; serbest yavaşlama uzun sürer. Hızlı ve kontrollü durdurma için frenleme: DC / dinamik durdurma yazımız yol gösterir.
Sıkça Sorulan Sorular
Yük ataletini bilmiyorsam motor seçimini nasıl yaparım?
Yük ataletini bilmeden kalkış süresini güvenle hesaplayamazsınız. Çark çapı, kütle ve geometriden J hesaplanabilir; ekipman üreticisinden GD² veya J değerini isteyin (GD² = 4 × J'yi unutmayın). Değer elinizde yoksa, benzer uygulamalara dayalı emniyetli bir kabulle başlar, ardından sahada kalkış süresini ölçeriz. Tahrik bilgilerinizi (kW, devir, yük tipi, çark çapı/kütlesi, kalkış/saat) bizimle paylaşırsanız, atalet uyumunu ve doğru moment sınıfını birlikte belirleriz.
VFD mi soft starter mı? Yüksek ataletli yükte hangisi?
Yüksek ataletli yükte genellikle VFD önceliklidir; çünkü akımı düşürürken kalkış momentini korur ve kalkış süresini kontrol altında tutar. Soft starter daha ekonomiktir ama momenti gerilimin karesiyle düşürdüğü için kalkış süresini uzatır ve yüksek ataletli yükte ısınmayı kötüleştirebilir. Karar; atalet değeri, kalkış/saat ve moment marjına göre verilir.
Aynı güçte daha büyük motor seçmek atalet sorununu çözer mi?
Bir beden büyük motor, daha yüksek hızlandırma momenti ve daha büyük termal kütle sağladığı için yüksek ataletli ve sık kalkışlı yüklerde gerçek bir emniyet payı verir. Ancak tek başına yeterli olmayabilir; çoğu zaman uygun moment sınıfı (Design H), doğru kutup ve gerekirse VFD ile birlikte değerlendirilir. En doğru çözümü hesapla netleştiririz.
Teklif Alın
Yüksek ataletli yükünüz için atalet uyumlu, kalkış süresi hesaplanmış ve ısınma riski denetlenmiş bir HEM Motor asenkron motor çözümü mü arıyorsunuz? Tahrik bilgilerinizi paylaşın; doğru kW, moment sınıfı ve yol verme yöntemiyle teklifinizi hazırlayalım. Telefon: +90 (532) 345 49 86 veya iletişim sayfamız üzerinden bize ulaşın. IE4 motorlar ve sektörel serilerimizi inceleyebilir, asenkron konularını asenkron motor blog kategorisinden takip edebilirsiniz.
Satın Alma ve Seçim Kontrol Listesi
- Yük atalet momenti J (kgm²) veya plakadaki GD² değeri belli mi? (GD² = 4 × J)
- Motor rotor ataleti J_motor katalogdan alındı mı?
- Araya redüktör/kayış varsa yük ataleti i² ile mile indirgendi mi?
- Anma momenti M = 9550 × kW / n hesaplandı mı?
- Ortalama hızlandırma momenti (M_motor_ort − M_yük_ort) yük tipine göre doğru alındı mı?
- Kalkış süresi t = (J × n) / (9,55 × ΔM) hesaplandı mı?
- Kalkış süresi, sıcak tE (izin verilen tıkalı rotor süresi) içinde emniyet payıyla kalıyor mu?
- Gerekli kalkış/saat sayısı motorun arka arkaya yol verme sınırının altında mı?
- Moment sınıfı (Design N / H) yük talebine uygun mu?
- Kutup sayısı (2/4/6/8) devir ve atalet açısından optimize edildi mi?
- Yol verme yöntemi (DOL / yıldız-üçgen / soft starter / VFD / bilezikli) doğru seçildi mi?
- Verimlilik sınıfı (IE3/IE4) Ecodesign yükümlülüğüne uyuyor mu?
- İzolasyon ve sıcaklık artışı sınıfı (F, 80K) uzun kalkışı kaldırıyor mu?
- Montaj tipi (B3/B5/B35) ve gövde aralığı (56–355L) uygulamaya uygun mu?
- IP koruma sınıfı (IP55 standart, istek üzerine IP65/IP66) ortama uygun mu?
