Bir motoru konumlama, hizalama veya kısa darbeli çalıştırmak için sık sık çalıştırıp durdurmak (jogging ya da inching), motor için göründüğünden çok daha zorlayıcı bir rejimdir. Her kalkışta motor, anma akımının birkaç katını çeker ve bu yüksek akım kısa sürede sargıyı ısıtır. Eğer saatte yapılan kalkış sayısı motorun sınırını aşarsa, motor sürekli tam yükte çalışmasa bile aşırı ısınır ve ömrünü kısaltır. Bu rehberde jogging/inching'in neden ısı ürettiğini, izin verilen kalkış sayısının nasıl belirlendiğini, hangi görev tipinin (S4/S5) uygun olduğunu ve doğru IE3 motor seçiminin nasıl yapılacağını anlatıyoruz.

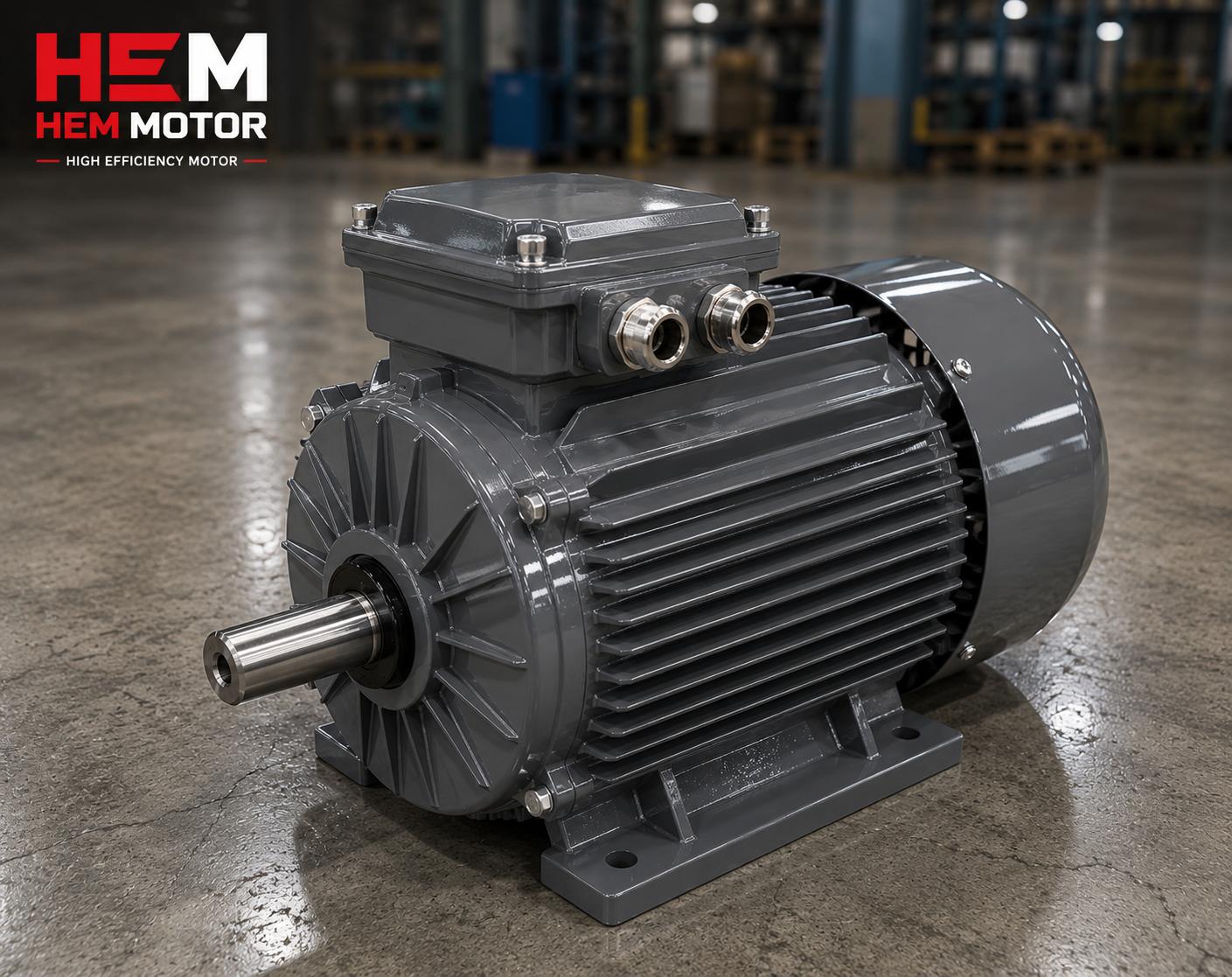

IE3 motorda jogging ve sık dur-kalk uygulamasında ısınma izleme düzeni

Jogging ve Inching Nedir?

Jogging (ya da inching), motoru tam devre çıkarmadan, kısa darbelerle çalıştırıp durdurma işlemidir. Bir makineyi belirli bir konuma getirmek, kalıbı hizalamak, bandı az ileri kaydırmak veya bir parçayı yavaşça yerleştirmek için operatör motoru kısa süreli çalıştırır ve hemen durdurur. Bu, konumlama ve ayar işlemlerinde çok yaygındır: konveyör hizalama, pres ayarı, vinç konumlama, takım tezgâhı kalibrasyonu gibi.

Bu rejimin temel özelliği, motorun çok sık kalkış-duruş yapmasıdır. Normal bir motor günde birkaç kez kalkarken, jogging yapan bir motor saatte onlarca hatta yüzlerce kez kalkabilir. İşte sorun tam burada başlar. Saatlik yol verme sayısı sınırını ayrıntılı ele aldığımız saatlik yol verme sayısı (start/saat) yazımız bu konunun temelini oluşturur.

Her Kalkışta Neden Isı Üretilir?

Bir asenkron motor dururken kalkış yaptığında, rotoru hareketsizdir ve motor anma akımının yaklaşık 5–8 katı kadar kalkış (yol alma) akımı çeker. Bu yüksek akım, sargılarda ve rotor çubuklarında kısa sürede yoğun ısı üretir. Motor tam devre ulaştığında akım normale döner; ancak kalkış yeterince sık tekrarlanırsa, motor iki kalkış arasında soğumaya fırsat bulamaz ve ısı birikir.

Bu yüzden jogging yapan bir motorun ısınması, sürekli çalışan bir motorunkinden farklı bir mekanizmadan kaynaklanır: yük değil, kalkış akımının ürettiği ısı baskındır. Kalkış akımının neden bu kadar yüksek olduğunu ve nasıl yönetileceğini kalkış akımı (LRA) yazımızda inceledik. Anma momenti ve kalkış momenti ilişkisini ise anma momenti ve kalkış momenti yazımızda ele aldık.

İzin Verilen Kalkış Sayısı (Start/Saat)

Her motorun, ısınma sınırına bağlı olarak saatte güvenle yapabileceği bir maksimum kalkış sayısı vardır. Bu değer motorun gücü, atalet momenti, yük ve soğutma yapısıyla değişir. Küçük güçlü motorlar saatte daha çok kalkış yapabilirken, büyük güçlü ve yüksek ataletli yükleri tahrik eden motorlarda bu sayı belirgin biçimde düşer. Motor üreticisinin verdiği "start/saat" değeri aşılırsa, motor termal olarak zorlanır.

Atalet momenti burada kritik rol oynar: yükün ataleti ne kadar büyükse, her kalkış o kadar uzun sürer ve o kadar çok ısı üretir. Yüksek ataletli darbeli yüklerde motor seçimini darbeli yükte motor seçimi yazımızda ele aldık. Saatlik kalkış sınırının nasıl belirlendiğini ise yukarıda bağladığımız start/saat sınırı yazımızda bulabilirsiniz.

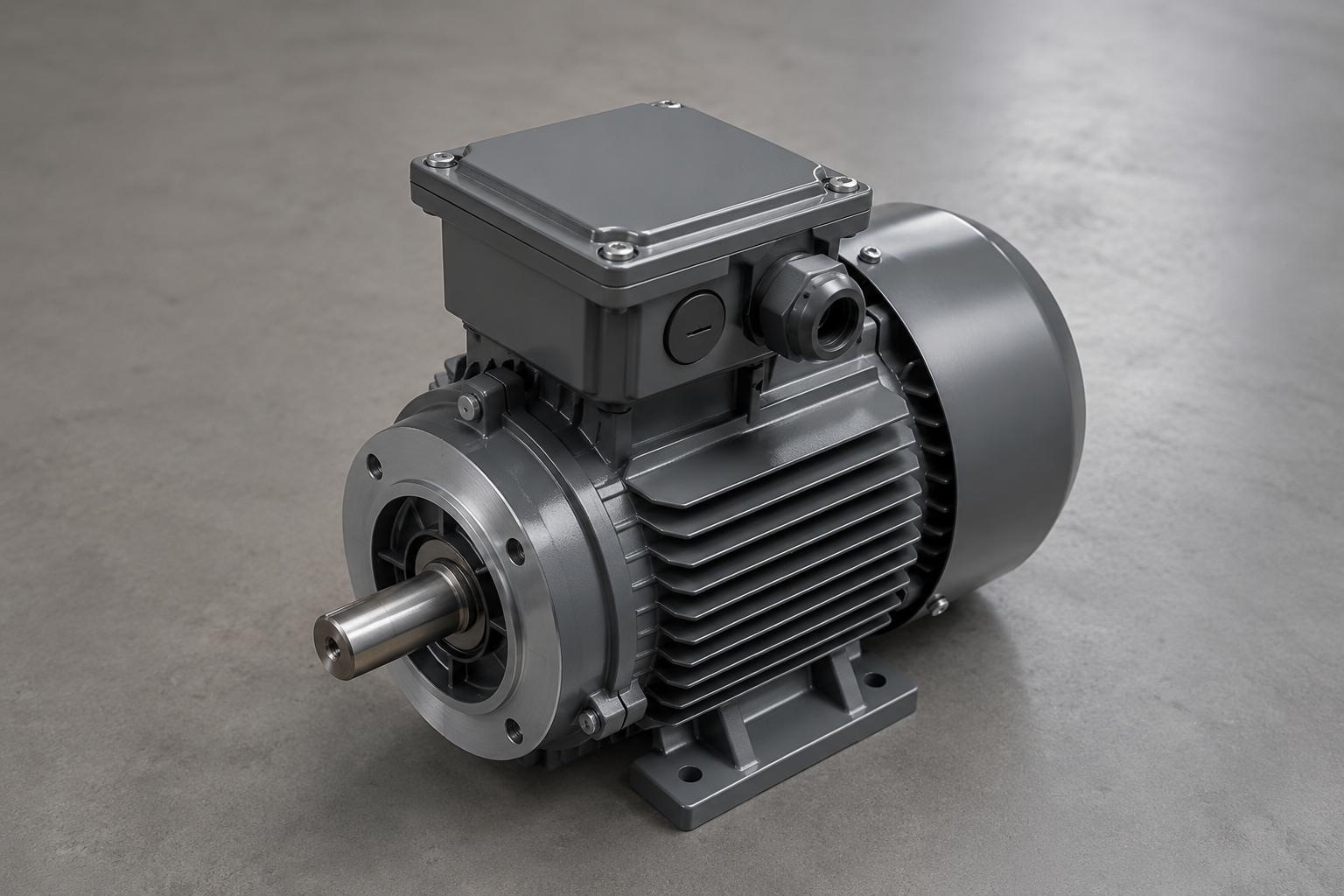

IE3 motorda görev tipi S4/S5 ve termik koruma seçimi

Görev Tipi S4 ve S5: Doğru Tanım

Sık dur-kalk yapan uygulamalar için motorun anma değerleri, sürekli görev tipi S1'e göre değil, aralıklı ve kalkış yoğun görev tiplerine göre verilmelidir. İki tanım öne çıkar:

  • S4 görev tipi: Kalkış etkisini içeren aralıklı periyodik görev. Motor sık kalkar, kısa süre çalışır, durur; bu çevrim tekrarlanır. Kalkış akımının ürettiği ısı tanımın içindedir.
  • S5 görev tipi: S4'e ek olarak elektrikli frenleme etkisini de içeren aralıklı periyodik görev. Motor hem sık kalkar hem de elektrikle frenlenerek durdurulur; frenleme de ek ısı üretir.

Doğru görev tipini siparişte belirtmek, motorun jogging rejimine uygun boyutlandırılmasını sağlar. Görev tiplerinin tamamını görev tipi (S1-S6) seçimi yazımızda açıkladık. Çift devirli uygulamalarda görev tanımının değişebileceğini çift devirli (Dahlander) motorlar yazımızda bulabilirsiniz.

Termik Koruma: PTC ve Termik Röle

Jogging yapan bir motorda en güvenilir koruma, sargı sıcaklığını doğrudan izleyen termik korumadır. Sargıya gömülü PTC termistör (ya da PT100), sargı sıcaklığı kritik seviyeye geldiğinde devreyi keser ve motoru durdurur. Bu, sık kalkıştan kaynaklanan birikimli ısınmayı doğrudan algıladığı için, klasik akım bazlı termik röleden daha hassas bir korumadır; çünkü sık kalkışta ortalama akım düşük görünse bile sargı içten ısınabilir.

Sargı sıcaklık izlemeyi PT100 ve PTC ile sargı sıcaklık izleme yazımızda ayrıntılı ele aldık. Termik, röle ve sigorta seçimini koruma: termik, röle ve sigorta yazımızda; motor koruma şalteri (MPCB) ayarını ise MPCB seçimi ve ayarı yazımızda bulabilirsiniz. Motorun neden ısındığını genel olarak ısınma sınıfı ve sıcaklık artışı yazımızda inceledik.

Gerekirse Fren Motoru veya VFD

Jogging uygulamalarında konumlama hassasiyeti önemliyse, motorun çalıştığında hızla durması gerekir. Burada iki çözüm öne çıkar. Birincisi fren motoru: motorun arkasına entegre elektromanyetik fren, güç kesildiğinde motoru hızla durdurur ve konumda tutar. Bu, vinç, konveyör ve konumlama uygulamalarında yaygındır. Fren motoru uygulamalarını frenli (fren) motor tedariki yazımızda ele aldık.

İkincisi frekans sürücüsü (VFD): VFD ile motora yumuşak kalkış ve kontrollü duruş yaptırılır; kalkış akımı düşer, ısınma azalır ve konumlama hassasiyeti artar. Çok sık jogging yapan uygulamalarda VFD, hem motoru korur hem de hassasiyeti yükseltir. VFD seçimini VFD ile asenkron motor yazımızda anlattık. Asenkron motorda frenleme yöntemlerini ise frenleme: DC ve dinamik frenleme yazımızda bulabilirsiniz.

Doğru IE3 Motor Seçimi

Jogging rejiminde verim sınıfından ödün vermeden, kalkış yoğunluğuna uygun bir IE3 motor seçmek mümkündür. IE3 Premium verimli motorlar, mevzuatın geniş bir güç aralığında zorunlu kıldığı sınıftır ve sık dur-kalk uygulamalarında da kullanılır; önemli olan motorun görev tipini ve start/saat değerini uygulamaya göre belirlemektir. IE3 verim zorunluluğunu IE3 verim sınıfı zorunluluğu yazımızda ele aldık.

IE3 motor etiketini doğru okumak (görev tipi, akım, devir) seçim için kritiktir; bunu IE3 motor etiketini okuma yazımızda anlattık. Servis faktörü ve aşırı yük dayanımının jogging'de sağladığı pay için servis faktörü ve aşırı yük yazımıza bakabilirsiniz. Sargı izolasyon sınıfının ömre etkisini sargı ve izolasyon sınıfı (F/H) yazımızda; en çok aranan güç ve devir kombinasyonlarını ise IE3 stok rehberi yazımızda bulabilirsiniz. Tüm IE3 içeriklerimizi IE3 motorlar kategorimizde inceleyebilirsiniz.

Jogging Yapan Tipik Uygulamalar

Sık dur-kalk rejimi pek çok endüstriyel uygulamada karşımıza çıkar. Konveyör hatlarında bandın belirli bir konuma getirilmesi, paketleme makinelerinde ürünün hizalanması, takım tezgâhlarında parçanın konumlanması, pres ve kalıp ayarları, vinç ve caraskalda yükün hassas yerleştirilmesi tipik jogging örnekleridir. Bu uygulamalarda motor tam devre çıkmadan kısa darbelerle çalışır ve her darbede kalkış akımı ısısı üretir.

Vinç ve caraskal uygulamalarında frenli motor ve hassas konumlama ihtiyacını vinç ve caraskal kaldırma motorları yazımızda ele aldık. Konveyör bant motorlarının ikamesini konveyör bant motoru ikame yazımızda; ambalaj ve paketleme makineleri motorlarındaki konumlama ihtiyacını ise IE3 kullanım alanları yazımızda bulabilirsiniz.

Atalet, Yük Tipi ve Kalkış Süresi

Bir kalkışın ne kadar ısı ürettiği, büyük ölçüde yükün atalet momentine bağlıdır. Yüksek ataletli bir yük (büyük volan, ağır tambur, dolu bir karıştırıcı) motorun devre ulaşmasını geciktirir; bu süre boyunca motor yüksek kalkış akımı çekmeye devam eder ve daha çok ısınır. Düşük ataletli yüklerde kalkış hızlı tamamlanır ve ısı daha azdır. Bu yüzden jogging motoru seçilirken sadece güç değil, tahrik edilen yükün ataleti de değerlendirilmelidir.

Moment sınıfı (Design N/H) ve kalkış momentinin yüke göre seçimini moment sınıfları (Design N/H) yazımızda ele aldık. Değişken devirli uygulamada sabit/değişken tork seçimini değişken devirli uygulamada motor seçimi yazımızda; düşük devirli doğrudan tahrik seçeneğini ise düşük devirli motorlar yazımızda bulabilirsiniz.

Soğutma ve İzleme: Birikimli Isıyı Yönetmek

Jogging rejiminde motorun soğutması, ısı birikimini sınırlamada belirleyicidir. Standart yüzey soğutmalı (IC411) motorlarda fan motorla aynı milde döner; motor dururken fan da durur, dolayısıyla duruş anında soğutma azalır. Çok sık dur-kalk yapan uygulamalarda, bağımsız fanlı soğutma (zorlu soğutma) motorun durduğu anlarda bile soğutmayı sürdürür ve birikimli ısınmayı azaltır. Bu, özellikle yüksek kalkış frekanslı uygulamalarda dikkate alınmalıdır.

Soğutma yöntemlerini (IC411/IC416) soğutma yöntemleri yazımızda ayrıntılandırdık. Sargı sıcaklık izlemeyi sargı sıcaklık izleme yazımızda; motor ömrünü ve erken arıza nedenlerini ise motor ömrü ve erken arıza yazımızda bulabilirsiniz.

Servis Faktörü ve Aşırı Yük Payı

Jogging rejiminde motor sık sık zorlandığı için, servis faktörü (SF) ve aşırı yük dayanımı bir miktar emniyet payı sağlar. Servis faktörü 1'in üzerinde olan bir motor, kısa süreli aşırı yüklenmelere daha dayanıklıdır; bu, sık kalkışın getirdiği ek zorlanmaya karşı bir tampon görevi görür. Ancak servis faktörü, yanlış görev tipi seçiminin yerini tutmaz; doğru görev tipi (S4/S5) ve start/saat değeri yine de esas alınmalıdır.

Servis faktörü ve aşırı yük dayanımını servis faktörü ve aşırı yük yazımızda ele aldık. IE3 motor anma akımına göre kablo, sigorta ve kontaktör seçimini anma akımı ve koruma elemanları yazımızda; gerilim toleransı ve şebeke dalgalanmasını ise gerilim toleransı yazımızda bulabilirsiniz.

Yumuşak Yol Verici ve Frenleme Seçenekleri

Jogging uygulamalarında kalkış akımını düşürmek için yumuşak yol verici (softstarter) de bir seçenektir. Softstarter, motora kademeli gerilim uygulayarak kalkış akımını ve dolayısıyla kalkış ısısını azaltır; çok sık kalkış yapan ama hassas hız kontrolü gerektirmeyen uygulamalarda VFD'ye göre daha ekonomik olabilir. Hassas konumlama ve hız kontrolü gerekiyorsa VFD, hızlı ve güvenli duruş gerekiyorsa fren motoru öne çıkar. Bu üç çözüm birbirini dışlamaz; örneğin bir vinç uygulamasında hem fren motoru hem de VFD birlikte kullanılarak hem güvenli duruş hem hassas konumlama sağlanabilir.

Kalkış akımını düşürmenin bir başka faydası, şebeke ve pano elemanları üzerindeki zorlanmayı azaltmasıdır. Sık ve yüksek kalkış akımı, kontaktör ve sigorta gibi elemanların ömrünü de kısaltır; yumuşak yol verme bu elemanları korur. Motor koruma şalteri (MPCB) seçimi ve ayarını MPCB seçimi ve ayarı yazımızda; teslim ve kabul muayenesinde stok girişi kontrolünü ise teslim ve kabul muayenesi yazımızda bulabilirsiniz.

Yumuşak yol verici uyumunu ve doğru boyutlandırmayı yumuşak yol verici (softstarter) uyumu yazımızda ele aldık. Yıldız-üçgen mi softstarter mı kararını yıldız-üçgen mi softstarter mı yazımızda; asenkron motorda DC ve dinamik frenlemeyi ise frenleme: DC ve dinamik frenleme yazımızda bulabilirsiniz.

Sıkça Sorulan Sorular

Jogging yapan motor neden sürekli çalışmadığı halde ısınıyor?

Çünkü her kalkışta motor anma akımının birkaç katını çeker ve bu yüksek akım sargıda kısa sürede ısı üretir. Kalkış sık tekrarlanırsa motor iki kalkış arasında soğuyamaz ve ısı birikir. Yani jogging'de ısınmanın nedeni yük değil, sık kalkış akımının ürettiği birikimli ısıdır.

Sık dur-kalk için hangi görev tipi motoru seçmeliyim?

Kalkış etkisini içeren aralıklı görev için S4, buna ek olarak elektrikli frenleme de varsa S5 görev tipi uygundur. Siparişte görev tipini ve uygulamanın saatlik kalkış sayısını belirtmek, motorun bu rejime uygun boyutlandırılmasını sağlar. S1 sürekli görev tipi sık dur-kalk için doğru tanım değildir.

Jogging uygulamasında termik koruma olarak ne kullanmalıyım?

En güvenilir koruma, sargıya gömülü PTC termistör (ya da PT100) ile sargı sıcaklığını doğrudan izlemektir. Bu, sık kalkıştan kaynaklanan içten ısınmayı doğrudan algıladığı için akım bazlı termik röleden daha hassastır. İdeal olarak termik röle ve PTC birlikte kullanılır; termik röle akım eşiğini, PTC ise sargının gerçek sıcaklığını korur.

Jogging için softstarter mı VFD mi daha uygun?

Bu, uygulamanın ihtiyacına bağlıdır. Hassas hız ve konum kontrolü gerekiyorsa VFD daha uygundur; çünkü hem yumuşak kalkış sağlar hem de devri tam olarak ayarlar. Sadece kalkış akımını düşürmek yeterliyse ve hassas hız kontrolü gerekmiyorsa softstarter daha ekonomik bir seçenek olabilir. Hızlı ve güvenli duruş gerekiyorsa, bunlara ek olarak fren motoru değerlendirilmelidir.

Teklif Alın

Sık dur-kalk (jogging/inching) yapan uygulamanız için doğru görev tipinde, start/saat değerine uygun ve gerekirse frenli IE3 motoru birlikte seçelim. Termik koruma ve gerekiyorsa VFD ihtiyacını uygulamanıza göre değerlendiriyoruz. Hızlı teklif için +90 (532) 345 49 86 numaralı hattımızı arayabilir veya iletişim sayfamızdan ulaşabilirsiniz. Ana sayfamızdan tüm ürün gamımızı, IE3 motorlar kategorimizden ise ilgili tüm içeriklerimizi inceleyebilirsiniz.

Satın Alma ve Seçim Kontrol Listesi

  • Uygulamanın saatlik kalkış (start/saat) sayısını netleştirin.
  • Görev tipini S4 (kalkış yoğun) veya S5 (kalkış + frenleme) olarak belirtin.
  • Yükün atalet momentini değerlendirin; yüksek atalet kalkış başına ısıyı artırır.
  • Sargı sıcaklığı için PTC termistör (ya da PT100) korumasını isteyin.
  • Termik röle ve MPCB ayarını anma akımına göre yapın.
  • Konumlama hassasiyeti gerekiyorsa fren motorunu değerlendirin.
  • Çok sık jogging'de yumuşak kalkış için VFD seçeneğini düşünün.
  • IE3 verim sınıfını ve görev tipini etiketten doğrulayın.
  • Servis faktörü ve izolasyon sınıfını (F/H) jogging payına göre seçin.
  • Uygulamaya uygun güç ve devirdeki stok IE3 motoru tedarik edin.
