Tek bir motorla iki farklı devir alabilmek, çok sayıda makine imalatçısı ve tesis işletmecisi için doğrudan satın alma kararını etkileyen bir avantajdır. Çift devirli (Dahlander) asenkron motorlar, ayrı bir frekans sürücüsü yatırımı yapmadan, basit bir kontaktör grubuyla yüksek ve düşük devir arasında geçiş imkânı sunar. HEM Motor olarak hem üretici hem satıcı kimliğimizle, fan, konveyör, vinç ve soğutma uygulamalarında ihtiyaç duyduğunuz çift devirli trifaze motor ve asenkron motor çözümlerini stoktan ve siparişe özel olarak temin ediyoruz. Bu yazıda Dahlander bağlantısının hangi uygulamalarda mantıklı olduğunu, hangi durumda VFD'ye yöneleceğinizi ve doğru ürünü nasıl sipariş edeceğinizi alıcı gözüyle ele alıyoruz. Amacımız, çift devirli motor satın alırken bağlantı tipi, devir oranı ve koruma seçimi gibi kritik kararları doğru vermenizi sağlamak; böylece yanlış ürün almadan, işletmenize tam uyan bir motor temin etmenizdir.

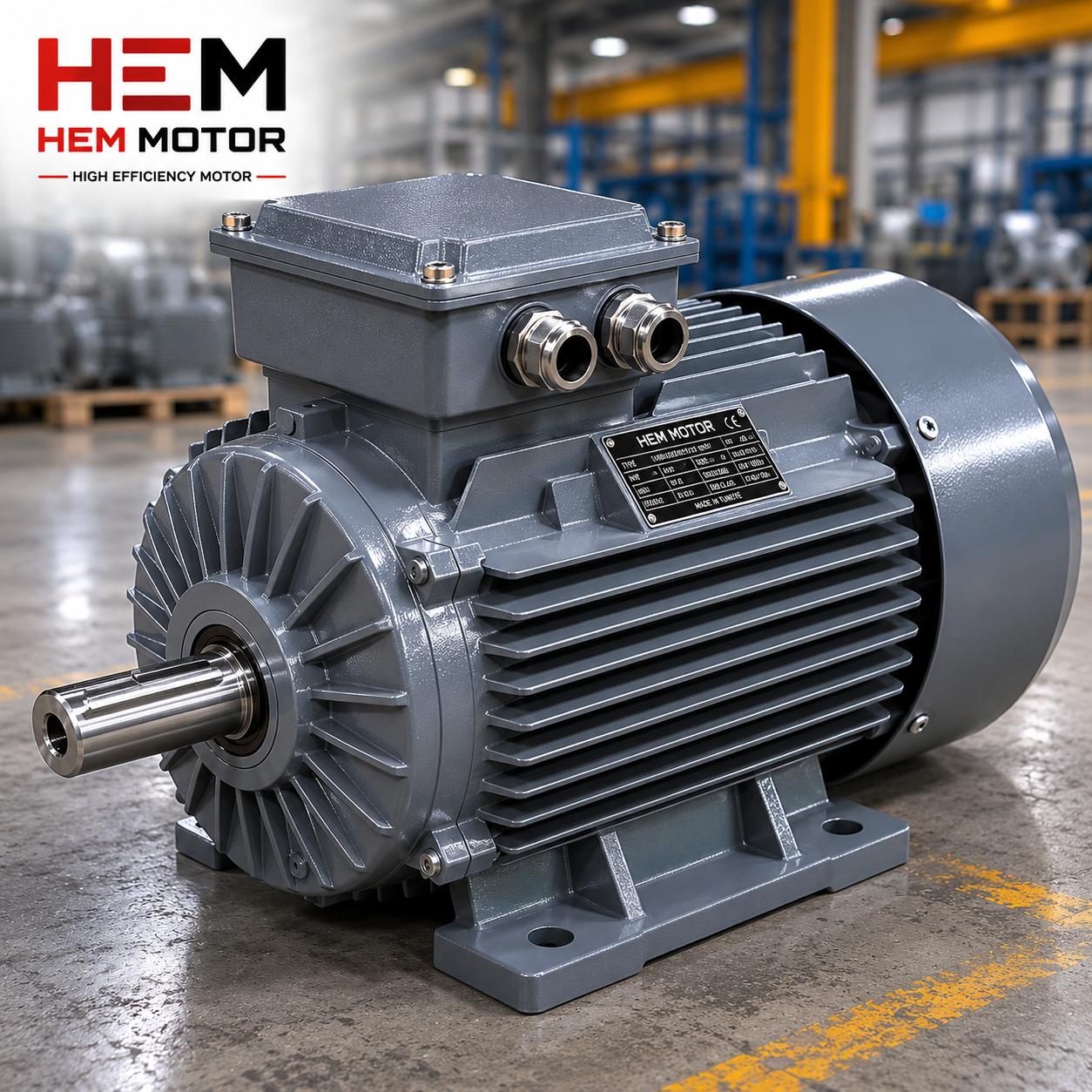

Çift devirli Dahlander asenkron motor gövdesi ve klemens bağlantısı

Çift Devirli (Dahlander) Motor Nedir ve Neden Tercih Edilir?

Dahlander sargı, tek bir sargı düzeninin kutup sayısını değiştirerek iki farklı senkron devir elde etmeyi sağlayan klasik bir kutup değiştirme yöntemidir. En yaygın kombinasyon 2/4 kutup, yani yaklaşık 3000/1500 d/dk (yük altında 2850/1420 d/dk civarı) şeklindedir; 4/8 kutup (1500/750 d/dk) ve 6/12 kutup gibi varyasyonlar da uygulamaya göre üretilir. Önemli olan, bu iki devrin oranının her zaman 1:2 olmasıdır. Birbirinden bağımsız oranlar gerektiğinde (örneğin 1500/1000) ayrı iki sargılı motor çözümü gerekir.

Bir alıcı için Dahlander motorun cazibesi nettir: ek bir frekans sürücüsü (VFD) maliyeti olmadan, sadece kontaktör ve termik koruma ile iki kademeli hız elde edersiniz. Düşük devirde sessiz ve düşük debili çalışma, yüksek devirde tam kapasite; bu ikilik özellikle havalandırma ve malzeme taşıma hatlarında işletme esnekliği sağlar. Devir seçimine göre IE3/IE4 motor verim sınıflarında, pik döküm motor gövdesiyle ve IP55 koruma sınıfıyla tedarik edilebilir. Hangi devir kombinasyonunun işinize uyduğundan emin değilseniz, 2, 4, 6 kutup hangi işe hangisi rehberimiz seçim mantığını adım adım açıklıyor.

Dahlander Bağlantı Tipleri: Sabit Tork mu, Sabit Güç mü?

Çift devirli motorlarda doğru ürünü sipariş etmenin anahtarı, yük karakterinize uygun bağlantı tipini belirlemektir. Üç temel Dahlander düzeni vardır ve her biri farklı bir yük profiline yöneliktir:

Sabit Tork (Constant Torque) Bağlantı

Her iki devirde de yaklaşık aynı torku üreten bu düzen, konveyör bantları, helezonlar ve karıştırıcılar gibi devirden bağımsız olarak benzer tork isteyen uygulamalar içindir. Yüksek devirde güç yaklaşık iki katına çıkar. Konveyör bant motoru değişiminde çift devirli ikame düşünüyorsanız bu tip öncelikli seçenektir.

Sabit Güç (Constant Power) Bağlantı

Her iki devirde de yaklaşık aynı gücü veren bu düzen, takım tezgâhları ve sarma makineleri gibi yüksek devirde daha az tork yeterli olan uygulamalara uygundur. Düşük devirde tork artar.

Değişken Tork (Variable Torque / Fan-Pompa) Bağlantı

Devirle birlikte gerekli torkun karesel arttığı fan ve pompa yüklerine yöneliktir. Düşük devirde çok düşük güç çeker; bu yüzden havalandırma ve aspirasyon hatlarında enerji tasarrufu sağlar. Aspiratör ve toz toplama fan motoru seçimi yazımız bu yük profilini ayrıntılandırıyor.

İki kademeli devir kontrolü için Dahlander motor kontaktör panosu

Hangi Uygulamada Çift Devirli Motor, Hangisinde VFD?

Satın alma kararında en sık karşılaştığımız soru budur. İki kademe yeterliyse ve devir oranınız 1:2 ise, Dahlander motor en ekonomik çözümdür: sürücü dolabı, harmonik filtre, kablo ekranlaması derdi yoktur. Ancak kademesiz hız ayarı, yumuşak rampalı kalkış veya 1:2 dışında bir oran gerekiyorsa frekans sürücüsü (VFD) ile asenkron motor tarafına geçmek gerekir. Çoğu tesis için pratik kural şudur: vites kutusu gibi iki net çalışma noktası varsa Dahlander, sürekli değişen proses talebi varsa VFD.

Tipik çift devirli uygulamalar:

  • Havalandırma ve duman tahliye fanları: Normal şartlarda düşük devirde sessiz çalışma, gerektiğinde yüksek devirde tam debi. Duman tahliye fan motoru tedarik rehberimizle proje gereksinimlerini netleştirebilirsiniz.
  • Vinç ve kaldırma sistemleri: Hassas konumlandırma için düşük devir, hızlı taşıma için yüksek devir.
  • Karıştırıcı ve mikserler: Devreye almada düşük devir, üretimde yüksek devir.
  • Soğutma kuleleri: Mevsime göre iki kademeli fan çalışması.

Çift Devirli Motor Sipariş Ederken Verilecek Bilgiler

Doğru ürünü hızlıca temin edebilmemiz için teklif aşamasında şu bilgileri netleştirmenizi öneririz: istenen devir kombinasyonu (örn. 1500/750 d/dk), yük tipi (sabit tork / sabit güç / fan-pompa), her iki devirdeki güç ihtiyacı (kW), montaj tipi (B3 / B5 / B35), gövde malzemesi tercihi ve verim sınıfı (IE3/IE4). Bağlantı tipi konusunda kararsızsanız, makinenizin yük profilini bizimle paylaşmanız yeterli; doğru Dahlander düzenini biz öneriyoruz. Montaj tipinden emin değilseniz elektrik motoru bağlantı şekilleri sayfamız B3, B5 ve B35 farklarını gösteriyor.

Çift devirli motorla birlikte sıklıkla redüktör de talep edilir. Düşük çıkış devri gereken konveyör ve karıştırıcı uygulamalarında motoru bir sonsuz dişli redüktör veya helisel sonsuz dişli redüktör ile eşleştirerek redüktörlü motor grubu olarak sevk edebiliriz. Tüm verimli elektrik motorları gamımız ve diğer asenkron motor seçim içeriklerimiz için ürün sayfalarımızı ve ana sayfamızı inceleyebilirsiniz.

Çift Devirli Motorların Avantaj ve Sınırları

Alıcı olarak gerçekçi beklenti için sınırları da bilmek önemlidir. Dahlander motor, ayrı iki sargılı motora göre daha kompakt ve ekonomiktir; ancak yalnızca 1:2 oran sunar ve kademesiz ayar yapamaz. Yüksek devirden düşük devire geçişte kısa süreli mekanik ve elektriksel zorlanma olur; bu yüzden geçiş kademesinde uygun kontrol mantığı ve termik koruma şarttır. Sık devir değiştiren uygulamalarda PT100/PTC termistör ile sıcaklık izlemeyi öneririz. Doğru projelendirildiğinde, pik döküm gövdeli ve F sınıfı izolasyonlu çift devirli motorlarımız uzun yıllar sorunsuz hizmet verir.

Çift Devirli Motor mu, Ayrı İki Sargılı Motor mu?

Piyasada "çift devirli motor" denildiğinde aslında iki farklı ürün kategorisi karıştırılır ve bu, yanlış sipariş veren alıcıların en sık yaşadığı sorundur. Dahlander motor, tek sargılı ve yalnızca 1:2 oranındaki iki devri sunan motordur; ekonomik, kompakt ve klemens bağlantısı tek sargı üzerinden yapılır. Ayrı iki sargılı (separate winding) motor ise gövde içine yerleştirilmiş iki bağımsız sargıya sahiptir; bu sayede 1500/1000, 1000/750 gibi 1:2 dışındaki oranları da verebilir. Ayrı sargılı motorlar daha pahalı ve daha büyük gövdeli olur, ancak oran esnekliği sunar.

Satın alma kararında basit bir filtre uygulayın: İhtiyacınız 3000/1500, 1500/750 veya 1000/500 gibi tam 1:2 oranındaysa Dahlander motor en doğru ve ekonomik seçimdir. Oranınız 1:2 değilse (örneğin 1500/1000) ayrı sargılı motor gerekir. Üç veya daha fazla devir kademesi istiyorsanız, artık iki sargılı motor bile yetmez; bu noktada VFD'li kademesiz hız kontrolü tek mantıklı çözümdür. Teklif aşamasında bu ayrımı sizin için netleştiriyor, gereksiz büyük gövdeli motor almanızı engelliyoruz.

Devreye Alma, Koruma ve Sipariş Sonrası Dikkat Edilecekler

Çift devirli motorun ömrü ve güvenilir çalışması büyük ölçüde doğru kumanda ve koruma seçimine bağlıdır. Dahlander bağlantısında yüksek ve düşük devir için ayrı kontaktör grupları, çoğu uygulamada da yüksek devire geçişte iki kademeli (önce düşük, sonra yüksek) bir mantık kullanılır. Yüksek devirden düşük devire ani geçişte motor jeneratör moduna geçip frenleme akımı çekebileceğinden, kumanda mantığında uygun zaman röleleri ve kilitlemeler bulunmalıdır. Bu donanımı motorla birlikte planlamak için motor koruma donanımları satın alma rehberimiz yol gösterir.

Termik koruma her iki devir için ayrı ayrı boyutlandırılmalıdır; çünkü düşük ve yüksek devirdeki anma akımları farklıdır. Sargı sıcaklığını doğrudan izlemek isteyen tesisler için PTC termistör veya PT100 sensör fabrika çıkışında monte edilebilir. Devreye alma öncesi dönüş yönü kontrolü de önemlidir; faz sırası yanlışsa fan ve pompa uygulamalarında debi düşer. Motorun dönüş yönü ve faz sırası yazımız bu kontrolü açıklıyor. Doğru etiket bilgisiyle sipariş vermek, yanlış motor gelmesini önlemenin en kolay yoludur; etiket eşleştirme rehberimize göz atabilirsiniz.

Çift Devirli Motorda Verim ve Enerji Maliyeti

Çift devirli motorlarda verim, tek devirli eşdeğerine göre genellikle biraz düşüktür; çünkü tek sargı her iki kutup düzeni için optimize edilmek zorundadır. Buna rağmen, doğru uygulamada Dahlander motor önemli enerji tasarrufu sağlar: fan ve pompa yüklerinde düşük devirde güç tüketimi karesel azaldığından, ihtiyaç olmayan zamanlarda düşük devirde çalışmak ciddi enerji kazancı getirir. Sürekli tam kapasite gerektiren süreçlerde ise yüksek verimli tek devirli bir IE3/IE4 motor daha mantıklı olabilir. Verim sınıfı seçimini işletme profiline göre değerlendirmek için IE3 mü IE4 mü yatırım yazımız amortisman mantığını gösterir. HEM Motor olarak hem çift devirli hem tek devirli verimli motor seçeneklerini stoktan sunarak, işletmenize en uygun toplam maliyet çözümünü birlikte belirleriz.

Sektörlere Göre Çift Devirli Motor Kullanımı

Çift devirli motorların gerçek değeri, sahada belirli iş kollarında ortaya çıkar. Hangi sektörde nasıl kullanıldığını bilmek, doğru güç ve devir kombinasyonunu seçmenizi kolaylaştırır:

  • Asansör ve yürüyen merdiven: Yaklaşma ve durma hassasiyeti için düşük devir, ana seyir için yüksek devir; klasik Dahlander uygulamasıdır.
  • Soğutma ve iklimlendirme: Soğutma kulesi ve kondenser fanlarında dış sıcaklığa göre iki kademeli çalışma, hem enerji hem gürültü açısından avantaj sağlar. Düşük sesli çalışma önemliyse sessiz ve düşük titreşimli motor içeriğimiz yardımcı olur.
  • Ahşap ve metal işleme: Şerit testere, planya ve taşlama tezgâhlarında malzemeye göre devir değişimi.
  • Tekstil ve sarım hatları: Devreye almada düşük, üretimde yüksek devir; iplik gerilimini korumak için sabit güç bağlantısı tercih edilir.
  • Gıda ve karıştırma: Devreye almada düşük devirde nazik karıştırma, üretimde yüksek devir.

Bu sektörlerin çoğunda motor, bir redüktörle birlikte çalışır. Düşük çıkış devri ve yüksek tork gereken yerlerde çift devirli motoru uygun bir redüktör gövdesiyle eşleştirip tek kalemde sevk ediyoruz.

Stok, Termin ve Teslimat: Alıcı İçin Pratik Bilgiler

Çift devirli motorlar, tek devirli standart motorlara göre daha özel ürünlerdir; bu yüzden temin sürecini önceden planlamak önemlidir. En çok talep edilen 3000/1500, 1500/750 ve 1000/500 d/dk kombinasyonlarını sık güçlerde stoktan hızlıca temin edebiliyor, daha özel güç-devir kombinasyonları ile farklı montaj tiplerini kısa terminle üretip sevk ediyoruz. Hangi kombinasyonun stokta hazır, hangisinin üretimle geleceğini teklif aşamasında net olarak bildiriyoruz. Acil arıza durumlarında mevcut motorunuzun etiket bilgilerini paylaşmanız, birebir ikame için en hızlı yoldur. Proje bazlı toplu alımlarda termin ve nakliye planlamasını birlikte yapıyor, montaj öncesi gerekli kontrolleri sizinle paylaşıyoruz. Standart tek devirli motorlarda olduğu gibi, çift devirli motorlarda da yanlış sipariş riskini azaltmak için teklif isterken verilecek bilgiler listemizi kullanmanızı öneririz. Böylece doğru motor, doğru bağlantı tipiyle ve en uygun teslim süresiyle elinize ulaşır.

Sıkça Sorulan Sorular

Çift devirli motor mu yoksa VFD'li tek devirli motor mu daha ekonomik?

İki net çalışma devri yeterliyse ve oran 1:2 ise çift devirli (Dahlander) motor genellikle daha ekonomiktir; sürücü dolabı ve ek donanım gerektirmez. Kademesiz hız ayarı veya 1:2 dışında oran gerekiyorsa VFD daha uygundur. İhtiyacınızı bizimle paylaşın, her iki seçeneğin de teklifini sunalım.

Dahlander motorda her iki devirde de güç aynı mı?

Hayır, bağlantı tipine bağlıdır. Sabit tork düzeninde yüksek devirde güç yaklaşık iki katına çıkar; sabit güç düzeninde her iki devirde güç benzerdir; fan-pompa düzeninde düşük devirde güç çok düşüktür. Yük profilinizi belirtmeniz, doğru düzeni seçmemiz için yeterlidir.

Çift devirli motoru redüktörle birlikte alabilir miyim?

Evet. Konveyör, karıştırıcı ve benzeri düşük çıkış devirli uygulamalarda çift devirli motoru sonsuz dişli veya konik helisel redüktörle eşleştirip redüktörlü motor grubu olarak tek kalemde sevk ediyoruz. IEC gövde ve flanş uyumunu sizin için biz kontrol ederiz; böylece motor ve redüktör sahada tek seferde uyumlu şekilde montaj edilir.
