Standart bir elektrik motorunda tek bir mil ucu vardır ve tüm tork bu uçtan aktarılır. Ancak bazı uygulamalarda motorun arka tarafından da bir çıkış gerekir: ikinci bir kasnak, bir fan, bir enkoder veya ikinci bir tahrik kolu. İşte bu durumda “çift mil” (double shaft, DS) opsiyonu devreye girer. IE4 Süper Premium motor gamında da bu opsiyon, mil ucu çapı ve kama ölçüsü gibi özelliklerle birlikte özel sipariş edilebilir. Bu yazıda çift milin ne olduğunu, ikinci çıkışın hangi amaçlarla kullanıldığını, mil ucu çapı ve kama ölçüsünü, özel mil uzunluğu/çapı taleplerini, IE4 gamındaki opsiyon mantığını, sipariş kodunu ve çift taraflı tahrik uygulamasını ele alıyoruz.

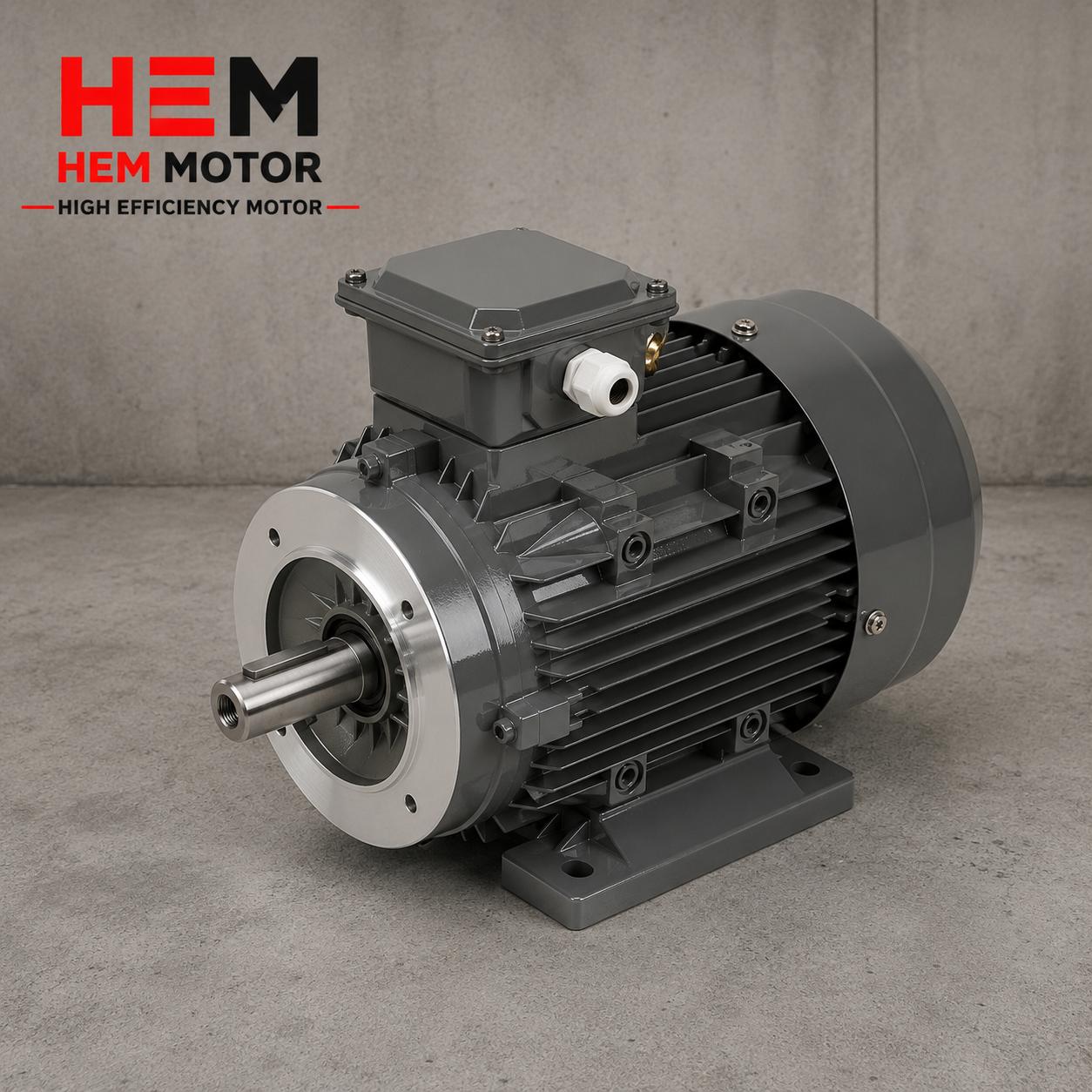

IE4 motorda çift mil, mil ucu ve kama opsiyonu ile özel mil siparişi

Çift Mil (Double Shaft, DS) Nedir?

Çift mil, motorun hem ön (D taraf, tahrik) hem de arka (N taraf, fan tarafı) ucundan dışarı çıkan bir mile sahip olması demektir. Standart motorda yalnızca ön uçta mil ucu varken, çift milli motorda arka taraftan da ikinci bir mil ucu sunulur. Bu sayede motor iki ayrı noktadan hareket aktarabilir. Motor montaj kodlarını ve genel yapıyı Motor IM Montaj Kodu Okuma yazımızda, mil ucu ölçülerinin temel mantığını ise Motor Mil Çapı ve Kama Ölçüleri yazımızda anlattık.

Çift mil, üreticiden özel olarak istenmesi gereken bir opsiyondur; standart stok motorlarda çoğu zaman bulunmaz. IE4 gamında da bu, sipariş kodunda belirtilen bir varyanttır.

İkinci Çıkış Ne İşe Yarar?

Arka taraftaki ikinci mil ucu çeşitli amaçlarla kullanılır:

  • İkinci kasnak / ikinci tahrik: Aynı motorla iki ayrı makine veya kademe tahrik edilmek istendiğinde.
  • Enkoder bağlantısı: Hız ve konum geri beslemesi için arka uça enkoder takılır; bu, özellikle sürücülü (VFD) ve hassas kontrollü uygulamalarda yaygındır.
  • Harici (cebri) soğutma fanı: Düşük devirde sürekli çalışan motorlarda arka uç cebri soğutma için kullanılabilir; bu konuyu IE4 Motorda Harici Cebri Soğutma Fanı yazımızda ele aldık.
  • El çarkı / manuel döndürme: Devreye almada veya bakımda motoru elle döndürmek için.

Enkoder ve cebri fan gibi aksesuar opsiyonlarını sipariş ederken nelere dikkat edileceğini IE3 Motorda Aksesuar Opsiyonları: Fren, Enkoder ve Cebri Soğutma Fanı yazımızda anlattık; aynı prensipler IE4 için de geçerlidir.

Mil Ucu Çapı ve Kama Ölçüsü

Mil ucu çapı (Ø), motorun gövde boyuna (frame size) göre standartlaşmıştır; örneğin belirli bir IEC gövdesinde mil çapı ve uzunluğu IEC normuyla belirlidir. Kama (key) ölçüsü de bu çapa göre standarttır. Çift milli motorda önemli bir nokta, arka mil ucunun çapının ön uçla aynı mı yoksa farklı mı olacağıdır:

  • Simetrik çift mil: Arka uç ile ön uç aynı çap ve kama ölçüsüne sahiptir.
  • Asimetrik (küçük arka uç) çift mil: Arka uç yalnızca enkoder veya el çarkı içinse daha küçük çapta olabilir.

Gövde-mil-çap ilişkisini IEC tablolarıyla IE3 Motorda Mil Çapı ve Gövde Tablosu (IEC 56-355) yazımızda ele aldık; mil malzemesinin tork iletimindeki rolünü ise Pik Döküm Motorda Mil Malzemesi ve Çelik Kalitesi yazımızda anlattık.

Özel Mil Uzunluğu ve Çapı Talebi

Bazı uygulamalarda standart mil ucu çapı veya uzunluğu yetmez; makine tasarımı özel bir ölçü gerektirir. Bu durumda üreticiden özel mil talep edilebilir:

  • Özel uzunluk: Daha uzun veya daha kısa mil ucu (örneğin uzun kasnak veya çoklu bağlantı için).
  • Özel çap: Mevcut bir kaplin veya kasnağa uyum için standart dışı çap.
  • İkinci kama yuvası veya farklı kama tipi: Uygulamaya özgü bağlantı için.
  • Dişli (vidalı) mil ucu: Bazı pompa ve fan uygulamalarında.

Özel mil talebi, motorun stok dışına çıkıp özel imalata girmesi anlamına gelir; bunun termin ve maliyet etkisini Stok Standart Motor mu, Özel İmalat mı? yazımızda ele aldık. Kaplin ve mil hizalamasının önemini Esnek mi Rijit mi Kaplin? yazımızda anlattık.

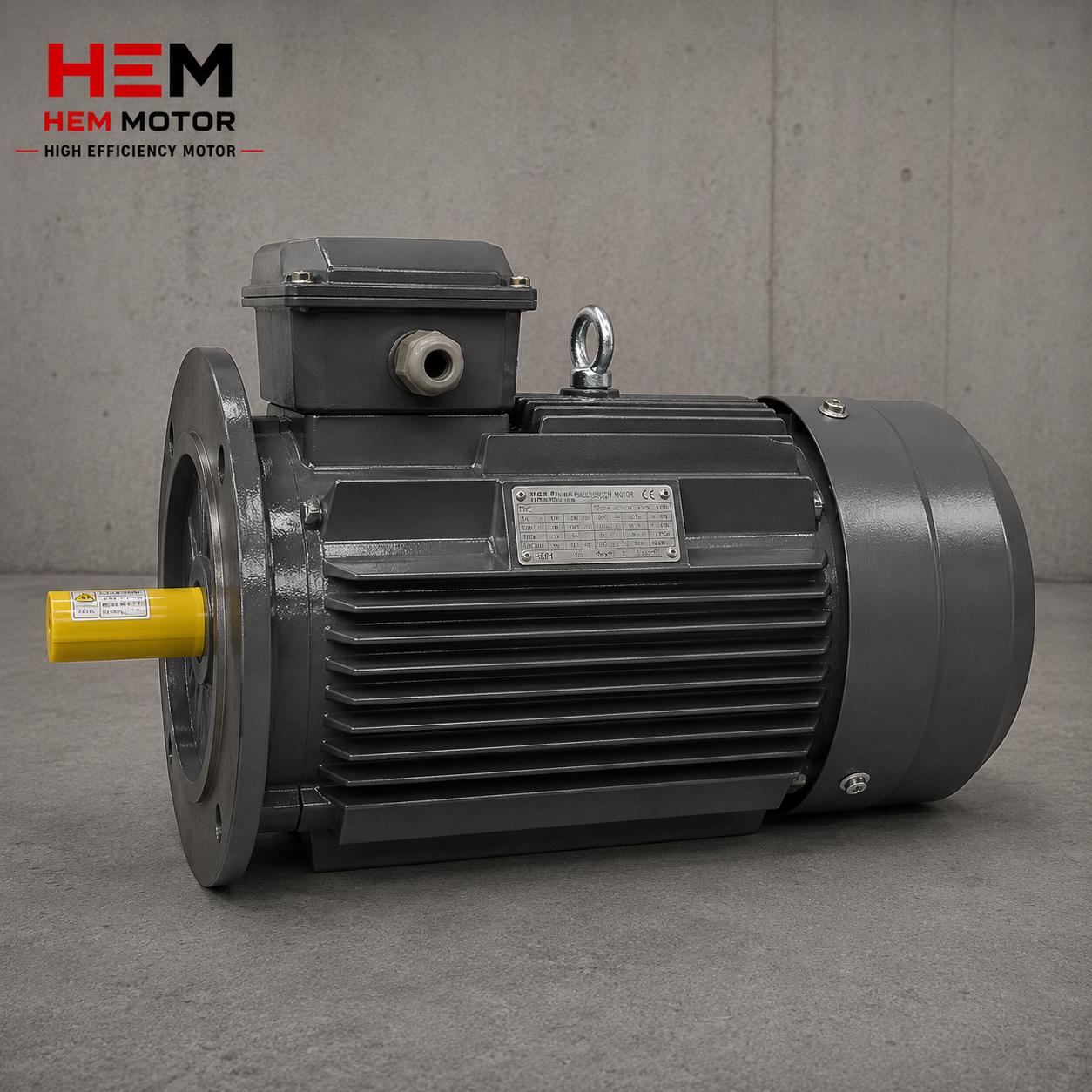

Çift taraflı tahrik için IE4 motorda özel mil çapı, uzunluğu ve kama

IE4 Gamında Çift Mil Opsiyonu

IE4 Süper Premium motorlar, 0,25 kW – 355 kW güç aralığında, ayaklı (B3), flanşlı (B5) ve kombine (B35) montaj tipleriyle sunulur. Çift mil opsiyonu çoğu gövde boyunda eklenebilir; ancak:

  • Çift mil, arka taraftaki fan kapağı ve soğutma düzenini etkileyebilir; bu nedenle bazı durumlarda harici fan veya özel kapak gerekir.
  • Montaj tipi (B3/B5/B35) ile çift mil birlikte değerlendirilmelidir. Montaj gamönü IE4 Motorda B5, B14 ve B35 Flanş ve Montaj Gamı yazımızda anlattık.
  • IE4 motora geçişte mekanik uyum önemlidir; gövde, ayak ve mil ölçüleri eski motorunuzla aynı mı, bunu IE4 Motora Geçişte Mekanik Uyum yazımızda ele aldık.

IE4 stok gamında hangi güç ve devirlerin hızlı temin edilebildiğini IE4 Motorda Stok Gamı yazımızda, etiket okumayı ise IE4 Elektrik Motorunda Anma Plakası ve Etiket Okuma yazımızda anlattık.

Sipariş Kodu ve Doğru Talep

Çift mil ve özel mil talepleri, motorun sipariş kodunda açıkça belirtilmelidir. Genelde şu bilgiler verilir:

  • Standart mı, çift mil mi (DS)?
  • Arka uç çapı ve uzunluğu (simetrik mi, küçük arka uç mu)?
  • Kama ölçüsü ve kama yuvası adedi.
  • Enkoder, harici fan veya el çarkı gibi arka uç aksesuarı var mı?
  • Montaj tipi (B3/B5/B35) ve gövde boyu.

Yanlış motor gelmesini önlemek için sipariş öncesi etiket ve ölçü eşleştirmesinin önemini Yanlış Motor Gelmesini Önleyin yazımızda anlattık; teklif isterken verilecek bilgileri ise Elektrik Motoru Teklif İsterken Verilmesi Gereken Bilgiler yazımızda topladık.

Çift Taraflı Tahrik Uygulaması

Çift taraflı tahrikte aynı motor iki ayrı yükü veya iki ayrı kademeyi besler. Örnek uygulamalar:

  • İki ayrı kasnak-kayış sistemiyle iki makineye hareket aktarımı.
  • Ön uçta ana tahrik, arka uçta yardımcı bir aspiratör veya küçük fan.
  • Konveyör sistemlerinde tandem tahrik. Konveyör tahrikinde tork ve dayanım seçimini Pik Döküm Gövdeli Ağır Hizmet Konveyör Tahrik Motoru yazımızda ele aldık.

Çift taraflı tahrikte her iki uçtan çekilen torkun toplamının motorun anma torkunu aşmaması gerekir; tork hesabını IE3 Motorda Anma Momenti Hesabı yazımızda anlattık.

Çift Milin Soğutma ve Fan Düzenine Etkisi

Standart bir motorda arka uçta, milin ucuna takılı bir soğutma fanı ve onu örten bir fan kapağı bulunur. Hava bu fan tarafından emilerek gövde üzerinden geçirilir ve motor soğutulur. Çift mil sipariş edildiğinde arka uçtan mil dışarı çıktığı için bu düzen değişebilir:

  • Özel fan kapağı: Arka mil ucunun geçeceği bir delikli kapak gerekir; bu kapak hem soğutmayı sürdürmeli hem koruma sağlamalıdır.
  • Harici (cebri) fan ihtiyacı: Bazı uygulamalarda standart fan yerine ayrı beslemeli bir cebri soğutma fanı kullanılır; bu özellikle düşük devirde sürekli çalışan sürücülü motorlarda gereklidir.
  • Soğutma kapasitesi kontrolü: Çift mil nedeniyle soğutma düzeni değişmişse, motorun anma gücünde derating gerekip gerekmediği değerlendirilmelidir.

Düşük devirde cebri soğutma fanının rolünü IE4 Motorda Harici Cebri Soğutma Fanı yazımızda, soğutma fanı tasarımının verime etkisini ise IE4 Motorlarda Soğutma ve Fan Tasarımı yazımızda ele aldık. Çift mil siparişinde soğutma planı mutlaka sorgulanmalıdır.

Enkoder Bağlantısı için Arka Uç Seçimi

Sürücülü (VFD) ve hassas kontrollü uygulamalarda, motorun arka ucuna bir enkoder takılarak hız ve konum geri beslemesi alınır. Bu durumda çift milin nasıl tanımlanacağı önemlidir:

  • Enkoder mili (küçük arka uç): Enkoder yalnızca konum okuduğu için tork iletmez; bu nedenle arka uç daha küçük çapta ve standart enkoder bağlantısına uygun olabilir.
  • Enkoder kapağı ve koruma: Enkoderin dış etkenlerden korunması için özel bir kapak veya muhafaza gerekebilir.
  • Kapalı çevrim kontrol: Tam tork sıfır devirde veya hassas konumlama gerekiyorsa enkoderli (kapalı çevrim) kontrol şarttır.

Enkoder gibi aksesuar opsiyonlarının sipariş mantığını IE3 Motorda Aksesuar Opsiyonları: Fren, Enkoder ve Cebri Soğutma Fanı yazımızda anlattık. Enkoder, çift milin en yaygın kullanım nedenlerinden biridir.

Tork Paylaşımı: İki Uçtan Çekiş

Çift taraflı tahrikte motorun ön ve arka ucundan aynı anda tork çekiliyorsa, dikkat edilmesi gereken nokta toplam yüktür. Motorun anma torku, iki uçtan çekilen torkların toplamını karşılamalıdır; aksi halde motor aşırı yüklenir, ısınır ve ömrü kısalır. Ayrıca:

  • İki uçtaki yüklerin kalkış momentleri de toplanır; kalkışta motor zorlanmamalıdır.
  • Yüklerden biri darbeli ise, bu darbe motora ve diğer uçtaki yüke de yansır.
  • Mil ve kama, toplam torku güvenle iletebilecek dayanımda olmalıdır.

Anma momenti hesabını IE3 Motorda Anma Momenti Hesabı yazımızda, kalkış momenti ve yüke göre seçimi ise IE3 Motorda Anma ve Kalkış Momenti yazımızda ele aldık.

Özel Mil Siparişinde Termin ve Maliyet

Çift mil ve özel mil talepleri, motorun stok dışına çıkıp özel imalata girmesini gerektirir. Bu da iki sonuç doğurur: teslim süresi uzar ve maliyet artar. Sipariş öncesi şu sorulara cevap vermek, süreci hızlandırır:

  • Standart bir mil ucu makinenize uyuyor mu? Uyuyorsa stoktan hızlı temin daha ekonomiktir.
  • Özel mil gereçesi gerçekten zorunlu mu, yoksa bir adapttör veya kaplinle çözülür mü?
  • Termin planınız özel imalat süresini kaldırıyor mu?

Stok standart motor ile özel imalat arasındaki maliyet ve termin farkını Stok Standart Motor mu, Özel İmalat mı? yazımızda, teklif isterken verilecek bilgileri ise Elektrik Motoru Teklif İsterken Verilmesi Gereken Bilgiler yazımızda ele aldık.

Sıkça Sorulan Sorular

Her IE4 motora çift mil eklenebilir mi?

Çoğu gövde boyunda çift mil opsiyonu sunulabilir, ancak bu özel bir taleptir ve sipariş kodunda belirtilmelidir. Arka taraftaki fan ve soğutma düzeni etkilenebileceğinden, bazı durumlarda özel kapak veya harici fan gerekebilir. Stok standart motorlarda çift mil çoğunlukla bulunmaz.

Arka mil ucu ön uçla aynı çapta mı olur?

İki seçenek vardır. Simetrik çift milde arka uç ön uçla aynı çap ve kamadadır; bu, ikinci bir tahrik için uygundur. Yalnızca enkoder veya el çarkı için kullanılacaksa, arka uç daha küçük çapta (asimetrik) tercih edilebilir. Talebinizi sipariş kodunda netleştirin.

Özel mil talebi teslim süresini etkiler mi?

Evet. Özel mil uzunluğu, çapı veya ikinci kama yuvası, motorun stok dışına çıkıp özel imalata girmesi anlamına gelir; bu da teslim süresini ve maliyeti etkiler. Standart bir mil ucu makinenize uyuyorsa, stoktan temin daha hızlı ve ekonomiktir.

Uygulama Örnekleriyle Çift Mil Kararı

Çift milin gerçekten gerekip gerekmediğine karar verirken, uygulamanın ne istediğini netleştirmek önemlidir. Birkaç tipik senaryo:

  • Aspiratör + ana tahrik: Ön uçta ana makine, arka uçta küçük bir aspiratör çalıştırılacaksa, simetrik veya orta çaplı çift mil uygundur.
  • Sürücülü sistemde geri besleme: Hassas konum veya hız kontrolü gerekiyorsa, arka uçta enkoder için küçük mil yeterlidir.
  • İki kademeli kasnak tahriki: İki ayrı kayış-kasnak sistemi besleniyorsa, her iki uç da tam tork iletecek çapta olmalıdır.
  • Bakım kolaylığı: Devreye almada motoru elle döndürmek için arka uç el çarkı seçeneği düşünülebilir.

Her senaryoda, arka uç çapını, kama ölçüsünü ve soğutma planını sipariş kodunda netleştirmek, yanlış motor gelmesini önler. IE4 motora geçişte mekanik uyumu IE4 Motora Geçişte Mekanik Uyum yazımızda, IE4 stok gamönü ise IE4 Motorda Stok Gamı yazımızda ele aldık.

Çift Mil ve Özel Mil için Teklif Alın

Uygulamanız ikinci bir çıkış, enkoder, harici fan veya özel mil ölçüsü gerektiriyorsa, IE4 motorunuzu doğru sipariş koduyla planlayalım. Montaj tipinizi, gövde boyunuzu ve istediğiniz mil özelliklerini paylaşın; size uygun çözümü sunalım. HEM Motor ekibi, özel mil ve çift mil taleplerinde yanınızda.

Telefon: +90 (532) 345 49 86 — Teklif Alın sayfamızdan ulaşın; IE4 gamönü IE4 Elektrik Motorları kategorimizde, tüm ürünleri ana sayfamızda inceleyin.

Kontrol Listesi: IE4 Çift Mil / Özel Mil Siparişi

  • Standart tek mil mi, çift mil (DS) mi gerekiyor?
  • Arka uç simetrik mi, küçük çaplı (enkoder/el çarkı) mı?
  • Mil ucu çapı, uzunluğu ve kama ölçüsü netleştirildi mi?
  • Arka uçta enkoder, harici fan veya el çarkı olacak mı?
  • Montaj tipi (B3/B5/B35) ve gövde boyu belirtildi mi?
  • Özel mil talebi varsa termin ve maliyet etkisi göz önünde mi?
  • İki uçtan çekilen toplam tork, motor anma torkunu aşmıyor mu?
  • Sipariş kodu, tüm bu opsiyonları açıkça içeriyor mu?
