Tekstil boyahane ve apre (finishing) tesisleri, bir tekstil fabrikasının en zorlu elektromekanik ortamlarından biridir: yüksek sıcaklık, yoğun buhar, kimyasal buharlar ve sürekli nem bir arada bulunur. Bu koşullarda çalışan ram (stenter) fırını sirkülasyon fanları, kurutma silindiri tahrik motorları ve boya teknesi sirkülasyon pompaları, yanlış seçildiğinde erken arızalanır ve tüm üretim hattını durdurur. Doğru elektrik motoru seçimi; izolasyon sınıfı, koruma sınıfı, görev tipi ve mekanik dayanım kararlarının ortamla birebir örtüşmesiyle başlar. Bu yazıda boyahane ve apre tesisinin üç kritik makine grubunu (ram sirkülasyon fanı, kurutma silindiri tahriki, boya teknesi sirkülasyon pompası) ayrı ayrı ele alıp her biri için güç (kW), devir, kutup sayısı, izolasyon (F/H), koruma sınıfı (IP55) ve gövde tipi açısından doğru motoru nasıl seçeceğinizi anlatıyoruz. Amaç, satın alma ve yenileme aşamasında doğrudan kullanabileceğiniz teknik bir karar haritası sunmaktır. HEM Motor, 1979''dan bu yana üretim yapan bir elektrik motoru fabrikası olarak, tekstil terbiye hatları için yüksek sıcaklık ve nem koşullarına uygun motorları Türkiye stoğundan hızlı teslimatla tedarik eder.

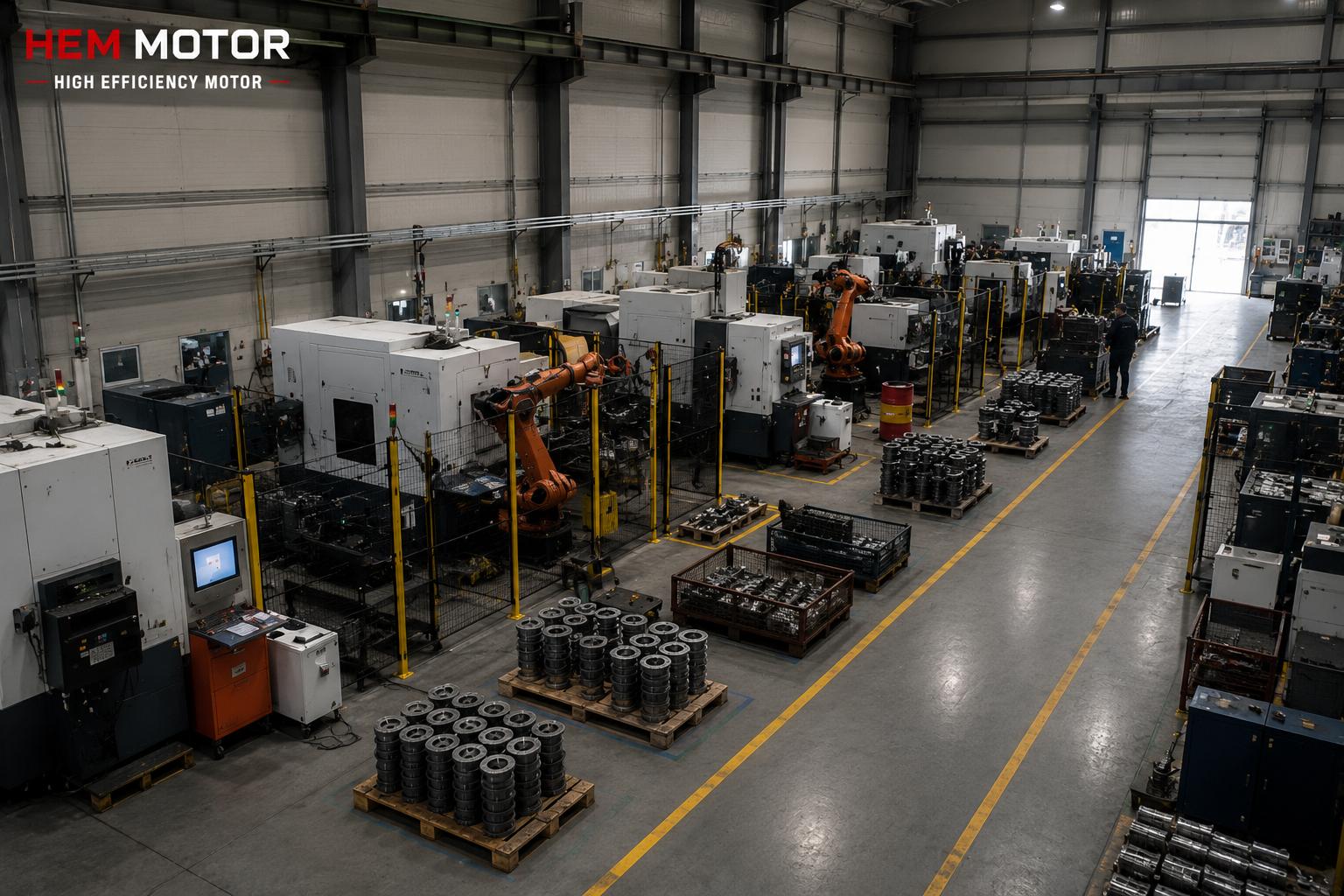

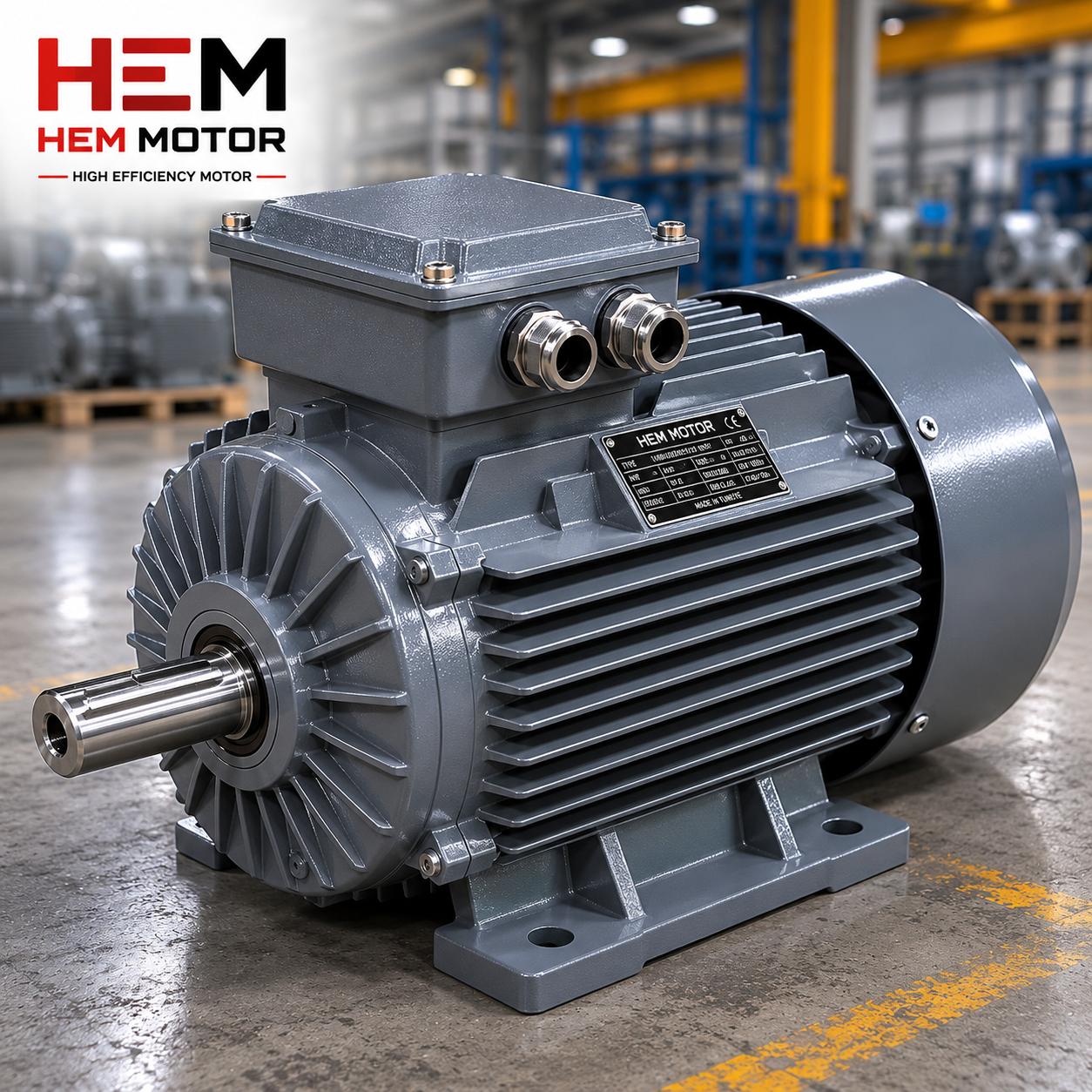

Tekstil boyahane ram fırını ve apre hattı elektrik motorları

Boyahane ve Apre Tesisinde Ortam Koşulları Neden Belirleyici?

Apre ve boyahane bölümünde motorun karşılaştığı koşullar, standart bir sanayi atölyesinden tamamen farklıdır. Ram fırınının çevresinde ortam sıcaklığı 50-70 °C''ye çıkabilir; fanın bizzat sıcak hava içinde çalıştığı yerlerde mil ucundaki sıcaklık daha da yüksektir. Kurutma ve fikse hatlarında havadaki nem doygunluğa yakındır; boya teknesi ve yıkama bölümlerinde ise motor sürekli su sıçraması ve kimyasal buharla temas eder. Bu üç etken (sıcaklık, nem, kimyasal) bir araya geldiğinde, motorun iki temel özelliği öne çıkar: sargı izolasyon sınıfı ve gövde koruma sınıfı. İzolasyon sınıfı motorun içten ne kadar ısınmaya dayanacağını, koruma sınıfı ise dışarıdan toz ve suya karşı ne kadar korunduğunu belirler. Bu iki kararı doğru vermek, boyahane motorunun ömrünü doğrudan belirler.

Bu ortamda yapılan en yaygın hata, standart bir atölye motorunu (alüminyum gövde, IP54, B sınıfı izolasyon) doğrudan boyahaneye koymaktır. Böyle bir motor birkaç ay içinde nemin etkisiyle sargı izolasyonunu kaybeder, rulman yatağı paslanır ve kısa sürede arızalanır. Oysa doğru seçilmiş bir motor; pik döküm gövdesi, yüksek izolasyon sınıfı ve uygun koruma seviyesiyle yıllarca arızasız çalışır. Bu yüzden boyahane ve apre motoru seçimini, satın alma fiyatından değil, toplam sahip olma maliyetinden (TCO) bakarak yapmak gerekir: ucuz ama kısa ömürlü bir motor, her arızada üretim durması, parça ve işçilik maliyetiyle aslında çok daha pahalıya mal olur. Aynı mantıkla, motorun verim sınıfı yüksek seçildiğinde sürekli çalışmadan kaynaklanan enerji tüketimi de düşer; böylece hem dayanım hem de işletme maliyeti tek seferde iyileştirilir.

Tekstil terbiye hatlarında bir diğer kritik konu süreklilik ve düşük titreşimdir. Boyahane ve apre genellikle kesintisiz, çok vardiyalı çalışır; bir motorun arızası tüm partinin durmasına ve yarı işlenmiş kumaşın bozulmasına yol açabilir. Bu nedenle motorlar sürekli çalışmaya (S1 görev tipi) uygun, %100 bakır sargılı ve dengeli rotor yapısıyla düşük titreşimli olmalıdır. Tekstil işletmelerinde devir seçiminin iplik kopması ve kumaş gerginliği üzerindeki etkisini ayrıntılı ele aldığımız tekstil işletmelerinde motor yenileme ve devir seçimi yazımız, yenileme planlaması için tamamlayıcı bir kaynaktır. Tüm makine grubunu makine makine ele alan tekstil ve iplik makineleri motor ihtiyaç listesi ise tesis genelindeki tedarik planlamasında yol gösterir.

Ram (Stenter) Fırını Sirkülasyon Fan Motorları

Ram makinesi (stenter), boyahane sonrası kumaşı gererek kurutan ve fikse eden hattın kalbidir. Fırın içinde sıcak havayı kumaşın üzerine dolaştıran sirkülasyon fanları, bu makinenin en kritik elektrik motorlarıdır. Bu fanlar doğrudan sıcak hava akımının içinde çalıştığı için motor seçiminde belirleyici unsur izolasyon sınıfıdır. Standart F sınıfı izolasyon 155 °C''ye kadar sargı sıcaklığına dayanır; ancak ram fırınının yüksek sıcaklık bölgelerinde çalışan fanlar için H sınıfı izolasyon (180 °C''ye kadar) çok daha güvenli bir tercihtir. Sıcak ve zorlu ortamda izolasyon sınıfının ömrü nasıl etkilediğini sıcak ve tozlu ortamda motor izolasyon sınıfı ve pik döküm gövde yazımızda; F ve H sınıfı arasındaki farkı ise IE3 motorlarda sargı ve izolasyon sınıfı (F/H) yazımızda ayrıntılı bulabilirsiniz.

Ram sirkülasyon fanları genellikle orta ve büyük güç bandında yer alır. Tipik bir ram hattında her kabin için 4-15 kW arası fan motorları kullanılır; geniş hatlarda toplam fan gücü onlarca kW''a ulaşır. Devir seçiminde fanın çapı ve istenen hava debisi belirleyicidir: yüksek debili büyük çaplı fanlarda 1500 d/dk (4 kutup) yaygındır; daha yüksek basınç gereken yerlerde 3000 d/dk (2 kutup) tercih edilebilir. Fan motoru S1 sürekli çalışmaya uygun olmalı, IP55 koruma ve pik döküm gövdeyle gelmelidir. Gövde tipinde fan çarkının doğrudan mile bağlandığı uygulamalarda B5 flanşlı veya B35 (ayak + flanş) montaj tercih edilir. Santrifüj ve aksiyal fan tiplerine göre doğru gücü ve tedariki ele aldığımız santrifüj ve aksiyal fan motoru seçimi yazımız, fan tipine göre motor eşleştirmesinde pratik bir kılavuzdur.

Ram fırınında bir diğer önemli nokta, motorun fırın gövdesinden gelen iletim ve radyasyon ısısına ek olarak kendi yükünden de ısınmasıdır. Bu nedenle fan motorunun soğutma fanı ve kanatçıklarının temiz tutulması, ortamdaki hav ve lif birikiminin düzenli temizlenmesi gerekir. Yüksek ortam sıcaklığında motorun anma gücünün bir miktar düşürülerek (derating) seçilmesi de doğru bir yaklaşımdır; yüksek sıcaklık ve rakımda güç düşümü hesabını yüksek rakım ve sıcak ortam için motor seçimi ve derating yazımızda anlattık. Fan motorunun verim sınıfı da önemlidir: sürekli çalışan fanlarda IE4 süper premium motor, yıl boyunca ciddi enerji tasarrufu sağlar. Pompa, fan ve kompresörde hangi uygulamanın IE4 gerektirdiğini pompa, fan ve kompresörde IE4 eşiği yazımızda netleştirdik.

Kurutma Silindiri ve Kalender Tahrik Motorları

Apre ve boyahane hattında kumaş, buharla ısıtılan kurutma silindirlerinin (kalender) üzerinden geçerek kurutulur. Bu silindirleri döndüren tahrik motorları, sabit ve düşük titreşimli bir devir gerektirir; çünkü silindir hızındaki dalgalanma kumaş gerginliğini bozar ve kalite hatalarına yol açar. Kurutma silindiri tahriki tipik olarak redüktörlü motor (motorlu redüktör) ile sağlanır: motorun yüksek devri redüktörle düşürülerek silindirin istenen çevresel hızına indirilir. Burada motor gücü kumaşın gerginliği, silindir sayısı ve hat hızıyla belirlenir; tipik silindir tahriklerinde 1,5-11 kW arası motorlar yaygındır. Devir kontrolü için neredeyse her modern apre hattında frekans sürücüsü (VFD) kullanılır; böylece hat hızı kumaş tipine göre kademesiz ayarlanır. VFD ile asenkron motorun nasıl seçileceğini ve nelere dikkat edilmesi gerektiğini frekans sürücüsü (VFD) ile asenkron motor yazımızda ele aldık.

Redüktör seçiminde, kumaş hat hızına ulaşmak için gereken çıkış devri ve tork belirleyicidir. Düşük devirli, yüksek torklu tahriklerde sonsuz dişli redüktör ya da konik helisel redüktör tercih edilir; redüktöre uygun IEC gövde ve flanş eşleştirmesini sonsuz dişli ve NMRV redüktöre hangi motor uyar yazımızda anlattık. Motorun görev tipi yine S1 sürekli çalışma olmalıdır; sürekli ve aralıklı çalışma arasındaki farkı ve doğru görev tipi seçimini elektrik motoru görev tipi (S1-S6) seçimi yazımızda bulabilirsiniz. Kurutma silindiri çevresinde de nem ve sıcaklık yüksek olduğundan, bu motorlar da en az IP55 koruma ve F (tercihen H) izolasyon sınıfında seçilmelidir.

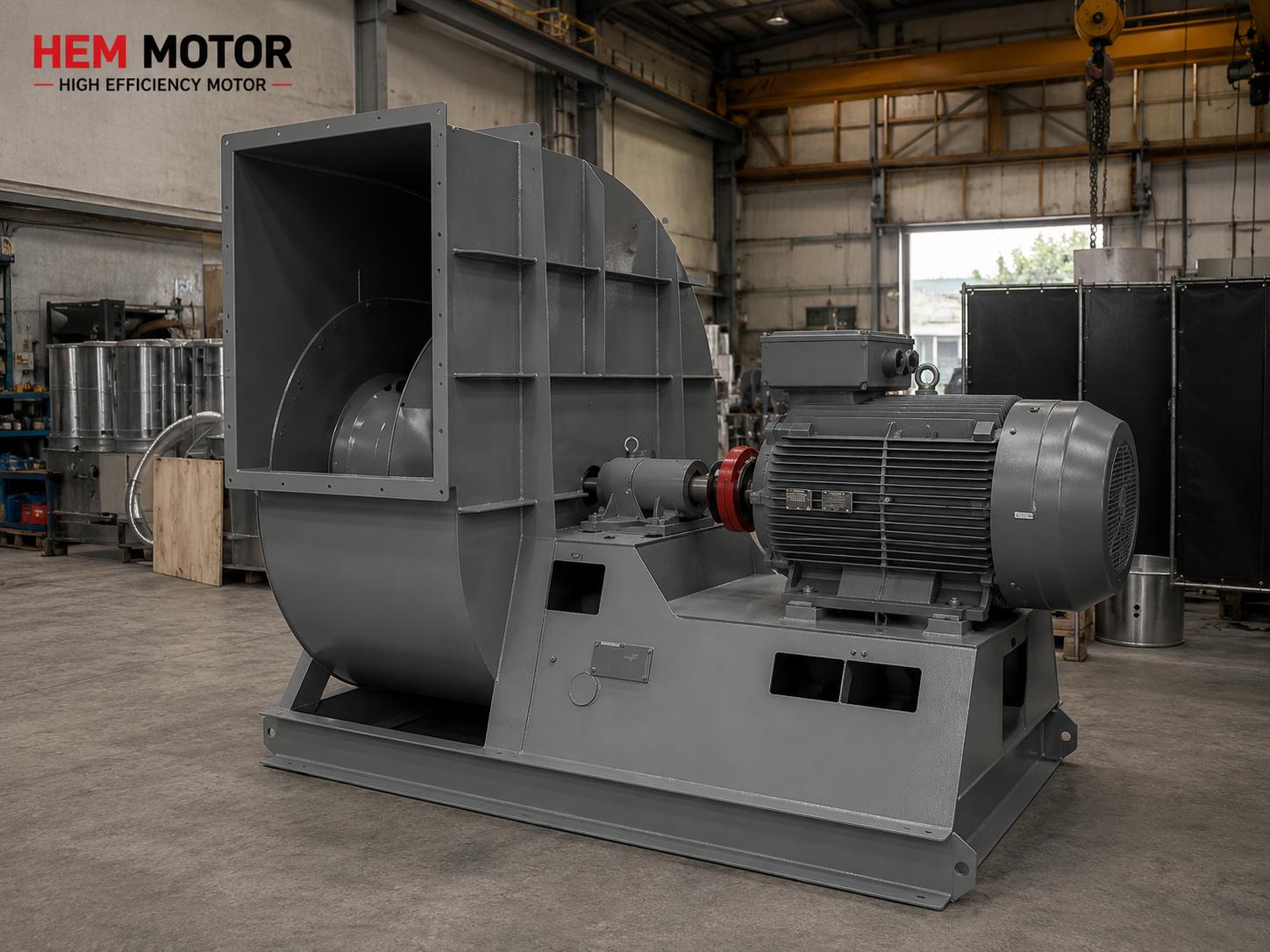

Kurutma silindiri redüktörlü tahrik motoru ve boya teknesi sirkülasyon pompası

Boya Teknesi Sirkülasyon Pompası ve Yıkama Motorları

Boyahanenin ıslak bölümünde boya banyosunu ve yıkama sularını dolaştıran sirkülasyon pompaları çalışır. Bu pompa motorları, sürekli su sıçraması, kimyasal çözeltiler ve yüksek nem altında görev yapar. Bu nedenle koruma sınıfı kritik öneme sahiptir: standart boyahane pompalarında IP55 minimum kabul edilirken, doğrudan su altında veya yoğun yıkama bölgelerinde IP65/IP66 koruma tercih edilmelidir. IP koruma sınıflarının ne anlama geldiğini ve hangi ortamda hangisinin gerektiğini elektrik motorunda IP koruma sınıfı seçimi (IP55, IP65, IP66) yazımızda ayrıntılı ele aldık. Kimyasal ve tuzlu ortama karşı pik döküm gövdenin kataforez kaplama ve özel boyama ile korunması da ömrü uzatır.

Sirkülasyon pompası motorunun gücü, istenen debi ve basma yüksekliğiyle belirlenir. Boyahane sirkülasyon pompalarında genellikle 1,5-22 kW arası, 1500 veya 3000 d/dk motorlar kullanılır; yüksek basınç gereken uygulamalarda 2 kutuplu (3000 d/dk) motor tercih edilir. Pompa motoru seçiminde debi ve basma yüksekliğine göre doğru gücün nasıl hesaplandığını santrifüj pompa motoru seçimi: debi, basma yüksekliği ve güç eşleştirme yazımızda adım adım anlattık. Pompa bağlantısında genellikle B5 flanşlı veya B35 montaj kullanılır; dikey ve yatay sistemlere uygun bağlantı seçenekleri mevcuttur. Boyahanedeki atık su ve yıkama hattı için blower ve karıştırıcı motorları da gerekebilir; bu konuda su arıtma ve atıksu tesisi motorları yazımız tamamlayıcıdır.

Boyahanenin nem ve kimyasal yükü göz önüne alındığında, pik döküm gövde alüminyuma göre çok daha avantajlıdır: hem mekanik dayanımı hem de korozyon koruması daha yüksektir. Pik döküm ile alüminyum gövde arasındaki seçimi ortam koşullarına göre pik döküm mü alüminyum gövde mi motor seçimi yazımızda karşılaştırdık. Ayrıca tekstil makinelerinde düşük titreşim ve sürekli hat çalışması için pik döküm gövde seçimini dokuma ve örme tekstil makineleri için pik döküm motor seçimi yazımızda ele aldık. Boyahane çevresinde hav ve toz toplayan aspirasyon hatları için ise aspiratör ve toz toplama fan motoru seçimi yazımız yararlıdır.

Boyahane ve Apre Tesisi Motor Seçim Kontrol Listesi

  • İzolasyon sınıfı: Ram sirkülasyon fanlarında ve sıcak bölgelerde H sınıfı (180 °C); diğer hatlarda en az F sınıfı (155 °C) izolasyon seçin.
  • Koruma sınıfı: Kuru bölgelerde minimum IP55; doğrudan su sıçraması ve yıkama bölgelerinde IP65/IP66 tercih edin.
  • Görev tipi: Tüm sürekli çalışan motorlarda S1 sürekli görev tipi şarttır.
  • Gövde malzemesi: Nem, buhar ve kimyasal nedeniyle pik döküm gövde + kataforez/özel boyama tercih edin.
  • Verim sınıfı: Yüksek yıllık çalışma saati nedeniyle IE3, mümkünse IE4 süper premium seçin.
  • Devir/kutup: Fanlarda debiye göre 1500/3000 d/dk; kurutma silindirlerinde redüktörle düşük devir; pompalarda basınca göre 1500/3000 d/dk.
  • Montaj tipi: Fan ve pompalarda B5/B35; redüktörlü silindir tahriklerinde IEC uyumlu flanş.
  • VFD uyumu: Hat hızı ayarı için frekans sürücüsüne uygun, takviye izolasyonlu motor isteyin.
  • Yedek planı: Kritik fan ve pompa motorlarını stokta yedekleyin; etiket bilgilerini önceden arşivleyin.

Sıkça Sorulan Sorular

Ram fırını sirkülasyon fanında F mi H izolasyon mu gerekir?

Ram fırınının yüksek sıcaklık bölgelerinde, fan motoru doğrudan sıcak havanın etkisinde çalıştığı için H sınıfı izolasyon (180 °C''ye kadar) önerilir. Ortam sıcaklığının daha düşük olduğu kabin dışı veya soğutma bölgelerinde F sınıfı (155 °C) izolasyon yeterli olabilir. Karar verirken motorun monte edileceği noktanın gerçek çalışma sıcaklığını ölçmek en doğrusudur; sınırda kalan durumlarda H sınıfı izolasyon, motorun ömrünü ciddi şekilde uzatır ve erken sargı arızası riskini azaltır.

Boya teknesi pompasında IP55 yeterli mi, IP65 mi almalıyım?

Pompa motorunun konumuna bağlıdır. Su sıçramasının olduğu ama doğrudan su altında kalmayan standart sirkülasyon noktalarında IP55 genellikle yeterlidir. Ancak motorun yoğun yıkama, taşma veya doğrudan su jeti riski olan bir bölgede bulunduğu durumlarda IP65 (toz geçirmez + her yönden su jetine dayanıklı) ya da IP66 tercih edilmelidir. Kimyasal buharın yoğun olduğu boyahanelerde ek olarak pik döküm gövde ve kataforez kaplama, korozyon korumasını artırır.

Kurutma silindiri tahrikinde neden VFD (frekans sürücüsü) kullanılır?

Apre hattında kumaş tipine ve işlemine göre hat hızının kademesiz ayarlanması gerekir. Frekans sürücüsü, asenkron motorun devrini istenen değere düşürüp yükselterek silindir hızını hassas kontrol etmeyi sağlar; bu da kumaş gerginliğini sabit tutar ve kalite hatalarını azaltır. VFD ile çalışacak motorlarda takviye sargı izolasyonu ve gerekirse zorlanmış soğutma (ayrı fan) istenmesi, düşük devirde yeterli soğutmayı garanti eder.
