Deri ve tabaklama fabrikaları, elektrik motoru açısından en zorlu sanayi ortamlarından birini oluşturur. Tabaklama dolapları ve tamburlar düşük devirde yüksek tork ister; presler ve sıkma makineleri darbeli yük üretir; ve neredeyse tüm hat sürekli su, kireç, kromlu çözeltiler ve asidik kimyasallarla temas halindedir. Bu koşullarda standart bir motor kısa sürede korozyona uğrar ve sargı arızası yapar. Bu rehberde deri ve tabaklama fabrikası elektrik motorlarını makine grubu grubu ele alıyor; dolap, pres ve sıkma istasyonlarında hangi devir, tork, IP koruma ve gövde malzemesinin doğru olduğunu ve zorlu ortama uygun tedariki nasıl planlayacağınızı anlatıyoruz.

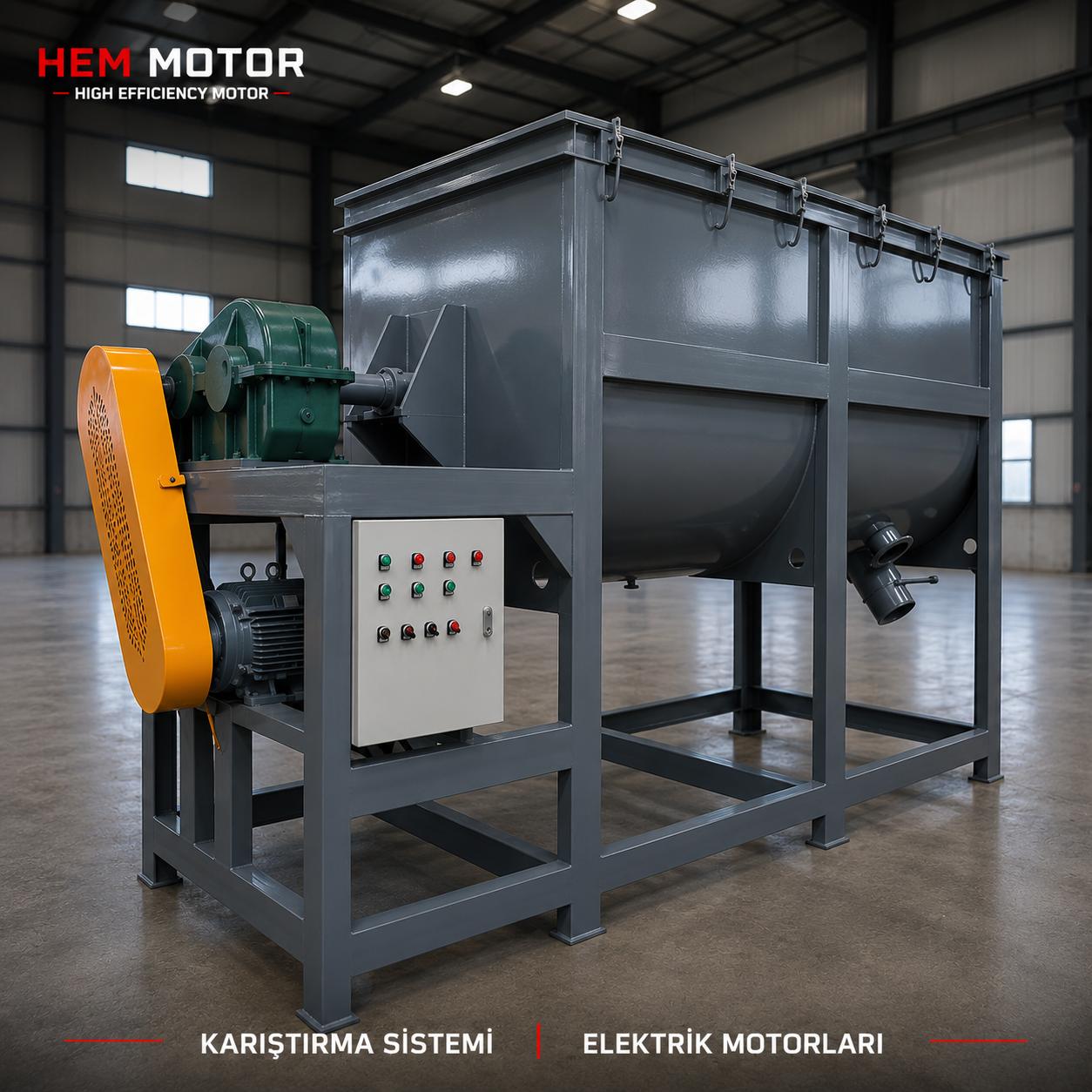

Tabaklama fabrikasında dolap ve tambur tahrik elektrik motorları

Deri Tabaklama Hattında Motorun Karşılaştığı Koşullar

Bir deri işleme tesisinde motor seçimini sıradan bir sanayi uygulamasından ayıran üç temel zorluk vardır:

  • Sürekli nem ve su: Yıkama, ıslatma ve tabaklama işlemleri ortamı doygun neme çıkarır; motor gövdesine doğrudan su sıçrar.
  • Kimyasal saldırı: Krom, kireç, asit ve tuz çözeltileri hem havayı hem de zemini korozif hale getirir; standart döküm ve boya hızla bozulur.
  • Düşük devir, yüksek tork: Tabaklama dolapları ağır yükü yavaş ama güçlü çevirir; ani kalkış ve durmalarla darbeli moment oluşur.

Bu üç koşul birleştiğinde, gövde malzemesi, IP koruma sınıfı, izolasyon sınıfı ve tork karakteristiği aynı anda doğru seçilmek zorundadır. Hijyen ve yıkamaya açık ortamda motor seçiminin mantığını gıda fabrikası motorları yazımızda benzer bir çerçevede ele almıştık; deri tesisinde kimyasal yük daha ağır olduğundan koruma gereksinimleri bir kademe yukarı çıkar.

Tabaklama Dolabı ve Tambur Tahriki: Düşük Devir Yüksek Tork

Tabaklama dolabı (tabaklama tamburu), ağır deri yükünü ve çözeltiyi birlikte döndüren büyük bir tamburdur. Bu uygulamada motor doğrudan yüksek devirde değil, redüktör üzerinden düşük çıkış devrinde çalışır. Tipik çıkış devri 10-20 d/dk seviyesindedir ve bu devre inmek için motor mutlaka bir redüktörle eşleştirilir.

Motor + Redüktör Kombinasyonu

Dolap tahrikinde 4 kutuplu (1500 d/dk) bir motor, yüksek redüksiyon oranlı bir redüktörle birleştirilir. Orta güçlerde sonsuz dişli redüktörler, daha yüksek güç ve sürekli ağır hizmette ise helisel sonsuz dişli redüktörler tercih edilir. Redüksiyon oranının (örneğin 1/30, 1/50) çıkış devrini ve torku nasıl belirlediğini monoblok redüktörlü motor seçim yazımızda adım adım açıkladık. Düşük devirli doğrudan tahrik alternatifini değerlendirmek isterseniz yüksek kutuplu düşük devirli motor yazımız da yol gösterir.

Kalkış Momenti ve Görev Tipi

Dolu bir tabaklama dolabı durduğunda, tekrar kalkış için yüksek başlangıç momenti gerekir. Bu nedenle motorun kalkış momenti karakteristiği uygulamaya uymalıdır. Yüke göre moment sınıfı seçimini moment sınıfları (Design N/H) yazımızda inceleyebilirsiniz. Dolaplar sürekli değil aralıklı (yükle-boşalt-döndür) çalıştığından, S1 yerine çoğu zaman S6 benzeri bir görev profili söz konusudur; bu farkı görev tipi seçim yazımızda netleştirdik.

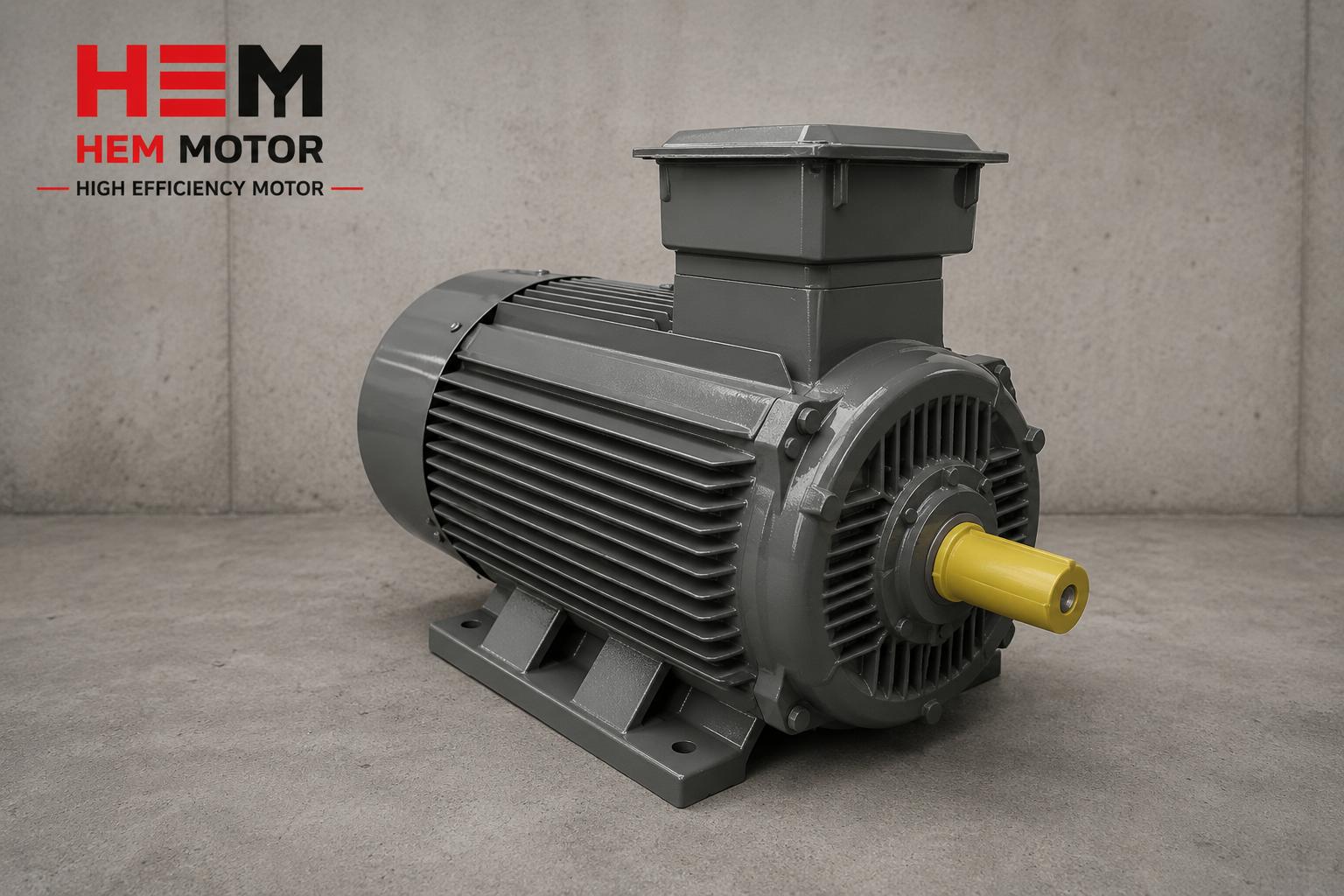

Deri fabrikasında pres, sıkma ve nemli ortam IP65 korumalı elektrik motorları

Pres, Sıkma ve Vakum Makineleri

Tabaklama sonrası deri; sıkma (sammying), pres ve vakum kurutma makinelerinden geçer. Bu makineler darbeli ve yüksek torklu yük üretir. Sıkma silindirleri ve hidrolik üniteler, ani yük değişimlerine dayanıklı motorlar ister. Hidrolik pres ünitelerinde motor seçimini ve sürekli yük altında ısınma yönetimini değerlendirirken, ağır hizmet uygulamalarındaki yaklaşımımızı haddehane ve döküm tesisi ağır hizmet yazımızda bulabilirsiniz.

Bu istasyonlarda B5 flanşlı veya B35 ayaklı-flanşlı bağlantı tipleri yaygındır; makineye doğrudan akuple çalışan üniteler için bağlantı tipini doğru seçmek önemlidir, ayrıntılar bağlantı şekilleri sayfamızda.

Nemli ve Kimyasal Ortam: IP Koruma ve Korozyon Direnci

Deri tesisinin en kritik motor seçim parametresi koruma sınıfıdır. Sürekli su sıçramasına ve kimyasal buhara maruz alanlarda IP55 yetersiz kalır; bu noktalarda IP65 koruma önerilir. IP55, IP65 ve IP66 arasındaki farkı ve hangisinin nerede gerektiğini IP koruma sınıfı yazımızda ayrıntılı anlattık.

Gövde Malzemesi ve Yüzey Koruması

Korozif ortamda pik döküm gövde, alüminyuma göre genellikle daha dayanıklı bir tabandır; üzerine kataforez kaplama ve epoksi boya uygulandığında ömrü ciddi şekilde uzar. Korozyona karşı yüzey koruması ve boyama seçeneklerini kataforez kaplama yazımızda, tuzlu ve kimyasal ortamda koruma yaklaşımını ise tuzlu ortamda koruma yazımızda bulabilirsiniz. Klemens kutusunun sızdırmazlığı da en az gövde kadar önemlidir; doğru rakor ve IP korumalı kutu seçimi için klemens kutusu ve kablo bağlantısı yazımıza bakabilirsiniz.

Verimlilik ve Doğru Tedarik

Deri tesislerinde dolaplar ve presler uzun saatler çalıştığından, verimli motor seçimi enerji maliyetini düşürür. Sürekli çalışan ana tahriklerde IE4 Süper Premium motorlar, daha düşük çalışma saatli yardımcı ünitelerde IE3 motorlar dengeli bir tercihtir. Korozif ortamda ek koruma istendiğinde verimli elektrik motorları gamımızda pik döküm gövde ve özel kaplama seçenekleri sunulabilir. Kimyasal yoğun reaktör ve karıştırıcı uygulamalarında motor seçimini daha geniş ele aldığımız kimya ve deterjan fabrikası motor seçimi yazımız deri tesisleri için de tamamlayıcıdır.

HEM Motor olarak deri ve tabaklama tesislerine 0,55 kW ile 355 kW arasında, IE3 ve IE4 verimlilik sınıfında, %100 bakır sargılı, F sınıfı izolasyonlu ve gerektiğinde IP65 korumalı motorları redüktör eşleştirmesiyle birlikte tedarik ediyoruz.

Su Hattı, Kireçlik ve Sıyırma Makineleri

Deri işleme yalnızca tabaklama dolaplarından ibaret değildir; ham deri tesise girdikten sonra ıslatma, kireçlik (liming), etleme (fleshing) ve sıyırma gibi ön işlemlerden geçer. Bu istasyonların hepsi yoğun su ve bazik kimyasal ortamında çalışır. Etleme ve sıyırma makineleri, deriden et ve yağ tabakasını alan döner bıçaklı ünitelerdir; bu tahrikler hem sürekli yük hem de su sıçramasıyla çalışır. Burada motorun koruma sınıfı kadar mil tarafındaki sızdırmazlık da önemlidir, çünkü su mil keçesinden içeri girerse rulman ve sargı kısa sürede zarar görür.

Mil tarafı sızdırmazlığın ve yağ keçesinin nemli-yağlı ortamda nasıl korunması gerektiğini yağ keçesi ve sızdırmazlık yazımızda ele aldık. Kireçlik bölümündeki karıştırıcı ve pompalar ise yüksek pH'lı çözeltiyle temas ettiğinden, gövde ve klemens kutusu koruması bir kademe yukarı çıkarılmalıdır. Bu istasyonlarda motorun topraklaması ve elektriksel güvenliği de kritik öneme sahiptir; ıslak zeminde çalışan motorlarda doğru topraklamayı topraklama ve elektriksel güvenlik yazımızda bulabilirsiniz.

Su hattındaki pompalar, çözelti transferi ve sirkülasyonu için sürekli çalışır. Bu pompa motorları, kimyasal buhara ve neme maruz kaldığından korumalı seçilmeli, debi ve basınca göre doğru güçte boyutlandırılmalıdır. Pompa motorunun debi-basınç eşleştirmesini santrifüj pompa motoru seçimi yazımızda anlattık. Korozif ortamdaki pompalar için ise tuzlu ve korozif ortamda pompa motoru yazımız yaklaşımımızı gösterir.

Kurutma, Vakum ve Finisaj Hattı Motorları

Tabaklanmış deri; vakum kurutma, askıda kurutma, gerdirme ve finisaj (yüzey işlem) hatlarından geçer. Bu istasyonlar nem yükünün görece azaldığı, ancak ince toz, boya ve solvent buharının ortaya çıktığı bölümlerdir. Finisaj hattındaki sprey kabinlerinde solvent bazlı boya kullanılıyorsa, ortam patlayıcı bölge sınıflandırmasına girebilir; bu durumda fan ve aspirasyon motorlarının exproof olması gerekir. Patlayıcı ortamda motor seçimini ve hangi bölgede ne gerektiğini exproof (ATEX) motor yazımızda ele aldık.

Kurutma fanları ve aspirasyon sistemleri sürekli çalıştığından, hem verim hem de koruma birlikte değerlendirilir. Bu fan motorlarının doğru güç ve devirde seçimini santrifüj ve aksiyal fan motoru yazımızda bulabilirsiniz. Gerdirme ve askı sistemlerinde ise düşük devirli, kontrollü tahrikler kullanılır; bu noktada motor genellikle redüktörle eşleştirilir. Çıkış devrini ve torku doğru hesaplamak için sonsuz dişli redüktörler ve helisel sonsuz dişli redüktörler gamımız değerlendirilebilir.

Deri tesisinin tamamında motorların yıllık çalışma saati yüksektir; bu da verim sınıfı kararını ekonomik açıdan önemli kılar. Sürekli çalışan ana tahriklerde verimli sınıf, enerji maliyetini düşürerek kendini kısa sürede amorti eder. Verimli motorun toplam sahip olma maliyetine etkisini TCO yazımızda sayısallaştırdık.

Sipariş Öncesi Toplanması Gereken Bilgiler

Deri ve tabaklama tesisi için doğru motor teklifi, ortamın somut tanımıyla başlar. Bir motoru eşleştirmeden önce şu bilgiler toplanmalıdır: mevcut motorun etiket değerleri (kW, devir, gerilim, bağlantı tipi); motorun bulunduğu noktanın su, kimyasal ve nem yükü; tahrikin sürekli mi aralıklı mı çalıştığı; redüktör gerekiyorsa istenen çıkış devri ve tork. Bu verilerle motorun gücü, kutbu, gövde malzemesi ve IP koruması birlikte belirlenir. Etiketten doğru ikame seçiminin kontrol listesini eski marka motoru birebir değiştirme yazımızda verdik. Deri tesislerinde dolaplar ve presler kritik tahrikler olduğundan, yedek motor bulundurmak duruş maliyetini azaltır; hangi güçlerin stokta tutulacağını kritik yedek motor listesi yazımızda ele aldık.

Verim Sınıfı, Pres Üniteleri ve Hidrolik Tahrikler

Deri tesisinin pres ve hidrolik üniteleri, hem yüksek tork hem de ani yük değişimleriyle çalışır. Sıkma presleri ve hidrolik üniteler, motorun kalkışta ve yük altında kararlı moment üretmesini ister; bu yüzden moment sınıfı seçimi pres performansını doğrudan etkiler. Hidrolik ünitelerde motor genellikle pompayı sürer ve sistem basıncına göre değişken yük altında çalışır. Bu uygulamada motorun sürekli basınç altında ısınma dengesi önemlidir; sürekli yükte ısınma yönetimini sürekli tam yükte soğutma yazımızda ele aldık.

Pres ve hidrolik motorlarında verim sınıfı kararı, çalışma saatine göre verilir. Sürekli çalışan ünitelerde IE4 Süper Premium motorlar enerji maliyetini düşürürken, aralıklı çalışan preslerde IE3 motorlar dengeli bir tercihtir. Korozif ortamda ek koruma gerektiğinde verimli elektrik motorları gamında pik döküm gövde ve özel kaplama seçenekleri değerlendirilebilir. Motorun yük oranını doğru belirlemek de verimi etkiler; aşırı büyük seçilen motor kısmi yükte verim kaybeder. Bu dengeyi yük oranı ve doğru boyutlandırma yazımızda açıkladık.

Deri ve tabaklama tesislerinde motor seçiminin başarısı, çoğu zaman tek bir parametreye değil koruma, gövde malzemesi, izolasyon ve tork karakteristiğinin birlikte doğru kurgulanmasına bağlıdır. Örneğin doğru IP koruma sınıfını seçip gövdeyi kataforezle korusanız bile, klemens kutusu sızdırmazlığını ihmal ederseniz su yine sargıya ulaşır. Bu yüzden korozif ortamda motoru bütüncül bir koruma paketi olarak değerlendirmek gerekir. Sıcak, tozlu ve kimyasal ortamda izolasyon sınıfının (F veya H) motor ömrüne etkisini izolasyon sınıfı yazımızda ele aldık. Bakır sargının nemli ortamdaki dayanım avantajını ise bakır ve alüminyum sargı farkı yazımızda bulabilirsiniz. Tesisinizdeki her istasyonu ayrı ayrı değerlendirerek, su hattından finisaj hattına kadar tüm noktalar için doğru korumayı içeren bir motor listesi oluşturmanıza yardımcı oluyoruz.

Ayrıca tabaklama dolaplarının yeniden kalkışında oluşan yüksek başlangıç momenti, motorun yol verme donanımını da etkiler. Doğrudan yol verme yerine yıldız-üçgen veya softstarter kullanmak, hem kalkış akımını sınırlar hem de mekanik aktarım organlarındaki ani gerilmeyi azaltır. Yol verme yöntemini yüke göre seçmenin mantığını yıldız-üçgen ve softstarter yazımızda ele aldık. Devreye almada motorun dönüş yönünün ve faz sırasının doğru ayarlanması da, dolap ve presin beklenen yönde çalışması için şarttır.

Tüm bu nedenlerle deri ve tabaklama tesisleri için motor seçimi, standart bir sanayi siparişinden farklı olarak ortam koşullarının ayrıntılı tanımını gerektirir. Size en uygun motor-redüktör çözümünü önerebilmemiz için tesisinizdeki istasyonların su, kimyasal ve nem yükünü birlikte değerlendiriyoruz.

Sıkça Sorulan Sorular

Tabaklama dolabı için hangi devir ve tork gereklidir?

Tabaklama dolapları düşük çıkış devrinde (tipik olarak 10-20 d/dk) ve yüksek torkta çalışır. Bu nedenle 4 kutuplu (1500 d/dk) bir motor, yüksek redüksiyon oranlı bir sonsuz dişli veya helisel sonsuz dişli redüktörle eşleştirilir. Dolu dolabın yeniden kalkışı yüksek başlangıç momenti gerektirdiğinden, motorun moment sınıfı ve görev tipi uygulamaya göre seçilmelidir. Dolap çapı, deri yükü ve devrilme yükünü bize iletirseniz uygun motor-redüktör kombinasyonunu öneririz.

Deri fabrikasında IP55 motor yeterli mi?

Kuru depo ve ofis bölgelerinde IP55 yeterli olabilir, ancak tabaklama, yıkama ve pres alanlarında sürekli su sıçraması ve kimyasal buhar bulunur. Bu alanlarda IP65 koruma önerilir; bazı noktalarda IP66 değerlendirilebilir. Koruma sınıfının yanında gövdenin kataforez ve epoksi boya ile korunması, klemens kutusunun sızdırmazlığı da uzun ömür için belirleyicidir.

Korozif ortamda pik döküm mü alüminyum gövde mi tercih edilmeli?

Deri tesisinin kimyasal yoğun ortamında pik döküm gövde, üzerine uygulanan kataforez kaplama ve epoksi boya ile birlikte genellikle daha dayanıklı bir çözümdür. Alüminyum gövde hafiftir ancak asidik ve kromlu ortamda yüzey korumasız daha hızlı etkilenir. Doğru seçim, motorun bulunduğu noktanın kimyasal ve nem yüküne göre yapılır; kritik alanlarda korumalı pik döküm önerilir.
