Çırçır ve pamuk işleme tesisleri, hasat sezonunda gece gündüz çalışan, tozun ve uçucu lifin yoğun olduğu ağır sanayi ortamlarıdır. Kütlü pamuğun lif ve çiğitine ayrıldığı çırçır makinesinden, lifin pnömatik olarak taşındığı aktarım fanlarına, oradan balya pres hidrolik ünitelerine kadar her kademede güvenilir, yüksek verimli ve doğru seçilmiş elektrik motorları işin kalbini oluşturur. Yanlış seçilen bir motor; sezon ortasında duruş, lif kaybı, aşırı ısınma ve en kötüsü yangın riski demektir. Bu yazıda çırçır tesisi için gin stand (çırçır) tahriki, lif aktarım fanı, balya pres pompası ve toz toplama hatlarında motor seçimini; kW hesabı, kutup/devir, IP koruma sınıfı, F/H izolasyon, B3/B5/B35 montaj, pik döküm gövde, redüktör ve VFD başlıklarıyla teknik derinlikte ele alıyoruz. Amacımız, üretici stoğundan hızlı teslimat ve doğru termin ile tesisinizi sezona hazır tutmaktır.

Çırçır ve pamuk işleme tesisi için pik döküm gövdeli elektrik motoru

Çırçır Tesisinde Motor Yükü ve Çalışma Koşulları

Pamuk işleme bir mevsim işidir; tesis sezon boyunca çoğunlukla S1 sürekli görev tipinde, vardiyalı ve kesintisiz çalışır. Bu nedenle motorların termik olarak sürekli yüke göre seçilmesi şarttır. Ortam, ince pamuk tozu ve uçucu lifle yüklüdür; bu lif elektrik motorunun soğutma kanatlarına, fan kapağına ve sargı çevresine birikerek ısı atımını düşürür. Tozlu ve uçucu lifli ortamda doğru koruma ve izolasyon seçimi, hem verimi hem de yangın güvenliğini doğrudan etkiler. Sezonluk planlama ve stok yönetimi konusunda tarım makineleri motor alımı ve sezon stok planı yazımızdaki yaklaşım, çırçır tesisleri için de geçerlidir: kritik motorları sezon öncesi yedeklemek duruş maliyetini büyük ölçüde düşürür.

Çırçır (Gin Stand) Tahrik Motoru

Çırçır makinesi, kütlü pamuğun testere veya merdane sistemiyle liften ayrıldığı yüksek torklu bir makinedir. Tahrik motoru genellikle 4 kutuplu (1500 d/dk, kaymayla 1450 d/dk civarı) seçilir ve makine boyutuna göre 11 kW ile 45 kW arasında değişir; büyük testere çırçırlarda 55-75 kW güce çıkılabilir. Yüksek başlangıç torku ve düzgün moment iletimi için pik döküm gövdeli, F sınıfı izolasyonlu IE3 ya da IE4 motorlar tercih edilir. Ani yük değişimlerine ve uzun çalışma saatlerine dayanmak için güçlendirilmiş rulman ve %100 bakır sargı kritiktir. Verimli motor seçeneklerinin tamamını verimli elektrik motorları sayfamızda inceleyebilirsiniz.

Pnömatik Lif Aktarım Fanı

Çırçırdan çıkan lif, balya prese ve depolama alanlarına genellikle pnömatik (havalı) aktarım sistemiyle taşınır. Bu fanlar yüksek devirde çalışır; çoğunlukla 2 kutuplu (3000 d/dk, kaymayla 2900 d/dk) ya da 4 kutuplu motorlarla tahrik edilir ve hat uzunluğuna göre 7,5 kW ile 30 kW arasında güç gerektirir. Fan motorlarında dengeli rotor, düşük titreşim ve sürekli S1 görev önemlidir. Santrifüj ve aksiyal fan motoru seçiminde dikkat edilecek noktaları santrifüj ve aksiyal fan motoru seçim ve tedarik yazımızda ayrıntılı bulabilirsiniz. Lifli havayı taşıyan fanlarda motorun emniyetli tarafa yerleştirilmesi ve sızdırmaz korumayla donatılması, lif birikmesini ve sürtünme kaynaklı ısınmayı azaltır.

Balya Pres Hidrolik Pompa Motoru

Çırçırlanan lif, sevkiyat için yüksek yoğunlukta balyalara preslenir. Balya pres ünitesi hidrolik tahrikli olup yüksek basınçlı pompayı süren motor, presin kapasitesine göre 22 kW ile 90 kW arasında olabilir. Hidrolik pompa motorları çoğunlukla 4 kutuplu seçilir; tekrarlı yükleme-boşaltma çevrimi nedeniyle bazı uygulamalarda S6 aralıklı görev tipi de değerlendirilir. Yüksek tork ve titreşim altında pik döküm gövde ve B5 büyük flanş ya da B35 ayak+flanş montaj, pompayla rijit kaplinli birleşim için idealdir. Pres ve hidrolik tahrikli benzer uygulamalara dair zeytinyağı ve yağ presi tesisi elektrik motoru tedariki yazımız, pres motoru seçim mantığını anlamak için iyi bir referanstır.

IP Koruma Sınıfı: Tozlu ve Uçucu Lifli Ortam

Çırçır tesisinin en belirleyici çevresel etkeni tozdur. Standart IP55 koruma çoğu konvansiyonel sanayi ortamı için yeterli olsa da, pamuk tozunun yoğun olduğu çırçır ve aktarım hatlarında IP56, hatta yıkamalı ya da çok tozlu bölgelerde IP65 / IP66 koruma önerilir. IP55 motorlar toz girişine karşı koruma sağlar ancak ince uçucu lif zamanla soğutma yollarını tıkayabilir; bu nedenle düzenli temizlik ve doğru koruma sınıfı bir arada planlanmalıdır. Koruma sınıfını uygulamaya göre nasıl seçeceğinizi elektrik motoru IP koruma sınıfı seçimi yazımızda adım adım açıkladık. Toz toplama ve aspirasyon hatları için ise aspiratör ve toz toplama fan motoru seçimi içeriği, çırçır tesisinin hava temizleme tarafını kapsar.

Uçucu Lif ve Yangın Riski: Mahfaza, Sızdırmazlık ve ATEX Değerlendirmesi

Pamuk lifi yanıcıdır ve uçucu lif bulutu, kıvılcım ya da sıcak yüzeyle karşılaştığında tutuşma riski taşır. Bu nedenle çırçır ve aktarım bölgelerinde tamamen kapalı, fanla soğutmalı (TEFC) ve sızdırmaz motorlar tercih edilmelidir. Klemens kutusu ve gövde sızdırmazlığı, lifin sargıya ulaşmasını engeller. Toz/lif konsantrasyonunun patlayıcı atmosfer sınırına ulaşabileceği özel bölgelerde Ex korumalı (ATEX) motor değerlendirmesi gerekebilir; bu kararın bölge sınıflandırmasına ve risk analizine dayandırılması şarttır. Exproof/ATEX motorun ne zaman zorunlu olduğunu exproof ATEX motor ne zaman şart yazımızda detaylandırdık. Her hâlükârda yüzey sıcaklığını düşük tutan, derating ile yüklenmemiş ve düzenli temizlenen motorlar yangın riskini en aza indirir.

İzolasyon Sınıfı: F ve H Seçimi

Çırçır tesisleri yaz aylarında, sıcak ve tozlu koşullarda çalışır. Standart F sınıfı izolasyon çoğu motor için uygundur; ancak ortam sıcaklığının yüksek olduğu, soğutmanın lif birikmesiyle zorlaştığı uygulamalarda H sınıfı izolasyon ek termik güvenlik payı sağlar. Sıcak ve tozlu ortamda izolasyon seçimini pik döküm gövdeli motorlar özelinde ele aldığımız sıcak ve tozlu ortam motor izolasyon sınıfı yazımız bu konuda yol gösterir. İzolasyon sınıfı seçimi, motorun servis ömrünü ve sargı güvenliğini doğrudan belirler; doğru seçim, sezon ortasında sargı yanması kaynaklı duruşları önler.

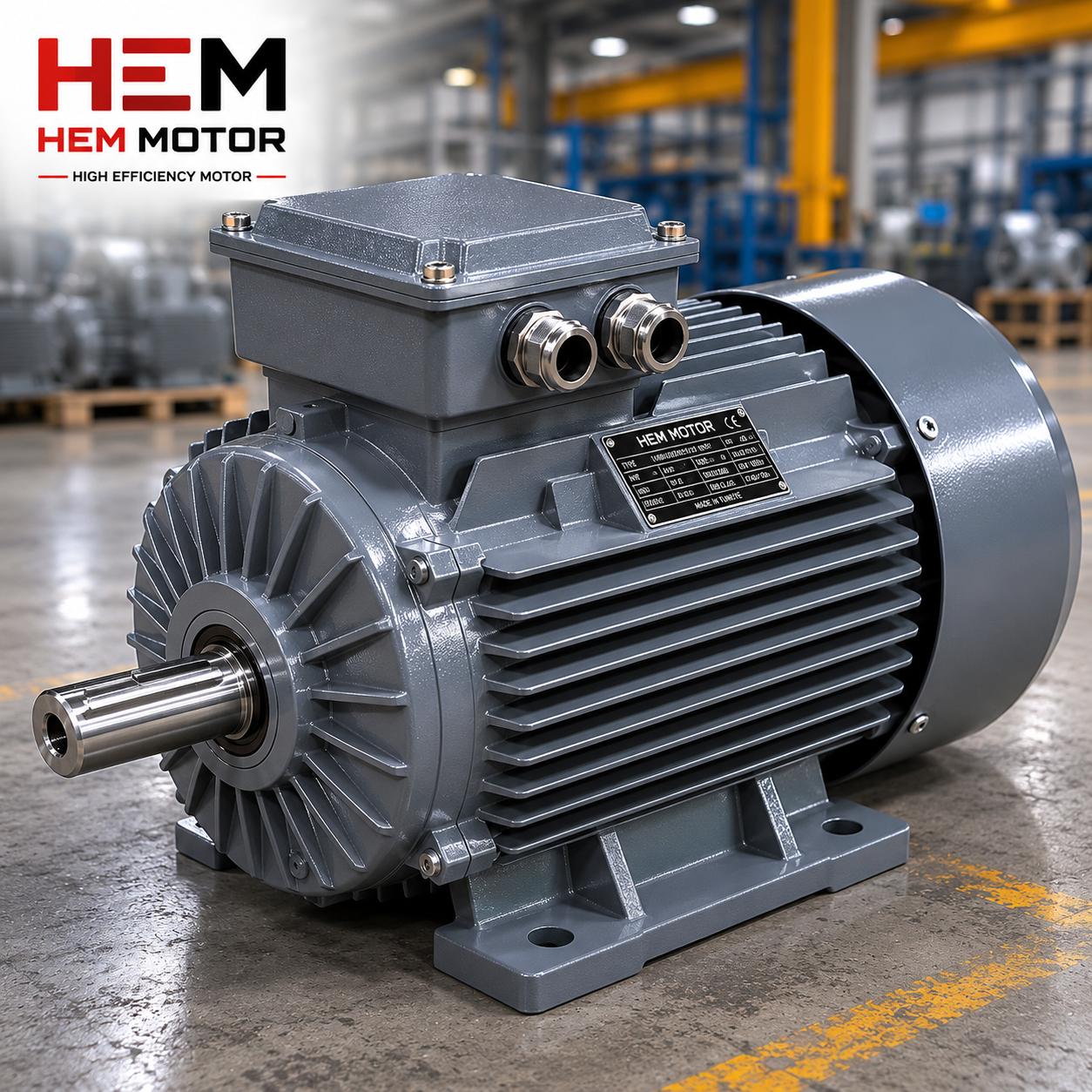

Çırçır tesisi lif aktarım fanı ve balya pres motoru uygulaması

Gövde Malzemesi ve Montaj Tipi: Pik Döküm, B3/B5/B35

Çırçır, fan ve pres gibi yüksek torklu, titreşimli ve ağır hizmet uygulamalarında pik döküm (cast iron) gövde standarttır. Pik döküm; mekanik dayanım, ısı dağıtımı ve titreşim sönümleme açısından alüminyuma göre üstündür. Küçük güçlü yardımcı tahriklerde alüminyum gövde kompakt çözüm sunabilir. Montaj tipi uygulamaya göre belirlenir: ayaklı uygulamalar için B3, pompa ve redüktöre doğrudan flanşlı bağlantı için B5 büyük flanş, hem ayak hem flanş gereken yerlerde B35 tercih edilir; küçük flanşlı bağlantılarda B14 ve B34 seçenekleri vardır. Doğru bağlantı şeklini seçmek için dokuma ve örme tekstil makinesi pik döküm motor seçimi yazımızdaki montaj yaklaşımı çırçır makineleri için de uygulanabilir. Tüm gövde tipleri IEC 56 ile 355L arasında, istenen mil çapıyla temin edilebilir.

Redüktörler: Aktarım Konveyörleri ve Besleme Hatları

Çırçır tesisinde kütlü pamuk besleme bantları, lif konveyörleri ve çiğit nakil sistemleri düşük devir-yüksek tork gerektirir. Bu hatlar redüktörlü motorlarla (motor + redüktör) tahrik edilir. Sonsuz dişli redüktörler (1/7,5 ile 1/100 arası oran, kendinden kilitleme özelliği) basit konveyör ve dozaj uygulamaları için ekonomiktir; tüm seçenekleri sonsuz dişli redüktörler sayfamızda bulabilirsiniz. Yüksek verim ve 90° açılı çıkış gereken konveyörlerde konik helisel (K serisi) redüktörler, sürekli yüksek yük altında ise helisel sonsuz dişli redüktörler uygun olur. Redüktör oranı; konveyör hızı, taşıma kapasitesi ve mil torkuna göre hesaplanmalıdır.

Verimlilik Sınıfı: IE3, IE4 ve IE5 Seçimi

Çırçır tesisleri sezon boyunca uzun saatler çalıştığı için motorların verimlilik sınıfı, enerji maliyetini doğrudan etkiler. Standart olarak IE3 Premium verimli motorlar önerilir; sürekli yüksek yükte çalışan çırçır, fan ve pres motorlarında IE4 Süper Premium tercih edildiğinde sezonluk enerji tasarrufu kayda değer biçimde artar. Değişken devir ve hassas kontrol gereken hatlarda senkron relüktans teknolojisine dayalı IE5 Ultra Premium motorlar, frekans sürücüsüyle birlikte en düşük kayıpları sunar. Verimlilik sınıfı yükseldikçe sargı sıcaklığı düşer; bu da uçucu lifin yoğun olduğu ortamda termik güvenlik payını artırır. Tüm verimlilik sınıflarına ve güç aralığına (0,55 kW – 355 kW) verimli elektrik motorları sayfamızdan ulaşabilirsiniz. Motor seçiminde sadece ilk yatırım değil, sezon boyunca tüketilen enerjinin toplam maliyeti de göz önünde bulundurulmalıdır.

Güç Hesabı ve Servis Faktörü

Doğru kW seçimi, çırçır tesisinin güvenilirliğinin temelidir. Motor gücü; tahrik edilen makinenin tork ihtiyacına, çalışma devrine ve mekanik kayıplara göre hesaplanır. Çırçır makinesinde testere/merdane direnci, fanlarda hava debisi ve basınç, balya preste hidrolik basınç ve pompa debisi belirleyicidir. Hesaplanan güce uygun servis faktörü (SF) eklenerek motorun ani yük artışlarında zorlanmadan çalışması sağlanır. Motorun sürekli tam yükte değil, yaklaşık %75-85 yük bandında çalışacak şekilde seçilmesi hem verimi hem de soğutmayı iyileştirir; bu uygulama, lif birikmesiyle soğutmanın zorlaştığı çırçır ortamında özellikle önemlidir. Yüksek rakım ve sıcak ortamlarda derating ile nominal güç düşürülerek güvenli çalışma sağlanır.

VFD ile Değişken Devir ve Yumuşak Yol Verme

Lif aktarım fanları ve besleme bantlarında frekans sürücüsü (VFD) kullanımı, debinin işleme kapasitesine göre ayarlanmasını sağlar; bu hem enerji tasarrufu hem de daha düzgün lif akışı demektir. VFD ile çalışacak motorlar sürücü uyumlu sargı ve izolasyona sahip olmalıdır. Büyük güçlü çırçır ve pres motorlarında doğrudan yol vermenin yarattığı yüksek başlangıç akımını sınırlamak için yıldız-üçgen ya da softstarter yol verme yöntemleri kullanılır. Bu yöntemlerin seçimini asenkron motor yıldız-üçgen ve softstarter yazımızda karşılaştırdık. Yumuşak yol verme, mekanik aktarım organlarındaki ani zorlanmayı azaltarak kayış, kaplin ve rulman ömrünü uzatır. Yüksek rakım ya da sıcak ortamda çalışan tesislerde derating uygulanarak motor gücü güvenli sınırda tutulmalıdır. Devir ve güç seçenekleri arasında geçiş yaparken tekstil işletmelerinde motor yenileme ve devir seçimi içeriği faydalı bir kılavuzdur.

Rulman, Sargı ve Titreşim: Servis Ömrü Detayları

Çırçır ve fan motorları yüksek devirde ve sürekli yük altında çalıştığından, güçlendirilmiş kaliteli rulman seçimi servis ömrü için belirleyicidir. %100 bakır sargı, ısıl dayanım ve elektriksel verim açısından alüminyum sargıya göre üstündür ve sürekli görevde sargı güvenliğini artırır. Dengeli rotor ve düşük titreşim, özellikle pnömatik aktarım fanlarında rulman ömrünü uzatır ve gürültüyü azaltır. Titreşim, balya pres pompa motorlarında kaplin hizalamasıyla doğrudan ilişkilidir; B5 ya da B35 flanşlı montaj ile pompaya rijit bağlantı, hizasızlık kaynaklı titreşimi en aza indirir. Düzenli yağlama ve sezon öncesi rulman kontrolü, hasat döneminde beklenmedik duruşları önler.

Tekstil ve Tarım Komşuluğu: Tedarik Zinciri

Çırçır tesisleri çoğu zaman iplik ve dokuma tesisleriyle aynı bölgede yoğunlaşır. Tekstil tarafındaki motor ihtiyaçları için tekstil ve iplik makineleri motor ihtiyaç ve tedarik yazımız, benzer mühendislik mantığını paylaşır. Tahıl ve yem tarafındaki değirmen uygulamaları için yem fabrikası ve değirmen motorları seçimi içeriği de ağır hizmet motor seçimini örnekler. Bölgesel tedarik açısından Denizli ve Ege tekstil motor tedariki ile Gaziantep ve Güneydoğu elektrik motoru tedariki sayfalarımız, pamuk bölgelerine hızlı teslimat ağımızı gösterir.

Çırçır Tesisi Motor Seçim Kontrol Listesi

  • Tahrik edilecek makine: çırçır (gin stand), lif aktarım fanı, balya pres pompası, besleme/konveyör?
  • Gerekli güç (kW) ve görev tipi (S1 sürekli / S6 aralıklı) net belirlendi mi?
  • Kutup/devir seçimi: 2 kutup (fan), 4 kutup (çırçır, pompa, konveyör)?
  • Verimlilik sınıfı: IE3 / IE4 / IE5 hedefi belli mi?
  • IP koruma sınıfı: tozlu ortam için IP55 mi, IP65/IP66 mı?
  • İzolasyon sınıfı: F standart mı, yüksek sıcaklıkta H mı?
  • Gövde: pik döküm (ağır hizmet) tercih edildi mi?
  • Montaj tipi: B3 / B5 / B35 doğru seçildi mi?
  • Uçucu lif/yangın riski için kapalı (TEFC), sızdırmaz ya da gerekiyorsa ATEX değerlendirildi mi?
  • Konveyörler için redüktör oranı (1/7,5 – 1/100) hesaplandı mı?
  • VFD uyumu ve yol verme (yıldız-üçgen / softstarter) planlandı mı?
  • Yüksek rakım/sıcak ortam için derating uygulandı mı?
  • Sezon öncesi kritik motorların stok ve teslimat termini netleşti mi?

Teklif sürecini hızlandırmak için elektrik motoru teklif isterken verilecek bilgiler ve koruma donanımları için elektrik motoru koruma donanımları satın alma yazılarımızı incelemenizi öneririz. Tüm ürün gruplarımıza ana sayfamızdan ulaşabilirsiniz.

Sıkça Sorulan Sorular

Çırçır makinesi için kaç kutuplu motor seçilmeli?

Çırçır (gin stand) tahriki genellikle 4 kutuplu, 1500 d/dk (kaymayla 1450 d/dk civarı) motorlarla yapılır. Bu devir, testere/merdane sisteminin düzgün moment iletimi ve yüksek başlangıç torku için uygundur. Lif aktarım fanları ise yüksek debi için çoğunlukla 2 kutuplu (3000 d/dk) seçilir. Doğru kutup sayısı makinenin tasarım devrine göre belirlenir.

Uçucu lif yangın riski için hangi motor önlemleri alınmalı?

Tamamen kapalı fanla soğutmalı (TEFC) ve sızdırmaz gövdeli motorlar tercih edilmeli, klemens kutusu sızdırmazlığı sağlanmalı, motor derating ile yüklenmemeli ve soğutma yüzeyleri düzenli temizlenmelidir. Toz/lif konsantrasyonunun patlayıcı atmosfer sınırına ulaştığı bölgelerde ATEX (Ex korumalı) motor değerlendirilmelidir. Bu karar bölge sınıflandırması ve risk analizine dayandırılmalıdır.

Tozlu çırçır ortamında hangi IP koruma sınıfı yeterli?

Standart IP55 koruma birçok uygulama için yeterlidir; ancak pamuk tozunun yoğun olduğu çırçır ve aktarım hatlarında IP56, yıkamalı veya çok tozlu bölgelerde IP65 / IP66 önerilir. Yüksek koruma sınıfı, ince uçucu lifin sargıya ve soğutma yollarına ulaşmasını engelleyerek hem verimi hem de güvenliği artırır.
