Boru ve profil haddesi tesisleri, sac şeridin soğuk şekillendirme (roll forming) ile boruya veya profile dönüştürüldüğü sürekli üretim hatlarıdır. Bu hatların görünen yıldızı, şeridi adım adım büken hadde tezgahıdır; ancak hattın kesintisiz çalışması, arka plandaki fan ve pompa motorlarına bağlıdır. Soğutma pompası, hidrolik ünite, kaynak bölgesi aspirasyonu ve duman fanı durursa hat durur. Bu yazıda boru ve profil haddesi tesisinin fan-pompa motorlarını; soğutma, hidrolik ve hat aspirasyonu ekseninde, doğru güç, devir ve devir kontrolüyle ele alıyoruz. HEM Motor olarak 1979'dan bu yana üretim yapan bir elektrik motoru fabrikası kimliğiyle, hadde hatları için pik döküm gövdeli, IE3/IE4 motorları Türkiye stoğundan hızlı teslimatla tedarik ediyoruz.

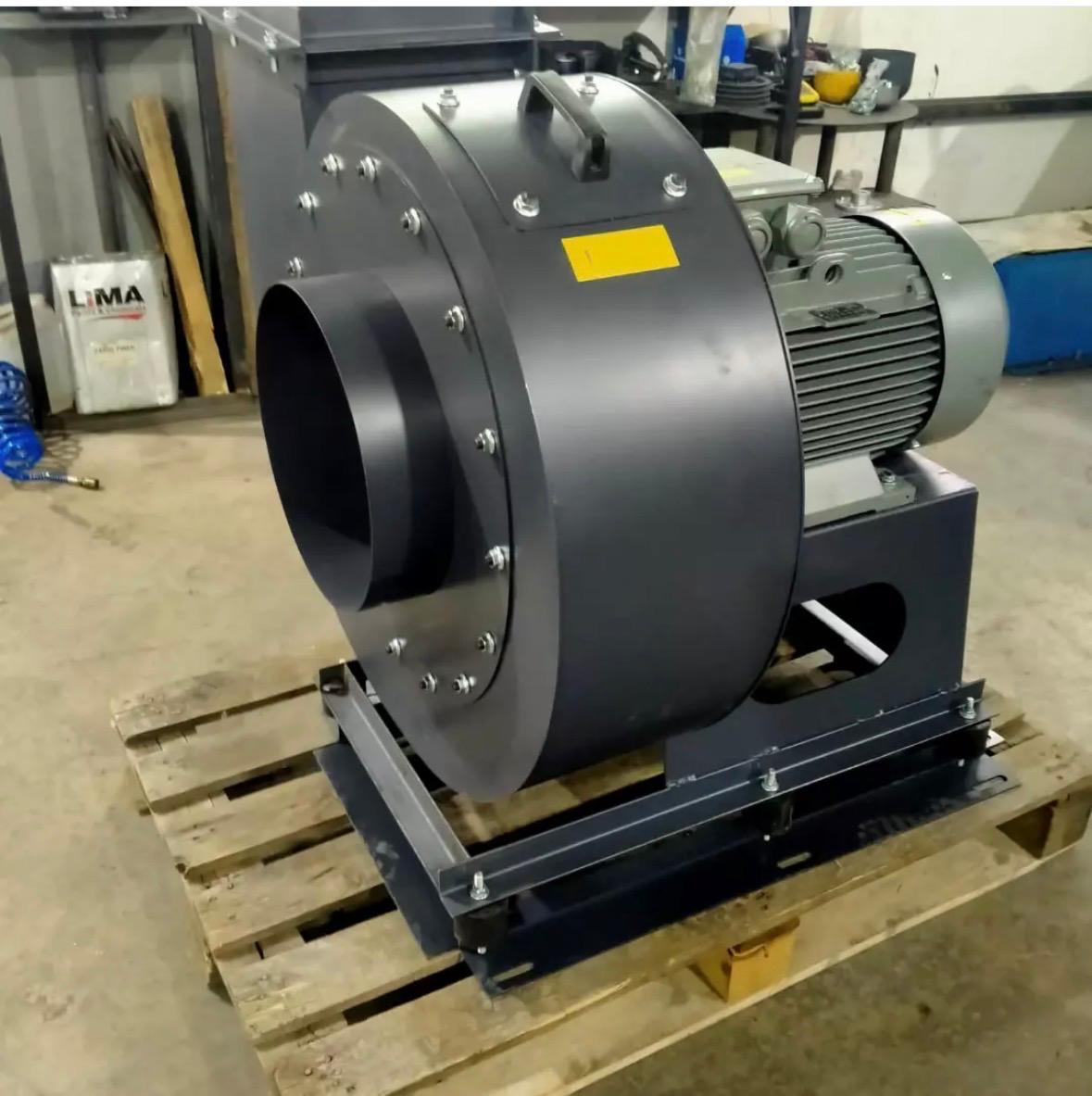

Boru ve profil haddesi soğuk şekillendirme hattı fan ve pompa elektrik motorları

Soğuk Şekillendirme Hattı ve Motor İhtiyacı

Soğuk şekillendirme hattında sac şerit, açıcıdan (decoiler) alınır; düzleştirilir, hadde istasyonlarından geçirilerek bükülür, kaynakla birleştirilir ve boyuna kesilir. Hattın ana tahriki genellikle bir merkezi motor veya istasyon bazlı motorlarla sağlanır; ancak bu yazının odağı, hattı destekleyen yardımcı sistemlerin motorlarıdır. Bunlar; soğutma suyu pompası, hidrolik ünite pompası, kaynak dumanı aspirasyon fanı ve hat üfleme/temizleme fanlarıdır. Her biri sürekli (S1) görevde, uzun saatler boyunca çalışır.

Sürekli hatlarda motorun verimi doğrudan enerji faturasına yansır; bu yüzden IE3 ve IE4 verimlilik sınıfı tercih edilir. Sürekli hat tahrikinde yüksek tork ve düşük titreşim gerektiren benzer uygulamaları haddehane ve döküm tesisi elektrik motorları yazımızda ele aldık. Alüminyum profil üretiminde pres pompası, çekme bankı ve fırın fanı gibi benzer motor gruplarını ise alüminyum ekstrüzyon tesisi elektrik motorları yazımızda bulabilirsiniz.

Bir boru-profil hattında onlarca motor görev alır ve bunların güç aralığı oldukça geniştir. Küçük yardımcı tahrikler 0,55–2,2 kW bandında, soğutma ve hidrolik pompaları 5,5–30 kW bandında, büyük aspirasyon fanları ve ana tahrikler ise 37 kW ve üzerinde yer alabilir. Bu kadar geniş bir güç yelpazesini tek bir tedarikçiden, aynı kalite ve teslim güvencesiyle karşılamak, hem stok yönetimini hem de arıza anında ikame sürecini kolaylaştırır. HEM gamında 0,55 kW – 355 kW arası geniş güç bandı, IE3 ve IE4 verimlilik sınıfında, %100 bakır sargı ve pik döküm gövde seçenekleriyle sunulur; böylece hattın her noktası için uygun motor tek bir kaynaktan temin edilebilir.

Soğutma Pompası Motorları

Soğuk şekillendirme ve özellikle kaynak bölgesi, sürekli su veya emülsiyonla soğutulur. Bu soğutma akışkanını dolaştıran pompa motoru durursa, kaynak kalitesi bozulur ve hat durmak zorunda kalır. Soğutma pompası motoru bu yüzden sürekli S1 görevde, güvenilir ve uygun IP korumada olmalıdır. Santrifüj pompa motorunu debi ve basma yüksekliğine göre seçmek için santrifüj pompa motoru seçimi yazımız yol gösterir.

Pompa motorunun gücünü doğru hesaplamak, ne eksik ne fazla seçim yapmak için önemlidir; motor gücü hesabı: pompa, fan ve konveyör yazımız pratik bir kaynaktır. Soğutma kulesi ve chiller tarafındaki fan motorları dış ortamda çalıştığından IP koruması daha kritiktir; bu konuyu soğutma kulesi ve chiller fan motorları yazımızda anlattık. Pompa uygulamalarında IE4 eşiğinin hangi durumda devreye girdiğini ise pompa, fan ve kompresörde IE4 eşiği yazımız netleştirir.

Soğutma akışkanı çoğu hatta emülsiyon (yağ-su karışımı) olduğundan, pompa motorunun ve özellikle mil keçesinin bu ortama uygun olması gerekir. Sızdırmazlık zayıf olduğunda emülsiyon mile sızar ve rulman ömrünü kısaltır. Bu nedenle soğutma pompası motorlarında uygun IP koruma ve kaliteli yağ keçesi, uzun ömür için belirleyicidir. Pompa devreye alınırken dönüş yönünün kontrol edilmesi de önemlidir; yanlış yönde dönen bir pompa, debiyi düşürür veya hiç basmaz. Dönüş yönü ve faz sırasının siparişte ve devreye almada nasıl ele alınacağını ayrıca değerlendirmek, ilk çalıştırmada zaman kazandırır.

Hidrolik Ünite Motorları

Boru-profil hattında kesim, presleme, sıkıştırma ve istasyon ayarları çoğunlukla hidrolik ile yapılır. Hidrolik ünitenin pompasını süren motor, sabit basınçta sürekli güç çeker ve ısınmaya dayanıklı olmalıdır. Bu motorlarda pik döküm gövde, F sınıfı izolasyon ve kaliteli rulman standart tercihtir. Hidrolik motorun görev tipini doğru belirlemek için elektrik motoru görev tipi seçimi yazımıza bakabilirsiniz.

Hidrolik ünite motorunun montaj tipi, ünitenin yapısına göre B5 flanşlı, B3 ayaklı veya B35 olabilir. Montaj tipinin doğru seçimi, sızdırmazlık ve titreşim açısından önemlidir. Otomotiv yan sanayideki pres ve CNC hatlarındaki benzer hidrolik tahrik mantığını otomotiv yan sanayi elektrik motorları yazımızda da görebilirsiniz. Tüm verimli motor gamımızı yüksek verimli elektrik motorları sayfamızdan inceleyebilirsiniz.

Hadde hattı hidrolik ünite pompa motoru ve kaynak dumanı aspirasyon fan motoru

Hat Aspirasyonu ve Duman Fanı Motorları

Boru ve profil hatlarında kaynak işlemi, duman ve ince partikül üretir. Bu dumanı ortamdan uzaklaştıran aspirasyon ve duman fanı motorları, hem işçi sağlığı hem de proses kalitesi için kritiktir. Aspirasyon fanı sürekli çalışır ve genellikle yüksek devirde döner. Toz toplama ve aspiratör fan motoru seçimini aspiratör ve toz toplama fan motoru seçimi yazımızda ele aldık.

Santrifüj ve aksiyal fan tiplerine göre güç ve devir seçimini santrifüj ve aksiyal fan motoru seçimi yazımızda karşılaştırdık. Vakum ve endüstriyel blower uygulamaları için sürekli çalışma ve sızdırmazlık gereken motorları ise vakum pompası ve endüstriyel blower motorları yazımızda anlattık. Duman tahliye fan motorlarının proje bazlı tedarikine dair detayları duman tahliye fan motoru tedarik rehberi yazımızda bulabilirsiniz.

Sürekli Hat ve Devir Kontrolü (VFD)

Boru-profil hattı, hız ayarı gerektiren tipik bir uygulamadır. Hat hızı, ürün çapına ve malzeme kalınlığına göre değişir; bu nedenle ana tahrik ve bazı yardımcı motorlar frekans sürücüsü (VFD) ile kontrol edilir. VFD, hem hassas hız kontrolü hem de enerji tasarrufu sağlar. VFD'nin ne zaman gerektiğini ve nasıl seçileceğini frekans sürücüsü (VFD) ile asenkron motor yazımızda ele aldık.

Büyük güçlü pompa ve fan motorlarında ilk kalkış akımını sınırlamak için soft starter ya da yıldız-üçgen kullanılır. Yol verme yöntemlerini yıldız-üçgen mi softstarter mı yazımızda karşılaştırdık. Yüksek verimli motor ile frekans sürücüsünün pompa ve fanda birlikte sağladığı tasarrufu yüksek verimli motor + frekans sürücüsü yazımız sayısal mantıkla açıklar.

Kutup, Devir ve Güç Seçimi

Fan ve pompa motorlarında kutup sayısı (devir) seçimi, uygulamaya göre yapılır. Yüksek basınçlı pompa ve kompakt fanlarda 2 kutup (3000 d/dk); genel pompa, fan ve hidrolik ünitelerde 4 kutup (1500 d/dk); büyük çaplı, sessiz fanlarda 6 kutup (1000 d/dk) tercih edilir. Asenkron motorda kutup seçimini ve hangi işe hangisinin uygun olduğunu asenkron motor kutup seçimi: 2, 4, 6 kutup yazımızda anlattık.

Güç seçiminde motoru sürekli tam yükte değil, bir güç payı bırakarak çalıştırmak doğrudur. Doğru boyutlandırmayı motor yük oranı ve doğru boyutlandırma yazımızda ele aldık. Basınçlı hava ve vidalı kompresör gibi sürekli yükte çalışan tahriklerde güç ve devir seçimini ise basınçlı hava ve vidalı kompresör motorları yazımızda bulabilirsiniz.

Pik Döküm Gövde ve Sürekli Çalışma

Hadde hatları çoğunlukla iki ya da üç vardiya, kesintisiz çalışır. Bu süreklilik, motorun termik ve mekanik dayanımını gerektirir. Pik döküm gövde; yüksek mekanik dayanım, daha iyi titreşim sönümleme ve uzun ömür sağlar. HEM gamında pik döküm gövde, 0,55 kW – 355 kW arası geniş güç bandında, IE3 ve IE4 verimlilik sınıfında, %100 bakır sargıyla sunulur. Pik döküm ile alüminyum gövde farkını pik döküm mü alüminyum gövde mi yazımızda netleştirdik.

Sürekli çalışan tesislerde motor filosu yönetimi ve değişim takvimi de önemlidir; bu konuyu üç vardiya tesislerde motor filosu yönetimi yazımızda ele aldık. Kritik makineler için yedek motoru önceden stoklamak, hattın kesintisiz çalışmasını güvence altına alır; hangi güçlerin yedekte tutulacağını kritik yedek motor listesi yazımızda topladık. Tüm pik döküm gamını pik döküm gövdeli elektrik motorları sayfamızdan inceleyebilirsiniz.

Tedarik, Termin ve Eşdeğer İkame

Boru-profil hattında bir pompa veya fan motorunun arızası, tüm hattın durması demektir. Bu yüzden tedarik tarafı kritik önemdedir. En çok aranan güç-devir kombinasyonlarını üretici stoğundan hızlı teslimatla karşılamak, plansız duruşu en aza indirir. Mevcut motorunuzun markası farklı olsa bile etiket bilgileriyle birebir eşdeğer motoru hazırlamak mümkündür; eşdeğer seçim için eski marka motoru birebir değiştirme yazımıza bakabilirsiniz.

Doğru ve hızlı teklif almak için iletmeniz gereken bilgileri teklif isterken verilecek bilgiler yazımız özetler. Teslim sırasında yapılması gereken kontrolleri nakliye hasar kontrol listesi, ilk çalıştırmayı ise motor devreye alma kontrol listesi yazımızda bulabilirsiniz. Kablo ve tel çekme hattındaki benzer sürekli tahrik motorlarını kablo ve tel çekme fabrikası elektrik motorları yazımızda da inceleyebilirsiniz.

Kaynak Bölgesi, Açıcı ve Hat Tahriki Motorları

Boru-profil hattında kaynak bölgesi, hattın en hassas noktasıdır. Yüksek frekanslı (HF) veya direnç kaynağında, kaynak basıncını sağlayan baskı silindirleri ve şeridin kenarlarını ısıtan sistemler birlikte çalışır. Bu bölgedeki yardımcı motorların sürekli ve titreşimsiz çalışması, kaynak dikişinin kalitesini doğrudan etkiler. Düşük titreşimli motor seçiminin neden önemli olduğunu ve hangi parametrelere bakılacağını elektrik motorunda gürültü ve titreşim yazımızda ele aldık.

Hattın başında yer alan açıcı (decoiler) ve düzleştirici, bobin halindeki sacı hatta besler. Açıcı motoru genellikle aralıklı ve değişken yükte çalışır; bobin dolu iken yüksek tork, boşalırken daha düşük tork ister. Bu nedenle açıcı tahrikinde çoğunlukla redüktörlü motor ve VFD birlikte kullanılır. Redüktöre uygun motor eşleştirmesi için IEC gövde ve flanş uyumu şarttır; bu konuyu sonsuz dişli redüktöre motor eşleştirme yazımızda anlattık. Hattın sonundaki boyuna kesim (flying cut-off) ve istifleme sistemleri de kendi tahrik motorlarına sahiptir; bu motorların ani kalkış-duruş çevrimine uygun seçilmesi gerekir.

Tüm bu yardımcı motorların ortak özelliği, sürekli üretim hattının parçası olmaları ve birinin durmasının tüm hattı durdurmasıdır. Bu nedenle hattın her bir motoru için yedek planı yapmak, üretim sürekliliğini güvence altına alır. Genel maksatlı tahriklerde genel maksatlı sanayi tipi motorlar ve verim önceliğinde yüksek verimli elektrik motorları gamımız, hattın farklı noktaları için tek bir tedarik kaynağı sunar.

Boru-Profil Haddesi Motor Seçim Kontrol Listesi

  • Görev tipi: Pompa, fan ve hidrolik için sürekli S1 görev.
  • Verim: Sürekli hat olduğundan IE3/IE4 verimlilik sınıfı.
  • Kutup/Devir: Yüksek basınçta 2 kutup, genel uygulamada 4 kutup, sessiz fanda 6 kutup.
  • Koruma sınıfı: Islak/dumanlı bölgede uygun IP koruma (IP55 ve üzeri).
  • Gövde: Pik döküm — sürekli çalışmaya ve titreşime dayanım.
  • Devir kontrolü: Hat hızı ve fan debisi için VFD.
  • Yol verme: Büyük güçte soft starter / yıldız-üçgen.
  • Tedarik: Üretici stoğu, hızlı teslimat ve eşdeğer ikame.
  • Montaj tipi: Hidrolikte B5/B35, kaplinli sistemde B3 ayaklı; makineye uygun seçilmeli.
  • Yedek plan: Hattın her kritik motoru için yedek motor stoğu planlanmalı.

Sıkça Sorulan Sorular

Soğutma pompası motorunda hangi verim sınıfı seçilmeli?

Boru-profil hattındaki soğutma pompası genellikle sürekli (S1) görevde, uzun saatler boyunca çalışır. Yıllık çalışma saati yüksek olduğu için verim sınıfı doğrudan enerji faturasına yansır; bu nedenle IE3, mümkünse IE4 verimlilik sınıfı tercih edilmelidir. Pompa motorunda IE4 eşiğinin hangi durumda devreye girdiğini değerlendirip, yatırımı sürekli çalışma saatine göre yapmak en doğru yaklaşımdır.

Hat hızını ayarlamak için VFD şart mı?

Ürün çapı ve malzeme kalınlığına göre hat hızını değiştirmek gerekiyorsa VFD pratikte şarttır; hem hassas hız kontrolü hem de enerji tasarrufu sağlar. Sabit hızda çalışan ve hız ayarı gerektirmeyen yardımcı pompalarda ise VFD zorunlu değildir; bu durumda soft starter veya yıldız-üçgen yol verme yeterli olabilir. Karar, uygulamanın hız ayarı ihtiyacına ve enerji tasarrufu hedefine göre verilir.

Mevcut pompa/fan motorumu birebir nasıl değiştiririm?

Mevcut motorun etiket bilgilerini eksiksiz iletmek yeterlidir: güç (kW), devir (d/dk), gövde boyu, montaj tipi (B3/B5/B35), mil çapı ve IP/izolasyon sınıfı. Bu bilgilerle markası farklı olsa bile birebir eşdeğer motoru stoktan hazırlarız. Etiketten doğru eşleştirmenin nasıl yapıldığını yanlış motor gelmesini önleyin yazımızda adım adım anlattık.
