Bir IE3 elektrik motoru tesise ulaştığında, kutusunu açıp depoya kaldırmadan önce yapılacak teslim ve kabul muayenesi, ileride yaşanabilecek pek çok sorunu baştan önler. Nakliye sırasında oluşmuş gizli bir hasar, sipariş edilenden farklı bir gövde, eksik bir aksesuar veya etiketle sipariş arasındaki bir uyumsuzluk, motoru montaj anında devreye almaya çalışırken fark edilirse hem zaman kaybı hem de iş duruşu yaratır. Bu rehberde IE3 motorun teslim alınması, ambalaj ve palet kontrolü, nakliye hasarı belirtileri, etiket-sipariş uyumu, milin serbest dönüş kontrolü, izolasyon kontrolü, stok girişi ve kayıt ile eksik aksesuar kontrolünü adım adım ele alıyoruz. Doğru bir kabul muayenesi, stok girişinin de temelidir.

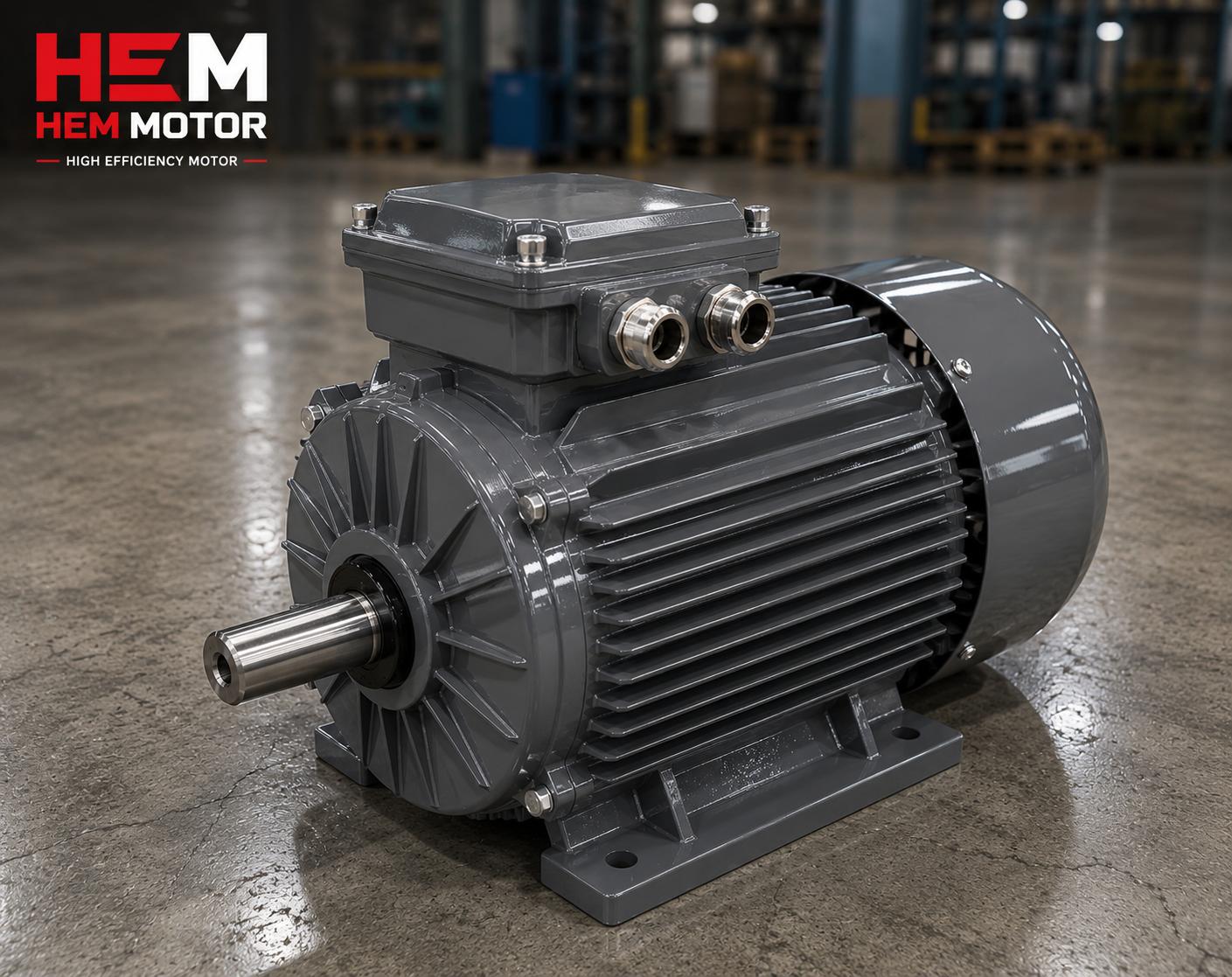

IE3 elektrik motoru teslim alınırken ambalaj ve palet kontrolü, nakliye hasarı ve etiket-sipariş uyumu muayenesi

Teslim Anında İlk Bakış: Ambalaj ve Palet Kontrolü

Motor teslim alınırken ilk iş, henüz kamyondan inmeden veya iner inmez ambalajın dışını incelemektir. Ezik koli, yırtık streç, kırık palet, ıslanma izi veya devrilme işareti, içerideki motorda hasar olabileceğinin ilk işaretidir. Palet üzerinde devrilme/şok göstergesi (tilt/shock indicator) varsa kontrol edilmelidir. Görünür hasar varsa, irsaliyeye şerh düşmeden teslimatı kabul etmeyin. Pik döküm gibi ağır gövdeli motorlarda nakliye ve istifleme hasarını nakliye, paketleme ve istifleme yazımızda; genel nakliye hasar risklerini ise nakliye hasar kontrol listesi içeriğinde ele aldık.

Nakliye Hasarı Belirtileri: Mil, Klemens ve Kanatçık

Ambalaj açıldıktan sonra motorun fiziksel hasarı dikkatle aranır. En kritik üç bölge şunlardır:

  • Mil: Milde eğiklik, çizik, darbe izi veya kama yuvasında ezilme olmamalı. Eğik bir mil, montajda hizasızlık ve titreşim yaratır. Mil çapı ve kama ölçülerini mil çapı ve kama ölçüleri yazımızda anlattık.
  • Klemens kutusu: Kapak kırığı, conta hasarı veya kopmuş bağlantı elemanı, IP korumayı bozar. Klemens ve kablo bağlantısını klemens kutusu ve kablo bağlantısı içeriğinde bulabilirsiniz.
  • Soğutma kanatçıkları ve fan kapağı: Kırık kanatçık veya ezik fan kapağı, soğutmayı zayıflatır. Kanatçık ve kir birikiminin verime etkisini soğutma kanatçıkları ve temizlik yazımızda ele aldık.

Megger, dönüş yönü ve titreşimle daha kapsamlı kabul muayenesini teslim ve kabul muayenesi yazımızda detaylandırdık.

Etiket-Sipariş Uyumu: kW, IE3 ve Gövde

Fiziksel kontrol kadar önemli olan, motorun anma plakasındaki bilgilerin siparişle birebir tutmasıdır. Şu alanları sipariş belgenizle karşılaştırın: anma gücü (kW), verim sınıfı (IE3), kutup/devir, gerilim, gövde boyu (frame), montaj tipi (B3/B5/B35) ve IP koruma sınıfı. Tek bir alandaki uyumsuzluk bile (örneğin 4 kutup yerine 2 kutup, ya da 132 yerine 160 gövde) motorun makineye uymamasına yol açar. IE3 etiketini okumayı IE3 motor etiketini okuma yazımızda; etiketle birebir eşleştirmeyi ise yanlış motor gelmesini önleyin içeriğinde anlattık. IE3 verim zorunluluğunun hangi güçlerde geçerli olduğunu IE3 verim sınıfı zorunluluğu yazısında bulabilirsiniz.

IE3 motorun milinin serbest dönüş kontrolü, izolasyon megger ölçümü ve stok girişi kaydı

Milin Serbest Dönüş Kontrolü

Motoru elle çevirerek milin serbest döndüğünü kontrol etmek basit ama değerli bir testtir. Mil zorlanıyor, takılıyor veya çevirirken anormal ses ya da sürtünme hissediliyorsa, rulmanlarda nakliye hasarı (brinelling) veya yataklarda sorun olabilir. Özellikle uzun süre sabit kalan veya titreşimli taşınan motorlarda rulman zarar görebilir. Rulman ömrü ve yatak kalitesini rulman ve yatak ömrü yazımızda; stoklamada rulman ve devreye almayı ise stoklama ve uzun süre bekletme içeriğinde ele aldık. Serbest dönmeyen bir motor stoka alınmadan önce tedarikçiyle değerlendirilmelidir.

İzolasyon (Megger) Kontrolü

Stok girişinde, özellikle nemli koşullarda taşınmış veya bekletilmiş motorlarda izolasyon direncinin megger (megaohmmetre) ile ölçülmesi önerilir. Düşük izolasyon direnci, sargıda nem veya hasar olduğuna işaret eder ve motor çalıştırılmadan önce kurutma gerekebilir. Asenkron motorda izolasyon direnci ve megger testini izolasyon direnci ve megger testi yazımızda; nemin rulman ve sargıya etkisini ise stoklama, nem ve rulman içeriğinde anlattık. Ölçülen değer kayıt altına alınmalı; ileride karşılaştırma için referans oluşturur.

Eksik Aksesuar Kontrolü

Sipariş bir aksesuar paketi içeriyorsa (rakor, kama, mapas, ek klemens elemanı, sertifika veya belge), bunların eksiksiz geldiği teslim anında kontrol edilmelidir. Eksik bir kama veya rakor, montaj gününde işin durmasına neden olabilir. Koruma donanımlarını motorla birlikte istemenin önemini koruma donanımları satın alma yazımızda; garanti kapsamını ise elektrik motoru garantisi neyi kapsar içeriğinde ele aldık. Belge ve sertifikalar (verim belgesi, uygunluk) da bu aşamada dosyalanmalıdır; IE3 verim ölçüm ve belgelendirmeyi IE3 verim ölçüm ve belge yazısında bulabilirsiniz.

Stok Girişi ve Kayıt

Kabul muayenesi tamamlandıktan sonra motor stok sistemine kaydedilir. Kayıtta gövde boyu, kW, devir, verim sınıfı, montaj tipi, seri numarası ve teslim tarihi yer almalıdır. Bu kayıt, ileride kritik bir motor arızalandığında doğru yedeği hızla bulmayı sağlar. İşletmeler için kritik yedek motor stoklamayı kritik yedek motor listesi yazımızda; en çok aranan IE3 güç ve devir kombinasyonlarını ise IE3 elektrik motoru stok rehberi içeriğinde ele aldık. Çok vardiyalı tesislerde motor filosu yönetimini motor filosu yönetimi yazısında bulabilirsiniz.

Depolama Koşulları: Nem ve Rulman Koruması

Stoka alınan IE3 motor, kuru ve titreşimsiz bir ortamda saklanmalıdır. Uzun süre bekleyecek motorlarda rulmanların belirli aralıklarla elle döndürülmesi ve nemden korunması önerilir; aksi halde rulman yatağında nokta basınç (brinelling) ve sargıda nem birikebilir. Stoklama koşullarını ve devreye almayı stoklama, bekletme, nem ve rulman yazımızda detaylı anlattık. Pik döküm gövdeli motorlarda kondens tahliye deliğinin doğru konumlandırılması da nemli depoda su birikmesini önler; kondens tahliye deliği içeriğine göz atın.

Dönüş Yönü ve Kısa Boşta Çalıştırma Testi

Mümkünse, stoka almadan önce motora kısa bir boşta çalıştırma testi yapmak, gizli sorunları erken ortaya çıkarır. Bu testte motorun dönüş yönü kontrol edilir, anormal ses, aşırı titreşim veya ısınma olup olmadığı gözlenir. Dönüş yönü, faz sırasına bağlıdır ve iki fazın yeri değiştirilerek tersine çevrilebilir; bunu dönüş yönü ve faz sırası ve genel olarak motorun dönüş yönü ve faz sırası yazılarımızda anlattık. Devreye alma ve ilk çalıştırma adımlarını ise devreye alma ve ilk çalıştırma kontrol listesi içeriğinde topladık. Boşta test, motorun hem mekanik hem elektriksel sağlığını hızlıca doğrular.

Sıcaklık Koruma ve Klemens Bağlantı Kontrolü

IE3 motor sıcaklık koruma elemanı (PTC veya PT100) içeriyorsa, bu elemanların klemens kutusundaki bağlantı uçlarının doğru etiketlenip etiketlenmediği teslimde kontrol edilmelidir. Yanlış veya eksik bağlanmış bir sıcaklık koruması, motoru aşırı ısınmaya karşı korumasız bırakır. Sıcaklık korumayı doğru tesis etmeyi sıcaklık koruma PTC/PT100 bağlama yazımızda; sargı sıcaklık izlemeyi ise PT100 ve termistör ile sıcaklık izleme içeriğinde ele aldık. Klemens köprü plakalarının ve bağlantı elemanlarının eksiksiz olduğu da kontrol edilmeli; klemens bağlantısı ve gerilim seçimini klemens yıldız-üçgen gerilim seçimi yazımızda bulabilirsiniz.

Sardırma mı Yeni IE3 mü Kararında Kabul Muayenesinin Rolü

Teslim alınan motor bir arızalı motorun yerine geliyorsa, kabul muayenesi aynı zamanda eski motorun akıbetiyle ilgili kararı da besler: arızalı motoru sardırmak (yeniden sarmak) mı yoksa yeni IE3 ile değiştirmek mi daha mantıklı? Yeniden sarımın verim kaybı yarattığını ve yeni IE3 alımıyla kıyasını IE3 motoru yeniden sardırmak ve genel olarak motor sardırmak mı yenisini almak mı yazılarımızda ele aldık. Doğru kabul muayenesiyle stoka alınmış yeni bir IE3 motor, kritik arıza anında hızlı ikame imkânı sağlar; bu da duruş maliyetini düşürür.

IE2 Eski Stok mu, Yeni IE3 mü?

Bazen elinizdeki eski stokta IE2 motorlar bulunabilir; ancak verimlilik mevzuatı belirli güçlerde IE3'ü zorunlu kıldığı için, kabul muayenesinde verim sınıfının doğrulanması önemlidir. IE2 ile IE3 farkını ve eski stok IE2'nin mantıklı olup olmadığını IE3 ile IE2 motor farkı yazımızda; IE3 ve IE4 verimlilik zorunluluğunun tarihlerini ise IE3 ve IE4 verimlilik zorunluluğu içeriğinde ele aldık. Stoka alınan her motorun verim sınıfını etiketinden doğrulamak, ileride mevzuata uygunluk sorunlarını önler. IE3'te kalmak mı IE4'e geçmek mi sorusunu ise IE3'te kalmak mı IE4'e geçmek mi yazımızda bulabilirsiniz.

Soğutma Kanatçığı ve Fan Kapağı Detaylı Kontrolü

Nakliye sırasında en kolay zarar gören parçalardan biri arka taraftaki fan kapağı ve soğutma kanatçıklarıdır. Ezik bir fan kapağı, fanın gövdeye sürtmesine ve gürültüye; kırık kanatçıklar ise soğutma yüzeyinin azalmasına ve motorun daha sıcak çalışmasına yol açar. Teslimde bu bölgeyi de dikkatle inceleyin. Kanatçık ve kir birikiminin soğutmaya etkisini soğutma kanatçıkları ve temizlik yazımızda ele aldık. Küçük bir fan kapağı hasarı bile, motorun ömrü boyunca daha yüksek sıcaklıkta çalışmasına neden olabileceğinden, kabul muayenesinde göz ardı edilmemelidir.

Stok Girişinde Güç ve Devir Kombinasyonunu Doğru Sınıflamak

IE3 motoru stok sistemine girerken, yalnızca kW değil güç-devir-kutup kombinasyonunu doğru sınıflamak, ileride doğru yedeği hızla bulmayı sağlar. Örneğin 5,5 kW 4 kutup ile 5,5 kW 2 kutup tamamen farklı uygulamalara hitap eder ve karıştırılırsa yanlış motor sahaya gönderilir. En çok aranan güç ve devir kombinasyonlarını IE3 stok rehberi: güç ve devir yazımızda; 18,5 ve 22 kW gibi orta güçlerde devir ve kutup seçimini 18,5 ve 22 kW IE3 motor; küçük güçlerde stok yönetimini ise 0,75 ve 1,1 kW IE3 motor içeriğinde ele aldık. Doğru sınıflandırılmış bir stok, kritik arıza anında doğru motoru saniyeler içinde bulmayı mümkün kılar.

İthal mi Yerli Stoktan mı: Teslim ve Kabul Açısından

Motorun ithal mi yoksa yerli stoktan mı temin edildiği, teslim ve kabul muayenesi sürecini de etkiler. Yerli stoktan teslimde motor genellikle daha kısa sürede ve daha kontrollü ambalajla ulaşır; ithal motorlarda ise uzun nakliye, gümrük bekleme ve istifleme nedeniyle hasar ve nem riski artar, bu da kabul muayenesini daha kritik hâle getirir. İthal motor mu yerli stoktan mı kararını ithal motor mu yerli stoktan mı yazımızda; stoktan teslim ile üretim siparişi arasındaki temin süresi farkını ise stoktan teslim mi üretim siparişi mi içeriğinde ele aldık. Garanti ve servis ağını da teslim aşamasında netleştirmek için garanti ve servis ağı yazımıza bakabilirsiniz.

Çok Vardiyalı Tesiste Yedek Motor ve Hızlı İkame

Sürekli çalışan, üç vardiyalı tesislerde bir motorun arızalanması üretim duruşu demektir; bu yüzden kritik motorların yedeği önceden stokta tutulmalı ve her biri teslim alındığında kabul muayenesinden geçirilmelidir. Önceden muayene edilmiş ve doğru kaydedilmiş bir yedek motor, arıza anında doğrudan devreye alınabilir. Kritik yedek motor stoklamayı kritik yedek motor listesi; çok vardiyalı tesiste filo yönetimini motor filosu yönetimi; acil ikamede konveyör motoru değişimini ise konveyör bant motoru acil ikame yazılarımızda ele aldık. Teslim ve kabul muayenesi, bu hızlı ikame zincirinin ilk ve en kritik halkasıdır.

Sıkça Sorulan Sorular

Teslimatta görünür hasar yok ama içeride hasar olabilir mi?

Evet. Ambalaj sağlam görünse bile, sert darbe veya titreşimli taşıma milde eğiklik, rulmanda nokta hasarı (brinelling) veya sargıda gevşeme yaratabilir. Bu yüzden ambalaj kontrolünün yanı sıra mili elle çevirmek, izolasyonu ölçmek ve mümkünse kısa bir boşta çalıştırma testi yapmak önemlidir. Kapsamlı kabul testini teslim ve kabul muayenesi yazımızda bulabilirsiniz.

Etiketteki gövde sipariş ettiğimden farklı çıktı, ne yapmalıyım?

Stoka almayın ve hemen tedarikçinizle iletişime geçin. Gövde boyu farkı (örneğin 132 yerine 160), motorun makineye, kaplinden ayak deliğine kadar uymamasına yol açar. Doğru ikame için etiketle birebir eşleştirme şarttır; bunu eski marka motoru birebir değiştirme yazımızda anlattık. Teklif aşamasında doğru bilgi vermek bu sorunu en baştan önler.

Motoru hemen kullanmayacağım, yine de muayene şart mı?

Evet. Hasar veya uyumsuzluğu teslim anında tespit etmek, sonradan iade veya değişim hakkınızı korur; aylar sonra fark edilen bir hasar için itiraz çok daha zordur. Ayrıca stok kaydı doğru tutulduğunda, ihtiyaç anında motoru hızla bulup devreye alabilirsiniz. Stok planlamayı kritik yedek motor listesi yazımızda bulabilirsiniz.

Teklif Alın

IE3 motor tedarikinde, doğru etikete sahip, hasarsız ve eksiksiz ambalajlanmış motorları stoklarımızdan hızlıca temin edelim. Sipariş bilgilerinizi netleştirip teslimde sorun yaşamamanız için size yardımcı oluruz. +90 (532) 345 49 86 numarasından bize ulaşabilir veya iletişim sayfamız üzerinden teklif isteyebilirsiniz. Ana sayfamızdan tüm gamı, en çok aranan IE3 güçleri ise 5,5 ve 7,5 kW IE3 motor yazımızdan inceleyebilirsiniz.

Teslim, Kabul ve Stok Girişi Kontrol Listesi

  • Ambalaj, palet ve streç dıştan kontrol edildi, hasar var mı?
  • Mil, klemens kutusu ve soğutma kanatçıklarında darbe izi var mı?
  • Etiketteki kW, IE3, kutup/devir, gerilim, gövde ve IP siparişle tutuyor mu?
  • Mil elle çevrildi, serbest dönüyor mu?
  • İzolasyon direnci (megger) ölçülüp kaydedildi mi?
  • Aksesuarlar (kama, rakor, mapas, belge) eksiksiz mi?
  • Seri numarası ve teknik veriler stok sistemine girildi mi?
  • Depolama kuru, titreşimsiz ve nemden korunuyor mu?
