Bir IE3 motorun en sık yanma nedeni aşırı ısınmadır; aşırı yük, tek faz kaybı, sık dur-kalk veya yetersiz soğutma sargı sıcaklığını izolasyon sınıfının üzerine çıkardığında sargı kısa sürede zarar görür. Dışarıdan bağlanan termik röle akımı izler ama sargının gerçek sıcaklığını göremez. İşte bu yüzden kritik motorlarda sargının içine gömülü sıcaklık koruma elemanları kullanılır: PTC termistör ve PT100 (RTD). Bu yazıda IE3 motorda sargıya gömülü PTC termistör (DIN 44082) ile PT100 arasındaki farkı, termistör rölesi ve PT100 transmitter bağlantısını, klemens kutusundaki ek uçları, koruma sınıfını, ne zaman PTC ne zaman PT100 seçileceğini ve VFD'li sistemde termal korumanın önemini doğru tesisat gözüyle ele alıyoruz.

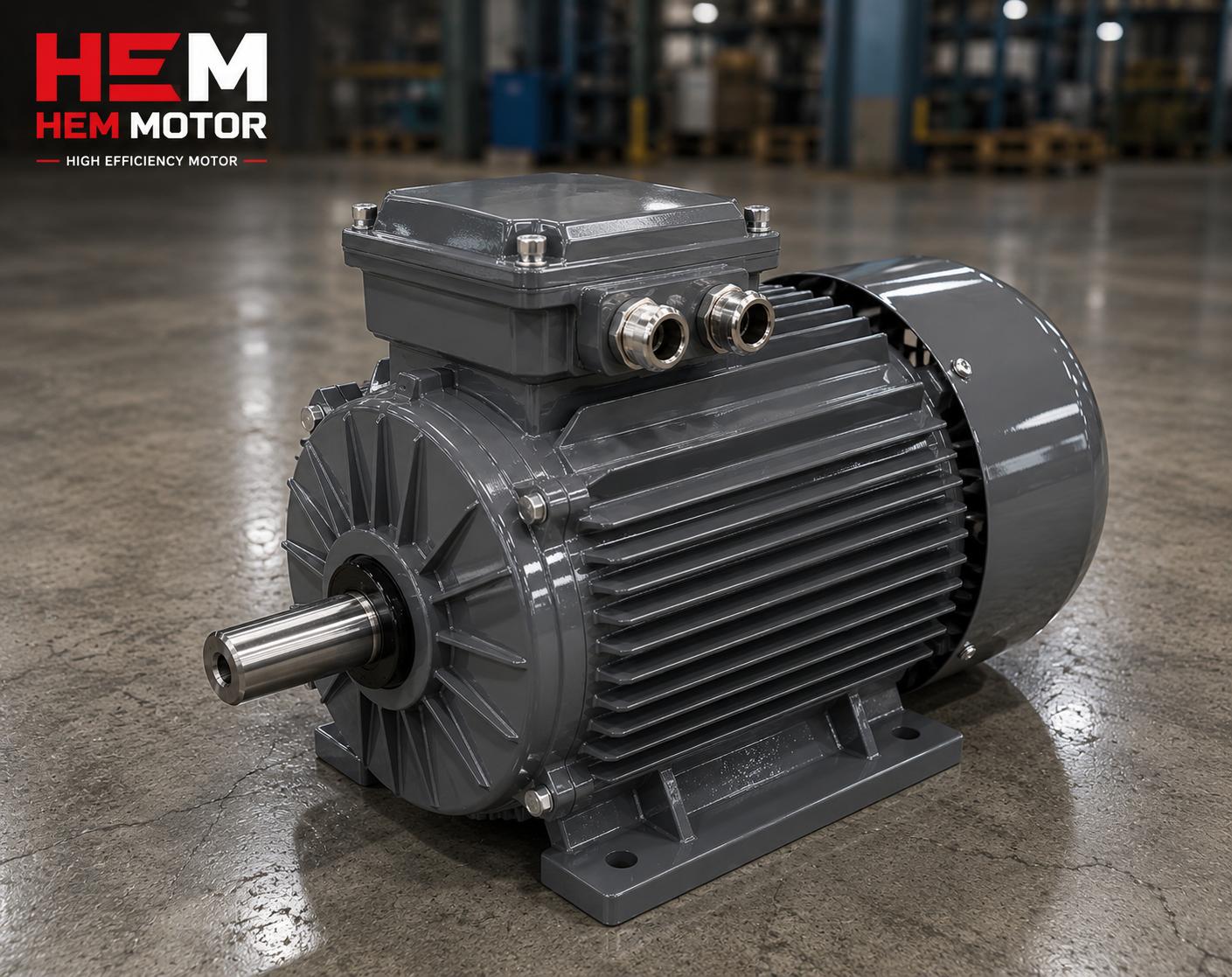

IE3 motorda PTC ve PT100 sargı sıcaklık koruma bağlantısı

Neden Sargıya Gömülü Sıcaklık Koruma Gerekir?

Motor klemenslerinden geçen akımı izleyen termik röle ve motor koruma şalteri (MPCB), dolaylı bir korumadır: akım yüksekse sargının ısındığını varsayar. Ancak bazı durumlarda sargı, akım normal görünürken aşırı ısınır; örneğin soğutma fanı tıkalıysa, ortam sıcaklığı çok yüksekse veya motor düşük devirde kendi fanıyla yeterince soğuyamıyorsa. Bu durumlarda dışarıdan akım koruması yetersiz kalır. Sargıya gömülü sensör ise sıcaklığı doğrudan, kaynağında ölçer ve en güvenilir korumayı sağlar. Akım bazlı korumayı termik, röle ve sigorta seçimi yazımızda ve motor koruma şalteri (MPCB) yazımızda ele aldık; gömülü sıcaklık koruması bunları tamamlar, yerini almaz.

PTC Termistör (DIN 44082) Nedir?

PTC termistör, pozitif sıcaklık katsayılı bir yarı iletken sensördür. Belirli bir eşik sıcaklığına (nominal anma sıcaklığı, NAT) kadar direnci düşük ve neredeyse sabit kalır; bu eşik aşıldığında direnci çok hızlı, dik bir biçimde yükselir. PTC termistörler DIN 44081/44082 standardına göre üretilir. Genellikle motorun üç fazının sargısına birer adet gömülür ve seri bağlanır; böylece herhangi bir fazdaki aşırı ısınma algılanır. PTC bir ölçüm sensörü değil, bir eşik (anahtar) elemanıdır: sıcaklığı sayı olarak vermez, yalnızca "eşik aşıldı mı, aşılmadı mı" bilgisini verir.

PTC nasıl bağlanır? (Termistör rölesi)

PTC termistörler doğrudan kontaktörü kesemez; araya bir termistör koruma rölesi girer. Röle, PTC zincirinin direncini sürekli izler. Direnç eşiği aşıp dik biçimde yükseldiğinde röle çıkış kontağını değiştirir ve kontaktör bobinini keserek motoru durdurur. Bağlantı şu mantıkla kurulur: motorun klemens kutusundaki PTC uçları (genelde işaretli) termistör rölesinin giriş klemenslerine bağlanır; rölenin çıkış kontağı ise kontaktörün kumanda devresine seri eklenir. PTC zinciri kısa devre veya kopukluk durumunda da röle arıza verir; bu, sensör güvenliğini artırır.

PT100 (RTD) Nedir?

PT100, platin dirençli bir sıcaklık sensörüdür (RTD). 0 derecede tam 100 ohm direnç gösterir ve sıcaklık arttıkça direnci öngörülebilir, doğrusala yakın bir eğriyle artar. PTC'den temel farkı şudur: PT100 sürekli ve sayısal bir sıcaklık ölçümü verir. Yani sargının anlık sıcaklığını derece cinsinden okuyabilirsiniz. Bu, eşik korumasının ötesinde sürekli izleme, kayıt (trend) ve erken uyarı imkânı sağlar. PT100 sensörleri de sargıya gömülü olarak ya da yatak (rulman) sıcaklığını ölçmek için yatağa yakın konulur. Sargı ve yatak sıcaklık izlemenin bütününü motor sargı sıcaklık izleme yazımızda ele aldık.

PT100 nasıl bağlanır? (Transmitter / okuyucu)

PT100'ün direnci bir sıcaklığa karşılık geldiği için bir okuyucu cihaza ihtiyaç vardır: PT100 transmitter, sıcaklık göstergesi veya PLC'nin RTD giriş modülü. Bağlantı, kablo direncinin ölçümü bozmaması için genellikle 3 telli (bazı hassas uygulamalarda 4 telli) yapılır. Klemens kutusundaki PT100 uçları transmitter/okuyucuya bağlanır; transmitter sıcaklığı bir sinyale (örneğin 4-20 mA) çevirerek PLC veya panoya iletir. Böylece sargı sıcaklığı sürekli izlenir; ayarlanan alarm ve durdurma eşiklerinde sistem uyarı verir ya da motoru durdurur.

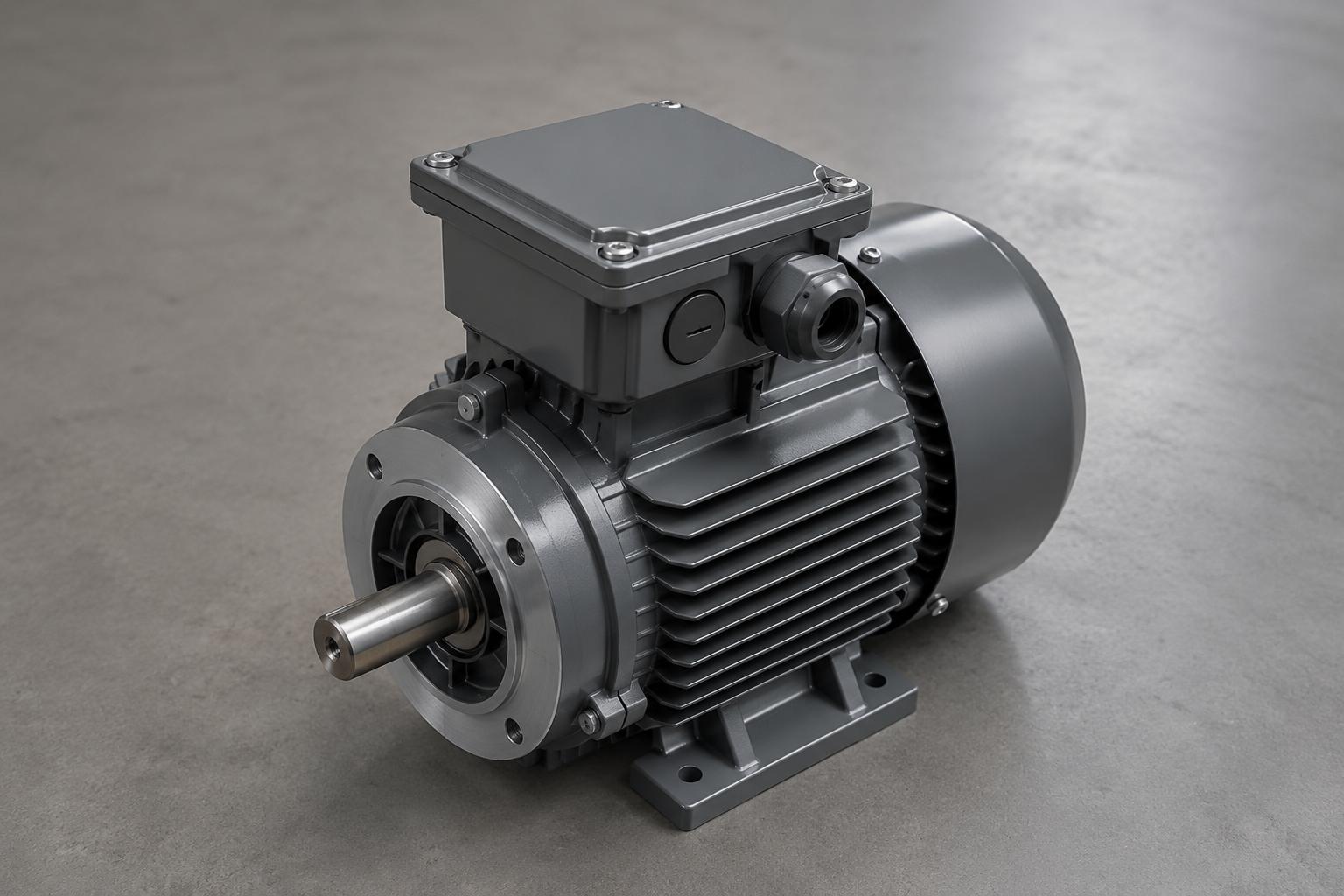

Klemens kutusunda PTC ve PT100 ek uçları ve VFD termal koruma

Termik Röle ile Gömülü Sensörün Birlikte Kullanımı

Sargıya gömülü PTC veya PT100 koruması, dışarıdan bağlanan termik röleyi veya motor koruma şalterini gereksiz kılmaz; aksine onu tamamlar. İki koruma katmanı farklı arıza türlerine karşı çalışır: akım bazlı koruma ani aşırı yükü ve kısa devreyi hızla keser, gömülü sensör ise yavaş gelişen aşırı ısınmayı kaynağında yakalar. En güvenli tesisat, bu iki katmanı birlikte kullanır; biri diğerinin göremediğini görür. Örneğin tıkalı bir soğutma fanı yüzünden ısınan ama akımı normal görünen bir motorda, yalnızca gömülü sensör devreye girer; buna karşılık ani bir mekanik sıkışmada akım bazlı koruma daha hızlıdır.

Bu nedenle kritik motorlarda her iki korumanın da bulunması ve doğru koordine edilmesi önerilir. Termik röle motorun anma akımına göre ayarlanır, gömülü sensör ise izolasyon sınıfına uygun sıcaklık eşiklerine göre. İki koruma birbirini yedeklediği için, birinin gözden kaçırdığı bir arıza diğeri tarafından yakalanır ve motorun yanma riski belirgin biçimde azalır.

Klemens Kutusunda Ek Uçlar ve Doğru Tesisat

Sıcaklık koruma elemanları olan bir IE3 motorda, klemens kutusunda ana güç uçlarının (U-V-W) yanında ayrı, işaretli sinyal uçları bulunur. Bu uçların doğru tesisi için:

  • Ayrı kablolama: PTC/PT100 sinyal kabloları, güç kablolarından ayrı çekilmeli; özellikle VFD'li sistemde sinyal kablosu ekranlı (shielded) olmalı.
  • Doğru uç eşleştirmesi: Üç fazlı PTC zincirinin uçları ve PT100'ün 3 telli bağlantısı, motor etiketindeki/klemens şemasındaki işaretlere göre bağlanmalı.
  • Sızdırmazlık ve IP koruma: Ek uçlar için klemens kutusu kapağı ve rakorlar IP korumayı bozmadan kapatılmalı.

Klemens kutusunun kendi sızdırmazlığı ve kablo girişini klemens kutusu ve kablo bağlantısı yazımızda ele aldık. Ana güç tarafındaki yıldız/üçgen köprülemeyi ise IE3 sargı bağlantısı yazımızda bulabilirsiniz.

Ne Zaman PTC, Ne Zaman PT100?

İkisi de değerlidir ama farklı ihtiyaçlara cevap verir:

  • PTC termistör tercih et: Amaç basit, güvenilir ve ucuz bir aşırı sıcaklık kesmesiyse. Eşik aşıldığında motoru durdurmak yeterliyse, standart pompa/fan/konveyör motorlarında PTC + termistör rölesi yaygın ve ekonomik çözümdür.
  • PT100 tercih et: Sargı sıcaklığını sürekli izlemek, kaydetmek, trend görmek ve erken uyarı almak istiyorsan. Kritik proses motorları, büyük güçlü motorlar, sürekli çalışan ve duruşu pahalı olan tahriklerde PT100 + transmitter daha doğru seçimdir.

Çoğu kritik motorda iki yöntem birlikte kullanılır: sürekli izleme için PT100, kesin durdurma için PTC. Hangi motorun ne kadar zorlandığını anlamak için görev tipini bilmek gerekir; bunu görev tipi (S1-S6) yazımızda, ısınma sınıfını ise ısınma sınıfı ve sıcaklık artışı yazımızda ele aldık. İzolasyon sınıfının (F/H) sıcaklıkla ilişkisini sargı ve izolasyon sınıfı yazımızda bulabilirsiniz.

Koruma Mantığı: Alarm Eşiği ve Durdurma Eşiği

Doğru bir sıcaklık koruma tesisatı, tek bir kesme noktasıyla değil, iki kademeli bir mantıkla kurulduğunda en değerlidir. PT100 gibi sürekli ölçüm yapan bir sistemde iki eşik tanımlanır:

  • Alarm eşiği (ön uyarı): Sargı sıcaklığı normalin üzerine çıktığında ama henüz tehlikeli olmadan, operatöre bir uyarı verilir. Bu, motoru durdurmadan önce müdahale şansı tanır: yükü azaltmak, soğutmayı kontrol etmek veya nedeni araştırmak için zaman kazandırır.
  • Durdurma eşiği (kesin koruma): Sıcaklık izolasyon sınıfının güvenli sınırına yaklaştığında motor otomatik durdurulur; bu, sargıyı kalıcı hasardan korur.

Bu iki kademeli yaklaşım, hem üretim sürekliliğini korur hem de motoru güvende tutar. Yalnızca PTC kullanılan basit sistemlerde tek kademe (durdurma) vardır; ön uyarı isteniyorsa ya iki ayrı eşik sıcaklıklı PTC seti ya da PT100 ile sürekli izleme gerekir. Eşiklerin doğru ayarlanması için motorun izolasyon sınıfını (F veya H) ve buna karşılık gelen güvenli sıcaklık sınırını bilmek şarttır; F sınıfı ve H sınıfı izolasyonun izin verdiği sıcaklıklar farklıdır ve eşikler buna göre belirlenmelidir.

Sargı Koruması ile Yatak (Rulman) Sıcaklık İzlemenin Farkı

Sıcaklık koruması denince akla çoğu zaman yalnızca sargı gelir; oysa büyük güçlü ve kritik motorlarda yatak (rulman) sıcaklığı da ayrı bir PT100 ile izlenir. Sargı sıcaklığı elektriksel aşırı yükü gösterirken, yatak sıcaklığı mekanik bir sorunu erken haber verir: yetersiz yağlama, rulman aşınması veya yanlış hizalama yatağı ısıtır. Bu nedenle kritik motorlarda hem sargıya hem de yataklara sensör yerleştirmek, iki farklı arıza türünü erken yakalamayı sağlar.

Yatak sıcaklığının izlenmesi, özellikle sürekli çalışan ve duruşu pahalı olan tahriklerde kestirimci bakımın temel taşıdır. Yatak sıcaklığında yavaş ve kararlı bir yükselme trendi, gres bakımının yaklaştığının ya da rulmanın ömrünün sonuna geldiğinin işaretidir. Bu trend zamanında fark edilirse, ani bir rulman arızası ve onun yol açacağı plansız duruş önlenir. Sargı PTC'si motoru yanmaktan korurken, yatak PT100'ü motoru beklenmedik mekanik arızadan korur; ikisi birlikte, kritik bir motorun hem elektriksel hem mekanik güvenliğini sağlar. Klemens kutusunda bu ek sensör uçları için yeterli yer ve doğru işaretleme bulunması, doğru tesisatın ön koşuludur.

VFD'li Sistemde Termal Koruma Neden Daha Kritik?

Frekans sürücüsü (VFD) ile çalışan bir IE3 motorda termal koruma daha da önemlidir, çünkü:

  1. Düşük devirde soğutma azalır: Motorun kendi fanı mile bağlı olduğundan, devir düştüğünde fan yavaşlar ve soğutma zayıflar. Sürekli tork gereken düşük devirli çalışmada sargı ısınabilir. Bu durumda harici cebri soğutma fanı gerekebilir; konuyu harici cebri soğutma fanı yazımızda ele aldık.
  2. Harmonik kaynaklı ek ısınma: VFD'nin ürettiği harmonikler motorda ek kayıp ve ısınma yaratır. Bu ek ısınmayı VFD harmonik ısınma ve yatak akımı yazımızda inceledik.
  3. Akım izleme yanıltıcı olabilir: Değişken devirde akım bazlı korumanın ayarı zorlaşır; gömülü sensör en güvenilir referanstır.

Bu yüzden VFD'li sistemlerde sargı PTC/PT100 sinyalinin doğrudan sürücüye veya PLC'ye bağlanması güçlü bir korumadır. VFD'li motorda topraklama ve ekranlı kablo konusunu topraklama ve EMC yazımızda ele aldık. Sık dur-kalkın (jogging) ısınmaya etkisini ise jogging ve inching yazımızda bulabilirsiniz.

Devreye Alırken Sensör Tesisatının Kontrolü

Sıcaklık koruma sensörlerinin yalnızca motorda bulunması yetmez; doğru bağlandığının ve çalıştığının devreye alma sırasında doğrulanması gerekir. Sahada sık karşılaşılan bir sorun, sensörün motorda olması ama panoya hiç bağlanmamış olması ya da yanlış uca bağlanmasıdır; bu durumda koruma kağıt üzerinde vardır ama gerçekte devre dışıdır. Bu yüzden devreye almada önce sensör uçlarının doğru klemenslere bağlandığı kontrol edilir, ardından sensörün direnci ölçülerek beklenen değerde olup olmadığı doğrulanır. PT100 için oda sıcaklığında direncin yaklaşık 100 ohm civarında olması beklenir; PTC için ise soğuk durumda düşük direnç görülmelidir.

İkinci adım, koruma zincirinin gerçekten motoru durdurabildiğinin test edilmesidir. Termistör rölesi veya PT100 okuyucu üzerinde bir test fonksiyonu varsa, koruma sinyali tetiklendiğinde kontaktörün gerçekten açtığı gözlemlenir. Bu test yapılmadan motorun korumalı olduğunu varsaymak risklidir. Ayrıca alarm ve durdurma eşikleri, motorun izolasyon sınıfına uygun değerlere ayarlanmalıdır; fabrika varsayılan değerleri her zaman uygulamaya uygun olmayabilir. Son olarak, sinyal kablolarının güç kablolarından ayrı ve VFD'li sistemde ekranlı çekildiği, ekranın doğru topraklandığı doğrulanır. Bu basit devreye alma kontrolleri, sargıya gömülü pahalı bir korumanın gerçekten işe yaramasını sağlar; aksi halde motor korumasız çalışır ve ilk aşırı ısınmada zarar görür. Doğru tesis edilmiş bir sıcaklık koruması, motorun ömrünü uzatan en uygun maliyetli yatırımlardan biridir.

Sıkça Sorulan Sorular

PTC termistör ile PT100 arasındaki temel fark nedir?

PTC termistör bir eşik (anahtar) elemanıdır: belirli bir sıcaklık aşıldığında direnci dik biçimde yükselir ve termistör rölesi motoru durdurur; sıcaklığı sayı olarak vermez. PT100 ise platin dirençli bir sensördür ve sürekli, sayısal sıcaklık ölçümü verir; bir transmitter/okuyucu ile sargı sıcaklığını derece cinsinden izleyebilir, kaydedebilir ve erken uyarı alabilirsiniz. PTC basit ve ekonomik kesme, PT100 sürekli izleme içindir.

PTC termistörü doğrudan kontaktöre bağlayabilir miyim?

Hayır. PTC, kontaktör bobinini doğrudan kesecek bir anahtar değildir; araya bir termistör koruma rölesi gerekir. Motorun klemens kutusundaki PTC uçları termistör rölesinin girişine, rölenin çıkış kontağı ise kontaktörün kumanda devresine seri bağlanır. Röle, PTC zincirinde kopukluk veya kısa devre olduğunda da arıza vererek koruma güvenliğini artırır.

VFD ile çalışan motorda termal koruma neden daha kritik?

VFD ile düşük devirde motorun kendi fanı yavaşlar ve soğutma azalır; ayrıca harmonikler ek ısınma yaratır. Değişken devirde akım bazlı korumanın ayarı da zorlaşır. Bu nedenle sargıya gömülü PTC/PT100, sıcaklığı kaynağında ölçtüğü için en güvenilir korumadır ve sinyali doğrudan sürücüye ya da PLC'ye bağlanmalıdır. Gerekirse harici cebri soğutma fanı eklenmelidir.

IE3 Motor ve Sıcaklık Koruması İçin Teklif Alın

IE3 motorunuzda doğru sıcaklık korumasını (PTC veya PT100) seçmek ve klemens kutusunda doğru tesis etmek için yanınızdayız. Uygulamanızın güç, devir, görev tipi ve VFD durumunu paylaşın; sargı sensörü seçeneğiyle birlikte uygun IE3 motoru önerelim. Hemen +90 (532) 345 49 86 numaralı hattımızdan veya iletişim sayfamızdan bize ulaşın. IE3 motor gamımızı IE3 elektrik motoru sayfamızdan, tüm ürünleri ise ana sayfamızdan ve IE3 blog kategorimizden inceleyebilirsiniz.

Satın Alma ve Tesisat Kontrol Listesi

  • Motor sargısında PTC (DIN 44082) veya PT100 sensörü isteniyor mu, siparişe yazıldı mı?
  • PTC için termistör koruma rölesi, PT100 için transmitter/okuyucu temin edildi mi?
  • Klemens kutusunda ek sinyal uçları işaretli ve ayrı kablolanıyor mu?
  • VFD'li sistemde sinyal kablosu ekranlı (shielded) çekildi mi?
  • PT100 3 telli (gerekirse 4 telli) bağlandı mı?
  • Düşük devirde soğutma için harici cebri fan gerekli mi değerlendirildi mi?
  • Alarm ve durdurma eşikleri izolasyon sınıfına (F/H) göre ayarlandı mı?
