B5, B14 ve B3 Flanşlı / Ayaklı Elektrik Motoru Satın Al

Bir elektrik motorunu makineye bağlamanın yolu, çoğu zaman gücünden önce gelen bir karardır: B5 flanşlı, B14 flanşlı ya da B3 ayaklı hangi montaj tipini seçtiğiniz, motorun redüktöre, pompaya veya makinenize nasıl oturacağını belirler. Yanlış montaj tipi, doğru güçteki bir motoru bile sahaya uymaz hale getirir. HEM Motor olarak üç ana montaj tipini de geniş güç gamıyla stoktan sunuyor, doğru flanş ölçüsünü birlikte belirliyor ve net fiyatı hızlı teklifle iletiyoruz. Bu sayfada hangi montajın nereye uyduğunu sade bir dille anlatıyoruz.

B3, B5 ve B14 Montaj Tiplerinin Farkı

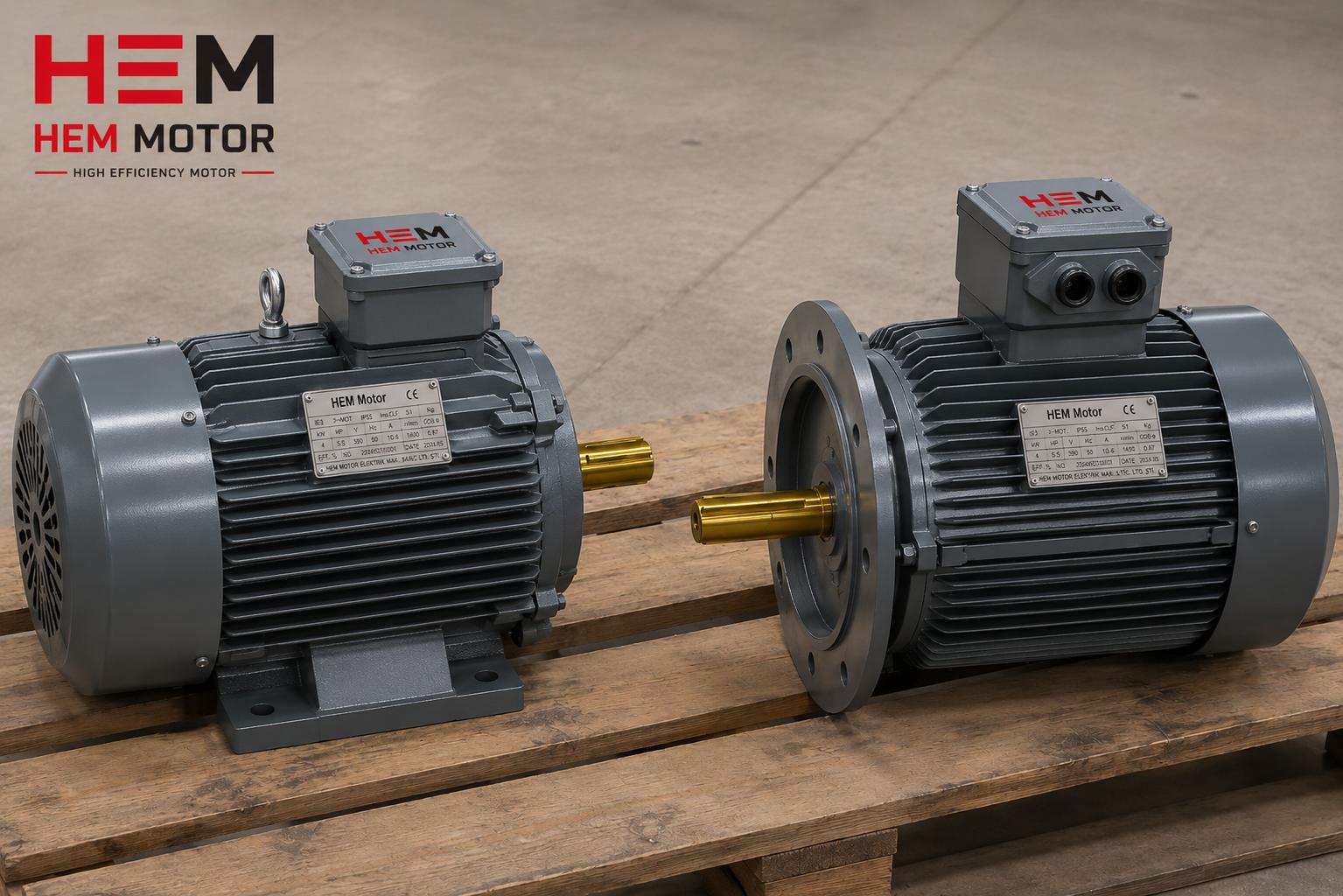

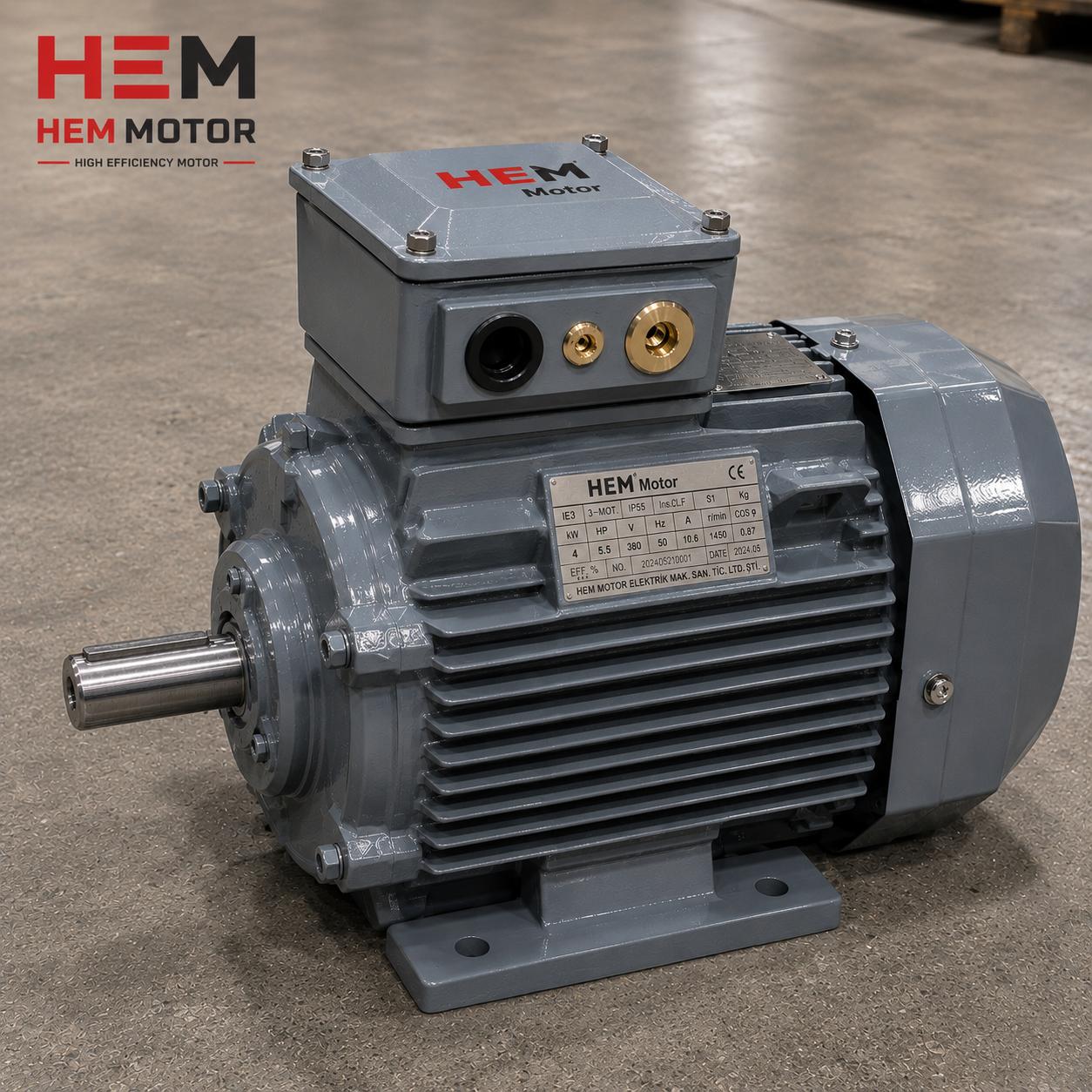

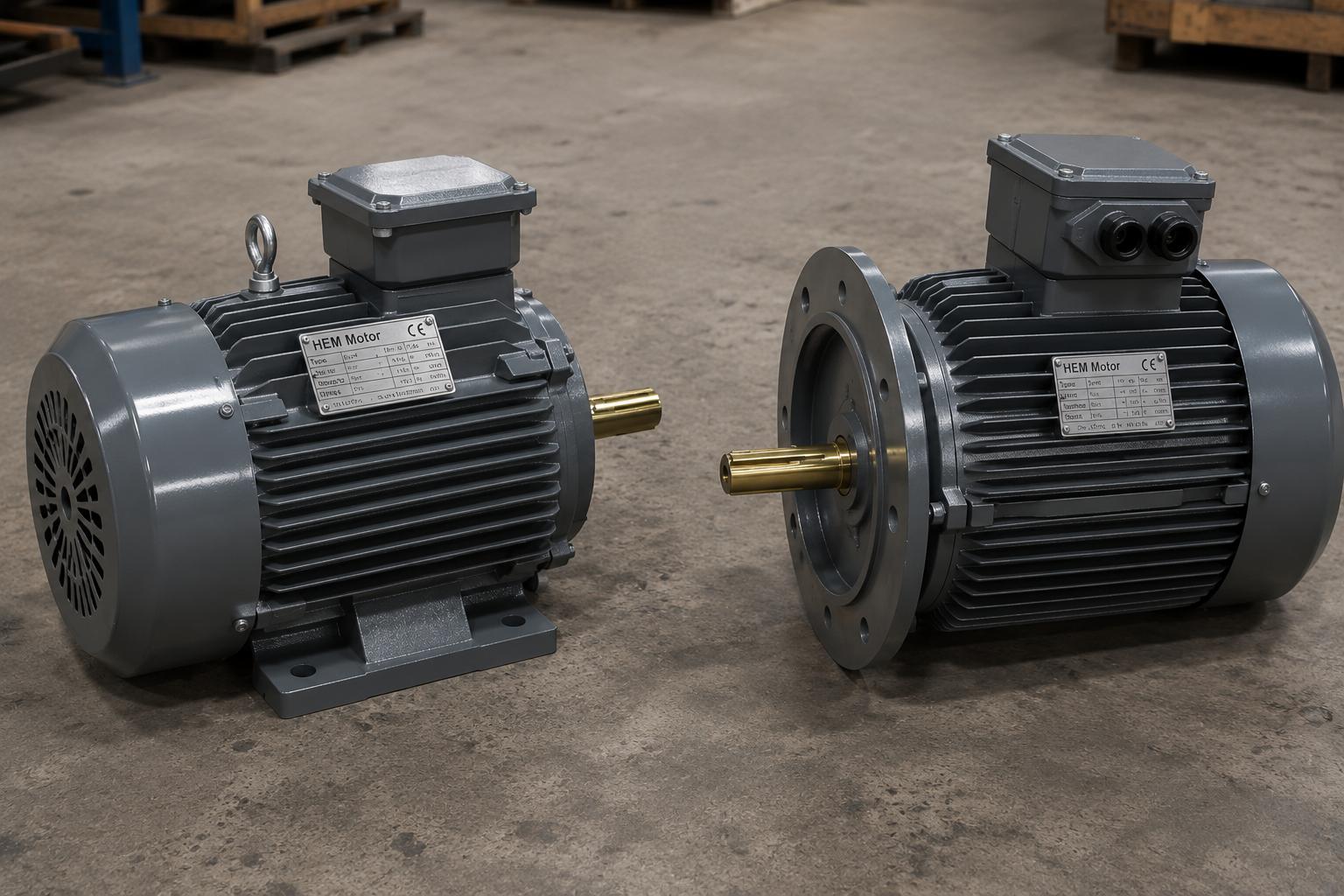

Üç montaj tipi, motoru tutma biçimiyle birbirinden ayrılır. B3 ayaklı motor, gövdesinin altındaki ayaklarla bir zemine veya kaideye cıvatalanır; kayış-kasnak tahriki ve serbest duran makinelerde en yaygın çözümdür. B5 flanşlı motor, ön kapağındaki büyük çaplı, delikli flanşla doğrudan bir redüktöre ya da pompa gövdesine cıvatalanır. B14 flanşlı motor ise daha küçük çaplı, dişli delikli pabuç flanşıyla kompakt makinelere önden bağlanır. Aralarındaki seçim, motorun ne tahrik ettiğine ve makinedeki bağlantı yüzeyine bağlıdır.

Pratikte bir motor hem ayaklı hem flanşlı olabilir; buna B35 (ayaklı-flanşlı) denir ve hem zemine oturup hem makineye flanşla bağlanması gereken durumlarda kullanılır. Doğru montaj tipini seçmek, sonradan ara aparat veya adaptör ihtiyacını ortadan kaldırır ve titreşimsiz, hizalı bir bağlantı sağlar. Benzer şekilde B34, ayaklı bir motora eklenen küçük pabuç flanşı ifade eder ve hem zemine oturma hem de B14 tipi bağlantı imkânı sunar.

Flanş Ölçüleri ve Doğru Delik Eşleşmesi

Flanşlı motorda asıl mesele, flanşın çapı ve delik dağılımının makineyle birebir örtüşmesidir. Bir B5 flanşının dış çapı, cıvata delik dairesi ve merkezleme çapı standart bir tabloya göre belirlenir; bu ölçüler tutmazsa motor makineye oturmaz. FF tipi geçme delikli, FT tipi dişli delikli flanşı ifade eder ve B5 genelde FF, B14 genelde FT delik düzeniyle gelir. Doğru sipariş için motorun gövde boyu ile flanş ölçüsünün uyumlu olması gerekir.

Hangi montaj tipini seçeceğinizden emin değilseniz elektrik motoru montaj tipleri kategorimizi inceleyebilir, B5 ile B14 arasında karar verirken B5 mi B14 mü bağlantı tipi seçim rehberimizden yararlanabilirsiniz.

Montaj Tipine Göre Kullanım Alanları

Montaj tipi, motorun hangi sektörde ve hangi makinede çalışacağını da büyük ölçüde belirler. B5 flanşlı motorlar redüktörlü tahriklerde, santrifüj pompalarda ve konveyör sistemlerinde standarttır. B14 flanşlı motorlar kompakt makineler, küçük fanlar, ambalaj ve paketleme hatları gibi yer kısıtlı uygulamalarda öne çıkar. B3 ayaklı motorlar ise kayışla kasnak döndüren konkasör, değirmen, aspiratör ve genel maksat sanayi tahriklerinde en yaygın çözümdür.

• Redüktörlü tahrik: Redüktör girişine doğrudan akuple B5 flanşlı motor.
• Pompa grupları: Santrifüj pompa gövdesine flanşla oturan B5 motor.
• Kompakt makineler: Ambalaj, paketleme ve küçük fan tahrikinde B14 pabuç flanş.
• Kayış-kasnak: Konkasör, değirmen ve aspiratör için zemine sabit B3 ayaklı motor.
• Karma uygulama: Hem zemine oturup hem flanşla bağlanan B35 ayaklı-flanşlı motor.

Doğru montaj tipi, yalnızca motorun makineye oturmasını değil; titreşimsiz ve hizalı bir tahriki de sağlar. Yanlış seçim, ara aparat ve adaptör maliyetini doğurduğu gibi erken rulman ve kaplin aşınmasına da yol açabilir.

Hangi Montaj Nerede Kullanılır?

Montaj tipi seçimi, makinenin tasarımıyla başlar. Redüktöre doğrudan akuple çalışacak bir motor neredeyse her zaman B5 flanşlıdır, çünkü redüktör girişi flanş bağlantısına göre tasarlanır. Santrifüj pompalarda da motor genelde pompa gövdesine flanşla oturur. Kompakt bir makine, küçük bir fan ya da kapalı bir kabin içindeki tahrikte ise B14 pabuç flanş tercih edilir. Kayışla bir kasnağı döndüren, zemine sabit duran motorlar ise klasik B3 ayaklı çözümdür.

Redüktör bağlantısı için doğru motoru ararken redüktör için elektrik motorları ürün sayfamızı inceleyebilir, montaj kodunu etiketten okumayı öğrenmek için IM montaj kodu okuma rehberimize ve genel bir bakış için montaj tipi tam rehberimize göz atabilirsiniz.

Doğru Montaj Tipi Seçiminde Adım Adım Yol Haritası

Doğru montaj tipini seçmek, birkaç net adımla kesinleşir ve sahaya uymama riskini ortadan kaldırır:

• 1. Bağlantı yüzeyini belirleyin: Motor zemine mi yoksa doğrudan makineye/redüktöre mi bağlanacak?
• 2. Tahrik biçimini saptayın: Kayış-kasnak mı, doğrudan akuple mi çalışacak?
• 3. Flanş tipini seçin: Büyük geçme delikli B5 (FF) mi, küçük dişli delikli B14 (FT) mi?
• 4. Ölçüleri doğrulayın: Flanş dış çapı, delik dairesi ve merkezleme çapını teyit edin.
• 5. Gövde boyu uyumu: Motor gücüne karşılık gelen gövde boyu ile flanş ölçüsünü eşleştirin.
• 6. Mil ölçüsü: Kaplin veya kasnağın oturacağı mil çapı ve uzunluğunu kontrol edin.

Bu adımları bizimle paylaştığınızda, doğru flanşlı elektrik motoru veya ayaklı elektrik motoru seçimini birlikte yapar ve stoktaki uygun gövdeyi hızla netleştiririz.

Fiyatı Belirleyen Faktörler ve Üretici Avantajı

Bir flanşlı ya da ayaklı motorun fiyatı, tek bir kalemle açıklanamaz. En belirleyici unsur güç ve devir sınıfıdır; bunu montaj tipi, gövde malzemesi (alüminyum ya da pik döküm), verim sınıfı, koruma sınıfı ve özel mil/flanş talepleri izler. Standart bir B3 ayaklı motor ile özel mil ölçülü bir B5 flanşlı motor aynı güçte olsa bile farklı kalemler içerir. Üretici kimliğimiz, ara halkaları ortadan kaldırarak fiyat-performans dengesini sizin lehinize kurmamızı sağlar.

Stoktan Satın Alma ve Hızlı Teklif

Makine imalatçıları ve bakım ekipleri için doğru montaj tipinin hazır olması, projeyi geciktirmemek demektir. Bu yüzden B3, B5 ve B14 motorları en çok aranan güç ve gövde boylarında stokta tutuyor, teklif onayı sonrası hızlı teslimatla sevk ediyoruz. Üretici kimliğimiz, standart gamda hızlı çıkışın yanında özel flanş ve mil taleplerinde de esneklik sağlar; bu da fiyat-performans dengesini sizin lehinize kurar.

• B3 ayaklı: Zemine cıvatalı, kayış-kasnak tahriki.
• B5 flanşlı: Redüktör ve pompaya doğrudan akuple.
• B14 flanşlı: Kompakt makinelere önden bağlantı.
• B35: Hem ayak hem flanş gereken uygulama.
• Doğru ölçü: Flanş çapı ve delik dağılımı eşleşmesi.

Montaj tipini, motor gücünü ve bağlanacağı makineyi bizimle paylaşın; doğru flanşı netleştirip stok durumunu kontrol edelim. HEM Motor satış ekibine hızlı teklif talebi ileterek aynı gün fiyat-performans bilgisi alabilirsiniz. B5 flanşlı gövdeler için B5 flanşlı elektrik motorları ve ayaklı gövdeler için B3 bağlantılı elektrik motorları sayfalarını da inceleyebilirsiniz.

Montaj, Hizalama ve Titreşimsiz Çalışma

Doğru montaj tipini seçmek kadar, motoru doğru monte etmek de uzun ömrü belirler. B3 ayaklı motorlarda zeminin düzlemselliği, yumuşak ayak (soft foot) kontrolü ve ankraj sıkma torku titreşimsiz çalışmanın temelidir. B5 ve B14 flanşlı motorlarda ise merkezleme çapının makineye tam oturması ve cıvataların eşit torkla sıkılması hizalamayı sağlar. Doğrudan akuple sistemlerde mil hizalaması, kaplin ömrünü ve rulman dayanımını doğrudan etkiler.

HEM Motor olarak ürettiğimiz flanşlı ve ayaklı elektrik motorlarını garanti kapsamında sunuyor, montaj ve hizalama konusunda teknik yönlendirme sağlıyoruz. Doğru seçilen ve doğru monte edilen bir motor, ilk seferde tutar ve yıllarca titreşimsiz çalışır.

B5 ile B14 arasındaki fark nedir?

İkisi de flanşlı bağlantıdır ama B5 büyük çaplı geçme delikli (FF) flanşla redüktör ve pompaya, B14 ise daha küçük dişli delikli (FT) pabuç flanşla kompakt makinelere bağlanır. Makinenin bağlantı yüzeyi hangisini gerektiriyorsa onu seçeriz.

Bir motor hem ayaklı hem flanşlı olabilir mi?

Evet, buna B35 (ayaklı-flanşlı) denir. Hem zemine oturması hem de makineye flanşla bağlanması gereken durumlarda kullanılır ve tek motorda iki bağlantı imkânı sunar.

FF ve FT flanş ne anlama gelir?

FF geçme (boşluklu) delikli flanşı, FT ise dişli delikli flanşı ifade eder. B5 genelde FF, B14 genelde FT delik düzeniyle gelir; doğru sipariş için makinenin delik tipini belirtmek gerekir.

Yanlış montaj tipi seçilirse ne olur?

Doğru güçteki bir motor bile sahaya oturmaz; ara aparat veya adaptör gerekir, bu da hizalama hatası, titreşim ve erken rulman aşınması riskini artırır. Bu yüzden montaj tipini baştan netleştiririz.

Satın almadan önce hangi ölçüleri vermeliyim?

Montaj tipi (B3/B5/B14), motor gücü ve mevcutsa flanş çapı ile delik dağılımı yeterlidir. Bağlanacağı makineyi de belirtirseniz doğru ölçüyü netleştirip hızlı teklif iletiriz.

B5, B14 ve B3 montaj tiplerinde doğru seçim, motorun makineye sorunsuz oturmasını ve titreşimsiz çalışmasını sağlar. Montaj tipini ve makinenizi iletin; stoktaki uygun motoru ve net teklifi hızla sunalım, bağlantınız ilk seferde tutsun.
