Cam elyaf ve kompozit üretim tesisleri, sürekli filaman cam liflerini reçineyle birleştirerek pultruzyon profilleri, filament sarım borular, CTP tankları ve panel ürünleri imal eden hatlardır. Bu hatlarda elektrik motoru; sabit çekme hızı, yüksek viskoziteli reçinenin homojen karıştırılması ve toz/stiren buharı içeren ortamda güvenli çalışma gibi birbirinden çok farklı görevleri aynı anda üstlenir. Reçine kürlenmeye başladıktan sonra hattı durdurmak çoğu zaman ürünü ve kalıbı ziyan etmek demektir; bu yüzden cam elyaf tesisinde motorun görev tipi, devir kararlılığı ve ortam korumasından ödün verilmez. Bu yazıda pultruzyon çekme ünitesi, filament sarım iğleri, reçine karıştırıcı, kesim/taşlama ve toz toplama gruplarını ayrı ayrı ele alıyor; alıcı gözüyle doğru güç, devir, koruma sınıfı ve bağlantı tipini seçmeniz için pratik bir tedarik çerçevesi sunuyoruz.

Cam elyaf ve kompozit fabrikası elektrik motoru tedariki

Cam Elyaf ve Kompozit Hattında Motorun Üstlendiği Görevler

Bir CTP/kompozit fabrikasında üretim genellikle üç ana üretim teknolojisine ayrılır: pultruzyon (sürekli profil çekme), filament winding (filament sarım) ve el yatırması/RTM gibi kalıplama yöntemleri. Her teknoloji kendi tahrik ihtiyacını doğurur; ancak ortak payda, reçinenin doğru kıvamda hazırlanması ve elyafın kontrollü gerginlikte beslenmesidir. Motor seçimini hatta üreteceğiniz ürün ailesine göre yapmak, sonradan yapılan ikamelerden ve hat durmalarından çok daha ekonomiktir. Bir cam elyaf tesisinde tipik olarak şu motor grupları bulunur: reçine hazırlama ve karıştırma motorları, elyaf besleme ve roving açıcı tahrikleri, ana çekme veya sarım motoru, kesim ve taşlama motorları, bir de toz toplama ile havalandırma fan motorları. Bu grupların her birinin görev tipi, devir ihtiyacı ve ortam maruziyeti farklı olduğu için tek tip motorla tüm hattı donatmak doğru bir yaklaşım değildir. Doğru yaklaşım, her tahrik için yükü, çevrim sayısını ve ortam koşulunu ayrı ayrı değerlendirmektir.

Bu hatlarda dikkat edilmesi gereken bir diğer nokta da reçinenin kürlenme süresidir: jelleşme başladıktan sonra hattın durması, hem ürünü hem de kalıbı kullanılamaz hale getirebilir. Bu yüzden ana tahrik motorlarının güvenilirliği, yardımcı motorlarınkinden daha yüksek önceliklidir; kritik tahriklerde kaliteli rulman, sağlam gövde ve uygun servis faktörü tercih edilir. Ayrıca cam elyaf ortamı aşındırıcı ve iletken toz içerdiği için, motor seçiminde sadece güç ve devir değil; tozun motora girmesini engelleyen koruma sınıfı ve sızdırmazlık da en az onlar kadar belirleyicidir. Bu üç eksen (mekanik yük, devir kararlılığı ve ortam koruması) birlikte değerlendirildiğinde, hat boyunca her tahrik için en uygun motor net biçimde ortaya çıkar.

Pultruzyon Çekme Ünitesi: Sabit Hız ve Süreklilik

Pultruzyon hattında elyaf demetleri reçine banyosundan geçer, ısıtmalı kalıpta kürlenir ve çekme ünitesi (caterpillar veya reciprocating puller) tarafından sabit hızla çekilir. Buradaki en kritik gereksinim hız kararlılığıdır: çekme hızı değişirse profilin kür derecesi ve mekanik dayanımı bozulur. Bu nedenle çekme motoru genellikle bir sonsuz dişli redüktör ya da helisel redüktörle birlikte, frekans sürücüsü (VFD) ile asenkron motor kombinasyonunda çalışır; düşük devirde dahi sabit tork ve yüksek devir kararlılığı sağlanır. Sürekli hat olduğu için görev tipi S1’dir; motor saatlerce kesintisiz tam yükte çalışacak şekilde, bol soğutmalı ve yeterli servis faktörüne sahip seçilmelidir.

Filament Sarım İğleri ve Mandrel Tahriki

Filament winding hattında reçineye batırılmış elyaf, dönen bir mandrel üzerine belirli sarım açısıyla sarılır. Burada iki tahrik vardır: mandreli döndüren ana motor ve elyaf besleyici arabasını ileri-geri hareket ettiren motor. İki eksenin senkron çalışması sarım açısını belirler; bu yüzden her iki motor da devir kontrolü için sürücüyle yönetilir. Mandrel motoru, büyük çaplı boru ve tanklarda yüksek atalet momentini yenecek kalkış torkuna ihtiyaç duyar; IE3 veya IE4 verimli elektrik motoru ile redüktör kombinasyonu yaygın tercihtir. Çıkış devrini ve torku doğru kurmak için monoblok redüktörlü motor seçimi mantığını uygulamak işi kolaylaştırır.

Reçine Karıştırıcı: Yüksek Viskozite ve Homojen Karışım

Polyester, vinilester veya epoksi reçineler, dolgu maddeleri ve katalizörle yüksek viskozitede karıştırılır. Karıştırıcı motoru burada en zorlanan motorlardan biridir: viskoz akışkan, paletlere yüksek dirençli yük bindirir, kalkışta ise karışım dinlenmişse tork talebi daha da artar. Bu nedenle karıştırıcı motoru yüksek kalkış momentine sahip, genellikle 1500 d/dk’lık bir motorun redüktörle düşürülmesiyle elde edilen düşük çıkış devrinde çalışır. Karışım kabının ağzından stiren buharı yükselebileceği için motor seçimi ortam sınıflandırmasıyla doğrudan ilişkilidir; bu konuyu aşağıda ayrıca ele alıyoruz. Benzer yüksek viskozite karıştırma mantığını kimya, ilaç ve deterjan fabrikalarında motor seçimi yazımızda da bulabilirsiniz.

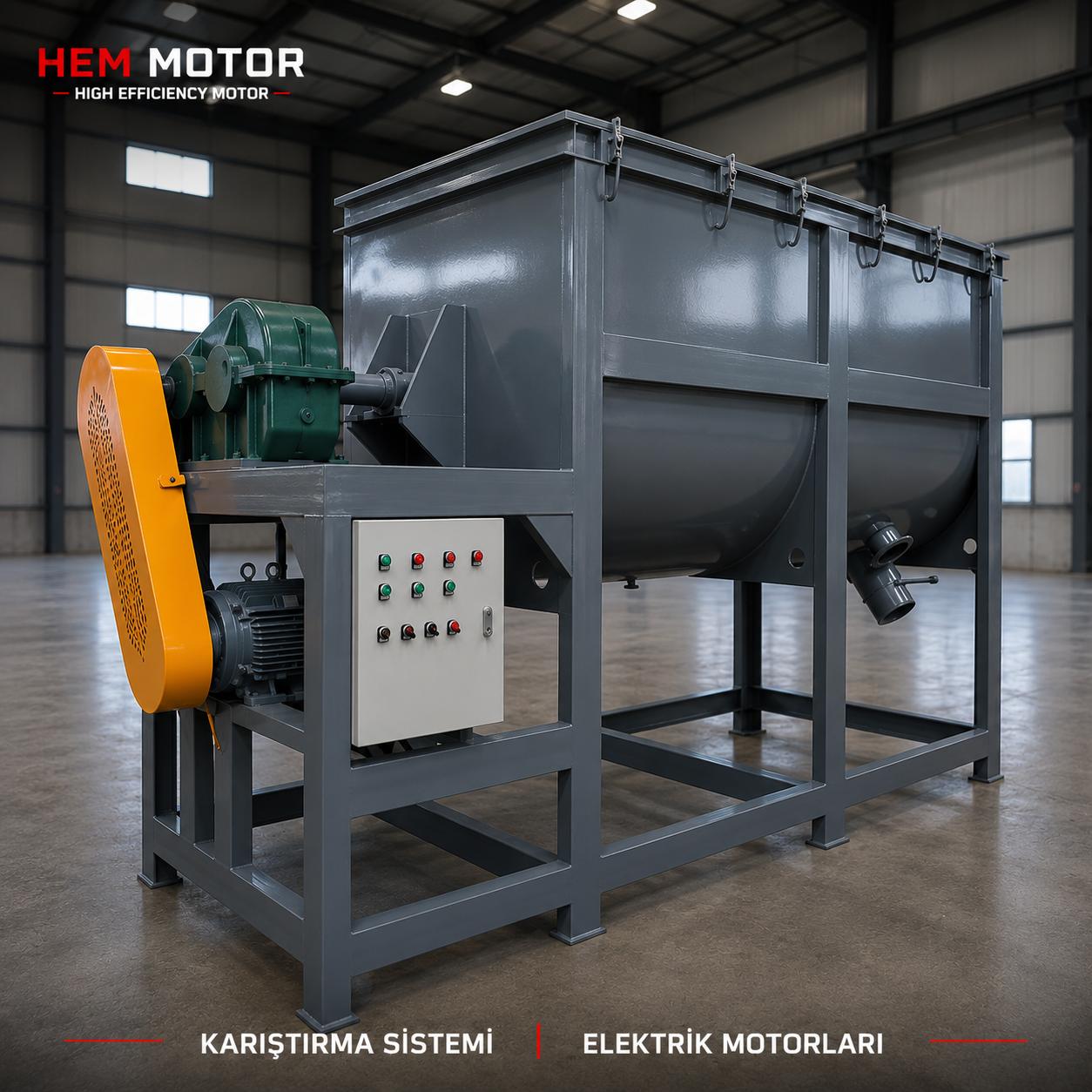

Pultruzyon ve filament sarım hattı motor seçimi

Toz, Stiren Buharı ve Patlayıcı Ortam: Doğru Koruma Seçimi

Cam elyaf işleme, sağlık ve güvenlik açısından iki ana riski beraberinde getirir: kesim/taşlama sırasında ortaya çıkan ince cam tozu ve reçineden yayılan stiren benzeri uçucu organik bileşikler. Bu ikisi motor seçimini doğrudan etkiler.

Toz İçin IP Koruma

Kesim, zımparalama ve taşlama istasyonlarının yakınındaki motorlar yoğun iletken/aşındırıcı cam tozuna maruz kalır. Bu motorlarda en az IP55, tozun yoğun olduğu noktalarda IP65 koruma tercih edilmelidir. Doğru koruma sınıfını seçmek için elektrik motorunda IP koruma sınıfı seçimi (IP55, IP65, IP66) yazımızdaki eşikleri kullanabilirsiniz. Toz toplama (aspirasyon) fanları için ise sürekli çalışan, dengeli aspiratör ve toz toplama fan motoru seçimi gerekir.

Stiren Buharı ve Exproof Değerlendirmesi

Açık reçine banyoları, karıştırma kapları ve el yatırması alanlarında stiren konsantrasyonu, havalandırma yetersizse patlayıcı ortam sınıflandırmasını gündeme getirebilir. Bölgede ATEX zonlaması yapılmışsa, o zon içinde kalan motorların exproof (Ex d / Ex e) sertifikalı olması gerekir. Bu kararı havalandırma ve ölçümle birlikte vermek gerekir; exproof (ATEX) motor ne zaman şart ve exproof mu standart asenkron motor mu yazılarımız bu ayrımı netleştirir. Patlayıcı ortam dışında kalan, iyi havalandırılan bölgelerde standart IP55/IP65 motorlar yeterli olur.

Kesim, Taşlama ve Profil İşleme İstasyonları

Pultruzyon profilleri ve sarım ürünleri, hattan çıktıktan sonra ölçüye kesilir, uçları taşlanır ve gerektiğinde delinir. Bu istasyonlardaki testere, taşlama ve matkap motorları yüksek devirde (genellikle 2 kutuplu, 3000 d/dk) ve aralıklı çalışma rejiminde görev yapar. Cam tozu hem aşındırıcı hem iletken olduğu için bu motorların rulman ve klemens korumasına dikkat etmek gerekir; toz, rulman gresine karışarak erken arızaya yol açar. Bu nedenle kesim hattı motorlarında iyi sızdırmazlık ve uygun IP sınıfı, uzun ömrün anahtarıdır. İstasyonlardan kalkan tozu toplayan merkezi aspirasyon fanı ise sürekli çalışır ve hattın en kritik yardımcı motorlarından biridir.

Hat Besleme ve Roving Açıcı Tahrikleri

Elyaf bobinlerinin (roving) kontrollü açılması, sarım ve pultruzyonda gerginliğin sabit kalması için önemlidir. Bu açıcı ve besleyici tahriklerde düşük güçlü, hassas devir kontrollü motorlar kullanılır; çoğu zaman küçük güçlerde alüminyum gövdeli, redüktörlü çözümler tercih edilir. Bobin ağırlığı azaldıkça gerginliğin korunması için sürücü, motor torkunu dinamik olarak ayarlar.

Sıcak Kalıp ve Kür Bölgesi Yakınında Motor

Pultruzyon kalıpları ve kür fırınları yüksek sıcaklık üretir; bu bölgeye yakın çalışan çekme ve besleme motorları ortam sıcaklığından etkilenir. Yüksek ortam sıcaklığı motorun ısı atma kapasitesini düşürür ve sargı ömrünü kısaltır. Standart bir motor 40 °C ortam sıcaklığına göre değerlendirilir; ortam bunun üzerine çıkarsa motorun anma gücünü düşürmek (derating) ya da bir üst gövde seçmek gerekebilir. Bu nedenle kür bölgesi yakınındaki motorlarda F (gerekirse H) izolasyon sınıfı ve pik döküm gövde tercih edilir. Sıcak ve tozlu ortamda doğru gövde ve izolasyon kararı için sıcak ve tozlu ortamda motor: izolasyon sınıfı (F/H) ve pik döküm gövde seçimi yazımız ayrıntılı bir rehber sunar.

Kutup Sayısı ve Çıkış Devri İlişkisi

Karıştırıcı, açıcı ve bant gibi düşük devir isteyen tahriklerde 4 ya da 6 kutuplu motorları redüktörle birleştirmek; kesim ve fan gibi yüksek devir isteyen yerlerde 2 kutuplu motor kullanmak temel kuraldır. Kutup sayısının verim ve tork üzerindeki etkisini asenkron motorda verim ve kutup sayısı (2, 4, 6, 8 kutup) yazımızda karşılaştırmalı olarak bulabilirsiniz. Doğru kutup-redüktör kombinasyonu, hem enerji verimini hem de mekanik ömrü etkiler.

Verimlilik, Sürekli Çalışma ve İşletme Maliyeti

Cam elyaf hatları çoğunlukla iki ya da üç vardiya çalışır; bu da motorların yılın büyük bölümünde enerji çektiği anlamına gelir. Sürekli çalışan tesislerde verim sınıfı doğrudan elektrik faturasına yansır. Bu nedenle çekme, sarım ve karıştırıcı gibi sürekli yüklerde verimli elektrik motorları ailesinden IE3 veya IE4 seçmek mantıklıdır. Belirli güç ve kutup eşiklerinde verim sınıfı yasal olarak da zorunludur; hangi gücün hangi tarihten itibaren hangi sınıfı gerektirdiğini IE3 ve IE4 verimlilik zorunluluğu yazımızda bulabilirsiniz. Redüktörle çalışan tahriklerde toplam verimi artırmak için IE4 motoru redüktörle kullanmak yazısındaki kazanç hesabını uygulayın.

Tedarik, Stok ve Teslim Süresi Planlaması

Cam elyaf hatları genellikle proje bazlı kurulur ve devreye alma takvimi sıkıdır. Bu nedenle motor tedarikini hattın mekanik montaj takvimiyle birlikte planlamak gerekir. Standart güç ve devirlerdeki IE3 motorlar çoğu zaman stoktan hızlıca temin edilebilirken, özel gövde, özel mil çapı, exproof sertifikalı ya da yüksek güçlü motorlar için tedarik süresini önceden netleştirmek önemlidir. Hat durmasının maliyeti, yedek motorun maliyetinin çok üzerinde olduğu için kritik tahriklerde (çekme, ana karıştırıcı, ana aspirasyon fanı) bir yedek motor bulundurmak akıllıca bir önlemdir. Yedek motorların uzun süre depoda beklemesi gerekiyorsa nem ve rulman koruması da gözetilmelidir.

Birebir İkame ve Etiket Bilgisi

Arızalanan bir motoru değiştirirken en hızlı yol, mevcut motorun etiketindeki bilgileri (güç, devir, gerilim, bağlantı tipi, gövde boyu, mil çapı) eksiksiz paylaşmaktır. Bu bilgilerle birebir ikame motor temin etmek, hattı en kısa sürede çalıştırmanın yoludur. Etiket okunamıyorsa motorun gövde ölçüleri ve mil çapı üzerinden eşdeğer seçim yapılır. Benzer acil ikame mantığını konveyör bant motoru acil ikame yazımızda ayrıntılı anlatıyoruz.

Cam Elyaf ve Kompozit Fabrikası İçin Motor Satın Alma Kontrol Listesi

Tedarik sürecini hızlandırmak ve yanlış motor gelmesini önlemek için sipariş öncesi şu kalemleri netleştirin:

  • Görev tipi: Pultruzyon ve sarım hatları için sürekli çalışma (S1) belirtin.
  • Güç ve devir: Her tahrik için kW, anma devri ve istenen çıkış devrini (redüktörlüyse oranı) yazın.
  • Bağlantı tipi: Redüktöre bağlanacak motorlarda B5/B14 flanş, ayaklı tahrikte B3 olarak montaj/bağlantı şeklini belirtin.
  • Koruma sınıfı: Tozlu bölgede IP55/IP65, ıslak temizlik yapılan alanda daha yüksek koruma talep edin.
  • Ortam sınıfı: Stiren maruziyeti olan zonlarda ATEX gereksinimini netleştirin.
  • İzolasyon ve gövde: Kür bölgesi yakınında F/H izolasyon ve pik döküm gövde.
  • Sürücü uyumu: Hız kontrollü tahriklerde VFD ile uyumlu, gerekirse zorlamalı soğutmalı motor.

Yeni hat mı kuruyorsunuz yoksa arızalanan bir motoru mu değiştiriyorsunuz, bu ayrım da kritiktir; motor sardırmak mı yenisini almak mı yazımız ikame kararını netleştirir. Ana ürün gamımızı ana sayfamızdan ve diğer sektörel rehberlerimizi cam ve seramik fabrikası elektrik motorları ile plastik enjeksiyon ve kırma makineleri motor seçimi yazılarımızdan inceleyebilirsiniz.

Sıkça Sorulan Sorular

Pultruzyon çekme motorunda neden sabit hız bu kadar önemli?

Çünkü çekme hızı, profilin ısıtmalı kalıpta ne kadar süre kaldığını ve dolayısıyla kür derecesini belirler. Hız dalgalanırsa kürlenme eksik ya da fazla olur; bu da mekanik dayanım, yüzey kalitesi ve fire oranını doğrudan etkiler. Bu nedenle çekme tahriki frekans sürücüsü ile yönetilir ve düşük devirde dahi sabit tork sağlayan bir motor-redüktör kombinasyonu seçilir.

Reçine karıştırıcı motorunda hangi güç ve devir uygundur?

Güç ve devir; kap hacmine, reçine viskozitesine, dolgu oranına ve palet geometrisine göre belirlenir. Yüksek viskoziteli karışımlar yüksek kalkış momenti ve düşük çıkış devri ister; bu genellikle 1500 d/dk’lık bir motorun sonsuz dişli redüktörle düşürülmesiyle sağlanır. Doğru seçim için kap ölçülerini ve karışım özelliklerini paylaşmanız yeterlidir; size uygun kombinasyonu birlikte belirleriz.

Tüm tesis için exproof motor almak zorunda mıyım?

Hayır. Exproof gereksinimi yalnızca ATEX zonlaması yapılmış, stiren gibi uçucuların patlayıcı konsantrasyona ulaşabileceği bölgeler için geçerlidir. İyi havalandırılan ve zon dışında kalan alanlarda standart IE3/IP55 motorlar yeterlidir. Zon sınıflandırmasını havalandırma ve ölçümle birlikte yapmak, gereksiz maliyetten kaçınmanızı sağlar; ayrıntı için exproof motor ne zaman şart yazımıza bakın.

Teklif Alın

Cam elyaf veya kompozit hattınızın pultruzyon çekme, filament sarım, reçine karıştırıcı, kesim ve toz toplama motorlarını doğru güç, devir, koruma sınıfı ve bağlantı tipiyle tedarik etmek istiyorsanız ekibimiz yanınızda. Hat tipinizi, tahrik listenizi ve ortam koşullarınızı paylaşın, size hızlı ve doğru bir teklif hazırlayalım. Bizi +90 (532) 345 49 86 numaradan arayabilir veya iletişim sayfamızdan ulaşabilirsiniz.
