Pompa ve Fan Motorunda Düşük Gürültülü Aerodinamik Fan Davlumbazı (Cowl): Ses Azaltma ve Seçim

Pompa, fan ve aspiratör tahriklerinde motorun ürettiği gürültünün önemli bir kısmı, çoğu zaman gözden kaçan tek bir bileşenden gelir: motorun arkasındaki soğutma fanı ve onu örten fan davlumbazı (cowl). Motor sargısının manyetik vınlaması ya da rulman sesi kadar konuşulmasa da, özellikle 2 kutuplu (3000 d/d) ve 4 kutuplu (1500 d/d) makinelerde aerodinamik fan gürültüsü toplam ses gücünün baskın bileşeni hâline gelir. HVAC santrali, ofis bitişiği teknik hacim, hastane, otel veya yaşam alanına yakın pompa odalarında motor seçerken yalnızca verim ve güç değil, dB(A) cinsinden ses seviyesi de bir satın alma kriteridir. Sessizlik artık bir lüks değil; konfor, iş sağlığı ve çevre mevzuatı açısından bir gerekliliktir. Bu yazıda düşük gürültülü aerodinamik fan davlumbazının (cowl) nasıl çalıştığını, tek yönlü (unidirectional) fan ile çift yönlü fan farkını, hava akış optimizasyonunu, davlumbaz geometrisinin akustik etkisini ve sessiz motor opsiyonunun doğru seçimini HEM Motor mühendislik bakışıyla ayrıntılı biçimde ele alıyoruz.

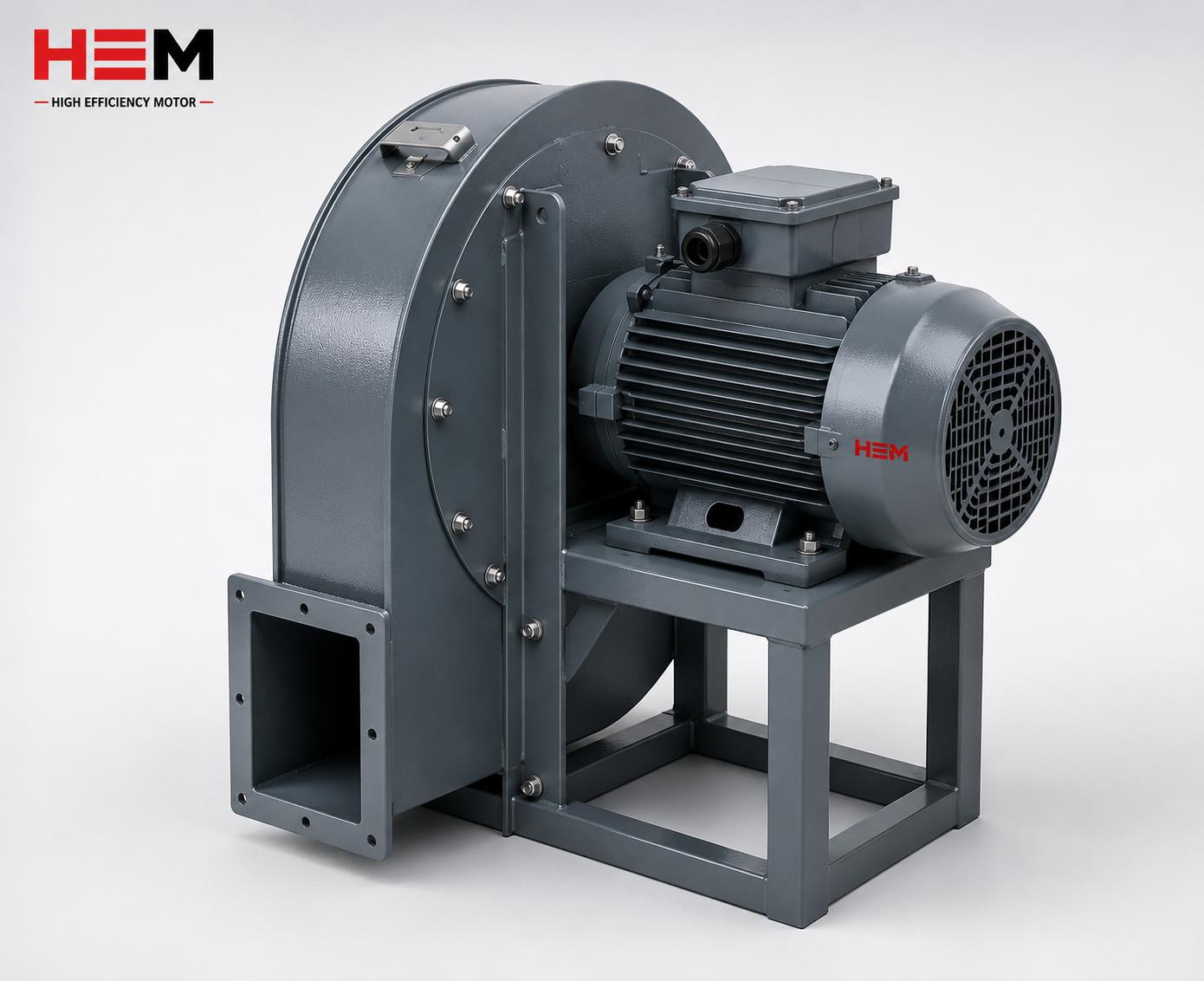

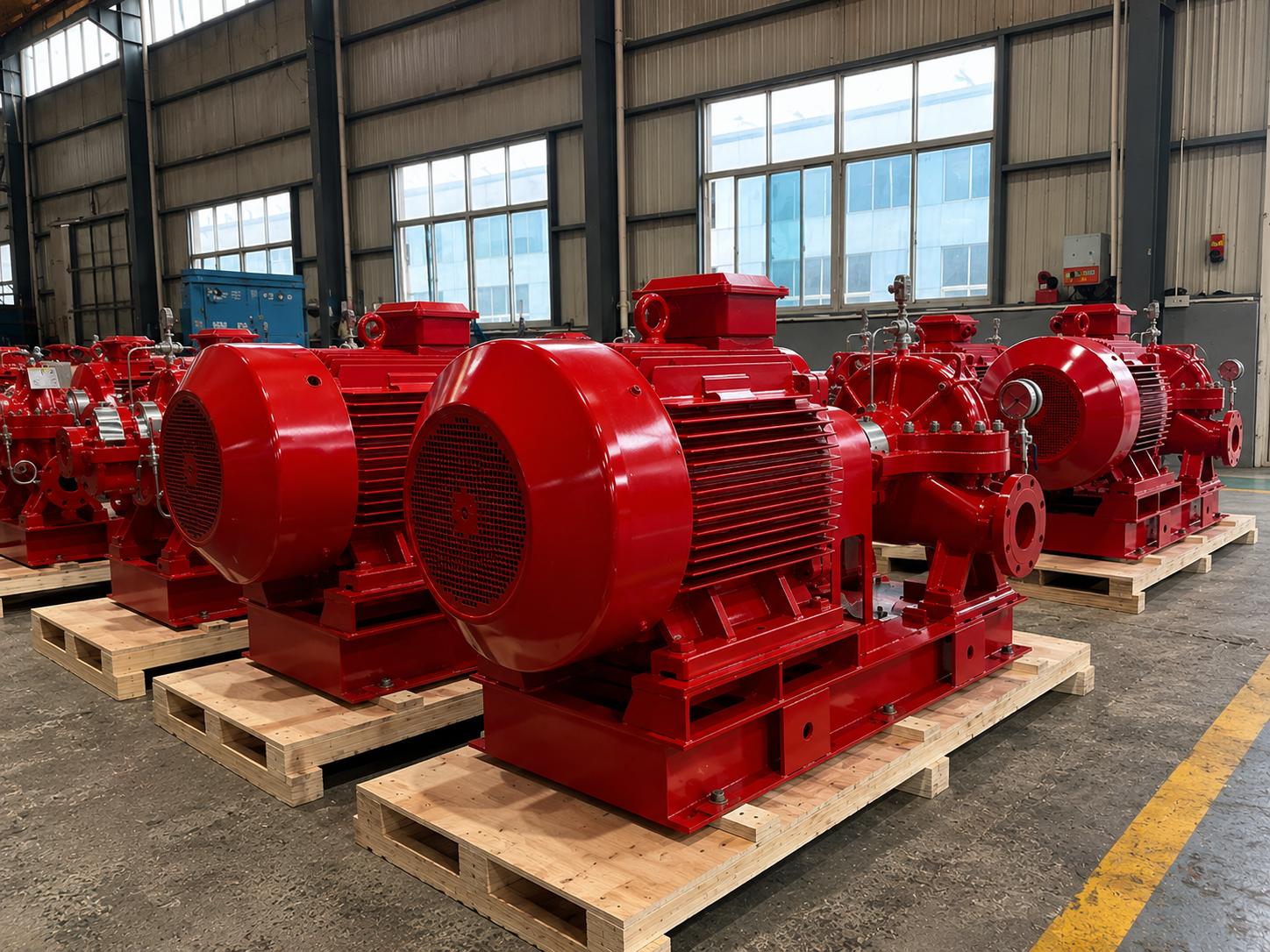

Fan ve Davlumbaz Tasarımının Gürültüye Etkisi

Standart bir asenkron motorda mil ucuna oturan radyal (çift yönlü) plastik veya metal fan, motorun her iki dönüş yönünde de soğutma sağlamak için simetrik kanatlara sahiptir. Bu simetri pratik bir avantajdır; aynı motor sağa ya da sola çevrildiğinde aynı hava debisini üretir, böylece tek bir stok kodu iki dönüş yönünü de karşılar. Ancak aerodinamik açıdan simetrik kanat verimsizdir: havayı keserken türbülans ve geniş bantlı (broadband) gürültü üretir, kanat geçiş frekansında ise belirgin bir ton (blade passing frequency, BPF) ortaya çıkar. Bu ton, kanat sayısı ile devir sayısının çarpımına denk gelen frekansta keskin bir tepe yapar ve insan kulağı tonal gürültüye geniş bant gürültüsünden daha duyarlıdır. Davlumbazın (cowl) iç geometrisi, hava giriş ağzının şekli ve kanat ile davlumbaz arasındaki boşluk, bu sesin ne kadarının dışarı yayılacağını belirler.

Düşük gürültülü tasarımda üç kaldıraç aynı anda kullanılır. Birincisi, kanat sayısının ve kanat profilinin optimize edilmesi; eğik (skewed) ve değişken adımlı kanatlar ton gürültüsünü geniş banda yayarak kulağa daha az rahatsız edici hâle getirir. İkincisi, davlumbazın hava giriş kafesinin akış yönünde yönlendirilmiş, düşük dirençli olması; keskin kenarlı, dar gözenekli bir kafes hem debiyi kısar hem de türbülans gürültüsü üretir. Üçüncüsü, kanat uç boşluğunun kontrolüdür; uç ile davlumbaz arası boşluk büyüdükçe kaçak akış ve girdap gürültüsü artar. Bu üç kaldıraç birlikte uygulandığında, motorun gücünden ve veriminden ödün vermeden anlamlı bir ses azaltması elde edilir.

Davlumbazın yalnızca bir kapak olmadığını, akustik ve aerodinamik bir bileşen olduğunu vurgulamak gerekir. İyi tasarlanmış bir davlumbaz, hava akışını fanın emiş ağzına düzgün yönlendirir, ani genişleme ve daralmaları önler ve içeride oluşan basınç dalgalanmalarını sönümler. Kötü bir davlumbaz ise rezonans boşluğu gibi davranarak belirli frekansları büyütebilir.

Tek Yönlü (Unidirectional) Fan ile Ses Azaltma

Sessiz motor opsiyonlarında en etkili adım, simetrik fanı tek yönlü (unidirectional) aerodinamik fanla değiştirmektir. Tek yönlü fan yalnızca tek bir dönüş yönü için optimize edilmiş, hava taşıyan yüzeyi öne eğik, çıkış kenarı inceltilmiş kanatlara sahiptir. Bu fan aynı hava debisini daha düşük türbülansla taşır; tipik olarak 2 ile 6 dB(A) arasında bir azalma sağlar. 2 kutuplu büyük gövdelerde kazanç daha da belirgindir, çünkü çevresel hız yüksektir ve aerodinamik gürültü hızın yüksek kuvvetiyle artar. Bedeli, motorun yalnızca o yönde çalışacak şekilde sipariş edilmesi gerekliliğidir; dönüş yönü değişirse soğutma debisi düşer ve motor termal olarak risk altına girer. Bu nedenle tek yönlü fanlı sessiz motor, dönüş yönü sabit olan pompa ve fan tahriklerinde tercih edilir. Etikette ve gövdede dönüş yönü okuyla işaretlenir; devreye almada faz sırasının bu yöne uygun olduğu mutlaka doğrulanmalıdır.

İkinci bir yaklaşım metal yerine düşük türbülanslı plastik (polyamid) fan kullanmak ya da cebri (zorlanmış) harici fanla ana fanı küçültmektir. VFD ile düşük devirde sürekli çalışan uygulamalarda harici cebri fan, devirden bağımsız sabit debi sağladığı için ana fan gürültüsünü tamamen ortadan kaldırabilir ve düşük devirde soğutma sorununu da çözer. Üçüncü bir tamamlayıcı önlem, motorun düşük titreşim sınıfında (R sınıfı) dengelenmesi ve kaliteli, düşük gürültülü rulmanlarla donatılmasıdır; çünkü mekanik kaynaklar bastırıldıkça aerodinamik iyileştirmenin etkisi daha net duyulur.

dB(A) Azaltma: Tipik Değerler ve Karşılaştırma

Aşağıdaki tablo, 4 kutuplu orta gövdeli bir motorda farklı fan-davlumbaz yapılandırmalarının yaklaşık ses basıncı seviyesini (Lp, 1 m mesafede) ve aerodinamik katkısını gösterir. Değerler tipik yönlendirme amaçlıdır; kesin değer için anma etiketi ve IEC 60034-9 ses raporu esas alınmalıdır.

Tablodan görüleceği gibi yalnızca fan ve davlumbaz seçimiyle 6-10 dB(A) iyileşme elde edilebilir. Ses basıncında 10 dB(A) azalma, insan kulağında gürültünün yaklaşık yarıya inmesi olarak algılanır; bu yüzden yaşam alanına yakın kurulumlarda fark çok belirgindir. Aşağıdaki ikinci tablo ise kutup sayısının aerodinamik gürültü üzerindeki etkisini özetler.

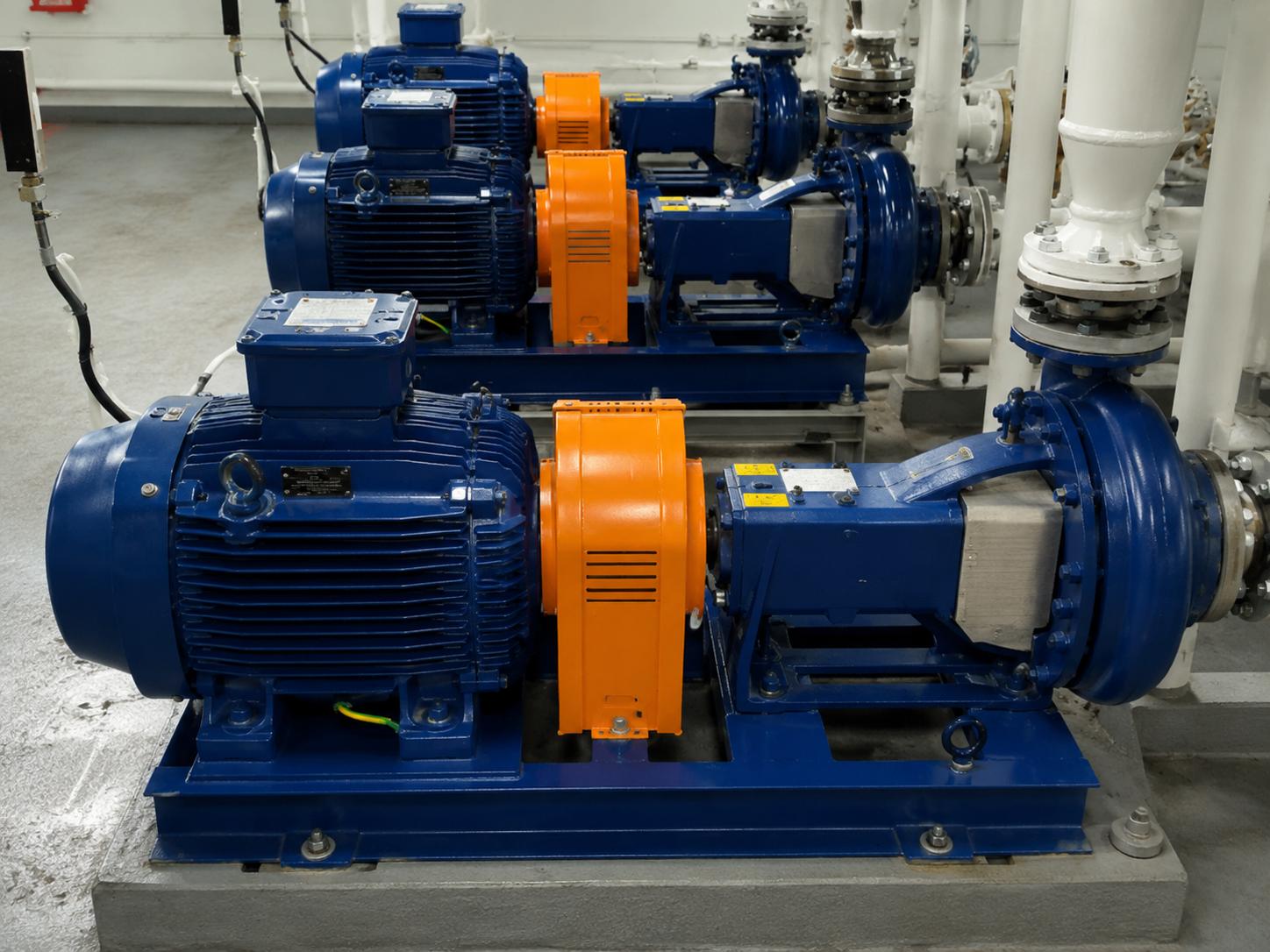

HVAC ve Yaşam Alanı Yakını: Doğru Seçim

Bir motorun toplam akustik performansı yalnızca fanla belirlenmez; gürültü ve titreşim kaynaklarının tamamı birlikte değerlendirilmelidir. Manyetik kaynaklı vınlama oluk (slot) sayısına ve diş geçiş frekansına, mekanik ses ise rulman ve dengeleme kalitesine bağlıdır. Bu nedenle sessiz bir tahrik için fan-davlumbaz seçimini, düşük titreşim sınıfı (örneğin A yerine B/R dengeleme), uygun rulman tipi, doğru montaj yüzeyi ve gerektiğinde titreşim sönümleyici takozlarla bir arada planlamak gerekir. HVAC santrallerinde motor genellikle bir kaide üzerine kurulur; kaide rezonansı zayıf bir gövdeyle birleştiğinde, fan ne kadar sessiz olursa olsun toplam ses yükselebilir.

• Dönüş yönü sabit pompa/fan tahriklerinde tek yönlü aerodinamik fan opsiyonu isteyin.
• Yaşam alanı yakını kurulumlarda IEC 60034-9 ses gücü (Lw) raporunu sipariş öncesi talep edin.
• VFD ile geniş devir aralığında çalışacaksa harici cebri soğutma fanını değerlendirin.
• Davlumbaz hava giriş kafesinin tıkanmamasına ve temizlenebilir olmasına dikkat edin.
• Düşük gürültü hedefini güç, verim ve IP koruma sınıfıyla birlikte ele alın.
• Motorun düşük titreşim (R) sınıfında dengelenmiş olmasını şartnameye ekleyin.

Hava Akış Optimizasyonu ve Soğutma Dengesi

Gürültüyü azaltmak için hava debisini gereğinden fazla kısmak motorun ısınmasına yol açar. Doğru tasarımda hedef, aynı soğutma debisini daha az türbülansla taşımaktır; debiyi düşürmek değil. Bu yüzden sessiz fan opsiyonu seçilirken motorun sıcaklık sınıfı (örneğin 155(F) yalıtım, 130(B) sıcaklık artışı) ve sürekli görev (S1) koşulu korunmalıdır. Özellikle yüksek ortam sıcaklığında çalışan baca gazı aspiratörleri veya sıcak akışkan pompalarında, sessizlik uğruna soğutmadan ödün verilmemelidir. HEM Motor uygulama ekibi, gürültü hedefi ile termal güvenlik arasındaki dengeyi proje bazında kurar ve gerekirse harici fan, daha büyük gövde ya da farklı kutup seçimiyle çözüm üretir.

Aerodinamik optimizasyon, davlumbaz çıkış kesitinin yeterli olmasını da gerektirir. Duvara çok yakın monte edilen motorlarda davlumbaz arkası havası kısıtlanır; bu hem debiyi düşürür hem de gürültüyü artırır. Montaj sırasında davlumbaz arkasında en az fan çapı kadar serbest hava boşluğu bırakmak iyi bir pratiktir. Aynı şekilde, davlumbaz giriş kafesine biriken toz ve lif, zamanla debiyi kısarak hem sıcaklığı hem de gürültüyü yükseltir; periyodik temizlik bakım planına dâhil edilmelidir. Tekstil, ahşap işleme ve tahıl gibi lifli/tozlu ortamlarda koruma kafesi seçimi ayrı bir özen ister.

Bakım, Yaşlanma ve Gürültünün Zamanla Artması

Yeni bir motor sessiz çıkabilir ama zamanla gürültüsü artabilir. Bunun başlıca üç nedeni vardır. Birincisi rulman aşınmasıdır; gres ömrünü tamamladığında veya kirlendiğinde rulman tıkırtısı ve uğultusu ortaya çıkar, bu da fan kaynaklı aerodinamik sesin üzerine biner. İkincisi fan ve davlumbaz üzerinde biriken toz, lif ve yağ tabakasıdır; bu birikim hem dengeyi bozarak titreşim yaratır hem de hava giriş kesitini daraltarak türbülans gürültüsünü artırır. Üçüncüsü, bağlantı ve montaj gevşemesidir; ayak cıvataları veya kaide bağlantıları gevşediğinde gövde titreşimi serbestçe yayılır ve düşük frekanslı bir gürültüye dönüşür. Bu nedenle sessiz bir motorun sessiz kalması, doğru periyodik bakıma bağlıdır: greslemenin etiket talimatına göre yapılması, davlumbaz kafesinin temizlenmesi ve titreşim seviyesinin periyodik olarak ölçülmesi gerekir.

Titreşim ölçümü, gürültü artışının erken habercisidir. RMS titreşim hızının (mm/s) zamanla yükselmesi, çoğu zaman kulakla fark edilmeden önce bir sorunu işaret eder. Kritik HVAC ve proses tesislerinde basit bir titreşim takibi, hem gürültü hem de arıza riskini önceden yönetmeyi sağlar. Stoktan hızlı temin edilebilen yedek motor planı ise, gürültülü hâle gelen bir üniteyi beklemeden değiştirme imkânı verir.

Akustik Ölçümün Doğru Yorumlanması: Lw, Lp ve A-Ağırlıklandırma

Sessiz motor seçiminde en sık yapılan hata, farklı kaynaklardan gelen ses değerlerini doğrudan kıyaslamaktır. Ses gücü seviyesi (Lw) motorun toplam yaydığı akustik enerjiyi tanımlar ve mesafeden bağımsızdır; ses basıncı (Lp) ise belirli bir mesafede (genellikle 1 m) ölçülen, ortam ve yansımalardan etkilenen değerdir. Bir tedarikçi Lw, diğeri 1 m Lp verdiğinde rakamlar yan yana anlamsızdır. Doğru kıyas için her iki motorun da aynı tanımla (örneğin IEC 60034-9 uyarınca yarı yankısız odada ölçülmüş Lp dB(A) @1 m, anma yükünde, sinüs beslemede) belirtilmiş değerleri esas alınmalıdır. A-ağırlıklandırma (dB(A)) insan kulağının frekans duyarlılığını modelleyerek düşük frekanslı bileşenleri azaltır; bu nedenle aynı motorun lineer dB değeri ile dB(A) değeri farklı çıkar. VFD ile beslemede anahtarlama frekansına bağlı ek manyetik gürültü oluşabileceğini de unutmamak gerekir; bu durumda sinüs filtresi veya yüksek anahtarlama frekansı sesi azaltabilir.

Proje akustik şartnamesi hazırlanırken hedef değerin motor başında mı yoksa makine dairesinin dışında mı tanımlandığı netleştirilmelidir. Çünkü bir pompa odasında birden çok motorun toplam sesi, tek motorun değerinden logaritmik olarak yüksektir: eşit sesli iki kaynak toplamda yaklaşık 3 dB(A) artış verir. Bu nedenle çok üniteli HVAC santrallerinde tek tek motor sessizliği kadar, yerleşim düzeni ve akustik kabin de devreye girer. Sessiz motor seçimini bütüncül bir akustik tasarımın parçası olarak görmek, sahada hayal kırıklığını önler.

Uygulama Örnekleri: Hangi Tesiste Hangi Opsiyon

Otel ve hastane teknik hacimlerinde, çatı katındaki klima santrali fanlarında ve yaşam alanına bitişik sirkülasyon pompalarında genellikle tek yönlü aerodinamik fanlı, düşük titreşim sınıflı motorlar tercih edilir. Veri merkezi soğutma fanlarında sürekli çalışma ve düşük gürültü birlikte kritik olduğundan, harici cebri fan ve sinüs filtresi kombinasyonu sık seçilir. Endüstriyel aspiratör ve baca gazı fanlarında ise akustik hedef daha esnek olabilir; burada öncelik termal dayanım ve toz sızdırmazlığıdır, sessiz fan ikincil bir kazançtır. Ticari mutfak davlumbaz aspiratörleri ve otopark jet fanları gibi yaşam alanına yakın ama ağır görevli uygulamalarda ise ikisi arasında dengeli bir seçim gerekir. Her durumda doğru yol, uygulamanın görev tipini (S1, S3 vb.), ortam sıcaklığını, dönüş yönü ihtiyacını ve akustik hedefi sipariş aşamasında netleştirmektir. HEM Motor uygulama ekibi, bu parametreleri birlikte değerlendirerek hem termal hem akustik açıdan güvenli bir motor konfigürasyonu önerir.

Sıkça Sorulan Sorular

Tek yönlü sessiz fanlı motor her iki yönde de çalışır mı?

Tek yönlü (unidirectional) aerodinamik fan yalnızca sipariş edilen dönüş yönünde tam soğutma debisini sağlar. Ters yönde döndürülürse hava debisi belirgin biçimde düşer ve motor ısınabilir. Bu nedenle dönüş yönü sabit pompa ve fan tahrikleri için uygundur; yön değişimi gereken uygulamalarda standart çift yönlü fan veya harici cebri fan tercih edilmelidir. Sipariş aşamasında dönüş yönünü net belirtmek gerekir.

Fan davlumbazı (cowl) değişimiyle mevcut motorda gürültü azaltılır mı?

Sınırlı ölçüde mümkündür. Davlumbazın hava giriş kafesinin temizlenmesi ve doğru konumlandırılması küçük bir iyileşme sağlar; ancak asıl kazanç fanın tek yönlü aerodinamik tipe dönüştürülmesiyle gelir. En güvenli yol, sessiz fan opsiyonunu fabrika çıkışı sipariş etmektir, çünkü fan-davlumbaz-rulman dengesi birlikte optimize edilir ve garanti kapsamı korunur.

dB(A) değerini sipariş öncesi nasıl teyit ederim?

Motorun IEC 60034-9 standardına göre ölçülmüş ses gücü seviyesi (Lw) ve 1 m mesafedeki ses basıncı (Lp) değerlerini talep edin. Bu değerler kutup sayısına ve gövdeye göre değişir; 2 kutuplu makineler genellikle en yüksek aerodinamik gürültüyü üretir. Proje akustik hedefiniz varsa bunu sipariş aşamasında HEM Motor ekibine iletin; uygun fan, kutup ve gövde kombinasyonu birlikte belirlenir.

Düşük gürültülü pompa, fan ve aspiratör motoru seçiminde fan-davlumbaz tasarımı, hava akış optimizasyonu ve termal güvenlik birlikte ele alınmalıdır. Doğru opsiyonlarla aynı güçte motordan çok daha sessiz bir çalışma elde edilebilir. Daha fazla bilgi ve detaylı değerlendirme için:
