Asenkron bir elektrik motorunun rotoru, dururken ve çalışırken aynı eksenel konumda kalmaz. Rotorun mil ekseni boyunca yapabildiği küçük ileri-geri harekete eksenel oynama (end-float) denir; motorun manyetik alanı tarafından çekildiği denge noktasına ise manyetik merkez (magnetic center) adı verilir. Bu iki kavram, kaplinli montajda, kayış-kasnak tahrikinde ve özellikle dik milli pompa uygulamalarında doğrudan yatak yükünü, titreşimi ve rulman ömrünü etkiler. Eksenel oynamayı ve manyetik merkezi hiç dikkate almadan yapılan montaj, çoğu zaman birkaç ay içinde rulman gürültüsü, ısınma ve erken arıza olarak geri döner. Bu rehberde end-float ve manyetik merkez kavramlarını, kaplinde bırakılması gereken eksenel boşluğu ve doğru montajı üretici ve satıcı gözüyle ele alıyoruz.

Eksenel Oynama (End-Float) Nedir?

Standart bir asenkron motorda rotor, iki rulman arasında belirli bir serbestlikle yataklanır. Çoğu motorda iki yataktan biri sabit (tespitli), diğeri ise eksenel yönde serbest bırakılır. Bu serbestlik, sıcaklık değişimiyle milin uzayıp kısalmasına ve montaj toleranslarına izin vermek için bilinçli olarak tasarlanır. Rotorun bu serbest yön boyunca yapabildiği toplam harekete eksenel oynama denir. Eksenel oynama olmasaydı, motor ısındıkça uzayan mil rulmanları zorlar ve aşırı eksenel yük oluştururdu.

Eksenel oynamanın doğru anlaşılması, montajda şu nedenlerle kritiktir:

  • Kaplinli bağlantıda, motor mili ile makine mili arasında bir miktar eksenel boşluk bırakılmazsa, motorun kendi eksenel hareketi kaplini ve karşı yatağı zorlar.
  • Rotor, durduğunda yer çekimi veya kaplin itmesiyle bir uca dayanabilir; çalışınca manyetik merkeze çekilir. Bu geçiş, kaplinde yeterli boşluk yoksa eksenel kuvvet doğurur.
  • Dik milli motorlarda rotorun ağırlığı tek bir yatağa biner; eksenel oynama ve yatak seçimi bu yükü taşıyacak şekilde planlanmalıdır.

Mil radyal ve eksenel yük sınırlarına ilişkin mil radyal ve eksenel yük sınırı içeriğimiz, kaplin itmesi ve rulman ömrü ilişkisini ayrıntılandırır.

Manyetik Merkez (Magnetic Center) Neden Oluşur?

Bir asenkron motor enerjilendiğinde, stator ve rotor sac paketleri manyetik olarak hizalanmaya çalışır. Rotor, statorun manyetik merkezi ile çakışacak şekilde eksenel olarak çekilir. Bu, en düşük relüktans (manyetik direnç) konumudur ve rotor doğal olarak bu noktada denge bulur. İşte rotorun çalışırken oturduğu bu eksenel konum, manyetik merkezdir.

Manyetik Merkezin Montaja Etkisi

Motor dururken rotor, manyetik merkezde olmayabilir; kaplin, yer çekimi veya montaj sırasında verilen konum nedeniyle eksenel olarak kaymış olabilir. Motor çalıştığında rotor manyetik merkeze doğru hareket eder. Eğer kaplin, rotoru manyetik merkeze gitmekten alıkoyacak şekilde sıkıca bağlanmışsa:

  • Rotor manyetik merkeze gidemez ve sürekli bir eksenel kuvvetle karşı tarafa baskı yapar.
  • Bu kuvvet hem motor yatağına hem de makine yatağına biner, ikisinin de ömrünü kısaltır.
  • Rotor manyetik merkez etrafında salınım yaparsa, eksenel titreşim ve gürültü ortaya çıkar.

Bu nedenle çoğu motorda gövde üzerinde manyetik merkezi gösteren bir işaret veya mil üzerinde referans bulunur; doğru montaj, rotorun çalışırken manyetik merkezde serbestçe oturmasına izin vermelidir.

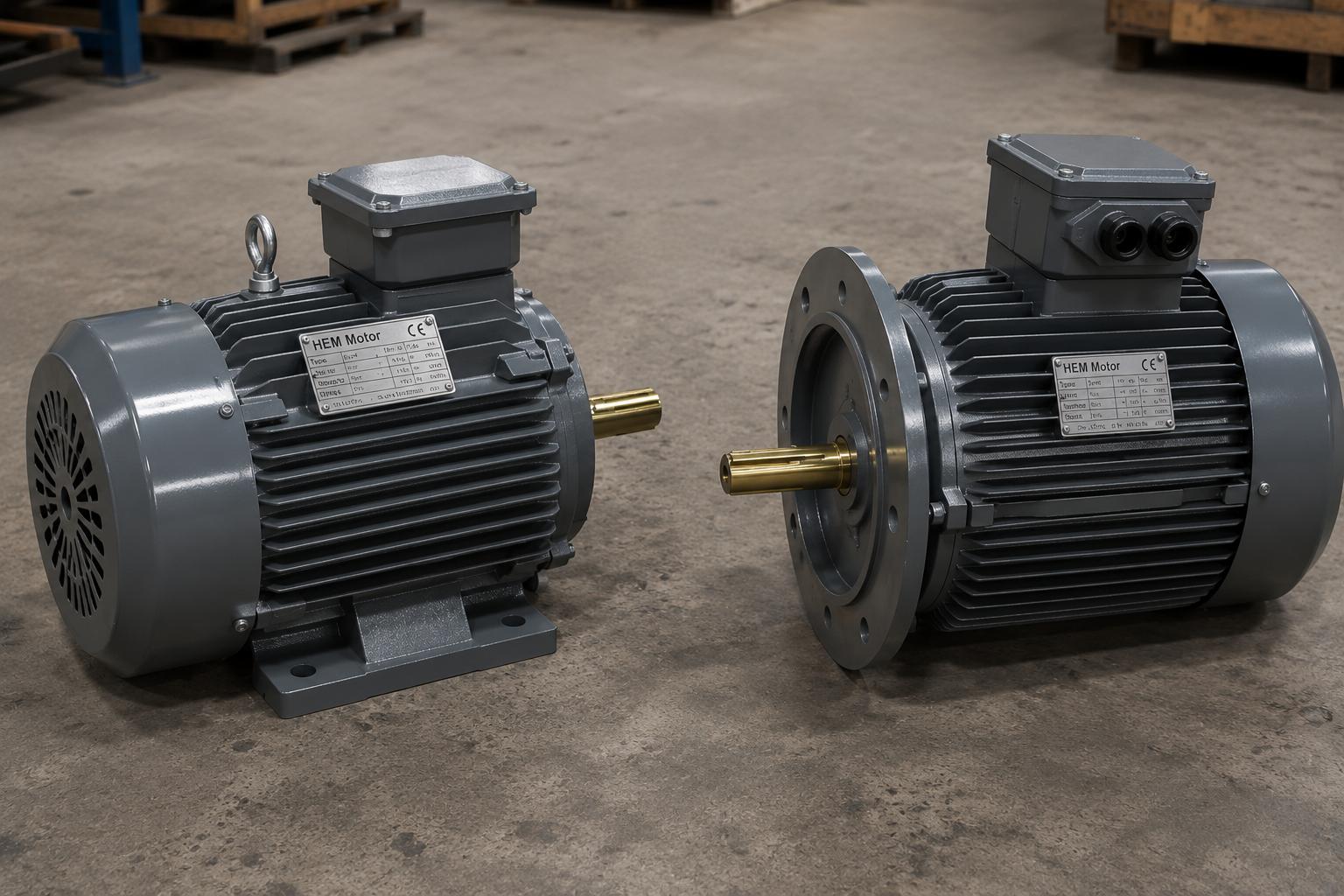

Asenkron motorda eksenel oynama ve manyetik merkez gösterimi

Kaplinde Eksenel Boşluk Nasıl Ayarlanır?

Kaplinli montajda en yaygın hata, motor ile makine milini birbirine eksenel boşluk bırakmadan, sıkıştırarak bağlamaktır. Doğru montajda esnek kaplin, hem motorun hem de makinenin eksenel hareketine izin verecek bir boşlukla monte edilir. Bu boşluk, kaplin üreticisinin belirttiği montaj mesafesine (DBSE - distance between shaft ends) göre ayarlanır. Doğru yaklaşım şudur:

  • Motor enerjilendiğinde rotorun manyetik merkeze hareket edebileceği eksenel boşluk kaplinde mutlaka bırakılmalıdır.
  • Esnek kaplinin eksenel kaçıklık (axial misalignment) toleransı, motorun end-float değerinden büyük seçilmelidir; aksi halde kaplin eksenel yükü yatağa aktarır.
  • Rijit kaplin kullanımı, iki milin eksenel olarak kilitlenmesine yol açar; bu durumda motorun ve makinenin yatakları eksenel yükü paylaşmak zorunda kalır ve hizalama çok daha hassas yapılmalıdır.

Esnek ve rijit kaplin arasındaki seçim, eksenel boşluk yönetiminin merkezindedir. esnek mi rijit mi kaplin seçimi ve mil hizalama rehberimiz, bu kararı uygulamaya göre netleştirir.

Yatak Yükü, Titreşim ve Rulman Ömrü İlişkisi

Eksenel oynama ve manyetik merkez doğru yönetilmediğinde, ortaya çıkan eksenel kuvvet doğrudan rulmanlara biner. Asenkron motorlarda genellikle bir tarafta sabit (yük taşıyan) rulman, diğer tarafta serbest rulman bulunur. Sabit rulman, normalde sadece radyal yükü ve sınırlı bir eksenel yükü taşıyacak şekilde seçilir. Kaplinden gelen sürekli eksenel itme, bu rulmanı tasarım sınırlarının ötesinde zorlar ve şu sonuçları doğurur:

  • Rulman bilyelerinde ve yuvarlanma yüzeylerinde aşırı baskı; erken yorulma ve aşınma.
  • Yatakta sıcaklık artışı; gres ömrünün kısalması ve yağlama yetersizliği.
  • Eksenel titreşim; hem motor hem de makine tarafında gürültü ve dengesizlik.
  • Tahrik edilen makinenin (pompa, fan, redüktör) yatağına da eksenel yük binmesi; bu yük çoğu zaman motor tarafından fark edilmeden makine tarafında arıza yaratır.

Dik milli pompalarda durum daha hassastır; rotorun ağırlığı zaten eksenel yük yarattığından, manyetik merkez ve yatak seçimi birlikte planlanmalıdır. Bu tür uygulamalarda açısal temaslı rulman veya özel yataklama gerekebilir. Dikey montajda yağ keçesi ve doğru sipariş için dikey montajlı motor seçimi (V1/V5 mil aşağı) içeriğimiz tamamlayıcı bilgi sunar.

Doğru Montaj İçin Pratik Kurallar

Eksenel oynama ve manyetik merkezden kaynaklı sorunları önlemek için montajda izlenecek adımlar nettir:

  • Motoru çalıştırmadan önce rotoru elle eksenel yönde iterek end-float miktarını hissedin; bu, montajda referans noktası sağlar.
  • Kaplin montaj mesafesini, kaplin üreticisinin DBSE değerine göre ayarlayın; motorun manyetik merkeze hareketine izin verin.
  • Mil hizalamasını (eksenel, açısal ve radyal) lazer veya komparatörle kontrol edin; yumuşak ayak (soft foot) varsa giderin.
  • Motoru kısa süre boşta çalıştırıp eksenel konumu ve titreşimi gözlemleyin; rotorun manyetik merkeze serbestçe oturduğundan emin olun.

Yumuşak ayak ve mil salgısı konusunda yumuşak ayak (soft foot) ve mil salgısı rehberimiz, hizalama sürecinde sık atlanan bir noktayı ele alır. Güncel ürün gamı ve elektrik motoru fiyatları için uygulama detaylarınızla bizimle iletişime geçebilirsiniz; üretici ve satıcı olarak doğru yataklama opsiyonuyla (örneğin sıcak ortam için C3 boşluklu rulman) motor temin edebiliyoruz.

Kayış-Kasnak Tahrikinde Eksenel Konum ve Yük Dağılımı

Kaplinli sistemlerin yanı sıra, kayış-kasnak tahriki de end-float ve manyetik merkez açısından dikkat gerektirir. Kayış-kasnak bağlantısında motor miline radyal bir yük biner; ancak kasnağın mil üzerindeki eksenel konumu yanlışsa, kayış hatta dışına kaçar ve sürtünme artar. Daha önemlisi, motor manyetik merkeze hareket ettiğinde kasnak da rotorla birlikte eksenel olarak kayar; bu, karşı kasnakla hizasını bozabilir. Bu yüzden kayış-kasnak sistemlerinde kasnaklar, rotor manyetik merkezdeyken hizalanmalıdır; motor durdurularak yapılan hizalama yanıltıcı olabilir.

Kayış-kasnak uygulamalarında doğru montaj için dikkat edilmesi gereken noktalar:

  • Kasnak hizalaması, mümkünse motor manyetik merkeze çekildikten sonra (kısa bir çalışma sonrası) kontrol edilmelidir.
  • Aşırı kayış gerginliği, radyal yükü artırarak sabit rulmanı zorlar; üretici tarafından belirtilen radyal yük sınırı aşılmamalıdır.
  • Kasnak, mil omzuna dayanacak şekilde konumlandırılmalı ve eksenel kaymayı önlemek için kama ve sıkma elemanı doğru sıkılmalıdır.

Mil üzerindeki radyal yükün rulman ömrüne etkisi, kaplin itmesiyle birlikte değerlendirilmelidir; bu konuda mil yük sınırı içeriğimiz pratik sınır değerlerini sunar.

Sipariş Aşamasında Yataklama ve Opsiyon Seçimi

Eksenel yükün yüksek olduğu uygulamalarda, motorun standart yataklamayla değil, uygulamaya özel bir yataklama opsiyonuyla sipariş edilmesi gerekebilir. Sipariş aşamasında alıcının belirtmesi gereken bilgiler, sonradan yaşanacak rulman sorunlarını baştan önler:

  • Montaj konumu: Yatay (B3/B5) mi, dikey (V1/V5/V3/V6) mi? Dikey montajda eksenel yük yönü değişir.
  • Tahrik tipi: Doğrudan kaplinli mi, kayış-kasnak mı, yoksa redüktöre flanşlı mı?
  • Eksenel/radyal yük: Pompa itme yükü veya kayış gerginliği gibi sürekli yükler biliniyorsa, uygun rulman ve yataklama seçilebilir.
  • Ortam sıcaklığı: Sıcak ortamda mil uzaması artacağından, C3 boşluklu rulman gerekli olabilir.

Sıcak ortam ve sürücülü çalışmada doğru yataklama için C3 rulman boşluğu ve sıcak ortam yataklaması rehberimiz, opsiyon seçiminde yol göstericidir. Üretici ve satıcı olarak, bu bilgileri ilettiğinizde uygulamaya en uygun yataklama ve montaj opsiyonuyla motoru hazırlayabiliyoruz; bu da hem montajı kolaylaştırır hem de erken rulman arızası riskini düşürür.

Eksenel Sorunların Belirtileri ve Erken Teşhis

Eksenel oynama ve manyetik merkez kaynaklı problemler, genellikle montajdan birkaç hafta veya ay sonra belirti verir. Bu belirtileri erken tanımak, küçük bir ayar müdahalesiyle büyük bir rulman arızasını ve plansız duruşu önler. Sahada en sık karşılaşılan belirtiler şunlardır:

  • Eksenel yönde tekrarlayan tıkırtı veya vuruntu: Rotor manyetik merkez ile kaplinin izin verdiği konum arasında gidip geldiğinde, motor periyodik bir eksenel vuruntu yapar. Bu ses çoğu zaman yük altında belirginleşir.
  • Yatakta lokal ısınma: Sürekli eksenel itme altında çalışan sabit rulman, diğer yatağa göre belirgin biçimde daha çok ısınır. Termal kamera veya basit temaslı ölçümle fark edilebilir.
  • Düzensiz gres dağılımı ve sızıntı: Aşırı eksenel yük, gresi yuvarlanma bölgesinden dışarı iter; yatak kapağında gres sızıntısı görülebilir.
  • Kaplin elemanında erken aşınma: Eksenel boşluk bırakılmadığında, esnek kaplinin lastik veya elastomer elemanı kısa sürede ezilir ve yıpranır.

Bu belirtiler görüldüğünde yapılması gereken, motoru durdurup kaplin montaj mesafesini ve mil hizalamasını yeniden kontrol etmektir. Çoğu durumda sorun, kaplinde yeterli eksenel boşluk bırakılmamasından veya hizalama hatasından kaynaklanır. Erken teşhis, hem motorun hem de tahrik edilen makinenin yataklarını korur. Bu belirtilerin göz ardı edilmesi ise tipik olarak şu zincirleme sonucu doğurur: önce yatak gürültüsü artar, ardından rulman sıcaklığı yükselir, gres bozulur ve sonunda rulman kafesi veya yuvarlanma yüzeyi hasar görerek motor aniden durur. Plansız bir duruşun maliyeti, çoğu zaman bir motorun bedelinin çok üzerindedir; çünkü üretim hattının durması, işçilik ve acil tedarik masrafları da bu maliyete eklenir. Bu yüzden eksenel belirtiler, küçük gibi görünse de ciddiye alınmalı ve ilk fırsatta düzeltilmelidir.

Üretici Güvencesi ve Doğru Motorla Sorunu Baştan Önlemek

Eksenel oynama ve manyetik merkez kaynaklı sorunların büyük kısmı, aslında montaj aşamasında alınacak doğru kararlarla önlenebilir. Ancak motorun kendisinin de uygulamaya uygun yataklama ve kalite ile üretilmiş olması gerekir. Kaliteli rulman, doğru ön yük ve dengeli rotor; eksenel yük altında bile uzun ömürlü ve sessiz çalışma sağlar. Düşük kaliteli veya yanlış yataklanmış bir motor, en kusursuz montajda bile erken arıza yapabilir.

Üretici ve satıcı olarak yaklaşımımız, motoru uygulamaya göre doğru opsiyonlarla hazırlamaktır:

  • %100 bakır sargı ve kaliteli rulman yapısı, eksenel ve radyal yük altında güvenilir performans sunar.
  • Dik milli ve yüksek eksenel yüklü uygulamalarda, uygun yataklama opsiyonu sipariş aşamasında planlanır.
  • Sıcak ortam veya sürücülü çalışma gibi özel koşullarda C3 rulman boşluğu gibi seçenekler değerlendirilir.
  • Doğru motorun stoktan hızlı teslimi, arıza anında uzun duruşların önüne geçer.

Bu sayede alıcı, yalnızca bir kW ve devir değeri değil, uygulamasına uygun, eksenel yükü doğru taşıyan bir motor temin etmiş olur. Doğru ürün ve montaj birlikte ele alındığında, end-float ve manyetik merkez kaynaklı sorunlar büyük ölçüde ortadan kalkar.

Sıkça Sorulan Sorular

Eksenel oynama (end-float) bir arıza belirtisi mi?

Hayır, end-float standart asenkron motorların normal bir tasarım özelliğidir. Rotorun bir miktar eksenel serbestliğe sahip olması, sıcaklıkla milin uzamasına ve montaj toleranslarına izin vermek için kasıtlıdır. Sorun, bu serbestliğin kaplin tarafından engellenmesi veya yatak kapasitesinin üzerinde eksenel yük oluşmasıdır.

Manyetik merkez işareti ne işe yarar?

Manyetik merkez işareti, motor çalışırken rotorun oturacağı eksenel konumu gösterir. Montajda kaplin, rotorun bu konuma serbestçe gitmesine izin verecek şekilde ayarlanmalıdır. İşaret, doğru eksenel boşluğun bırakıldığını teyit etmek için referans noktası sağlar.

Dik milli motorda eksenel yük neden daha kritiktir?

Dik milli montajda rotorun ve bağlı pompa parçalarının ağırlığı doğrudan alt yatağa biner; bu, sürekli bir eksenel yük oluşturur. Manyetik merkez ve yatak seçimi bu yükü taşıyacak şekilde planlanmazsa, rulman erken arızalanır. Bu nedenle dik milli uygulamalarda yataklama opsiyonu sipariş aşamasında netleştirilmelidir.
