Doğru redüktörü seçmek, bir makinenin sorunsuz, sessiz ve uzun ömürlü çalışmasının temelidir. Yanlış seçilmiş bir redüktör; ya istenen çıkış devrini veremez, ya yeterli torku karşılayamaz, ya da kısa sürede ısınıp arızalanır. Oysa redüktör seçimi, birkaç temel parametreyi sırayla netleştirerek sistematik biçimde yapılabilir. Bu kapsamlı rehberde redüktör seçimini adım adım ele alıyoruz: istenen çıkış devrinden redüksiyon oranını bulmak, gerekli çıkış torkunu hesaplamak, doğru redüktör tipini belirlemek, servis faktörünü uygulamak, montaj pozisyonunu seçmek ve verimi göz önünde bulundurmak. Sonunda, ihtiyacınızı doğru tanımlayıp en uygun redüktöre ulaşmak için elinizde net bir yol haritası olacak.

Adım 1: İstenen Çıkış Devrini Belirleyin

Her redüktör seçimi, makinenizin tahrik edilen ucunun kaç devirde dönmesi gerektiğiyle başlar. Bir karıştırıcı, konveyör, vinç veya besleme helezonu; belirli bir çıkış devrinde (d/d veya rpm) çalışmak ister. Bu hedef çıkış devrini net olarak belirlemeden redüktör seçilemez.

Örnek: Bir konveyör bandının tahrik tamburunun 45 d/d dönmesi gerekiyorsa, hedef çıkış devriniz 45 d/d'dir. Düşük devirli doğrudan tahrik alternatifini değerlendirmek isterseniz düşük devirli yüksek kutuplu motorlar yazımıza bakabilirsiniz; bazı uygulamalarda redüktörsüz çözüm de mümkündür.

Adım 2: Redüksiyon Oranını (i) Hesaplayın

Redüksiyon oranı basit bir orandır: motor giriş devri bölü istenen çıkış devri.

Redüksiyon oranı (i) = Motor devri / İstenen çıkış devri

Standart bir 4 kutuplu motor yaklaşık 1400 d/d döner. Hedef çıkış devriniz 45 d/d ise: 1400 / 45 ≈ 31. Yani yaklaşık 1/30 redüksiyon oranına ihtiyacınız var. Sonsuz dişli redüktörlerde yaygın oranlar 1/7,5'ten 1/100'e kadar uzanır (1/10, 1/20, 1/30, 1/50, 1/80, 1/100 gibi). Hedef devrinize en yakın standart oranı seçmek hem stoktan temini kolaylaştırır hem de maliyeti optimize eder.

Önemli: Gerçek çıkış devri, motorun yük altındaki gerçek devrine (kaymadan dolayı 1500 değil ~1440 d/d) göre az farklılaşır. Bu konuyu asenkron motorda kayma ve gerçek devir yazımızda ele alıyoruz. Oran-çıkış devri ilişkisinin uygulamalı örneğini 220V monofaze redüktörlü motor çıkış devri yazımızda bulabilirsiniz.

Adım 3: Gerekli Çıkış Torkunu Belirleyin

Redüktör, devri düşürürken torku artırır. Makinenizin çıkış milinde ihtiyaç duyduğu tork (Nm), redüktör seçiminin ikinci kritik parametresidir. Yetersiz tork kapasitesi seçilirse redüktör zorlanır, ısınır ve ömrü kısalır.

Çıkış torkunu, makinenin gerçekten ihtiyaç duyduğu kuvvet ve mesafeden (örneğin tambur yarıçapı ve çekilen yük) hesaplarsınız. Motor gücünden tork hesabını IE3 motorda anma momenti hesabı yazımızda bulabilirsiniz. Pompa, fan ve konveyörde gerekli gücü ise motor gücü hesabı yazımız ele alır. Redüktörün çıkış torku, hesapladığınız gerçek tork ihtiyacının üzerinde olmalıdır.

Adım 4: Redüktör Tipini Seçin

Oran ve tork netleştikten sonra, uygulamanın karakterine göre redüktör tipini seçersiniz.

Sonsuz Dişli (Worm)

90 derece açılı çıkış, kompakt yapı, kendinden kilitleme imkânı. Küçük ve orta güçlerde ekonomik. Kendinden kilitleme gerektiren (örneğin yük geri kaçmamalı) uygulamalarda avantajlıdır; bu özelliği sonsuz dişli redüktörde kendinden kilitleme yazımızda inceliyoruz. Ürün için sonsuz dişli redüktörler sayfamıza bakabilirsiniz.

Helisel (Helical)

Yüksek verimli, aynı eksende veya kademeli yapıda; sürekli ve yüksek güç uygulamalarına uygun.

Konik Helisel (Bevel-Helical)

90 derece açılı, yüksek verimli ve yüksek torklu. Ağır hizmet, sürekli çalışma ve büyük güç için tercih edilir. Konik helisel mi sonsuz dişli mi kararını K Serisi konik helisel mi sonsuz dişli mi yazımızda ele alıyoruz. Ürün için helisel sonsuz dişli redüktörler sayfamıza bakın.

Planet (Planetary)

Kompakt gövdede çok yüksek tork; hassas ve yüksek torklu tahriklerde tercih edilir.

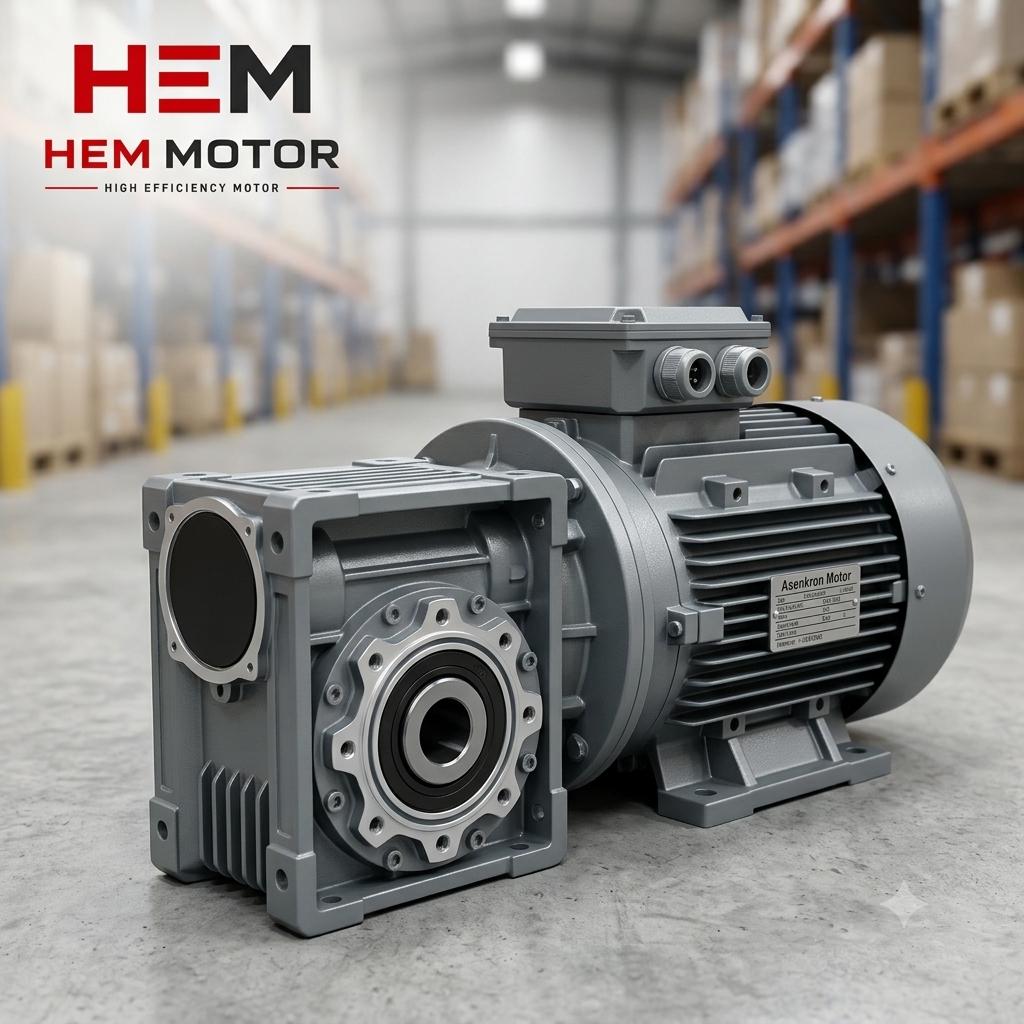

Redüktör seçim adımları: çıkış devri, redüksiyon oranı, çıkış torku ve redüktör tipi

Redüktör Tipleri Arasında Verim Karşılaştırması

Redüktör tipi seçimi yalnızca tork ve montaj değil, verim açısından da önemlidir; çünkü redüktörün verimi, motorun ürettiği gücün ne kadarının çıkış miline aktarıldığını belirler. Sonsuz dişli redüktörlerde, özellikle yüksek redüksiyon oranlarında, sürtünme nedeniyle verim daha düşük olabilir; bu da çıkışta daha az faydalı güç ve daha fazla ısı demektir. Helisel ve konik helisel redüktörler ise genellikle daha yüksek verim sunar.

Bu fark, kısa süreli veya ara sıra çalışan uygulamalarda önemsizken; günde uzun saatler, hatta kesintisiz çalışan tahriklerde belirgin bir enerji farkına dönüşür. Bu yüzden sürekli çalışan bir konveyör veya karıştırıcıda, ilk yatırımı biraz yüksek olsa da helisel/konik helisel redüktör uzun vadede daha ekonomik olabilir. Verimli motorla redüktörün birlikte kullanıldığında oluşan kümülatif kazancı IE4 motoru redüktörle kullanmak yazımızda ele alıyoruz. Doğru kayış ve kaplin seçimiyle iletim kaybını azaltmayı ise kaplin seçimi ve mil hizalama yazımızda bulabilirsiniz.

Adım 5: Servis Faktörünü (SF) Uygulayın

Servis faktörü, redüktörün gerçek çalışma koşullarına göre güvenlik payını ifade eder. Düz ve sürekli yükte düşük; darbeli, sık dur-kalkışlı veya ağır yükte yüksek servis faktörü gerekir. Örneğin günde uzun süre çalışan, darbeli yük taşıyan bir kırıcı uygulaması, sakin bir karıştırıcıya göre daha yüksek servis faktörü ister.

  • Düşük servis faktörü: Sürekli, sabit, darbesiz yük (fan, sakin karıştırıcı).
  • Orta servis faktörü: Değişken yük, ara sıra dur-kalk (konveyör).
  • Yüksek servis faktörü: Darbeli, sık dur-kalk, ağır yük (kırıcı, pres).

Servis faktörünü doğru uygulamak, redüktörün hesapladığınız tork kapasitesini gerçek koşullara göre büyütmenizi sağlar; bu da uzun ömür ve güvenilirlik demektir. Sık dur-kalk uygulamalarında motor tarafındaki ısınma sınırı için saatlik yol verme sayısı yazımıza da bakabilirsiniz.

Adım 6: Montaj Pozisyonu ve Çıkış Mili

Redüktörün makineye nasıl bağlanacağı (montaj pozisyonu M1-M6) ve çıkış mili tipi (tam mil, içi boş mil/kovan) seçimi tamamlar. Montaj pozisyonu, redüktörün yağlama yöntemini de etkiler; yanlış pozisyon yağlama sorununa yol açabilir. Bu konuyu redüktör montaj pozisyonları ve yağlama yazımızda detaylandırıyoruz.

Adım 7: Motoru Redüktöre Doğru Eşleştirin

Redüktör seçimi, ona bağlanacak motorla tamamlanır. Motorun IEC gövde boyu ve flanş tipi (B5/B14), redüktörün giriş bağlantısına uymalıdır. Hangi motorun hangi redüktöre uyduğunu sonsuz dişli ve NMRV redüktöre motor eşleştirme yazımızda bulabilirsiniz. Verimli motorla redüktör kombinasyonunun kazancını IE4 motoru redüktörle kullanmak yazımızda ele alıyoruz. Redüktör için uygun motorları redüktör için elektrik motorları sayfamızda inceleyebilirsiniz.

Motoru ve redüktörü ayrı mı yoksa monoblok mu almanız gerektiği de bir karardır; bunu redüktörlü motor mu ayrı motor + redüktör mü yazımızda ve monoblok redüktörlü motor satın alma yazımızda ele alıyoruz.

Çıkış Mili Tipi ve Yük Bağlantısı

Redüktörün çıkış milinin tipi, makineye nasıl bağlanacağınızı belirler ve seçimin önemli bir parçasıdır. Tam (dolu) mil; kaplin, kasnak veya zincir dişlisiyle bağlantı için uygundur. İçi boş mil (kovan) ise redüktörün doğrudan tahrik edilen şaftın üzerine geçirilmesini sağlar; bu, ek bağlantı elemanı ihtiyacını azaltır ve kompakt bir montaj sunar. Karıştırıcı, konveyör ve helezon gibi uygulamalarda içi boş mil sıkça tercih edilir.

Mil çapı ve kama ölçülerinin tahrik edilen makineyle birebir uyumu kritiktir; uyumsuzluk montaj sorununa ve titreşime yol açar. Doğru mil ve kama eşleşmesi için motor mil çapı ve kama ölçüleri yazımız yol göstericidir. Çıkış milindeki radyal yük (örneğin kasnak-kayış çekişi) yüksekse, redüktörün bu yükü taşıyacak rulman kapasitesinde seçilmesi gerekir; aksi halde mil ve rulman erken aşınır.

Ortam Koşulları ve Soğutma

Redüktör seçiminde sıkça gözden kaçan bir konu, çalışma ortamının koşullarıdır. Yüksek ortam sıcaklığı, tozlu veya nemli ortam, redüktörün ısınması ve yağlama performansı üzerinde etkilidir. Sürekli ve yüksek yükte çalışan bir redüktör ısı üretir; bu ısının dağıtılabilmesi için gövde malzemesi, yağ tipi ve gerekirse harici soğutma birlikte değerlendirilmelidir.

  • Sıcak ortam: Yağ tipi ve değişim aralığı buna göre seçilmeli; pik döküm gövde ısı dağıtımında avantajlıdır.
  • Tozlu/nemli ortam: Keçe ve sızdırmazlık elemanları korumayı sağlamalı; uygun koruma sınıfı seçilmeli.
  • Sürekli ağır yük: Servis faktörü yüksek seçilmeli, ısı üretimi göz önünde bulundurulmalı.

Bu faktörler, redüktörün yalnızca ilk montajda değil, yıllar boyunca güvenilir çalışmasını sağlar. Doğru ortam değerlendirmesi, beklenmedik arızaları ve duruşları önler. Tüm ürün ve hizmetlerimize ana sayfamızdan ulaşabilir, redüktör için uygun motorları redüktör için elektrik motorları sayfamızda inceleyebilirsiniz.

Adım 8: Verimi Göz Önünde Bulundurun

Sürekli çalışan uygulamalarda redüktör verimi, enerji maliyetini doğrudan etkiler. Helisel ve konik helisel redüktörler sonsuz dişliye göre genellikle daha verimlidir; uzun çalışma saatlerinde bu verim farkı enerji tasarrufuna dönüşür. Ekonomik karar için ilk yatırımı, verimi ve uygulamanın çalışma saatini birlikte değerlendirin. Redüktörlü motor fiyatını etkileyen faktörlerin tamamını sonsuz dişli redüktör fiyatlarını etkileyen faktörler yazımızda bulabilirsiniz.

Verim değerlendirmesini yaparken redüktörün tek başına verimini değil, motor + redüktör + iletim elemanlarının oluşturduğu zincirin toplam verimini düşünmek gerekir. Verimli bir motor, düşük verimli bir redüktöre bağlandığında kazancın bir kısmını kaybeder; tersine, verimli redüktör de düşük verimli motorla tam potansiyeline ulaşamaz. En iyi sonuç, tüm zincirin birlikte optimize edilmesiyle elde edilir. Bu bütünsel yaklaşım, sürekli çalışan tahriklerde yıllık enerji maliyetini gözle görülür biçimde düşürür.

Sık Yapılan Seçim Hataları

Redüktör seçiminde tekrarlanan birkaç hata, hem maliyeti hem de güvenilirliği olumsuz etkiler. Bunları önceden bilmek, doğru kararı kolaylaştırır.

  • Yalnızca çıkış devrine bakmak: Doğru oranı bulmak yeterli değildir; çıkış torku ve servis faktörü göz ardı edilirse redüktör yük altında zorlanır.
  • Servis faktörünü atlamak: Darbeli yükte düşük servis faktörüyle seçilen redüktör kısa sürede arızalanır. Yük karakterini doğru tanımlamak şarttır.
  • Motor-redüktör uyumsuzluğu: IEC gövde ve flanş tipi uyumsuz seçilirse montaj sorunu çıkar; bazen ek adaptör gerekir.
  • Montaj pozisyonunu göz ardı etmek: Yanlış pozisyon, yağlama sorununa ve erken aşınmaya yol açar.
  • Verimi hiç düşünmemek: Sürekli çalışan uygulamada düşük verimli redüktör, yıllar içinde fazladan enerji harcar.

Bu hatalardan kaçınmak için seçimi adım adım, parametreleri sırayla netleştirerek yapmak en güvenli yöntemdir. Yanlış motor gelmesini önlemek için etiket bilgisiyle eşleştirme yazımız, garanti kapsamı için ise elektrik motoru garantisi yazımız yol göstericidir.

Redüktörlü Tahrik mi, Düşük Devirli Motor mu?

Bazı uygulamalarda istenen düşük çıkış devri, redüktör yerine doğrudan düşük devirli (yüksek kutuplu) bir motorla da elde edilebilir. 6, 8 veya 12 kutuplu motorlar, redüktörsüz olarak 1000, 750 hatta 500 d/d civarında devir sunar. Bu, mekanik basitlik ve daha az bakım anlamına gelir; ancak çok düşük devir ve yüksek tork gerektiğinde redüktör kaçınılmazdır. Karar, gereken çıkış devrine ve tork seviyesine bağlıdır: orta düşüklükte devir için yüksek kutuplu motor; çok düşük devir ve yüksek tork için redüktörlü tahrik öne çıkar. Bu karşılaştırmayı düşük devirli yüksek kutuplu motorlar yazımızda ve çok düşük devirli uygulamaları 12 kutuplu çok düşük devirli motor yazımızda ele alıyoruz.

Hızlı Seçim Özeti

  • Çıkış devri: Makineniz kaç d/d istiyor?
  • Oran: Motor devri / çıkış devri.
  • Tork: Çıkış milinde gerekli Nm.
  • Tip: Ekonomik/kompakt → sonsuz dişli; verim/yüksek tork → konik helisel/helisel.
  • Servis faktörü: Yük karakterine göre güvenlik payı.
  • Montaj: Pozisyon (M1-M6) ve çıkış mili tipi.
  • Motor: IEC gövde ve flanş uyumu, verim sınıfı.

Adım adım elektrik motoru seçimi için elektrik motoru seçim rehberimize ve temel terimler için elektrik motoru terimleri sözlüğümüze bakabilirsiniz. Tüm ürün ve hizmetlerimize ana sayfamızdan ulaşabilirsiniz.

Redüktör seçiminde servis faktörü, montaj pozisyonu ve motor eşleştirme

Sık Sorulan Sorular

Redüksiyon oranını nasıl hesaplarım?

Redüksiyon oranı, motor giriş devrini istenen çıkış devrine bölerek bulunur. Örneğin 1400 d/d motor ve 70 d/d hedef çıkış devri için oran 1400/70 = 20, yani 1/20'dir. Hedef devrinize en yakın standart oranı seçmek stoktan temini kolaylaştırır. Gerçek çıkış devri, motorun yük altındaki kaymasından dolayı bir miktar farklı olabilir.

Hangi redüktör tipini seçmeliyim?

Ekonomik, kompakt ve kendinden kilitlemeli bir çözüm için sonsuz dişli; yüksek verim ve yüksek tork gerektiren sürekli ağır uygulamalar için konik helisel veya helisel redüktör uygundur. Karar, uygulamanın yük karakterine, çalışma saatine ve bütçeye bağlıdır. Tip seçimini oran ve tork netleştikten sonra yapmanız doğru olur.

Servis faktörü neden önemli?

Servis faktörü, redüktörün gerçek çalışma koşullarına (darbe, sık dur-kalk, ağır yük) göre güvenlik payını belirler. Yetersiz servis faktörüyle seçilen redüktör zorlanır, ısınır ve erken arızalanır. Doğru servis faktörü uygulamak, redüktörün uzun ömürlü ve güvenilir çalışmasını sağlar; bu yüzden yük karakterini doğru tanımlamak kritiktir.

Teklif Alın

Uygulamanızın çıkış devri, tork ve yük karakterine göre en doğru redüktörü birlikte belirleyelim. Doğru oran, tip, servis faktörü ve motor eşleştirmesiyle teklif için +90 (532) 345 49 86 numaralı hattımızdan veya iletişim sayfamızdan bize ulaşın. Mühendis ekibimiz ihtiyacınızı analiz edip stoktan hızlı teslim çözüm sunar.

Redüktör Seçim Kontrol Listesi

  • Makinenizin istediği çıkış devri (d/d) net mi?
  • Redüksiyon oranı (motor devri/çıkış devri) hesaplandı mı?
  • Çıkış milinde gerekli tork (Nm) belirlendi mi?
  • Yük karakterine uygun redüktör tipi seçildi mi?
  • Servis faktörü çalışma koşuluna göre uygulandı mı?
  • Montaj pozisyonu (M1-M6) ve çıkış mili tipi belirlendi mi?
  • Motorun IEC gövde/flanş uyumu ve verim sınıfı kontrol edildi mi?
