Pik Döküm Motorda Yatak Kapağı (End Shield) İşleme ve Rulman Oturma Yuvası: Tolerans, Geçme ve Sessiz Çalışma

Pik döküm (cast iron) gövdeli bir motorun sessiz, titreşimsiz ve uzun ömürlü çalışması, çoğu zaman gözle görülmeyen bir ayrıntıya bağlıdır: yatak kapağının (end shield) işleme kalitesi ve rulman oturma yuvasının toleransı. Motorun gövdesi ne kadar sağlam dökülmüş olursa olsun, rulmanın oturduğu yuva yanlış toleransta işlenmişse, eş eksenlilik bozuksa ya da yataklar arası hizalama kaçmışsa; rulman erken yorulur, motor ısınır ve titreşim seviyesi yükselir. Bu yazıda pik döküm motorda yatak kapağı işleme kalitesini, rulman oturma yuvası geçme toleranslarını (H7/j6 gibi ISO sistemi), eş eksenlilik ve sessiz çalışma ilişkisini, döküm gövde rijitliğinin yatak ömrüne etkisini ve doğru satın alma için nelere bakılması gerektiğini mühendislik diliyle ele alıyoruz.

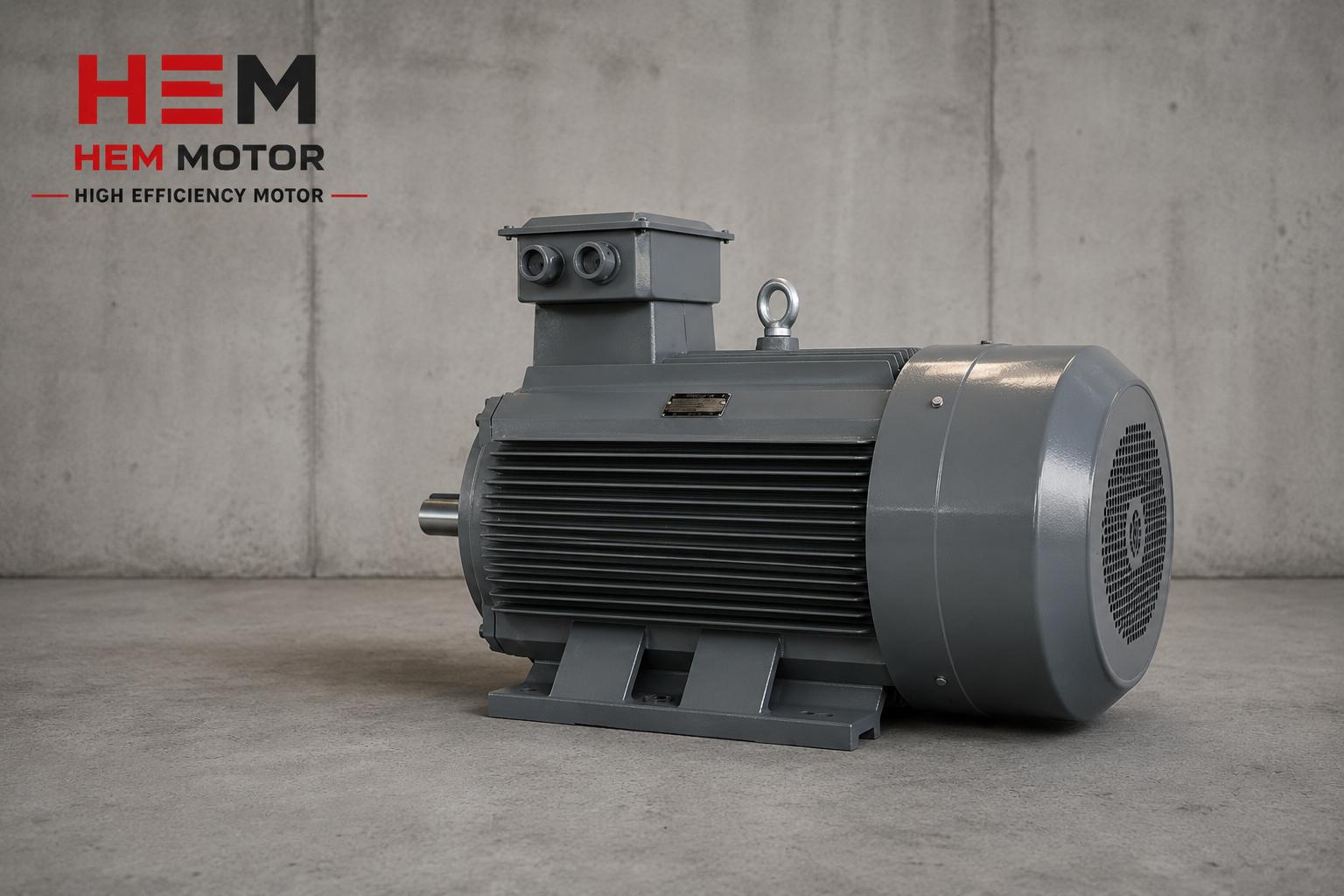

Yatak Kapağı (End Shield) Nedir ve Neden Kritiktir?

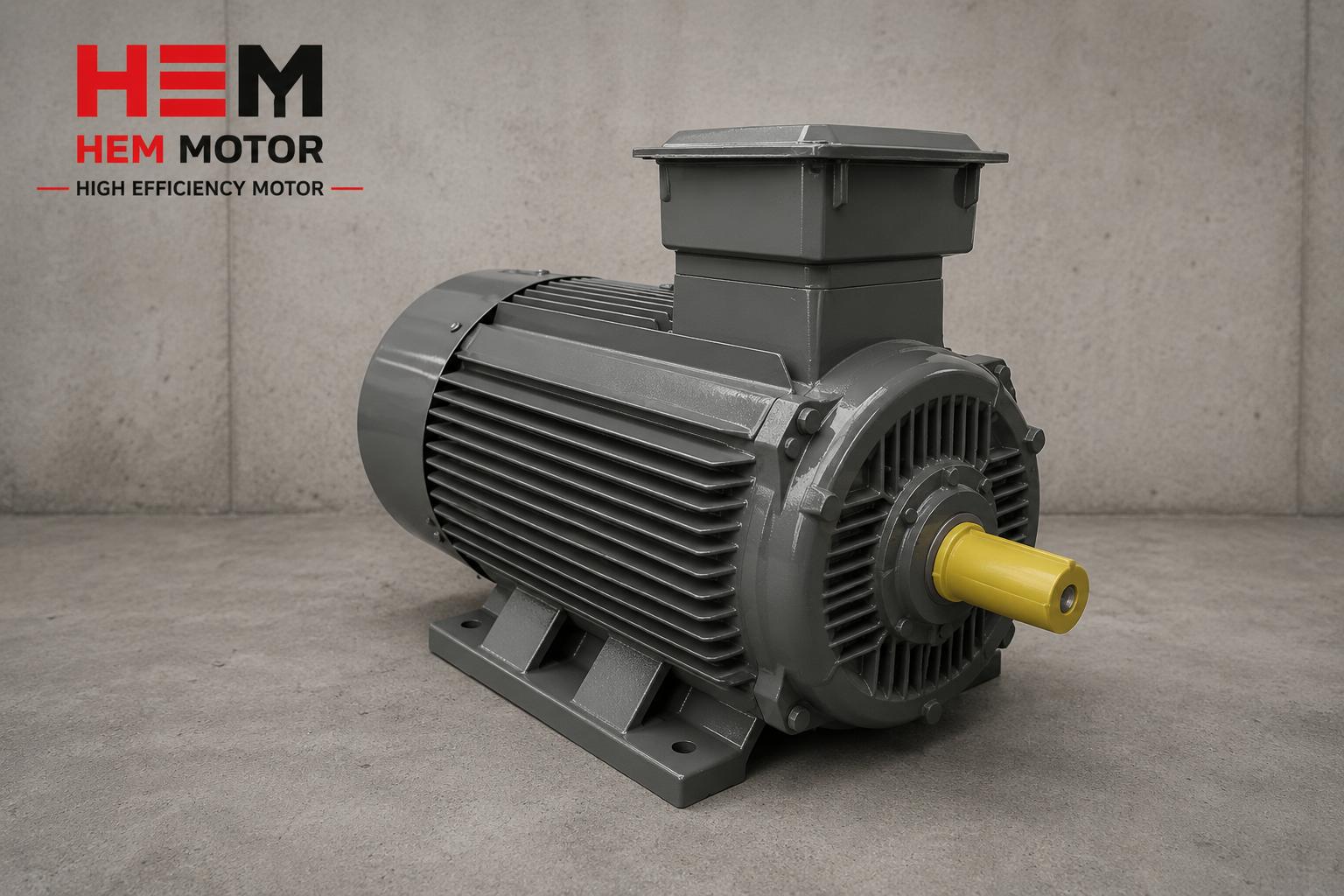

Yatak kapağı, motorun her iki ucunda gövdeye bağlanan, rotorun milini rulman aracılığıyla taşıyan döküm parçadır. İngilizcede "end shield", "bearing housing" veya "end bell" olarak geçer. Görevi yalnızca rulmanı tutmak değildir; rotoru statora göre doğru merkezde, doğru hava aralığında (air gap) ve eksenel hizada tutar. Yatak kapağındaki rulman yuvasının ekseni ile gövdedeki merkezleme çapının (spigot/rabbet) ekseni birbirine ne kadar iyi denk gelirse, motorun eş eksenliliği (konsantrisite) o kadar iyi olur.

Pik döküm gövdeli motorlarda yatak kapağı genellikle aynı döküm kalitesinde (örneğin EN-GJL-200 / EN-GJL-250) üretilir. Döküm gövdenin rijitliği, çalışma sırasında oluşan kuvvetler altında yatak kapağının "esnememesini" sağlar. Alüminyum gövdeli motorlara göre pik döküm motorun en büyük avantajlarından biri budur. Pik döküm ile alüminyum gövde arasındaki farkları pik döküm mü alüminyum gövde mi yazımızda ayrıntılı karşılaştırdık.

Yatak Kapağı İşlemesinde Hangi Yüzeyler Kritiktir?

• Rulman oturma yuvası (bearing seat): Rulmanın dış bileziğinin (outer ring) oturduğu silindirik delik. Toleransı, yüzey pürüzlülüğü ve dairesellikten doğrudan etkilenir.
• Merkezleme çapı (spigot/rabbet): Yatak kapağının gövdeye oturduğu çap; eş eksenliliği belirler.
• Yatak omuzu (shoulder): Rulmanın eksenel dayandığı yüzey; mile dik (perpendiküler) olmalıdır.
• Yağ keçesi yuvası: Sızdırmazlık elemanının oturduğu yer; bunun düzgünlüğü yağ kaçağını ve toz girişini etkiler. Sızdırmazlık konusunu yağ keçesi ve sızdırmazlık yazımızda ele aldık.

Rulman Oturma Toleransı: H7, j6 ve Geçme Sistemi

Rulmanın doğru çalışması için dış ve iç bileziklerinin doğru sıkılıkta oturması gerekir. Bu, ISO geçme (fit) sistemi ile tanımlanır. İki ayrı arayüz vardır:

• Mil - rulman iç bileziği (dönen yük): İç bilezik mil ile birlikte döndüğü için sıkı geçme gerekir. Tipik mil toleransı küçük/orta motorlarda j6, k6 veya m6 seçilir. Çok gevşek olursa iç bilezik mil üzerinde döner (creep) ve mili aşındırır.
• Yatak kapağı yuvası - rulman dış bileziği (sabit yük): Dış bilezik genelde sabit kaldığından genellikle H7 veya J7 gibi geçiş/serbest geçme uygulanır. Bu, rulmanın ısındığında genleşmesine ve eksenel kaymasına izin verir; aksi halde rulman sıkışır ve aşırı ısınır.

Bu denge önemlidir: motorun bir ucu sabit (locating) yatak, diğer ucu serbest (non-locating / floating) yatak olur. Sabit yatak hem radyal hem eksenel kuvveti taşırken, serbest yatak yalnızca radyal kuvveti taşır ve mil ısıl uzamasına izin verir. Yanlış geçme seçimi rulman ömrünü kısaltır. Rulman ömrü ve doğru seçim için pik döküm motorda rulman yatak ömrü yazımız tamamlayıcıdır.

Tipik Tolerans ve Yüzey Kalitesi Değerleri

Tablodaki değerler tipik IEC gövde boylarına yönelik referanslardır; kesin tolerans güç, devir ve rulman tipine göre üreticinin teknik resmiyle belirlenir. Önemli olan, bu yüzeylerin tek bağlamada (single setup) veya hassas referanslama ile işlenerek eş eksenliliğin korunmasıdır.

Eş Eksenlilik ve Sessiz Çalışma İlişkisi

Bir motorun ne kadar sessiz ve titreşimsiz çalıştığı, büyük ölçüde mekanik geometrisinin kalitesine bağlıdır. Yatak yuvaları arasında veya yuva ile gövde merkezi arasında eş eksenlilik kaçtığında şu sorunlar oluşur:

• Rulmana radyal ön yük binerek erken yorulma ve ısınma,
• Hava aralığının çevresel olarak eşitsizleşmesi ve manyetik kaynaklı gürültü,
• Mil eğikliği nedeniyle titreşim genliğinin artması,
• Yağ keçesinde düzgünsüz temas ve erken sızdırma.

Titreşim, sadece konfor meselesi değildir; ISO 10816 / ISO 20816 standartları kabul edilebilir titreşim seviyelerini tanımlar. Yüksek titreşim, hem motorun hem de bağlı ekipmanın (kaplin, redüktör, pompa) ömrünü kısaltır. Titreşim ölçümü ve kabul değerleri için titreşim balans ve ISO 10816 kabul değeri yazımızı inceleyebilirsiniz. Düşük sesli motor seçimi için ise gürültü ve titreşim düşük sesli seçim rehberimiz faydalıdır.

Döküm Gövde Rijitliğinin Yatak Ömrüne Etkisi

Pik dökümün asıl üstünlüğü kütle ve rijitliktedir. Çalışma sırasında motorda manyetik çekim kuvvetleri, kayış-kasnak yan yükü, kaplin reaksiyonları ve titreşim oluşur. Rijit bir döküm gövde ve kalın cidarlı yatak kapağı, bu kuvvetler altında esnemeyi (deflection) en aza indirir. Yatak kapağı esnemediği için rulman yuvası geometrisini korur ve rulman, üretici kataloğundaki ömre (L10) yakın çalışır.

Buna karşılık ince cidarlı veya gözenekli (döküm hatası içeren) bir gövdede, yük altında mikro deformasyon rulman yuvasını ovalleştirebilir; bu da yük dağılımını bozarak rulman ömrünü düşürür. Bu yüzden döküm kalitesi (gözeneklilik, cidar kalınlığı) rulman ömrünün dolaylı ama güçlü bir belirleyicisidir. Döküm kalitesinin teknik ayrıntılarını döküm kalitesi, gözeneklilik ve cidar kalınlığı yazımızda; gövde kaburga (rib) tasarımının rijitliğe etkisini ise kaburga tasarımı, rijitlik ve ısı atımı yazımızda ele aldık.

Ağır Yük ve Darbeli Çalışmada Rijitlik Neden Daha Önemli?

Konveyör, kırıcı, değirmen, pres gibi darbeli ve ağır hizmet uygulamalarında yatak kapağına gelen anlık kuvvetler çok daha yüksektir. Bu uygulamalarda pik döküm gövdenin rijitliği, hem rulman yuvasının deformasyonunu önler hem de sistemin doğal frekansını yükselterek rezonans riskini azaltır. Hafif ve esnek bir gövde, darbeli yükte rezonansa girerek titreşimi büyütebilir. Ağır hizmet ve darbeli yük seçimini darbe, rijitlik, ağır yük ve titreşim yazımızda detaylandırdık.

Doğru Satın Alma: Yatak Kapağı Kalitesini Nasıl Anlarsınız?

Bir motorun yatak/end shield kalitesini sahada hızlıca değerlendirmek için şu kontroller pratiktir:

• Mili elle döndürün; pürüzsüz, takılmasız ve sürtünmesiz dönmeli.
• Eksenel (axial) boşluğu kontrol edin; aşırı oynama veya hiç oynamama sorun işaretidir.
• Çalışırken titreşim ve ses seviyesini ISO 10816 referansıyla ölçün.
• Rulman numarasını ve tipini plakadan/dokümandan doğrulayın; standart rulman, hızlı stok ve kolay bakım demektir.
• Teslim kabul muayenesinde megger, dönüş yönü ve titreşim ölçümü yapın.

Teslim alma muayenesinin adımlarını teslim kabul muayenesi: megger, yön, titreşim yazımızda anlattık.

Rulman Tipi ve Yatak Konfigürasyonu Yuva İşlemesini Nasıl Etkiler?

Yatak kapağı işlemesi, kullanılacak rulman tipine göre tasarlanır. Standart bir asenkron motorda genellikle her iki uçta derin oluklu bilyalı rulman (deep groove ball bearing, örneğin 62xx/63xx serisi) kullanılır. Ancak uygulama yan yük (kayış-kasnak) veya eksenel yük içeriyorsa, tahrik ucunda silindirik makaralı rulman (NU serisi) veya bir tarafta sabit-diğer tarafta serbest konfigürasyon tercih edilebilir. Her rulman tipinin dış çapı, genişliği ve omuz ölçüsü farklı olduğundan, yatak kapağı yuvası tam o rulmana göre işlenmelidir.

• Derin oluklu bilyalı rulman: Hem radyal hem sınırlı eksenel yük taşır; en yaygın, sessiz ve düşük sürtünmeli seçimdir.
• Silindirik makaralı rulman: Yüksek radyal yük (ağır kayış gerginliği) için; eksenel kaymaya doğal olarak izin verir, serbest yatak olarak idealdir.
• Açısal temaslı / eğik bilyalı rulman: Belirgin eksenel yük (dik montaj, fan itme yükü) olan özel uygulamalarda.

Standart rulman numarası kullanmak, hem hızlı stok hem de kolay bakım anlamına gelir; özel/nadir rulman, ileride bakımda tedarik sorunu yaratabilir. Bu nedenle satın almada plakadan veya teknik dokümandan rulman numarasını doğrulamak önemlidir.

Yağlama, Yağ Boşluğu ve Yatak Kapağı Tasarımı

Yatak kapağının tasarımı yalnızca rulmanı tutmakla kalmaz; rulmanın yağlanmasını ve ısısının atılmasını da etkiler. Büyük güçlü motorlarda yatak kapağına yeniden gresleme (regreasing) nipeli ve eski gresi tahliye eden bir gres boşluğu (grease relief) eklenir. Bu boşluk doğru tasarlanmazsa, fazla gres rulmanın içinde sıkışır, sürtünmeyi ve sıcaklığı artırır; bu da paradoksal biçimde "fazla yağlamanın" rulmana zarar vermesine yol açar. Doğru gres tipi, miktarı ve aralığı için rulman gresleme, gres tipi ve NLGI aralığı yazımız kapsamlı bir rehberdir.

Pik döküm gövdenin yüksek ısı iletimi ve kütlesi, rulman bölgesindeki sıcaklığı dengelemeye de yardımcı olur. Rulman sıcaklığı her 15 °C arttığında gres ömrünün yaklaşık yarıya indiği bilinir; dolayısıyla rijit, iyi soğuyan bir yatak kapağı dolaylı olarak gres ve rulman ömrünü uzatır.

Montaj ve Sökümde Yatak Yuvasını Korumak

En kaliteli yatak kapağı bile, yanlış montaj/söküm ile zarar görebilir. Rulmanı yuvasına çekiçle vurarak veya bilezikleri yanlış yönde zorlayarak takmak, yuvayı çizebilir, omuzu deforme edebilir ve eş eksenliliği bozabilir. Doğru uygulama, rulmanı ısıtarak (indüksiyonlu ısıtıcı ile) veya uygun pres aparatıyla, kuvveti her zaman takılan bileziğe (mile takılırken iç bileziğe, yuvaya takılırken dış bileziğe) uygulayarak monte etmektir. Söküm sırasında ise yuvaya zarar vermeyen uygun çektirme (puller) kullanılmalıdır. Yanlış uygulanan bir rulman değişimi, fabrika çıkışı kusursuz bir motoru bile titreşimli ve gürültülü hale getirebilir. Rulman değişiminin doğru adımlarını ve rulman numarası doğrulamasını rulman değişimi: söküm, takma ve rulman numarası yazımızda ele aldık.

Ayrıca pik döküm gövdeli motorlarda mil çapı, kama ve kaplin uyumu da titreşimi doğrudan etkiler; mil ucu toleransı (örneğin k6) ve kama boyutu yanlışsa, bağlı ekipmanla hizalama bozulur ve yatak kapağındaki rulmana ek yük biner. Mil-kama-kaplin uyumunu mil çapı, kama ve kaplin yazımızda detaylandırdık. Bu nedenle yatak kapağı kalitesi, motorun tek başına değil, tüm tahrik hattıyla birlikte ele alınması gereken bir konudur.

Yatak Kapağı Kalite Kriterleri Özet Karşılaştırma

Sık Sorulan Sorular

Rulman yuvası neden H7, mil neden j6/k6 işlenir?

Çünkü rulmanın iç bileziği mille birlikte döner (dönen yük) ve sıkı geçme ister; bu yüzden mil j6/k6/m6 gibi sıkı toleransta işlenir. Dış bilezik ise yatak kapağında sabit durur (sabit yük) ve ısındığında genleşip eksenel kayabilmelidir; bu nedenle yuva H7/J7 gibi geçiş/serbest geçmede işlenir. Bu denge rulmanın sıkışmadan ve aşırı ısınmadan çalışmasını sağlar.

Pik döküm motor neden alüminyuma göre daha sessiz çalışabiliyor?

Pik dökümün yüksek kütlesi ve rijitliği titreşimi söndürür (damping) ve yatak kapağının yük altında esnemesini azaltır. Rulman yuvası geometrisi korunduğu için titreşim ve manyetik gürültü düşer. Ayrıca rijit gövde, sistemin doğal frekansını yükselterek rezonans riskini azaltır.

Yatak kapağı işleme hatası rulman ömrünü ne kadar etkiler?

Ciddi etkiler. Oval veya eğik işlenmiş bir yuva, rulmana eşitsiz yük bindirir ve katalog L10 ömrünü kat kat düşürebilir. Eş eksenlilik kaçığı ayrıca ısınma, gürültü ve erken yağ keçesi aşınmasına yol açar. Bu yüzden yatak yuvası toleransı ve eş eksenlilik, motor kalitesinin en belirleyici mekanik kriterlerindendir.

Yatak kapağı yuvası aşınırsa motor sardırmak yerine yenisini almak mantıklı mı?

Yatak yuvası aşındığında bazen yuva büyütülüp burç (bushing) takılarak tamir edilebilir; ancak bu işlem eş eksenliliği bozma riski taşır ve yalnızca uzman atölyede doğru tezgahla yapılırsa başarılı olur. Tekrarlayan rulman arızası, oval yuva veya döküm çatlağı varsa, tamirin maliyeti ve belirsizliği genellikle yeni motorun değerine yaklaşır. Bu durumda stoktan hızlı temin edilebilen yeni bir pik döküm motor, hem verim hem de güvenilirlik açısından daha akılcı bir seçim olur. Karar kriterleri için motoru sardırmak mı yenisini almak mı sorusunu işleyen rehberimiz yol gösterir.

Stok ve Hızlı Teslimat İçin Bizimle İletişime Geçin

HEM Motor olarak pik döküm gövdeli motorlarımızda yatak kapağı işleme kalitesini, rulman oturma toleranslarını ve eş eksenliliği üretim kalite kontrolünün merkezine koyuyoruz. Sessiz, düşük titreşimli ve uzun ömürlü çalışma isteyen konveyör, pompa, fan, kompresör ve ağır hizmet uygulamaları için doğru gövde boyu ve yatak konfigürasyonunu birlikte belirleyelim. Üreticiden stok avantajı ve hızlı teslimat ile teklif almak için bizimle iletişime geçin; uygulamanızın yük profiline göre en uygun motoru önerelim.
