Pik döküm gövdeli bir elektrik motoru sipariş ederken çoğu alıcının ilk dikkat ettiği şey güç ve devirdir; oysa motorun makineye nasıl bağlanacağını belirleyen montaj pozisyonu en az bunlar kadar kritiktir. Özellikle motor zemine değil de bir duvara, kolona ya da tavana sabitlenecekse, standart ayaklı (B3) bir gövde sipariş etmek çoğu zaman yanlış olur. İşte tam bu noktada B6, B7 ve B8 yan ve tavan montaj pozisyonları devreye girer. Bu yazıda pik döküm motorlarda B6, B7 ve B8 pozisyonlarının ne anlama geldiğini, klemens kutusu yönünün neden önemli olduğunu, yağlama ve rulman ömrüne etkisini ve doğru siparişin nasıl verileceğini satın alma odağıyla ele alıyoruz. Amacımız, makine imalatçısından bakım sorumlusuna kadar herkesin doğru pozisyonu ilk seferde ısmarlamasını sağlamaktır.

Montaj pozisyonu, IEC 60034-7 standardına göre kodlanır ve motorun ayaklarının hangi yüzeye baktığını, milin yatay mı dikey mi olduğunu tanımlar. Pik döküm gövdeli elektrik motorları, ağır mekanik dayanımları sayesinde yan ve tavan montaj gibi zorlayıcı pozisyonlara alüminyum gövdelere kıyasla daha uygundur. Yanlış pozisyonda sipariş edilen bir motor; klemens kutusunun erişilemez bir yere bakmasına, yoğuşma sularının yanlış noktada birikmesine ve rulmanların öngörülenden erken yıpranmasına yol açabilir. Bu da hem devreye alma sırasında zaman kaybı hem de sahada ek maliyet demektir.

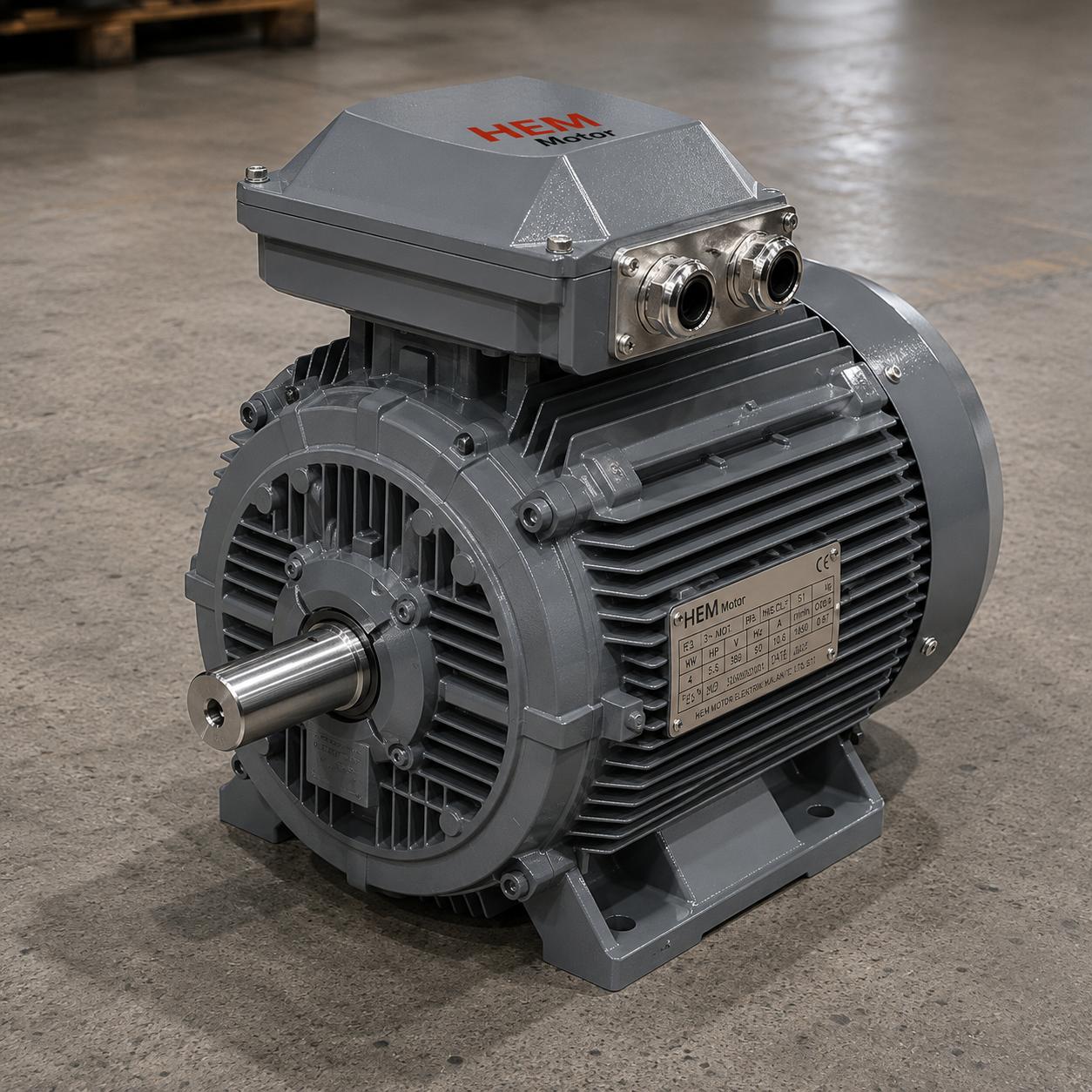

Duvara yan montaj edilmiş pik döküm gövdeli ayaklı elektrik motoru

Montaj Pozisyonu Neden Sipariş Aşamasında Belirtilmeli?

Birçok alıcı, montaj pozisyonunu sahada motoru çevirerek halledebileceğini düşünür. Yatay milli motorlarda gövdeyi döndürmek mümkün görünse de, klemens kutusunun yönü, yoğuşma drenaj deliklerinin konumu ve etiketlemenin doğru pozisyona göre yapılması fabrikada çözülmesi gereken konulardır. Sahada zorlama çözümler hem koruma sınıfını düşürür hem de garanti kapsamını riske atar. Bu nedenle yan veya tavan montaj gerektiren her projede, teklif aşamasında montaj pozisyonu kodu net biçimde yazılmalıdır.

B6, B7 ve B8 Montaj Pozisyonları Tam Olarak Nedir?

Bu üç pozisyon da temelde ayaklı (B3) gövdenin farklı yüzeylere sabitlenmiş halidir; mil her zaman yataydır, değişen yalnızca ayakların baktığı yöndür. Bu nedenle çoğunlukla aynı ayaklı pik döküm gövdeden türetilirler, ancak doğru çalışma için klemens kutusu yönü ve bazı durumlarda yağlama düzeni farklılaşır. Aşağıda her bir pozisyonu, hangi uygulamada tercih edildiğini ve dikkat edilecek noktalarını ayrı ayrı açıklıyoruz.

  • B6 montaj pozisyonu: Motor bir duvara yatay milli olarak monte edilir; ayaklar duvar tarafındadır ve mil ucundan bakıldığında motor sola yaslanmış konumdadır. Genellikle yer kazanmak istenen tesislerde, konveyör veya fan tahriklerinde tercih edilir. Duvara dik çalışan kayış-kasnak sistemlerinde sık karşılaşılır.
  • B7 montaj pozisyonu: B6 ile simetriktir; motor yine duvara monte edilir ancak mil ucundan bakıldığında sağa yaslanmış konumdadır. Makine yerleşiminde klemens kutusunun ve mil yönünün ters tarafa gelmesi gerektiğinde seçilir. B6 ve B7 arasındaki tercih çoğu zaman montaj yerinin solunda mı sağında mı boşluk olduğuna bağlıdır.
  • B8 montaj pozisyonu: Motor tavana, baş aşağı (ters) konumda monte edilir; ayaklar yukarıda, gövde aşağıdadır ve mil yataydır. Havalandırma, aspirasyon ve tavandan asılı konveyör sistemlerinde sık kullanılır. Yerden tasarruf sağladığı için dar tesislerde değerli bir çözümdür.

Bu pozisyonların hepsinde mil yatay kaldığı için temel rulman yapısı değişmez; ancak gövdenin uzayda farklı yönde durması, soğutma havasının akışını, yoğuşmanın biriktiği noktayı ve drenaj deliklerinin konumunu doğrudan etkiler. Bu yüzden sipariş sırasında yalnızca güç ve devir değil, montaj pozisyonu kodu da net olarak belirtilmelidir.

B3 ile B6/B7/B8 Arasındaki Fark

B3 ayaklı motorda motor zemine oturur ve ayaklar aşağı bakar. B6, B7 ve B8 ise aynı ayaklı gövdenin sırasıyla sol duvar, sağ duvar ve tavan montajına uyarlanmış halidir. Mekanik olarak gövde aynı olsa da, üretici motoru ısmarlanan pozisyona göre işaretler; çünkü etiket bilgileri, yağlama notları ve gerektiğinde rulman ön yükü bu pozisyona göre tanımlanır. Stoktan hızlı teslimat isteyen alıcılar için en pratik yol, ayaklı pik döküm gövdeyi temin edip doğru pozisyon için klemens ve montaj detaylarını üreticiyle netleştirmektir. Böylece hem teslim süresi kısalır hem de saha montajı sorunsuz olur.

Yatay ve Dikey Montaj Arasındaki Yer

B6, B7 ve B8 pozisyonları yatay milli grubun içinde yer alır; yani dikey montaj (V1, V3, V5, V6) gibi eksenel yük ve özel rulman düzenlemesi gerektirmezler. Bu, bu pozisyonların önemli bir avantajıdır: standart yatay motorun mekanik altyapısı büyük ölçüde korunur, yalnızca gövdenin uzaydaki yönü ve buna bağlı detaylar değişir. Dolayısıyla yan ve tavan montaj, dikey montaja göre hem daha ekonomik hem de stoktan temin açısından daha kolaydır.

Klemens Kutusu Yönü Neden Bu Kadar Önemli?

Yan ve tavan montajda en sık yaşanan sorun, kablo bağlantısının yapıldığı klemens kutusunun erişilemez ya da yanlış yöne bakar halde gelmesidir. Standart bir motorda klemens kutusu çoğunlukla üsttedir; ancak motor B8 pozisyonunda tavana ters monte edildiğinde, üst dediğimiz yön artık aşağıya bakar ve kutu yağ, toz veya yoğuşma açısından dezavantajlı bir konuma düşebilir.

  • Klemens kutusunun montajdan sonra hangi yöne bakacağı sipariş aşamasında belirtilmelidir; pik döküm gövdelerde kutu genellikle 4 farklı yöne döndürülerek monte edilebilir.
  • Kablo rakorlarının aşağı bakacak şekilde konumlanması, suyun kablo boyunca kutuya akmasını önler ve IP55 korumanın sahada gerçekten işe yaramasını sağlar.
  • Tavan (B8) montajında kutu kapağına ve bağlantı vidalarına erişim için yeterli boşluk bırakılmalı; aksi halde ileride yapılacak bakım ciddi şekilde zorlaşır.
  • Klemens kutusu yönü, ileride yapılacak ölçüm ve bağlantı kontrollerinde de belirleyicidir; teknisyenin rahatça çalışabileceği bir konum seçilmelidir.

Doğru klemens yönü, sahada hem güvenliği hem de bakım kolaylığını belirler. Bu nedenle teklif isterken motorun montaj pozisyonu ile birlikte istenen klemens/kablo giriş yönünü de yazılı olarak iletmek, yanlış sevkiyatın önüne geçer. Bir makine serisi üretiliyorsa, tüm motorların aynı klemens yönünde gelmesi montaj hattında standardı korur.

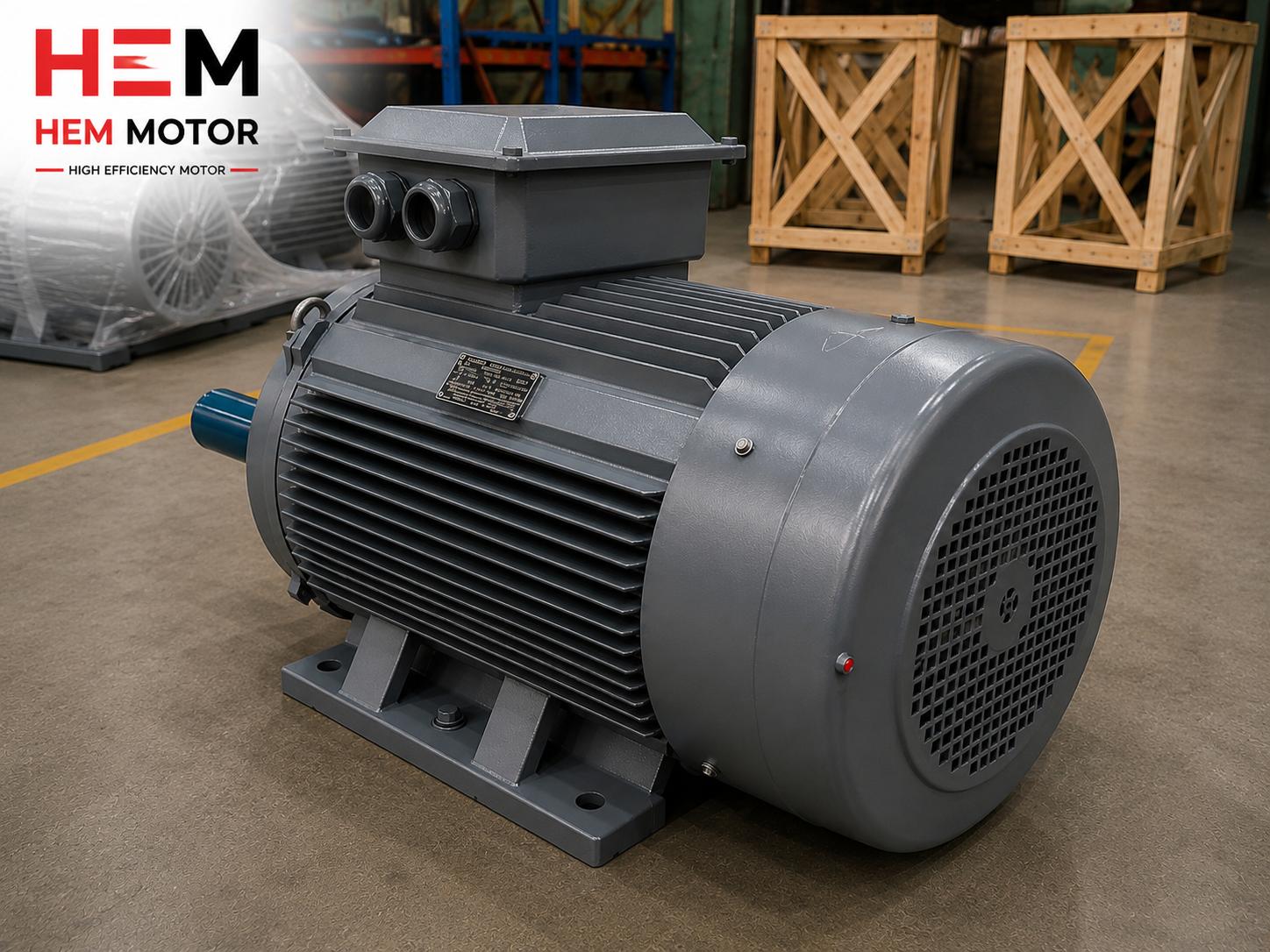

Pik döküm motor klemens kutusu ve kablo rakor yönü detayı

Yağlama ve Rulman Ömrü Üzerindeki Etki

Mil yatay olduğundan B6, B7 ve B8 pozisyonlarında rulman yağlaması B3 ile büyük ölçüde aynıdır; bu, bu pozisyonların en büyük avantajlarından biridir. Buna karşılık dikey montaj (V1/V3) ile karşılaştırıldığında yatay yan ve tavan montaj, rulman üzerindeki eksenel yükü daha dengeli dağıtır. Yine de dikkat edilmesi gereken noktalar vardır:

  • Tavan montajında (B8) motor ters durduğu için, fan kapağındaki ve gövdedeki olası yoğuşma drenaj delikleri artık en alt noktada olmayabilir; bu deliklerin doğru konumda açık olması üretici ile teyit edilmelidir.
  • Yeniden gresleme nipelleri bulunan büyük gövdelerde, gres girişinin ve fazla gres tahliyesinin montaj sonrası erişilebilir kalması gerekir.
  • Sürekli çalışan (S1) uygulamalarda pik döküm gövde, ısıyı alüminyuma göre daha kararlı dağıtır; bu da yan ve tavan montajda soğutmanın bir miktar kısıtlandığı durumlarda avantaj sağlar.
  • Nem yoğun veya dış saha uygulamalarında, motor durduğunda gövde içinde yoğuşma oluşabilir; ısıtıcı (anti-condensation heater) opsiyonu bu pozisyonlarda değerlendirilmelidir.

Rulman seçimi ve yağlama düzeni, motorun sahada kaç saat sorunsuz çalışacağını doğrudan belirler. Bu yüzden yan ve tavan montajda kaliteli rulman ve doğru gres tipi, ilk yatırımdan çok daha fazlasını geri kazandırır.

Soğutma ve Hava Akışına Dikkat

Motorlar arkadaki fanla kendi kendini soğutur (IC411). Yan veya tavan montajda fan kapağındaki hava giriş ızgaralarının önü açık olmalıdır. Duvara veya tavana yakın monte edilen motorlarda fan kapağı ile yüzey arasında yeterli boşluk bırakılmazsa motor öngörülenden fazla ısınır ve verim düşer. Genel kural olarak fan kapağı ile en yakın yüzey arasında, gövde çapına bağlı olmak üzere serbest hava dolaşımına izin verecek bir mesafe korunmalıdır. Havalandırma ve fan motoru uygulamalarında bu kural daha da kritiktir, çünkü bu motorlar genellikle dar ve sıcak mahallerde çalışır.

Tavan montajında sıcak havanın yukarı yükselmesi nedeniyle motorun çalıştığı bölge tabandakinden daha sıcak olabilir. Bu durumda ortam sıcaklığına göre güç düşümü (derating) gerekebilir; yüksek ortam sıcaklığı bekleniyorsa bunun teklif aşamasında belirtilmesi doğru motor seçimini sağlar.

Hangi Uygulamalarda Hangi Pozisyon Tercih Edilir?

Pozisyon seçimi büyük ölçüde makinenin yerleşimine ve mevcut alana bağlıdır. Pratikte sık karşılaşılan örnekler şunlardır:

  • Duvara monte radyal fan ve aspiratörlerde genellikle B6 veya B7 tercih edilir; klemens kutusunun erişilebilir tarafa gelmesi belirleyicidir.
  • Tavandan asılı konveyör ve taşıma sistemlerinde B8 sık kullanılır; bu sayede zemin tamamen boş kalır.
  • Kompakt makine kabinlerinde, motorun yan duvara sabitlenmesi gereken yerlerde B6/B7 ile yer kazanılır.
  • Redüktörle birlikte çalışan sistemlerde, redüktörün montaj pozisyonu ile motorun pozisyonu birlikte değerlendirilmelidir.

Doğru Sipariş İçin Kontrol Listesi

Yan veya tavan montaj gerektiren bir uygulamada doğru motoru hızlı ve hatasız temin etmek için sipariş öncesi şu bilgileri netleştirin:

  • İstenen montaj pozisyonu kodu: B6, B7 veya B8 (sol duvar, sağ duvar, tavan).
  • Gövde malzemesi: ağır hizmet ve açık saha için pik döküm gövde.
  • Güç (kW), devir/kutup sayısı, gövde büyüklüğü ve mil çapı.
  • Klemens kutusu ve kablo giriş yönü.
  • Koruma sınıfı (IP55 ve üzeri) ve izolasyon sınıfı (F).
  • Sürekli mi yoksa kesikli mi çalışacağı (görev tipi) ve beklenen ortam sıcaklığı.

Bu bilgiler eksiksiz iletildiğinde, doğru pozisyonda işaretlenmiş motor stoktan veya kısa terminle hazırlanır ve sahaya geldiğinde tekrar söküp döndürmeye gerek kalmaz. Doğru montaj pozisyonu seçimi, üretici güvencesiyle gelen bir motorda hem teslim süresini kısaltır hem de garanti kapsamını korur. Farklı gövde ve montaj seçenekleri ile güncel elektrik motoru fiyatları için tedarik ekibinden teklif alabilirsiniz.

Montaj tipinin nasıl seçileceğini daha geniş ele aldığımız B5 ve B14 flanşlı motor bağlantı tipi seçimi rehberimiz, flanşlı uygulamalarla yan/tavan montajını karşılaştırmak isteyenler için faydalıdır. Gövde boyu ve güç eşleşmesini netleştirmek için pik döküm motorlarda gövde boyu ve güç eşleşmesi yazımıza, klemens ve kablo tarafındaki ayrıntılar için motor klemens kutusu ve kablo bağlantısı rehberine göz atın. Tüm pik döküm gövdeli motorlar içeriğimize de buradan ulaşabilirsiniz.

Stok ve Tedarik Açısından Yan ve Tavan Montaj

Yan ve tavan montaj pozisyonları, ayaklı pik döküm gövdeden türetildiği için tedarik açısından önemli bir esneklik sunar. Stokta bulunan ayaklı bir motor, çoğu durumda B6, B7 veya B8 montajına uygun şekilde hazırlanabilir; bu da uzun üretim terminlerini beklemeden hızlı teslimat anlamına gelir. Acil ikame gerektiren arıza durumlarında bu esneklik, tesisin duruş süresini ciddi biçimde kısaltır. Bir üreticiden alım yaparken, hangi gövde büyüklüklerinin hangi pozisyonlarda stokta tutulduğunu önceden öğrenmek, kritik motorlar için yedek planlamasını kolaylaştırır.

Özellikle çok sayıda aynı tip motorun kullanıldığı tesislerde, tüm motorların aynı montaj pozisyonu ve aynı klemens yönünde sipariş edilmesi, hem yedek stoğu sadeleştirir hem de bakım ekibinin işini kolaylaştırır. Standart bir konfigürasyon belirlemek, ileride yapılacak her motor değişiminde uyumun garanti altına alınmasını sağlar. Bu yaklaşım, üretici güvencesiyle gelen motorlarda toplam sahip olma maliyetini düşüren önemli bir uygulamadır.

Redüktör ve Kaplin Bağlantısıyla Birlikte Değerlendirme

Yan ve tavan montaj kararı verilirken motorun tek başına değil, bağlanacağı redüktör, kaplin veya kayış-kasnak sistemiyle birlikte ele alınması gerekir. Mil yataylığı korunduğu için kaplin hizalaması B3 ile benzer şekilde yapılır; ancak duvara veya tavana monte edilen bir motorda hizalama için gereken erişim alanı önceden planlanmalıdır. Redüktörle akuple çalışan sistemlerde, redüktörün montaj pozisyonu ile motorun pozisyonunun birbiriyle uyumlu olması, hem yağlamanın doğru çalışmasını hem de titreşimsiz bir aktarımı sağlar. Bu nedenle motor ve güç aktarım organı aynı projede birlikte boyutlandırılmalı, mil çapı ve kama ölçüleri baştan netleştirilmelidir.

Yanlış Pozisyon Seçiminin Maliyeti

Yanlış montaj pozisyonunda gelen bir motor, çoğu zaman sahada fark edilir ve bu noktada iki seçenek kalır: motoru iade edip doğrusunu beklemek ya da uygun olmayan bir biçimde monte etmeye çalışmak. İlk seçenek termin ve nakliye maliyeti, ikinci seçenek ise koruma sınıfının düşmesi ve erken arıza riski getirir. Her iki durum da baştan doğru sipariş vermenin neden bu kadar önemli olduğunu gösterir. Montaj pozisyonu, klemens yönü ve mil çapı gibi bilgilerin sipariş formunda eksiksiz yer alması, bu maliyetlerin tamamından kaçınmanın en kolay yoludur. Doğru bilgiyle verilen bir sipariş, hem alıcı hem de tedarikçi için sorunsuz bir süreç anlamına gelir.

Sıkça Sorulan Sorular

B6 ile B7 arasındaki fark nedir?

Her ikisi de motorun duvara yatay milli monte edilmesidir; fark, mil ucundan bakıldığında motorun hangi yana yaslandığıdır. B6 sola, B7 sağa yaslı konumdur. Hangisinin seçileceği, makinedeki mil yönü ve klemens kutusunun erişilebilir tarafta kalması ihtiyacına göre belirlenir.

Tavan montajı (B8) için özel bir motor mu gerekir?

Çoğu durumda aynı ayaklı pik döküm gövde kullanılır; kritik fark, klemens kutusu yönünün ve yoğuşma drenaj deliklerinin ters montaja göre doğru konumlanmasıdır. Sipariş sırasında B8 pozisyonunu ve istenen klemens yönünü belirtmek yeterlidir.

Yan montaj rulman ömrünü kısaltır mı?

Mil yatay kaldığı sürece B6, B7 ve B8 pozisyonları rulman ömrü açısından standart ayaklı montaja çok yakındır. Asıl risk yanlış soğutma veya erişilemeyen yağlama noktalarıdır; bunlar doğru planlandığında yan ve tavan montaj uzun ömürlü ve sorunsuz çalışır.
