IE5 Senkron Relüktans Yol Verme Sıklığı: Saat Başına Kalkış ve Termal Z Sınırı

IE5 senkron relüktans motorların verim ve güvenilirlik avantajları tartışılmaz; ancak çok sık dur-kalk yapan uygulamalarda doğru motoru seçmenin kritik bir parametresi vardır: yol verme sıklığı, yani saat başına izin verilen kalkış sayısı. Her kalkış, motorun sargısında ve rotorunda bir ısı darbesi yaratır. Çok sık başlatılan bir motor, bu ısıyı yeterince soğutamadan bir sonraki kalkışa girerse zamanla aşırı ısınır ve ömrü kısalır. Bu yüzden motor üreticileri, izin verilen maksimum kalkış sayısını belirleyen bir termal Z değeri tanımlar. Bu yazıda IE5 senkron relüktans motorlarda yol verme sıklığını, termal Z sınırını, sık dur-kalkta ısınmayı, sürücüyle yumuşak kalkışın avantajını, atalet momentinin etkisini ve S4 görev tipini HEM Motor mühendislik bakışıyla ele alıyoruz.

Bir motor kalkış yaparken, durağan rotoru hızlandırmak için anma akımının çok üzerinde bir akım çeker. Bu yüksek kalkış akımı, sargıda I²R kaybı olarak ısı üretir. Tek bir kalkışta bu ısı önemsizdir; ancak kalkışlar üst üste gelirse ısı birikir. Motor iki kalkış arasında yeterince soğuyamazsa, sargı sıcaklığı izolasyon sınırını aşar. İşte yol verme sıklığı, bu ısı birikiminin yönetilmesiyle ilgilidir ve doğru motor seçiminin merkezindedir.

Termal Z Değeri ve İzin Verilen Kalkış Sayısı

Termal Z değeri (bazen Z₀ olarak da gösterilir), bir motorun boşta, atalet yükü olmadan, saatte yapabileceği maksimum kalkış sayısını ifade eder. Bu değer motorun katalogunda veya teknik veri sayfasında belirtilir. Gerçek uygulamada izin verilen kalkış sayısı, Z değerinden iki faktörle düşürülür: yükün atalet momenti ve yükün karşı momenti. Yükün ataleti büyüdükçe kalkış süresi uzar, dolayısıyla her kalkışta üretilen ısı artar ve saatte yapılabilecek kalkış sayısı azalır.

• Z (boşta): Motorun kendi rotor ataletiyle, yüksüz yapabileceği maksimum saatlik kalkış.
• Yük ataleti (FI): Dış yükün atalet momenti arttıkça izin verilen kalkış sayısı düşer.
• Karşı moment (FZ): Yükün direnci kalkış süresini ve ısıyı etkiler.
• İzin verilen kalkış: Z değeri, atalet ve yük faktörleriyle düzeltilerek bulunur.

Pratikte, "bu motor saatte kaç kez başlatılabilir?" sorusunun cevabı, Z değeriyle başlar ama yükün ataleti ve karşı momentiyle netleşir. Görev tipi ve kalkış davranışı için görev tipi (S1-S6) seçimi yazımız temel referanstır.

Güce Göre Tipik Saat Başına Kalkış Değerleri

Aşağıdaki tablo, güç sınıfına göre boşta (atalet yüksüz) tipik saat başına kalkış (Z) değerlerini yaklaşık olarak göstermektedir. Küçük güçlü motorlar, düşük rotor ataletleri sayesinde çok daha sık başlatılabilir; büyük motorlarda ise rotor ataleti ve ısı kütlesi nedeniyle izin verilen kalkış sayısı belirgin biçimde azalır. Değerler tasarıma ve soğutmaya göre değişir.

Tablodaki "yüklü tahmini" sütunu, tipik bir fan veya pompa ataletiyle yapılan kaba bir tahmindir; yüksek atalet momentli yüklerde (büyük volan, santrifüj) bu değerler çok daha aşağı çekilir. Doğru değeri her zaman motorun veri sayfası ve yükün atalet momenti belirler. Atalet ve kalkış momenti ilişkisi için kalkış momenti ve anma momenti (DOL) yazımız faydalıdır.

Sık Dur-Kalkta Isınma Neden Sorun?

Sık dur-kalk, motorun en zorlandığı çalışma biçimlerinden biridir. Her kalkışta çekilen yüksek akım, sargıda hızlı bir sıcaklık artışı yaratır. Motor durduğunda dahili fan da durduğu için soğutma zayıflar; özellikle kendinden fanlı (TEFC) motorlarda bu önemli bir kısıttır. Kalkışlar birbirini izledikçe sargı sıcaklığı basamak basamak yükselir ve izolasyon sınıfının (F veya H) sınırına yaklaşır. Bu sınır aşıldığında izolasyon ömrü hızla kısalır; her 10 °C aşım, izolasyon ömrünü kabaca yarıya indirir. Bu yüzden sık dur-kalk uygulamalarında ya kalkış sıklığı sınırlanmalı ya da kalkış ısısı azaltılmalıdır.

Sürücüyle Yumuşak Kalkışın Avantajı

IE5 senkron relüktans motorlar zaten bir frekans dönüştürücü (sürücü) ile çalışır; çünkü senkron relüktans rotor, şebekeden doğrudan yol alamaz. Bu zorunluluk aslında büyük bir avantaja dönüşür: sürücü, kalkışı kontrollü bir frekans ve gerilim rampasıyla gerçekleştirir. Böylece kalkış akımı, doğrudan yol vermedeki (DOL) 6-7 kat anma akımı yerine, anma akımına yakın seviyelerde tutulur. Düşük kalkış akımı, kalkış başına üretilen ısının dramatik biçimde azalması demektir.

Bunun sonucu, çok daha yüksek bir izin verilen kalkış sıklığıdır. Sürücüyle yumuşak kalkış sayesinde, DOL ile saatte sınırlı sayıda kalkış yapabilen bir motor, çok daha sık başlatılabilir. Ayrıca rampa süresi ayarlanarak mekanik şok azaltılır, kaplin ve dişli ömrü uzar. IE5 senkron relüktans motorun neden sürücüsüz çalışmadığını ve paket seçimini anlamak için neden sürücüsüz çalışmaz, paket ve maliyet yazımız doğrudan konuya girer. Sürücü parametrelemesi içinse VFD ayarı, autotune ve devreye alma yazımıza bakabilirsiniz.

Atalet Momentinin Etkisi

Yükün atalet momenti (J veya GD²), kalkış süresini doğrudan belirler. Yüksek atalet, motorun yükü anma devrine ulaştırması için daha uzun süre boyunca yüksek akım çekmesi demektir. Uzun kalkış süresi, kalkış başına daha fazla ısı üretir ve izin verilen kalkış sıklığını düşürür. Büyük bir fan, santrifüj veya volan gibi yüksek atalet momentli yüklerde, motorun saat başına yapabileceği kalkış sayısı boşta değerinin çok altına iner.

Bu durumda iki çözüm öne çıkar: ya bir üst güç sınıfından, daha geniş termal payı olan bir motor seçilir; ya da sürücüyle kalkış rampası uzatılarak ısı yayılır. Yüksek atalet ve sık kalkış birlikteyse, sürücülü IE5 çözümü neredeyse zorunlu hale gelir. Görev tipinin ileri sınıflarını (frenli, değişken yüklü) değerlendirmek için görev tipi S7, S8, S9 yazımız yol gösterir.

S4 Görev Tipi: Kalkış İçeren Aralıklı Çalışma

Sık dur-kalk uygulamaları için en uygun görev tipi tanımı S4'tür. S4, "kalkış içeren periyodik aralıklı çalışma" anlamına gelir ve motorun belirli aralıklarla yük altında kalkıp durduğu, her döngüde kalkış ısısının hesaba katıldığı bir çalışma biçimini ifade eder. S4 görev tipinde motor; bir kalkış, bir yük altında çalışma ve bir durma periyodundan oluşan döngüleri tekrarlar. Bu görev tipinin tanımında saat başına kalkış sayısı (örneğin S4 %40 - 90 kalkış/saat) ve atalet faktörü açıkça belirtilir.

Bir uygulamanın gerçekten S4 olup olmadığını belirlemek, doğru motor seçiminin ilk adımıdır. Eğer uygulama sürekli çalışıyorsa S1, nadiren kalkıyorsa daha basit bir tanım yeterlidir; ancak saatte onlarca veya yüzlerce kez başlatılıyorsa S4 tanımı ve uygun Z değeri şarttır. Yanlış görev tipi varsayımı, ya gereksiz büyük bir motor almaya ya da sürekli ısınan, ömrü kısalan bir motora yol açar.

Senkron Relüktans Rotorun Kalkış Davranışı

Senkron relüktans motorun rotoru mıknatıs içermez; bunun yerine manyetik akıyı yönlendiren özel oluklu (flux-bariyerli) bir geometriye sahiptir. Bu rotor, asenkron motorlardaki gibi kayma ile değil, statorun döner alanına senkron kilitlenerek döner. Şebekeden doğrudan yol verildiğinde bu kilitlenme sağlanamaz; bu yüzden senkron relüktans motor mutlaka bir sürücüyle, frekansı sıfırdan kontrollü biçimde artırarak başlatılır. Sürücü, motoru düşük frekansta yavaşça döndürmeye başlar ve rotor alana kilitlenir, ardından frekans anma değerine kadar rampa ile yükseltilir.

Bu kalkış biçiminin önemli bir sonucu, kalkış sırasında çekilen akımın asenkron DOL kalkışına göre çok daha düşük ve kontrollü olmasıdır. Asenkron bir motor DOL ile başlatıldığında anma akımının 6-7 katına varan bir darbe çeker; senkron relüktans motorda sürücü bu darbeyi tamamen ortadan kaldırır. Bu nedenle senkron relüktans motorlar, doğaları gereği sık kalkışa daha uygundur. Mıknatıssız rotorun tedarik ve maliyet avantajını anlamak için mıknatıssız rotor: tedarik ve maliyet avantajı yazımıza bakabilirsiniz. Senkron relüktans ile kalıcı mıknatıslı motorun farkı için ise senkron relüktans ve PM motor farkı yazımız bilgilendiricidir.

Termal Davranış ve Soğutma

Sık dur-kalk uygulamalarında, motorun termal davranışı seçimin merkezindedir. Senkron relüktans motorlarda rotor mıknatıs içermediği için, mıknatısların yüksek sıcaklıkta zarar görme riski yoktur; bu, kalıcı mıknatıslı motorlara göre termal açıdan bir avantajdır. Ancak sargı sıcaklığı yine de izolasyon sınıfının sınırları içinde tutulmalıdır. Sık kalkışta sargı ısısı biriktiği için, soğutma yöntemi kritik hale gelir. Standart kendinden fanlı (TEFC) motorlarda fan mile bağlıdır ve düşük devirde soğutma zayıflar; bu yüzden çok sık kalkış yapan veya geniş devir aralığında çalışan IE5 motorlarda bağımsız tahrikli (cebri) soğutma fanı tercih edilir.

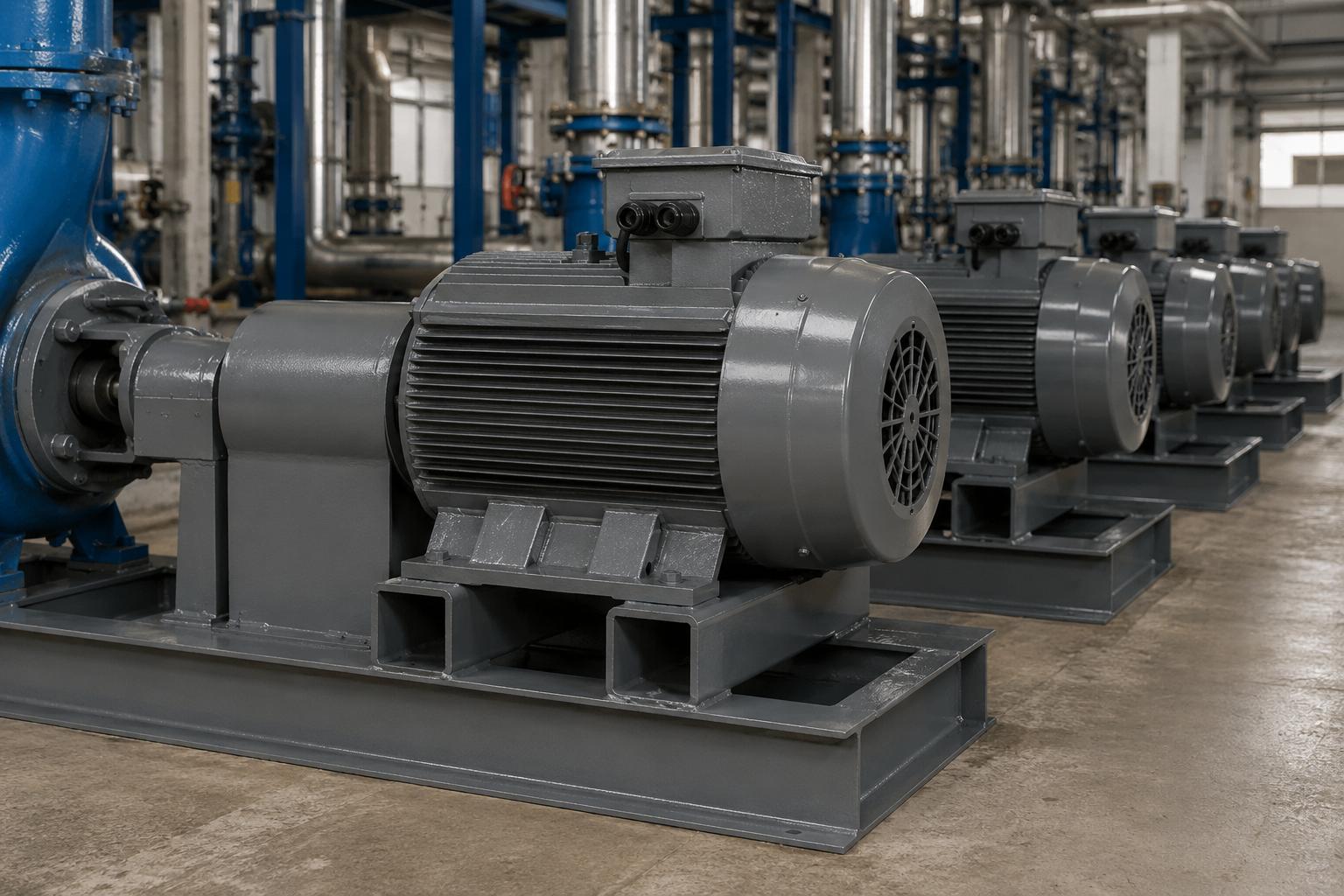

Sargı sıcaklığını sürekli izlemek için PT100 veya PTC termistör kullanmak, sık dur-kalk uygulamalarında standart bir önlemdir. Bu sensörler, sargı sıcaklığı tehlikeli seviyeye yaklaştığında sürücüye veya koruma rölesine sinyal göndererek motoru durdurur ve aşırı ısınmayı önler. IE5 motorun termal davranışı ve soğutması hakkında ayrıntı için termal davranış, soğutma ve doğru boyutlandırma yazımız konuyu derinleştirir.

Doğru Seçim İçin Adımlar

Sık dur-kalk yapan bir IE5 senkron relüktans uygulamasında doğru motoru seçmek için şu adımları izleyin: önce saatte gerçek kalkış sayısını belirleyin; ardından yükün atalet momentini ve karşı momentini hesaplayın; motorun veri sayfasındaki Z değerini bu yük koşullarına göre düzeltin; gerekli soğutma yöntemini (kendinden fanlı veya cebri fanlı) seçin; son olarak görev tipini S4 olarak tanımlayıp sürücünün kalkış rampasını yüke göre ayarlayın. Bu adımlar atlandığında, motor ya gereğinden büyük seçilir ya da sahada sürekli aşırı ısınma ve erken arıza yaşanır.

Hangi Uygulamalar Sık Kalkış Yapar?

Saat başına çok sayıda kalkış gerektiren tipik uygulamalar arasında otomatik konveyör ve transfer hatları, paketleme ve dolum makineleri, asansör ve kaldırma sistemleri, presler, santrifüjler, karıştırıcılar ve sık devreye girip çıkan pompa istasyonları yer alır. Bu uygulamaların ortak özelliği, prosesin ritmine bağlı olarak motorun sürekli başlatılıp durdurulmasıdır. Örneğin bir paketleme makinesinde motor, her ürün döngüsünde bir kez devreye girip durabilir; bu da saatte yüzlerce kalkış anlamına gelebilir.

• Konveyör ve transfer hatları: Ürün akışına göre sık dur-kalk; orta atalet.
• Paketleme ve dolum makineleri: Çok yüksek kalkış sıklığı, düşük-orta atalet.
• Asansör ve vinç sistemleri: Yön değişimli, frenli sık kalkış.
• Santrifüj ve karıştırıcılar: Yüksek atalet, uzun kalkış süresi.
• Pompa istasyonları: Seviye kontrolüne bağlı aralıklı kalkış.

Bu uygulamaların her birinde, kalkış sıklığı ve yük ataleti farklıdır; bu yüzden tek bir genel kural yerine, her uygulama kendi koşullarıyla değerlendirilmelidir. IE5 senkron relüktans motorun sürücüyle gelen yumuşak kalkış avantajı, bu uygulamaların çoğunda hem enerji tasarrufu hem de uzun ömür sağlar. Doğru paket seçildiğinde, sık dur-kalk artık motor ömrünü kısaltan bir tehdit olmaktan çıkar ve verimli, güvenilir bir çalışma biçimine dönüşür.

Kalkış Sıklığını Aşmanın Sonuçları

İzin verilen kalkış sıklığının aşılması, çoğu zaman hemen fark edilmeyen sinsi bir hasara yol açar. Sargı sıcaklığı her kalkışta biraz daha yükselir ve iki kalkış arasında tamamen soğuyamaz. Zamanla sargı izolasyonu ısıl yaşlanmaya uğrar; renk değişimi, kırılganlık ve sonunda kısa devre ortaya çıkar. Bu süreç haftalar veya aylar alabilir, bu yüzden ilk başlarda motor sorunsuz görünebilir. Ancak izolasyon ömrü her aşırı ısınma döngüsünde geri dönüşsüz biçimde azalır. Bu yüzden kalkış sıklığı sınırı, ihmal edilmemesi gereken bir tasarım kısıtıdır.

Sık dur-kalkın bir diğer etkisi mekanik elemanlar üzerindedir. Her kalkış, kaplin, dişli ve yataklara bir tork şoku uygular. Sürücüsüz DOL kalkışta bu şok serttir; sürücüyle yumuşak kalkışta ise rampa sayesinde çok daha hafiftir. Bu nedenle sık kalkış yapan sistemlerde sürücülü çözüm, yalnızca elektriksel değil mekanik ömür açısından da belirgin bir avantaj sağlar. Sonuç olarak, IE5 senkron relüktans motorun sürücü zorunluluğu, sık dur-kalk uygulamalarında bir kısıt değil, tam tersine doğrudan bir kazanç olarak değerlendirilmelidir.

Soru-Cevap

Termal Z değeri tam olarak neyi belirtir?

Z değeri, motorun boşta (dış atalet yükü olmadan) saatte yapabileceği maksimum kalkış sayısını belirtir. Gerçek uygulamada bu değer, yükün atalet momenti ve karşı momentiyle düzeltilerek azaltılır. Yani Z, üst sınırı verir; izin verilen gerçek kalkış sayısı yük koşullarına göre bundan düşüktür.

Sürücüyle kalkış, kalkış sıklığını gerçekten artırır mı?

Evet. Sürücü, kalkışı kontrollü bir rampayla yaptığı için kalkış akımı ve dolayısıyla kalkış başına üretilen ısı dramatik biçimde azalır. Daha az ısı, motorun daha sık başlatılabilmesi anlamına gelir. IE5 senkron relüktans motorlar zaten sürücüyle çalıştığı için bu avantaj doğal olarak gelir.

Yüksek atalet momentli yükte ne yapmalıyım?

Yüksek atalet, kalkış süresini ve ısısını artırır. Bu durumda ya daha geniş termal paya sahip bir üst güç sınıfı motor seçilmeli ya da sürücü ile kalkış rampası uzatılarak ısı yayılmalıdır. Çoğu zaman bu iki önlem birlikte uygulanır.
