IE5 Senkron Relüktans Motorda ATEX ve Exproof: Patlayıcı Ortamda Sürücülü Çalışma, Sıcaklık Sınıfı ve Doğru Seçim

Patlayıcı ortamlarda elektrik motoru seçimi, hem güvenlik hem de mevzuat açısından sıradan bir motor seçiminden çok daha titiz bir mühendislik kararı gerektirir. Petrokimya, boya-vernik, kimya, un ve şeker fabrikaları, akaryakıt tesisleri, ahşap ve tahıl işleme gibi sektörlerde ortamda yanıcı gaz, buhar veya yanıcı toz bulunabilir. Bu ortamlarda kullanılacak motorun ATEX direktifine uygun, exproof (patlamaya karşı korumalı) sertifikalı olması zorunludur. Son yıllarda enerji verimliliğindeki en üst sınıf olan IE5 senkron relüktans (SynRM) motorlar, sürücü ile birlikte yüksek verim sunarak öne çıkıyor. Ancak IE5 SynRM motorların patlayıcı ortamda kullanımı, sürücülü çalışma nedeniyle ek dikkat gerektirir: yüzey sıcaklığı, sıcaklık sınıfı, koruma tipi ve sertifika uyumu birlikte değerlendirilmelidir. Bu yazıda patlayıcı ortam bölgelerini (Zone), koruma tiplerini (Ex d, Ex e, Ex nA), sıcaklık sınıflarını (T1–T6), sürücülü çalışmada yüzey sıcaklığı yönetimini, sertifikasyonu ve doğru seçimi detaylı şekilde ele alıyoruz.

Patlayıcı Ortam Bölgeleri: Zone 1/2 ve Zone 21/22

ATEX sınıflandırmasında patlayıcı ortamlar, patlayıcı atmosferin oluşma sıklığına ve süresine göre bölgelere ayrılır. Gaz/buhar ve toz için ayrı bölge numaraları kullanılır:

Elektrik motorları pratikte genellikle Zone 1, Zone 2 (gaz) ve Zone 21, Zone 22 (toz) ortamları için seçilir. Zone 0 ve Zone 20 gibi en tehlikeli bölgelerde döner makine kullanımından mümkün olduğunca kaçınılır. Doğru motor seçiminin ilk adımı, motorun çalışacağı bölgeyi (zone) ve ortamdaki tehlikeli maddenin gaz mı toz mu olduğunu doğru tespit etmektir. Bu tespit, tesisin patlamadan korunma dokümanında (zone haritası) tanımlanır.

Koruma Tipleri: Ex d, Ex e, Ex nA ve Ex t

Patlamaya karşı koruma, farklı yöntemlerle sağlanır. Her koruma tipi belirli bir bölge için uygundur ve farklı bir prensiple çalışır:

• Ex d (alev sızdırmaz mahfaza / flameproof): Motor gövdesi içinde olası bir patlamaya dayanacak şekilde tasarlanır; iç patlama dışarı yayılmadan söndürülür. Zone 1 için yaygın çözümdür.
• Ex e (artırılmış güvenlik / increased safety): Kıvılcım ve aşırı sıcaklık oluşumu tasarımla engellenir; ark ve kıvılcım yapan parça bulunmaz. Zone 1 ve Zone 2 için kullanılır.
• Ex nA (kıvılcımsız / non-sparking): Normal çalışmada kıvılcım veya tehlikeli sıcaklık oluşturmayan tasarım. Yalnızca Zone 2 için uygundur.
• Ex t (toz mahfazası ile koruma / protection by enclosure): Toz ortamları (Zone 21/22) için mahfaza ile toz girişini ve yüzey sıcaklığını sınırlayan koruma.

IE5 SynRM motorlarda, sürücü ile çalışma zorunlu olduğu için koruma tipi seçiminde sürücünün etkisi de hesaba katılmalıdır. Genellikle Zone 1 gaz ortamları için Ex d veya Ex de, Zone 2 için Ex e/Ex nA, toz ortamları için Ex t kombinasyonları kullanılır. Koruma tipi, motorun etiketinde ve sertifikasında açıkça belirtilir.

Sıcaklık Sınıfı: T1–T6

Patlayıcı ortamda motorun yüzey sıcaklığı, ortamdaki gaz veya tozun tutuşma sıcaklığının altında kalmalıdır. Bu nedenle motorlar sıcaklık sınıfı (temperature class) ile etiketlenir. Sıcaklık sınıfı, motorun ulaşabileceği maksimum yüzey sıcaklığını belirtir:

Düşük sıcaklık sınıfı (T4, T5, T6) daha zorlu bir gerekliliktir; motorun yüzey sıcaklığını çok düşük tutması gerekir. Toz ortamlarında ise sıcaklık sınıfı yerine doğrudan maksimum yüzey sıcaklığı (örneğin T 120 °C) değeri belirtilir ve bu değer tozun yanma/közlenme sıcaklığının altında olmalıdır. Doğru sıcaklık sınıfı, ortamdaki tehlikeli maddenin tutuşma sıcaklığına göre belirlenir.

Sürücülü Çalışmada Yüzey Sıcaklığı

IE5 senkron relüktans motorların ayırt edici özelliği, sürücü (frekans invertörü) ile çalışmalarının zorunlu olmasıdır. SynRM motorlar şebekeden doğrudan yol veremez; mutlaka uygun bir sürücü ile kontrol edilir. Bu durum patlayıcı ortamda kritik bir konuyu gündeme getirir: sürücülü çalışmada motorun yüzey sıcaklığı, sabit frekanstaki çalışmaya göre farklı olabilir. Düşük devirlerde motorun kendi soğutma fanı daha az hava üflediği için soğutma zayıflar; aynı zamanda sürücünün ürettiği harmonikler ek kayıp ve ısı oluşturabilir. Bu yüzden ATEX motorun sıcaklık sınıfı, sürücülü çalışma koşulları için doğrulanmış olmalıdır.

Patlayıcı ortamda sürücülü IE5 SynRM motor seçerken dikkat edilmesi gereken noktalar:

• Motor ve sürücü, birlikte test edilmiş ve sertifikalandırılmış bir kombinasyon olmalıdır; sıcaklık sınıfı bu kombinasyon için geçerlidir.
• Düşük devirde sürekli çalışılacaksa, harici cebri soğutma fanı (ayrı beslemeli) gerekebilir.
• Termal koruma için sargıya yerleştirilen PTC termistörler ve gerekirse rulman sıcaklık sensörleri kullanılır; bu sensörler sürücü veya koruma rölesi tarafından izlenir.
• Sürücü çıkışında dV/dt filtresi veya sinüs filtresi, hem sargı yalıtımını hem de yüzey sıcaklığını olumlu etkiler.
• Mil topraklama ve yatak akımı önlemleri, sürücülü exproof motorda ihmal edilmemelidir.

Sertifikasyon ve Etiket Okuma

ATEX/exproof motorun sertifikası, motorun hangi bölge, koruma tipi, gaz/toz grubu ve sıcaklık sınıfı için onaylandığını belgeler. Motor etiketinde tipik bir işaretleme şöyle görünür: örneğin II 2G Ex db IIB T4 Gb (gaz, Zone 1) veya II 2D Ex tb IIIC T120°C Db (toz, Zone 21). Bu işaretlemenin her bölümü bir anlam taşır:

• II: Ekipman grubu (yer üstü sanayi).
• 2G / 2D: Kategori ve ortam (G gaz, D toz).
• Ex db / Ex tb: Koruma tipi.
• IIB / IIIC: Gaz veya toz grubu.
• T4 / T120°C: Sıcaklık sınıfı veya maksimum yüzey sıcaklığı.

Doğru seçim için, tesisin zone haritasındaki gereksinim ile motorun etiket işaretlemesinin birebir uyması gerekir. Sertifika (AB Tip İnceleme Belgesi) ve uygunluk beyanı, motorla birlikte teslim edilmelidir. Eksik veya uyumsuz sertifika, hem güvenlik riski hem de yasal sorumluluk doğurur.

Doğru Seçim İçin Özet Yol Haritası

Patlayıcı ortamda IE5 SynRM exproof motor seçerken izlenecek adımlar:

• Ortamı sınıflandırın: gaz mı toz mu, hangi zone (1/2 veya 21/22)?
• Tehlikeli maddenin gaz/toz grubunu ve tutuşma sıcaklığını belirleyin; gerekli sıcaklık sınıfını saptayın.
• Bölgeye uygun koruma tipini seçin (Ex d, Ex e, Ex nA, Ex t).
• IE5 SynRM motor-sürücü kombinasyonunun ATEX sertifikasının sürücülü çalışma için geçerli olduğunu doğrulayın.
• Düşük devir, soğutma, termal koruma ve mil topraklama gereksinimlerini netleştirin.
• Sertifika ve etiket işaretlemesinin zone gereksinimiyle eşleştiğini teyit edin.

Bu yol haritası, hem güvenli hem de mevzuata uygun bir seçim için temel çerçeveyi oluşturur. Her adımda tesisin patlamadan korunma dokümanı referans alınmalı ve şüpheye düşülen noktalarda mutlaka uzman görüşü alınmalıdır. Patlayıcı ortamda yapılan yanlış bir motor seçiminin sonuçları geri dönüşü olmayan kazalara yol açabileceğinden, doğru sertifikalı ürün ve doğru mühendislik desteği vazgeçilmezdir.

Gaz ve Toz Gruplarının Seçime Etkisi

Patlayıcı ortam motoru seçiminde zone ve sıcaklık sınıfının yanı sıra, ortamdaki tehlikeli maddenin gaz veya toz grubu da belirleyicidir. Gaz ortamları IIA, IIB ve IIC gruplarına ayrılır; bu sıralamada IIC en kolay tutuşan ve en zorlu gruptur (örneğin hidrojen ve asetilen IIC grubundadır). Bir motor IIC için onaylıysa IIB ve IIA ortamlarında da kullanılabilir, ancak tersi geçerli değildir. Toz ortamlarında ise IIIA (yanıcı uçuşan lifler), IIIB (iletken olmayan toz) ve IIIC (iletken toz) grupları kullanılır; iletken tozlar daha tehlikeli olduğundan IIIC en zorlu gruptur. Doğru motor seçimi için ortamdaki maddenin hangi gruba girdiği mutlaka bilinmelidir.

Bu sınıflandırma, koruma tipi ve mahfaza tasarımıyla doğrudan ilişkilidir. Örneğin Ex d motorun alev geçirmez aralık genişliği, gaz grubuna göre farklı tasarlanır; IIC grubu için aralık daha dar olmalıdır. Bu nedenle "exproof motor" demek tek başına yeterli değildir; motorun hangi gaz/toz grubu için onaylı olduğu, etiketinde ve sertifikasında net görülmelidir. Yanlış grup seçimi, koruma konseptini geçersiz kılar ve ciddi güvenlik riski oluşturur.

Pratik seçim sürecinde, tesisin tehlike analizi ve patlamadan korunma dokümanı temel kaynaktır. Bu doküman; zone sınıflandırmasını, gaz/toz grubunu, tutuşma sıcaklığını ve gerekli ekipman kategorisini içerir. Motor seçimi bu verilerle yapıldığında hem güvenli hem de mevzuata uygun bir kurulum sağlanır. Belirsizlik durumunda, motorun bir üst koruma seviyesinde seçilmesi güvenli tarafta kalmayı sağlar; ancak bu da maliyeti artırdığından, doğru sınıflandırma ekonomik açıdan da önemlidir.

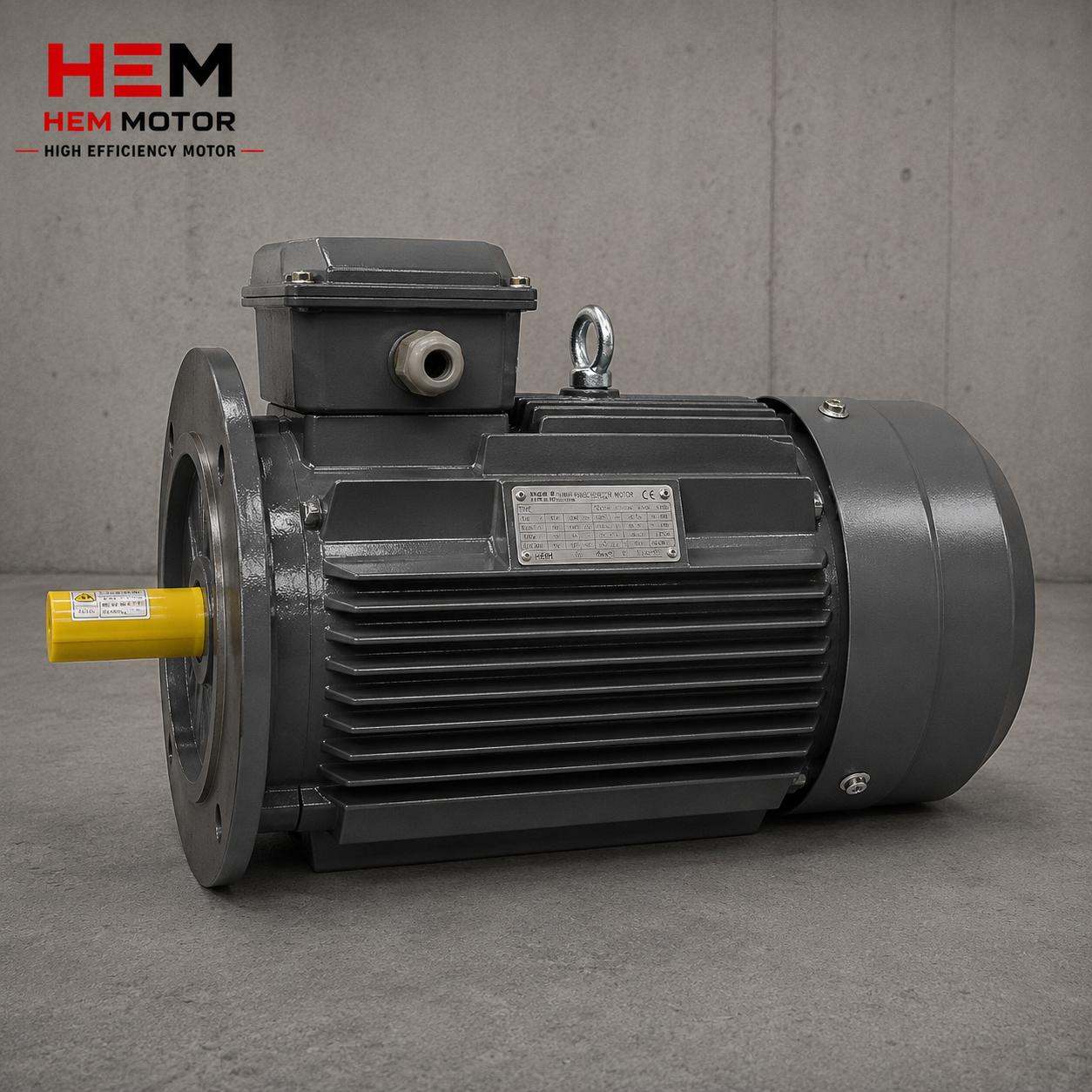

IE5 SynRM Motorun Patlayıcı Ortamda Avantajları

Patlayıcı ortamlarda geleneksel çözüm uzun yıllar boyunca exproof asenkron motorlar olmuştur. IE5 senkron relüktans teknolojisinin bu alana girmesi, hem enerji verimliliği hem de termal davranış açısından önemli avantajlar getirmektedir. SynRM motorların rotorunda kafes ve iletken bulunmaz; bu nedenle rotorda kayıp neredeyse yoktur ve rotor sıcaklığı düşük kalır. Patlayıcı ortamda bu özellik çok değerlidir, çünkü motor yüzey sıcaklığını sınırlamak ve düşük sıcaklık sınıflarını (T4 ve altı) sağlamak kolaylaşır. Düşük rotor kaybı, aynı güçte daha düşük yüzey sıcaklığı demektir; bu da daha güvenli bir patlayıcı ortam motoru anlamına gelir.

Verimlilik açısından IE5 sınıfı, IE3'e kıyasla kayıpları yaklaşık %40 oranında azaltır. Patlayıcı ortamdaki proseslerin çoğu sürekli (7/24) çalıştığından, bu verim kazancı yıllar içinde önemli bir enerji tasarrufuna dönüşür. Üstelik düşük kayıp, motorun daha az ısınması ve dolayısıyla yalıtım ile rulman ömrünün uzaması anlamına gelir. Patlayıcı ortamda bir motorun arızalanması hem güvenlik hem üretim açısından kritik olduğundan, daha uzun ve güvenilir ömür ek bir kazançtır. SynRM rotorunda kalıcı mıknatıs bulunmaması da tedarik güvenliği ve sıcaklıkla mıknatıs zayıflaması riskinin olmaması açısından avantaj sağlar.

Bununla birlikte, IE5 SynRM motorun patlayıcı ortamda kullanımı her zaman sürücüyle birlikte değerlendirilmelidir. Sürücünün de uygun şekilde seçilmesi, motor-sürücü kombinasyonunun ATEX onayının bütünlük taşıması ve devreye alma sırasında parametrelerin doğru ayarlanması gerekir. Bu nedenle exproof IE5 çözümü, tek bir bileşen değil, bir sistem olarak ele alınmalıdır.

Devreye Alma ve Bakımda Patlayıcı Ortam Önlemleri

Patlayıcı ortamda exproof motorun güvenliği, yalnızca doğru ürün seçimiyle değil, doğru montaj, devreye alma ve bakımla da sağlanır. Ex d (alev sızdırmaz) motorlarda, mahfaza birleşim yüzeylerindeki alev geçirmez aralık (flame path) korunmalı; bu yüzeyler çizilmemeli ve uygun şekilde sıkılmalıdır. Kablo rakorları (Ex onaylı kablo glandları) doğru tipte seçilmeli ve uygun şekilde monte edilmelidir; yanlış rakor, tüm koruma konseptini geçersiz kılar. Topraklama bağlantıları sağlam yapılmalı ve potansiyel dengeleme ihmal edilmemelidir.

• Bakım yetkisi: Exproof motor bakımı, patlayıcı ortam ekipmanı konusunda eğitimli personel tarafından yapılmalıdır.
• Orijinal parça: Onarımda yalnızca sertifikaya uygun orijinal parçalar kullanılmalı; aksi halde sertifika geçersiz olur.
• Yüzey temizliği: Toz ortamlarında motor yüzeyindeki toz birikimi düzenli temizlenmeli; biriken toz yalıtım gibi davranıp yüzey sıcaklığını yükseltir.
• Periyodik muayene: Patlayıcı ortam ekipmanları, ilgili standartlara göre periyodik olarak muayene edilmeli ve kayıt altına alınmalıdır.
• Yeniden sarım: Exproof motorun yeniden sarımı, sertifikalı atölyelerde ve orijinal verilere uygun yapılmalıdır.

Bu önlemler, motorun ömrü boyunca sertifikasında belirtilen koruma seviyesini korumasını sağlar. Patlayıcı ortamda hiçbir kısa yol kabul edilemez; güvenlik her zaman önceliklidir.

Sık Sorulan Sorular

IE5 SynRM motor sürücüsüz patlayıcı ortamda kullanılabilir mi?

Hayır. Senkron relüktans motorlar şebekeden doğrudan yol veremez; mutlaka bir sürücü ile çalışır. Patlayıcı ortamda ise motor-sürücü kombinasyonunun birlikte ATEX uygunluğu doğrulanmış olmalıdır; aksi halde sıcaklık sınıfı garanti edilemez.

Toz ortamı (Zone 21/22) için hangi koruma tipi gerekir?

Toz ortamları için tipik olarak Ex t (mahfaza ile koruma) kullanılır ve maksimum yüzey sıcaklığı, tozun közlenme/yanma sıcaklığının altında olmalıdır. Sıcaklık değeri etikette örneğin T120°C şeklinde belirtilir.

Sürücülü çalışmada yüzey sıcaklığı neden ayrıca önemlidir?

Çünkü düşük devirde motorun kendi fanı yeterli soğutmayı sağlayamaz ve sürücü harmonikleri ek ısı üretir. Bu nedenle ATEX motorun sıcaklık sınıfı, sürücülü çalışma koşulları için doğrulanmalı; gerekirse harici fan ve termal sensörler kullanılmalıdır.
